重低音喇叭 ((拆卸和更换))

校正代码 2121010802 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格重低音喇叭 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将重低音扬声器总成固定到车辆的螺栓(2 个)
8 Nm (5.9 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 10 英寸加长件
  • 10 毫米深套筒
重复使用
将重低音扬声器总成固定到车辆的自锁螺母
6 Nm (4.4 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 10 英寸加长件
  • 10 毫米深套筒
更换 1137563-00-A

拆卸

  1. 拆下右侧 C 柱上饰板。请参阅C 柱上部饰板 - 左 ((拆卸和更换))

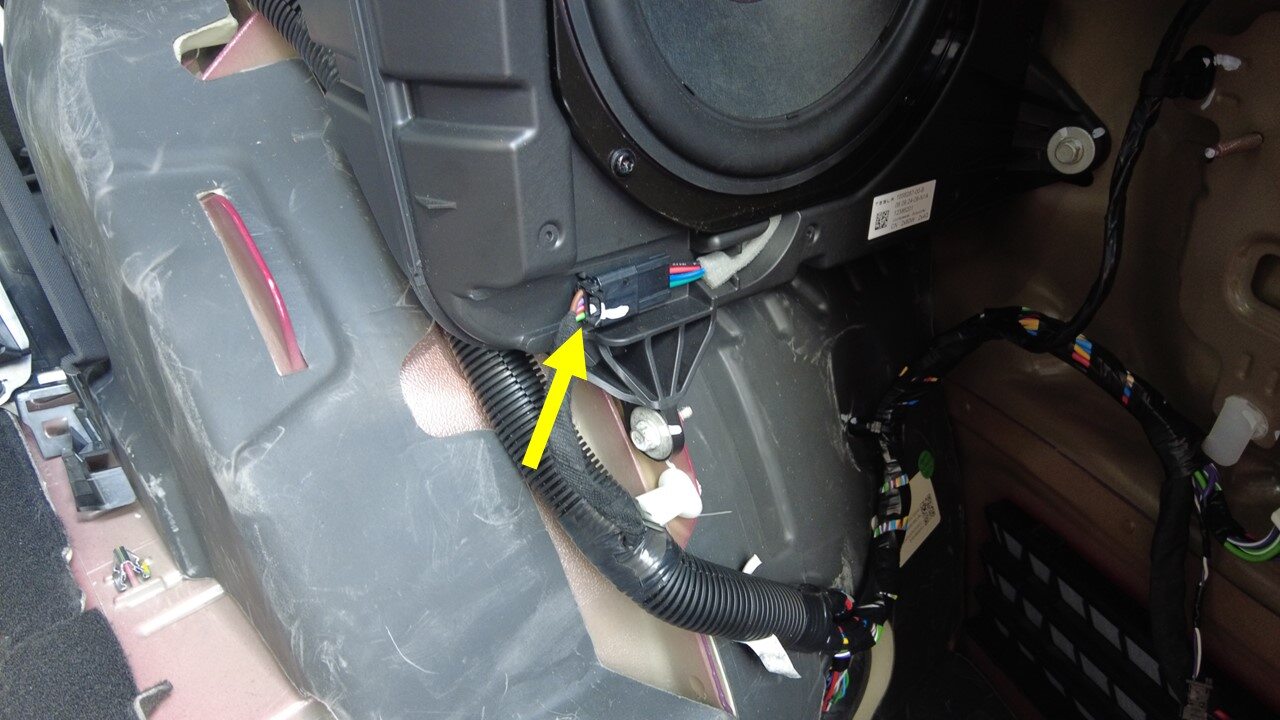

  2. 断开重低音扬声器电气连接器。

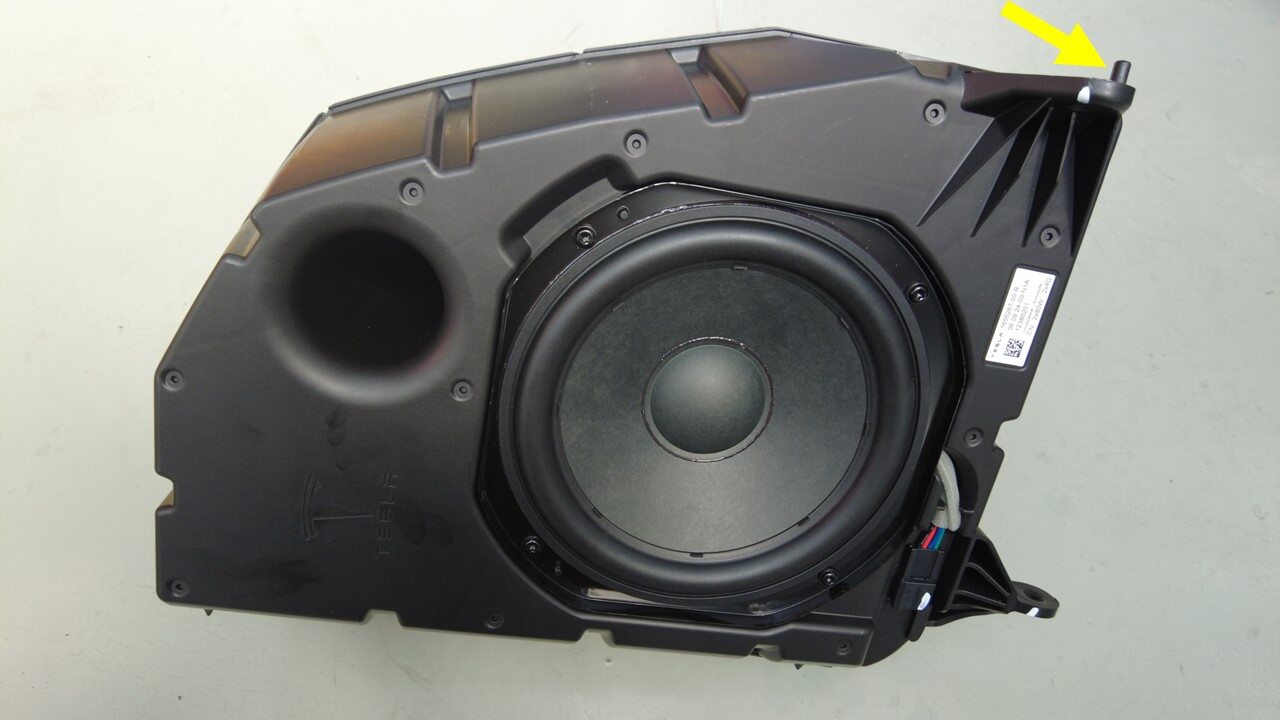

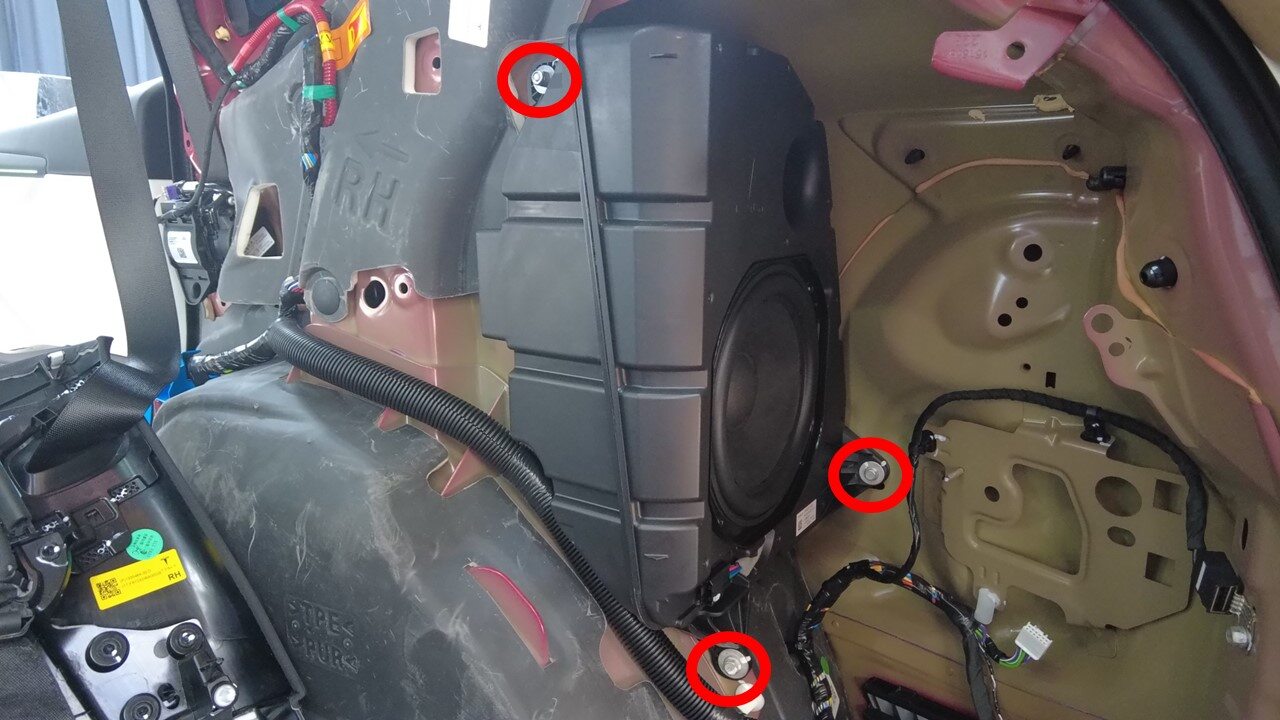

  3. 拆下将重低音扬声器总成固定到车辆的螺栓(2 个)和自锁螺母。
    Informational PurposesAn informational icon, calling your attention
    弃置拆下的自锁螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 英寸加长件
    • 10 毫米深套筒

安装

  1. 安装螺栓(2 个)和新的自锁螺母 (1137563-00-A),将重低音扬声器总成固定到车辆上。
    8 Nm (5.9 lbs-ft)
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    螺栓扭矩为 8 Nm,自锁螺母扭矩为 6 Nm。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 英寸加长件
    • 10 毫米深套筒
  2. 连接重低音扬声器电气连接器。
  3. 安装右侧 C 柱上饰板。请参阅C 柱上部饰板 - 左 ((拆卸和更换))
