左后低功耗蓝牙 ((拆卸和更换))

校正代码 1715010502 FRT 0.15 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格左后低功耗蓝牙 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将后饰板总成左角固定到车身的螺栓
3.5 Nm (2.6 lbs-ft)
  • 10 毫米套筒
重复使用
将后饰板总成左侧固定到车身的螺栓
2 Nm (1.5 lbs-ft)
  • 8 毫米套筒
重复使用
将后饰板扩散器左角固定到车身的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 打开掀背尾门。

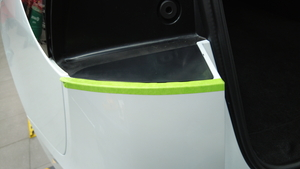

  2. 沿后饰板左角粘贴遮蔽胶带,以保护车漆。

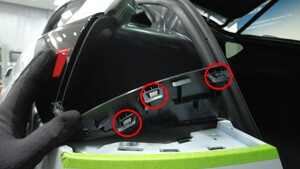

  3. 使用塑料饰板工具松开将左后凹槽饰板固定到后饰板的卡子(3 个),然后将凹槽饰板下部从饰板上稍微松开。

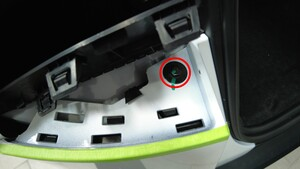

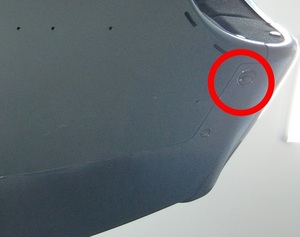

  4. 拆下将后饰板总成左角固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

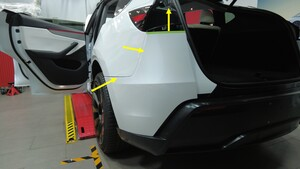

  5. 拆下左后翼子板饰板。请参阅 后翼子板轮眉饰件 - 左 ((拆卸和更换))

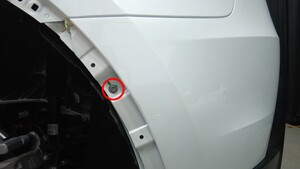

  6. 拆下将后饰板总成左侧固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
  7. 拆下将后饰板扩散器左角固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

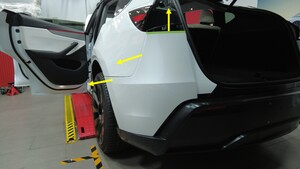

  8. 部分松开左后饰板。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿用力过猛,因为此时还有螺栓和卡子未从后饰板上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿损坏锁片。

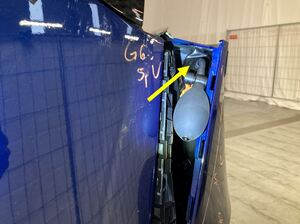

  9. 小心地在后饰板和车身之间插入一个可充气袋,以便接触低能耗蓝牙 (BLE) 总成。

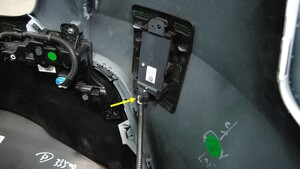

  10. 断开左后低能耗蓝牙 (BLE) 连接器。

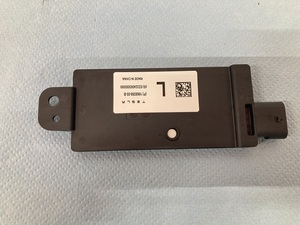

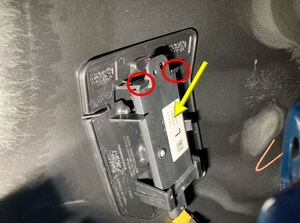

  11. 松开将左后低能耗蓝牙 (BLE) 总成固定到后饰板的锁片(2 个),然后将低能耗蓝牙 (BLE) 总成从车辆上拆下。

安装

  1. 将左后低能耗蓝牙 (BLE) 总成下部安装到支架上,然后紧固将低能耗蓝牙 (BLE) 总成固定到后饰板的锁片(2 个)。
  2. 连接左后低能耗蓝牙 (BLE) 连接器。
  3. 为可充气袋放气并将其取走,然后将后饰板装回车辆。
    Informational PurposesAn informational icon, calling your attention
    确保所有锁片均已接合。
  4. 安装将后饰板扩散器左角固定到车身的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  5. 安装将后饰板总成左侧固定到车身的螺栓。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
  6. 安装左后翼子板饰板。请参阅后翼子板轮眉饰件 - 左 ((拆卸和更换))
  7. 安装将后饰板总成左角固定到车身的螺栓。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  8. 安装将左后凹槽饰板固定到后饰板的卡子(3 个)。
  9. 揭下后饰板左角周围的遮蔽胶带。
  10. 关闭掀背尾门。
