前车顶篷 ((拆卸和安装))

校正代码 1520010301 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前车顶篷 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
衣帽钩螺钉
2.5 Nm (1.8 lbs-ft)
  • 2 英寸加长件
  • T25 梅花批头
  • 棘轮/扭矩扳手
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
重复使用
将左前顶篷固定到车身系带的螺钉
2 Nm (1.5 lbs-ft)
  • T30 梅花批头
  • 棘轮/扭矩扳手
  • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
重复使用

拆卸

  1. 拆下左右 A 柱上饰板。请参阅A 柱上部饰板 - 左 ((拆卸和更换))
  2. 拆下左右遮阳板。请参阅遮阳板 - 左 ((拆卸和更换))
  3. 拆下左右 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))
  4. 拆下左右 C 柱下饰板。请参阅C 柱下部饰板 - 左 - 5 座 ((拆卸和更换))
  5. 拆下左右 B 柱上饰板。请参阅B 柱上部饰板 - 左 ((拆卸和更换))
  6. 拆下前备箱负重底板。请参阅后备箱承重底板 - 前 ((拆卸和更换))
  7. 拆下后备箱门槛饰板。请参阅后备箱门槛下饰件 ((拆卸和更换))
  8. 拆下左右后备箱 Rucket 支架。请参阅后备箱侧面 Rucket 模块支架 - 左 ((拆卸和更换))
  9. 拆下左右 C 柱上饰板。请参阅C 柱上部饰板 - 左 ((拆卸和更换))
  10. 拆下后顶篷面板。请参阅后车顶篷 ((拆卸和更换))
  11. 推开左侧衣帽钩。
  12. 打开左侧衣帽钩螺钉罩。
  13. 拆下左侧衣帽钩螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 2 英寸加长件
    • T25 梅花批头
    • 棘轮/扭矩扳手
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
  14. 部分松开左侧顶篷,然后拆下将左前顶篷固定到车身系带的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花批头
    • 棘轮/扭矩扳手
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
  15. 对右侧重复第11步至第14步。
  16. 将两个前排座椅向后倾斜,以便拆卸顶篷。

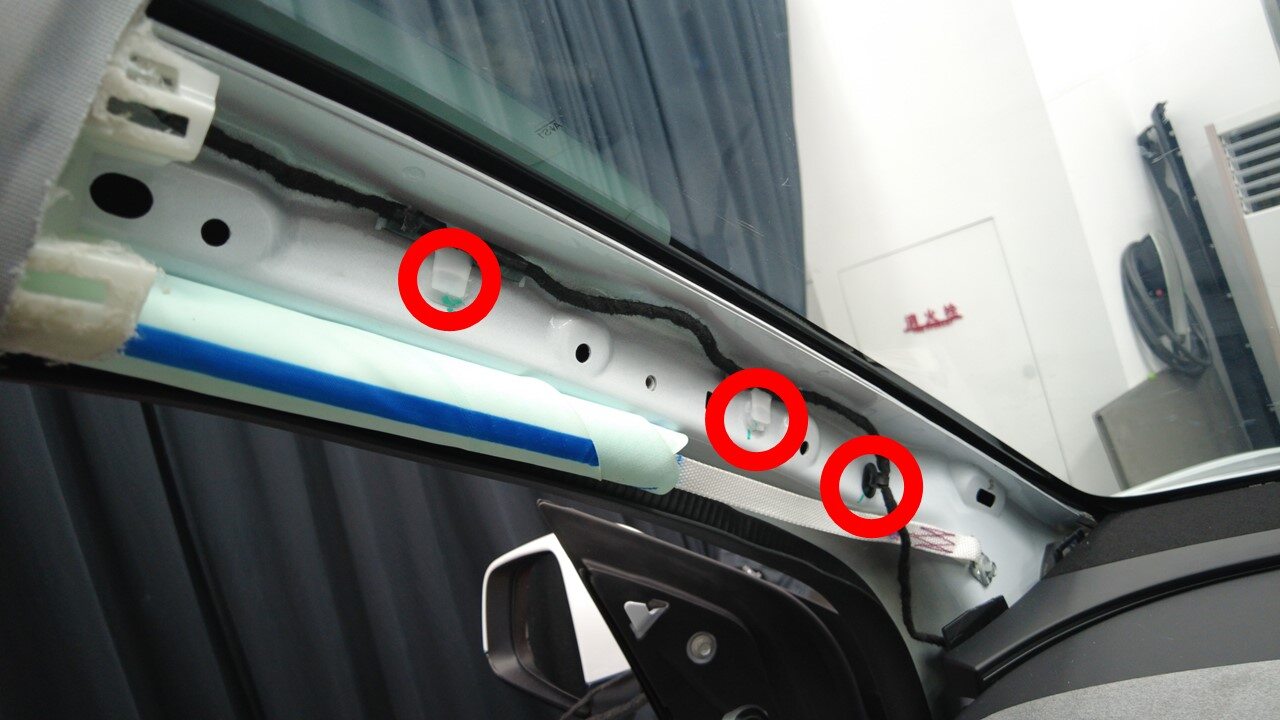

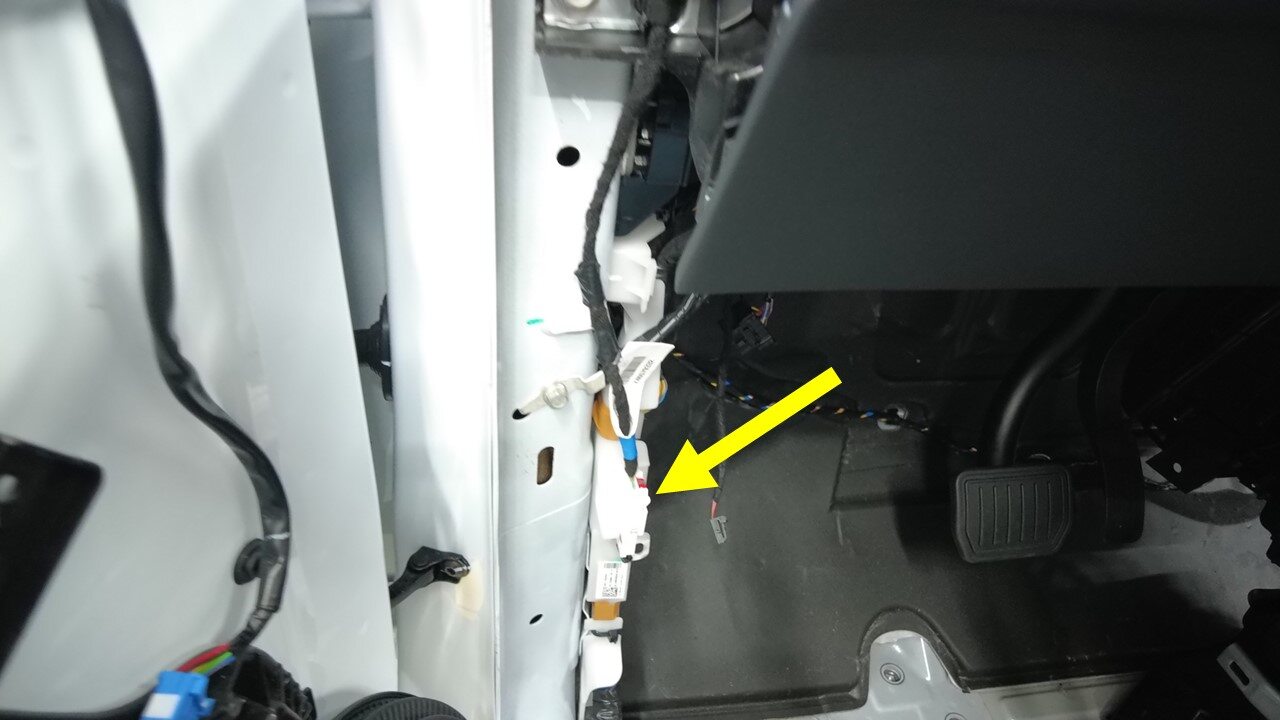

  17. 松开顶篷线束夹(7 个),然后断开电气连接器,以将顶篷线束从左侧 A 柱区域松开。
  18. 松开将前部顶篷固定到车身的卡子(7 个)、强力定位夹(2 个)和锁片(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 加长弯头尖嘴钳
    • 卡子撬具

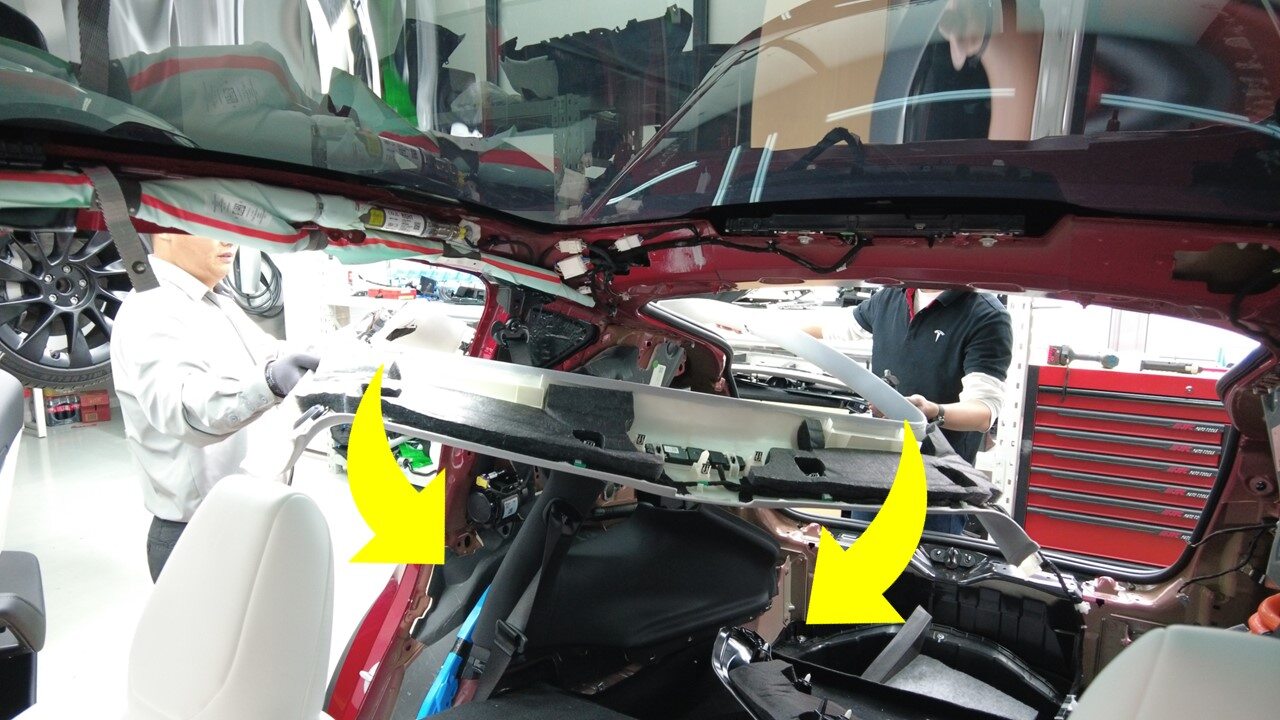

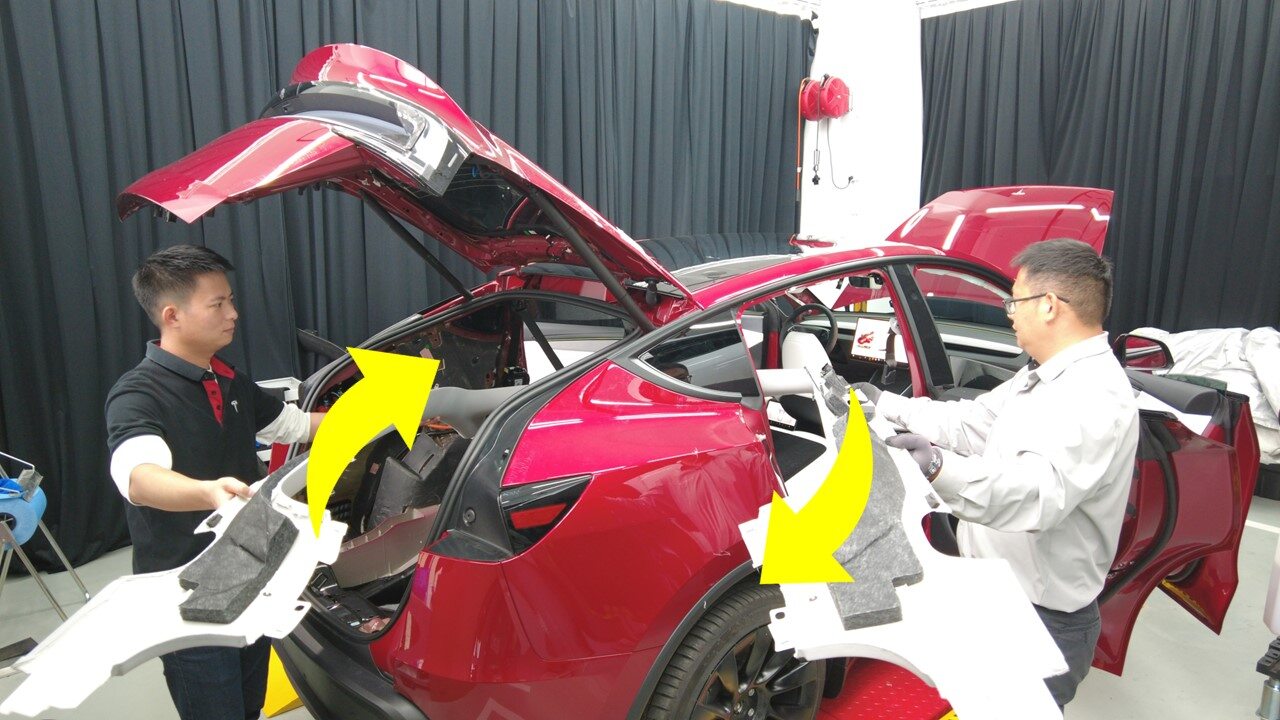

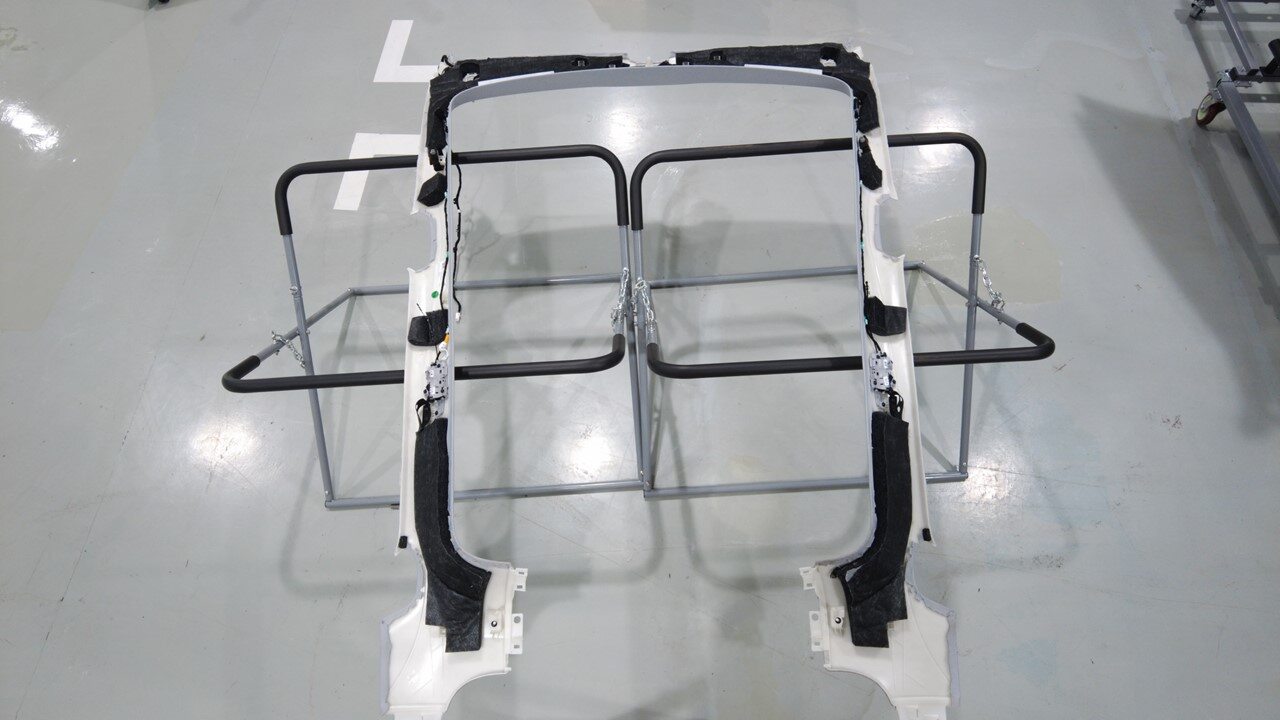

  19. 在协助下,将前部顶篷从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention

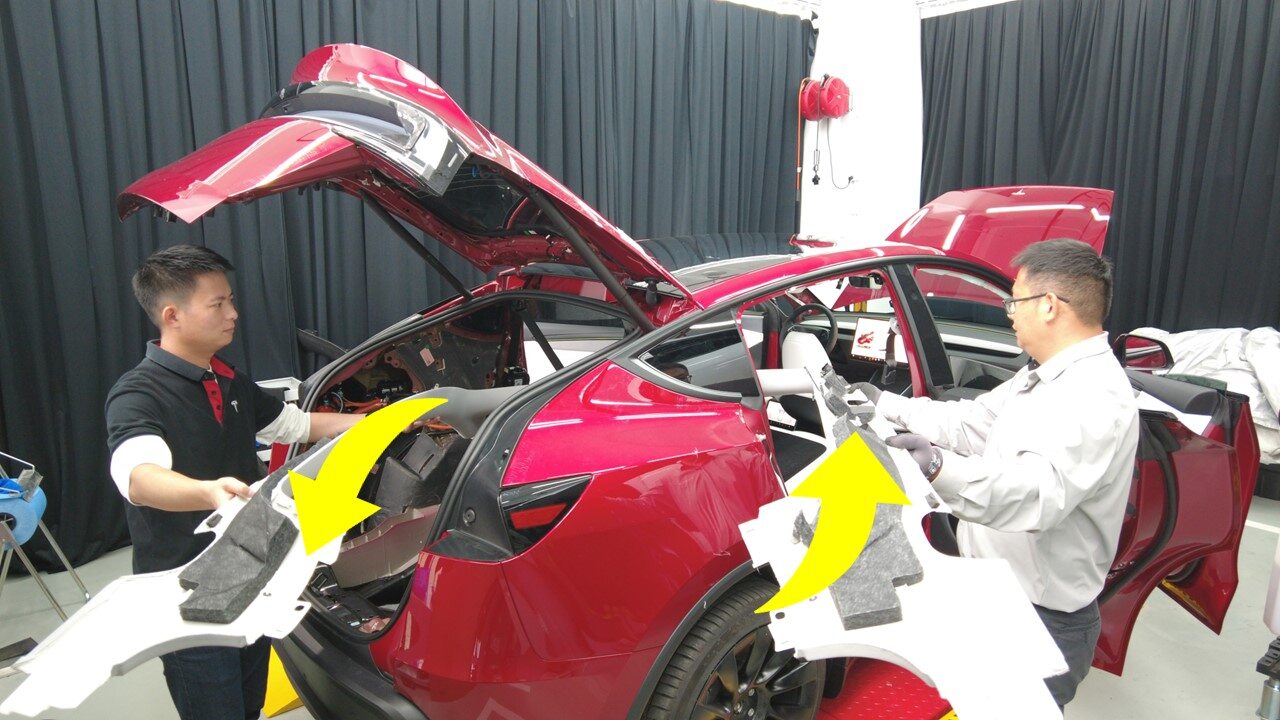

    先推动顶篷(顶篷上开孔朝向 C 柱),再转动着从车辆上拆下。

安装

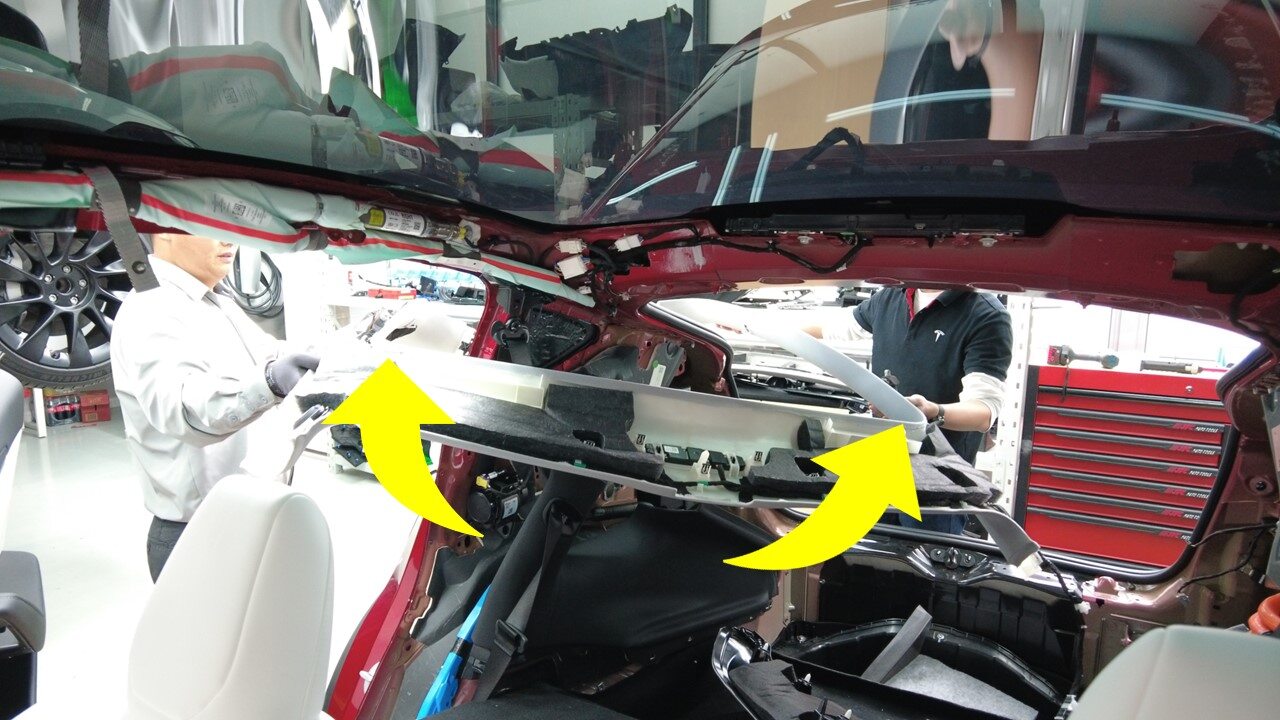

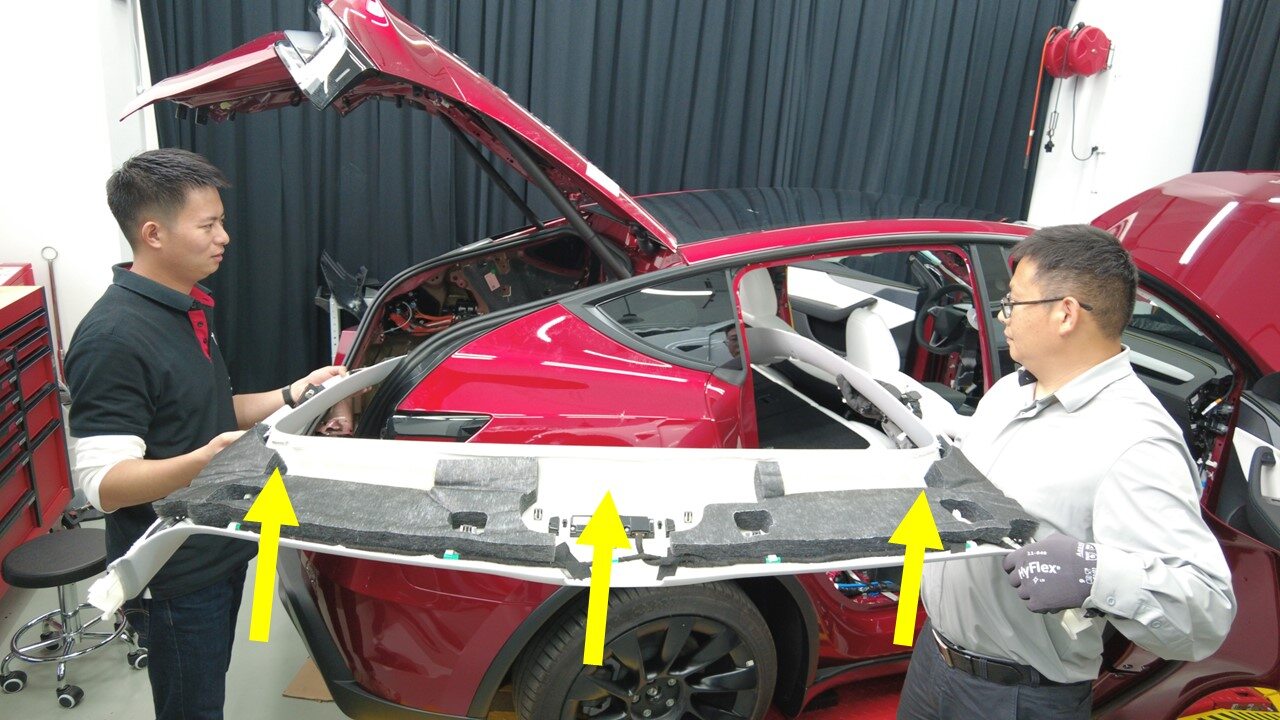

  1. 在协助下,将前部顶篷放置在车辆上,以备安装。
    Informational PurposesAn informational icon, calling your attention
    先推动顶篷(顶篷上开孔朝向 C 柱),然后转动着安装到车辆上。

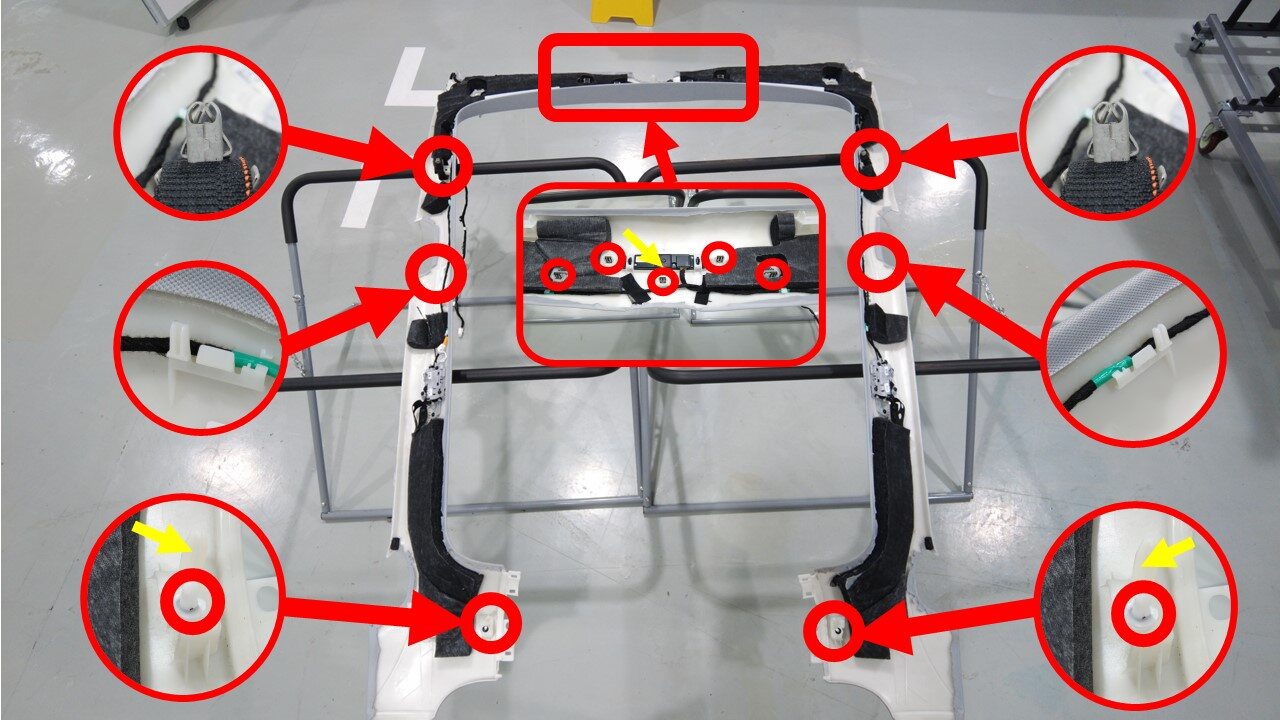

  2. 将前部顶篷上的定位销(3 个)与车身上的凹槽对齐,然后紧固将前部顶篷固定到车身的卡子(7 个)、强力定位夹(2 个)和锁片(2 个)。
  3. 安装将前部顶篷左右侧固定到车身系带的螺钉(2 个)。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花批头
    • 棘轮/扭矩扳手
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)

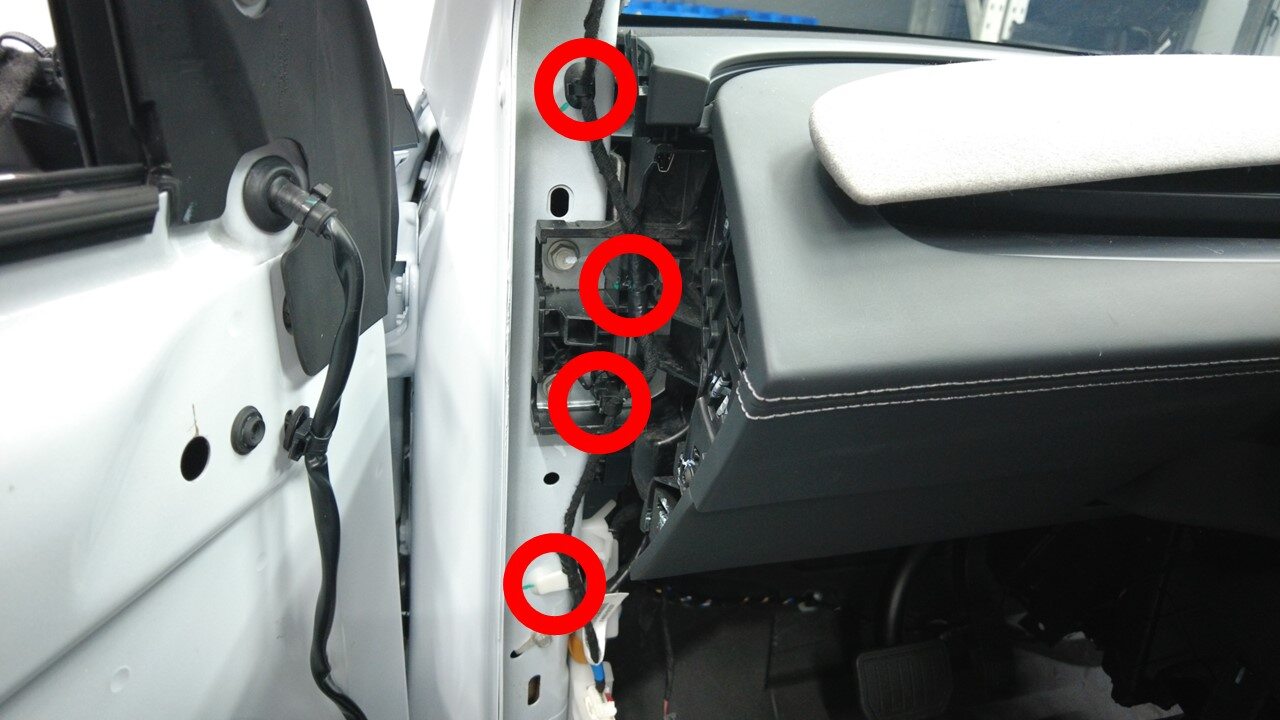

    图 1. 左侧如图所示,右侧类似
  4. 连接电气连接器,然后紧固顶篷线束夹(7 个),从而将顶篷线束安装到左侧 A 柱区域。
  5. 安装左侧衣帽钩螺钉。
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 2 英寸加长件
    • T25 梅花批头
    • 棘轮/扭矩扳手
    • Wurth 1/4 英寸六角 1 Nm - 5 Nm 扭矩扳手(仅适用于安装程序)
  6. 合上左侧衣帽钩螺钉罩。
  7. 合上左侧衣帽钩。
  8. 对右侧重复第5步至第7步。
  9. 安装后顶篷面板。请参阅后车顶篷 ((拆卸和更换))
  10. 安装左右 C 柱上饰板。请参阅C 柱上部饰板 - 左 ((拆卸和更换))
  11. 安装左右后备箱 Rucket 支架。请参阅后备箱侧面 Rucket 模块支架 - 左 ((拆卸和更换))
  12. 安装后备箱门槛饰板。请参阅后备箱门槛下饰件 ((拆卸和更换))
  13. 安装前备箱负重底板。请参阅后备箱承重底板 - 前 ((拆卸和更换))
  14. 安装左右 B 柱上饰板。请参阅B 柱上部饰板 - 左 ((拆卸和更换))
  15. 安装左右 C 柱下饰板。请参阅C 柱下部饰板 - 左 - 5 座 ((拆卸和更换))
  16. 安装左右 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))
  17. 安装左右遮阳板。请参阅遮阳板 - 左 ((拆卸和更换))
  18. 安装左右 A 柱上饰板。请参阅A 柱上部饰板 - 左 ((拆卸和更换))
