前备箱盖闩锁双拉单执行机构 ((拆卸和更换))

校正代码 1133040202 FRT 0.15 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

Informational PurposesAn informational icon, calling your attention
如果前备箱盖闩锁不可电动开启,请使用下述前备箱手动工具打开前备箱盖。
  • 1130534-00-A,前备箱手动释放工具
  1. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  2. 将电气连接器从前备箱盖闩锁上断开。

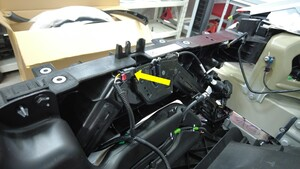

  3. 将前备箱盖闩锁传动装置缆索从前备箱盖闩锁上松开。
    Informational PurposesAn informational icon, calling your attention
    松开卡子,然后将传动装置缆索从闩锁臂上拆下。

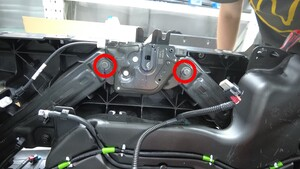

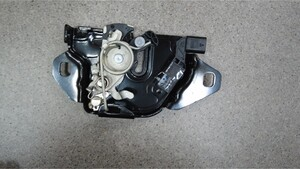

  4. 拆下将前备箱盖闩锁固定到前端支架的螺栓(2 个),然后将闩锁从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    在前端支架上标记前备箱盖闩锁传动装置的位置。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

安装

  1. 安装将前备箱盖闩锁传动装置固定到前端支架的螺栓(2 个),此时请勿完全紧固螺栓,请根据所做标记调整闩锁传动装置的位置。
  2. 将前备箱盖闩锁传动装置缆索安装到前备箱盖闩锁上。
    Informational PurposesAn informational icon, calling your attention
    将缆索末端固定到闩锁臂上,然后接合卡子。
  3. 将电气连接器连接到前备箱盖闩锁。
  4. 关闭前备箱盖,确认是否按规定对齐。如有必要,请打开前备箱盖,重复步骤1和步骤3,直至按规定对齐。
  5. 完全紧固螺栓。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  6. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
