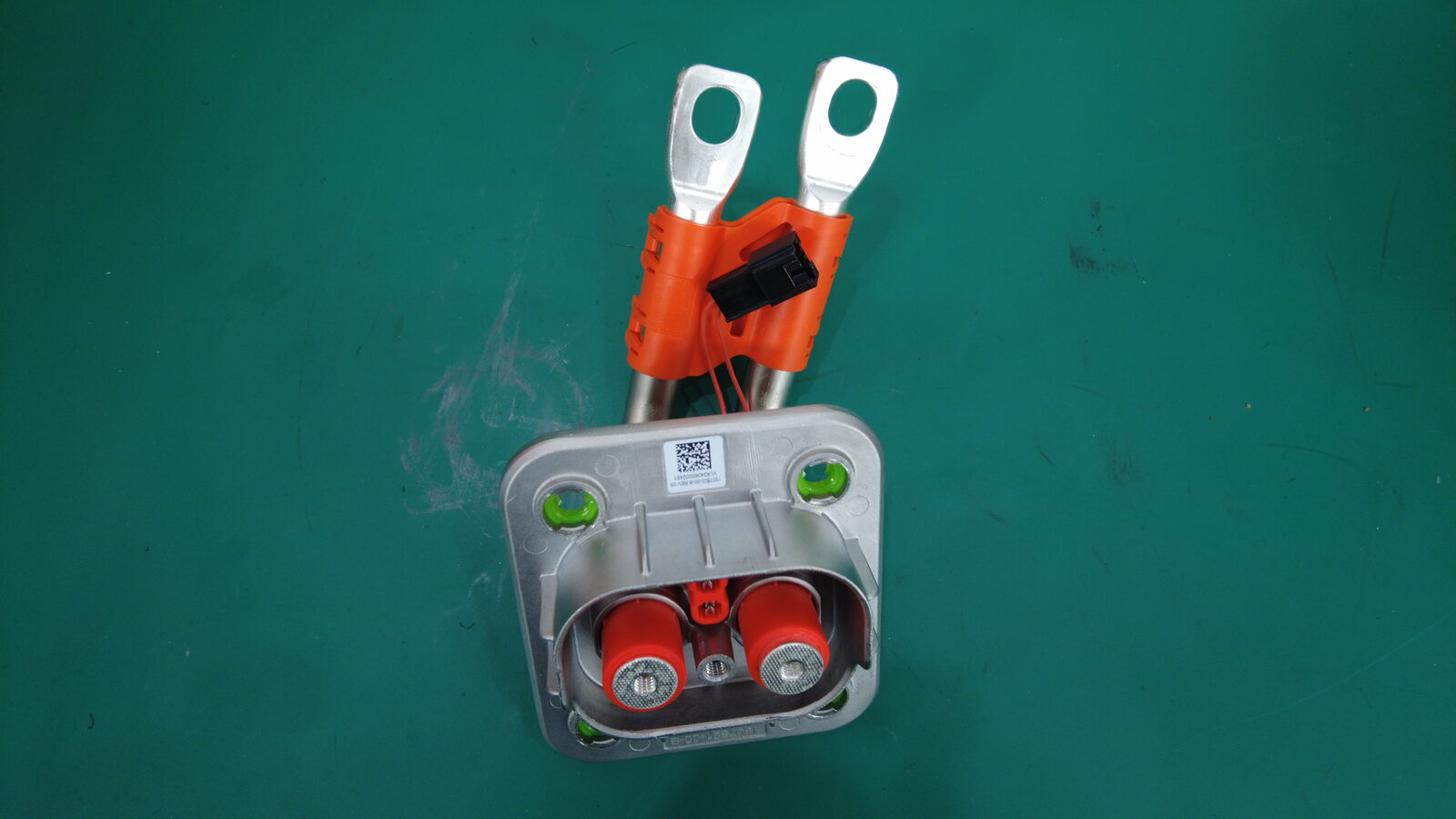

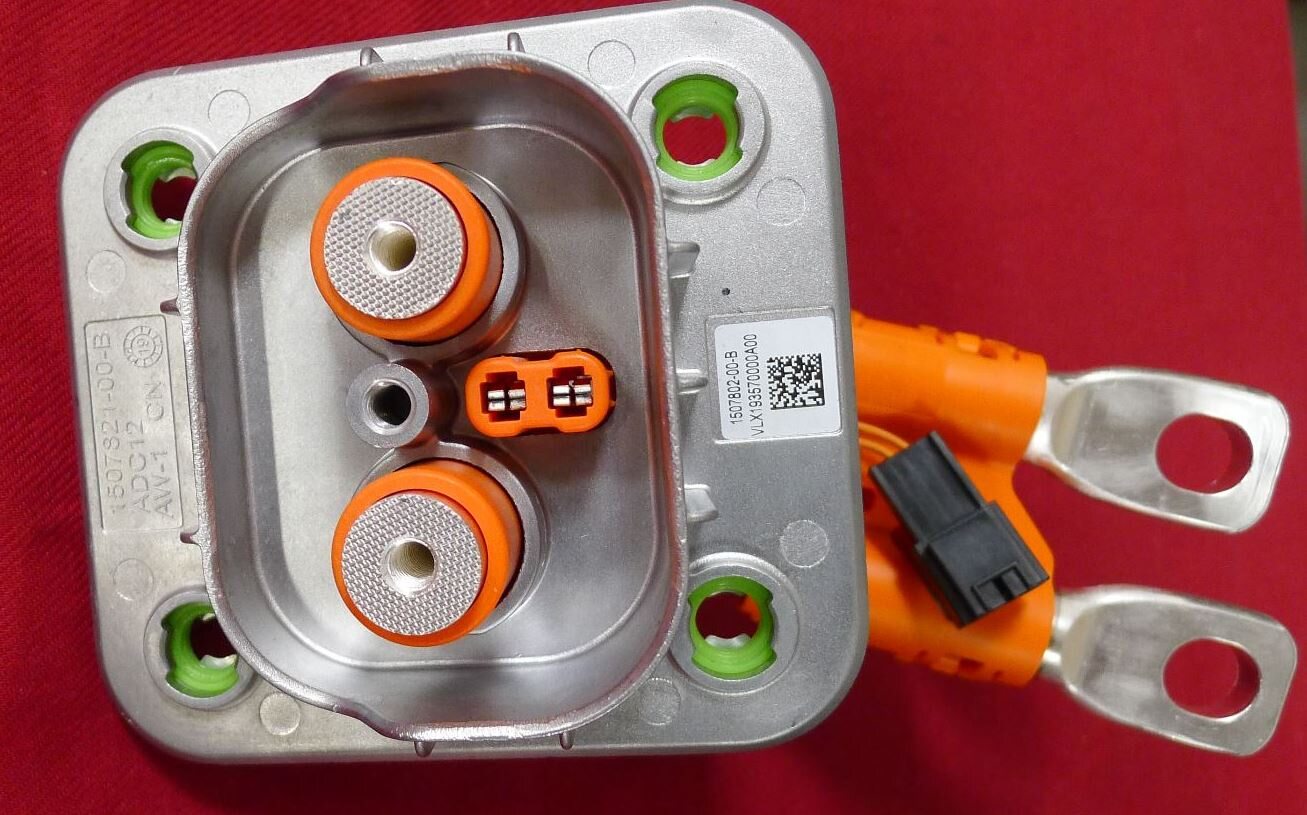

直流电输入接头 - 2 电极 - 600V ((拆卸和更换))

校正代码 1630010802 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格直流电输入接头 - 2 电极 - 600V ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定负极快充母排输入侧和负极直流输入总成母排的螺栓用于固定正极快充母排输入侧和正极直流输入总成母排的螺栓
15 Nm (11.1 lbs-ft) - 180 degrees
5 Nm (3.7 lbs-ft) + 60 degrees
  • 绝缘工具:
    • 13 毫米套筒
    • 棘轮/扭矩扳手
更换
用于固定母排罩检修盖板的螺栓
9 Nm (6.6 lbs-ft)
  • 绝缘工具:
    • 10 毫米套筒
    • 棘轮/扭矩扳手
重复使用
将充电接口母排套件固定到高压接头的螺栓(2 个)
9 Nm (6.6 lbs-ft)
  • 绝缘工具:
    • 棘轮/扭矩扳手
重复使用
将直流输入总成母排固定到高压电池仓的螺栓(4 个)
10 Nm (7.4 lbs-ft)
  • 绝缘工具:
    • 棘轮/扭矩扳手
重复使用

拆卸

  1. 将烟火断接开关从高压电池仓上拆下。请参阅高压电池 - 烟火隔离开关 ((拆卸和更换))

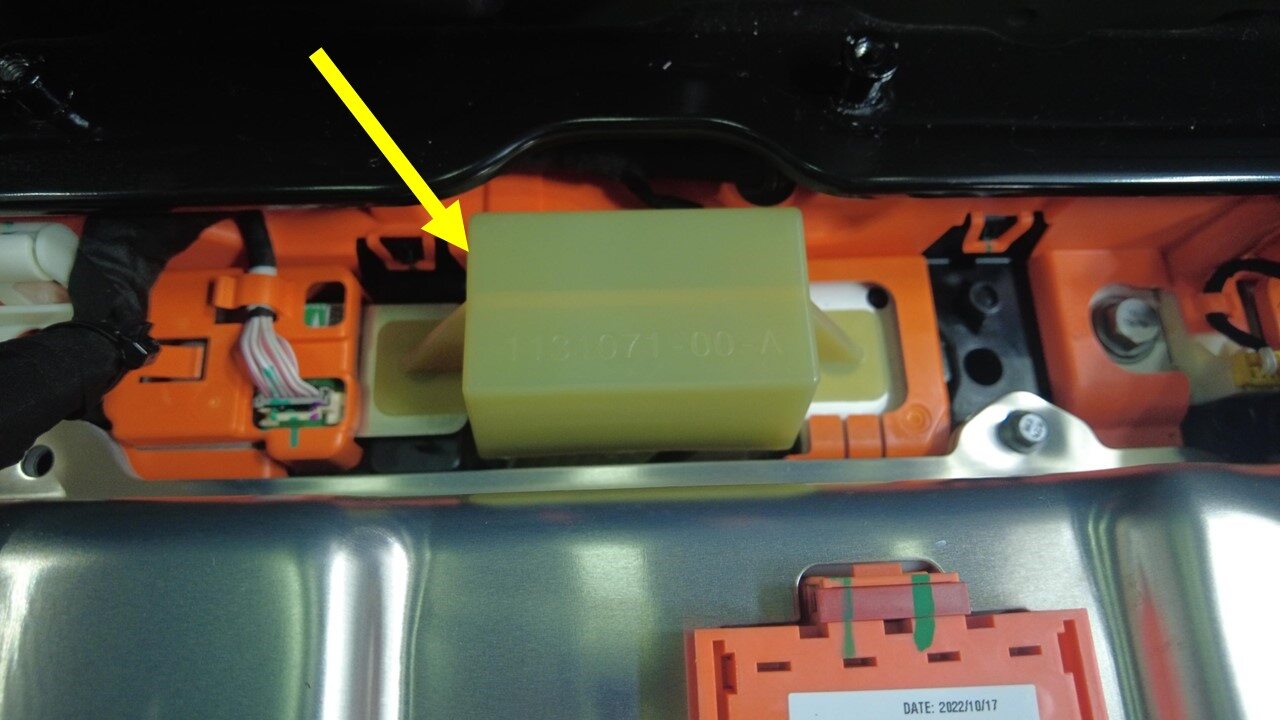

  2. 安装烟火断接开关虚拟插头。

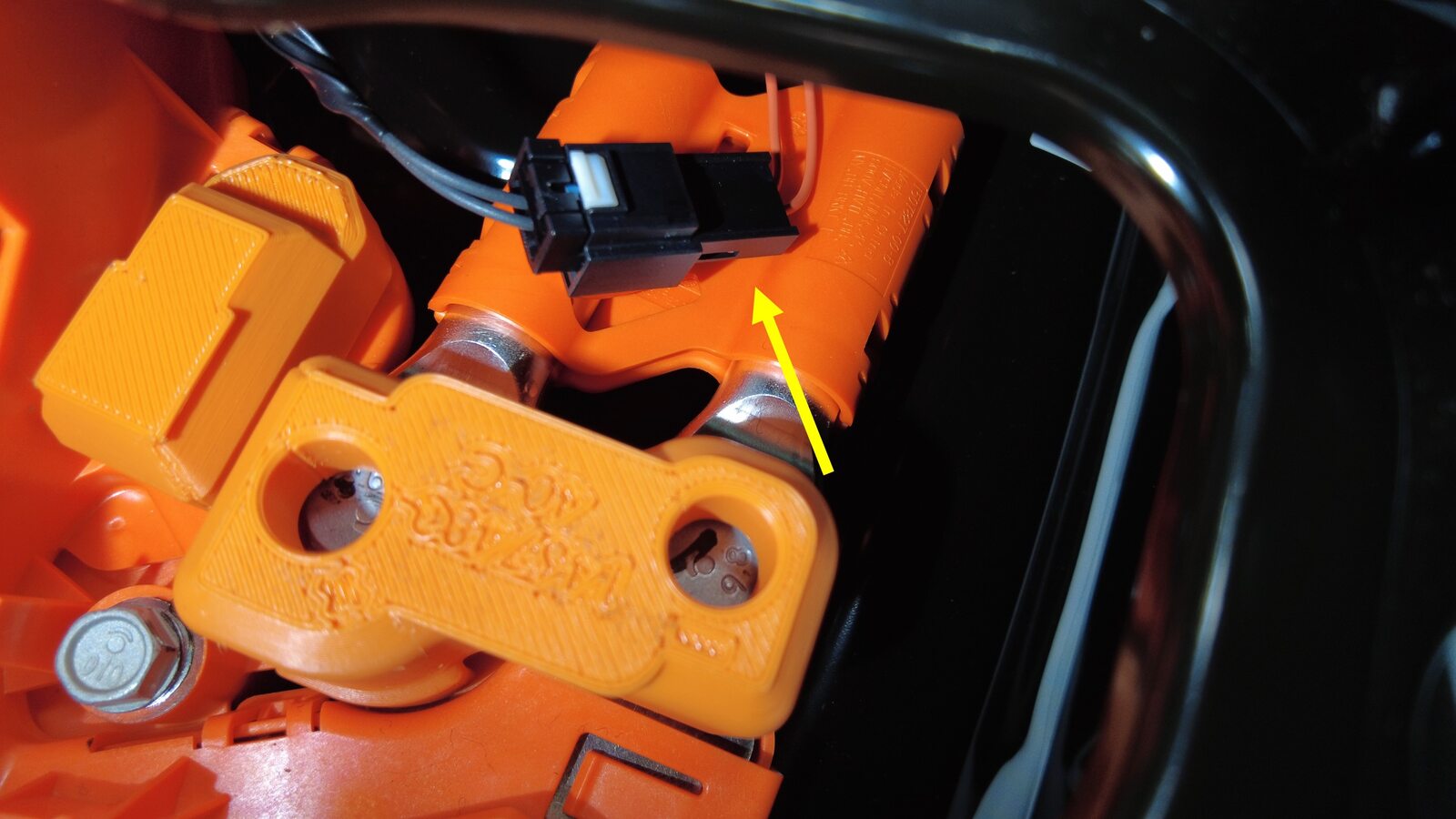

  3. 将超级线束连接器从直流输入总成上断开。

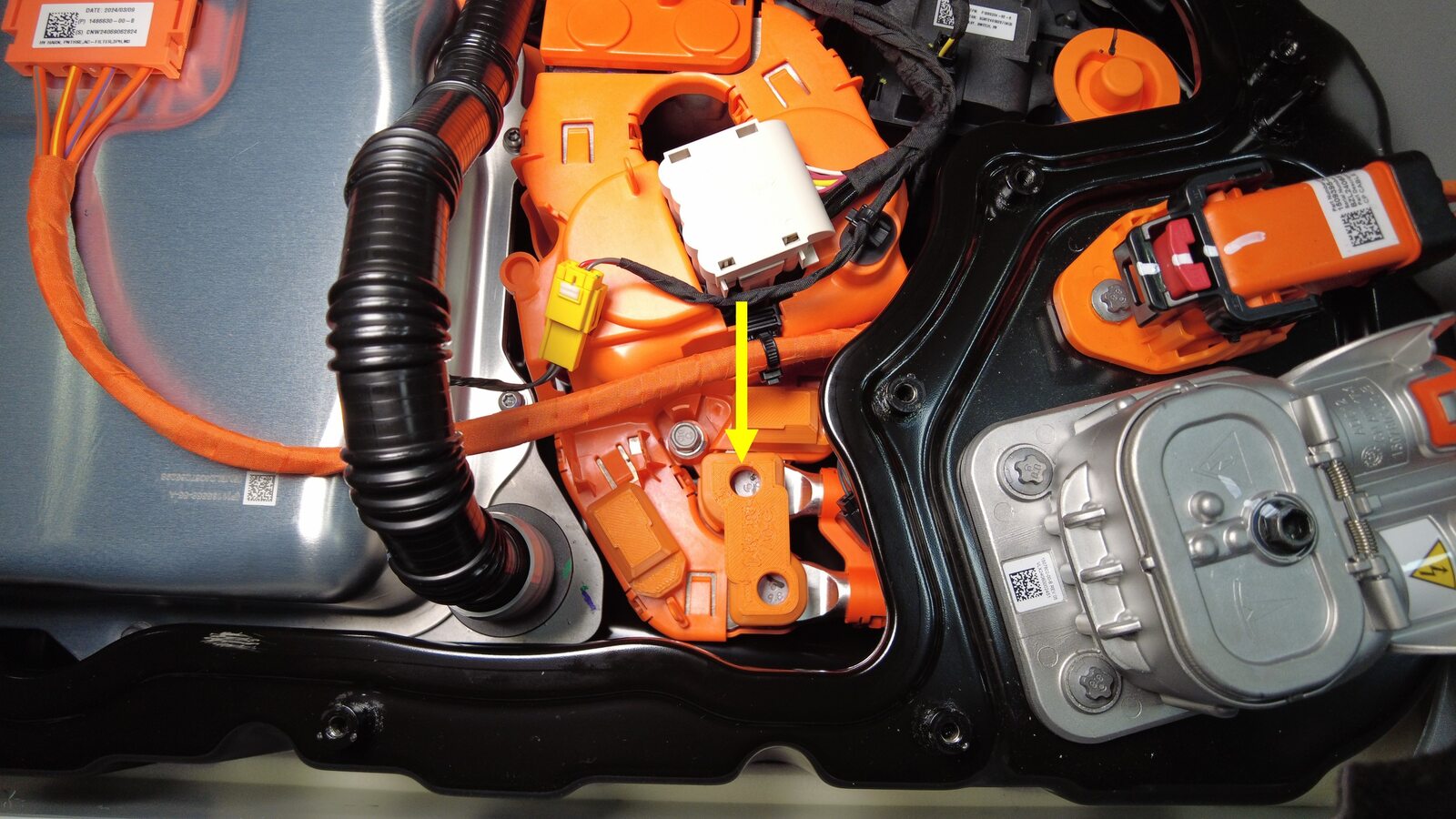

  4. 将直流输入总成绝缘体从两个快充母排输入侧拆下。

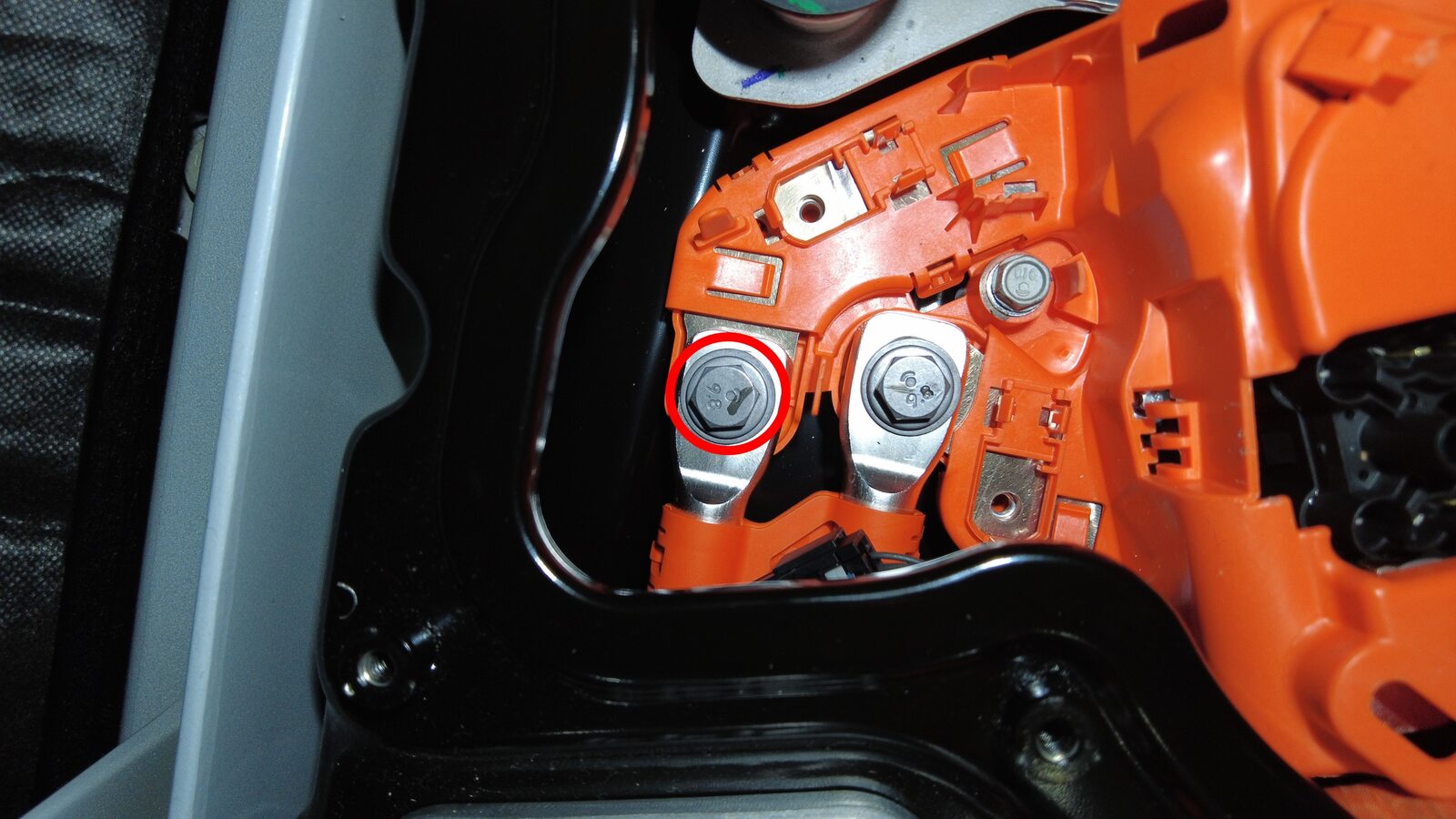

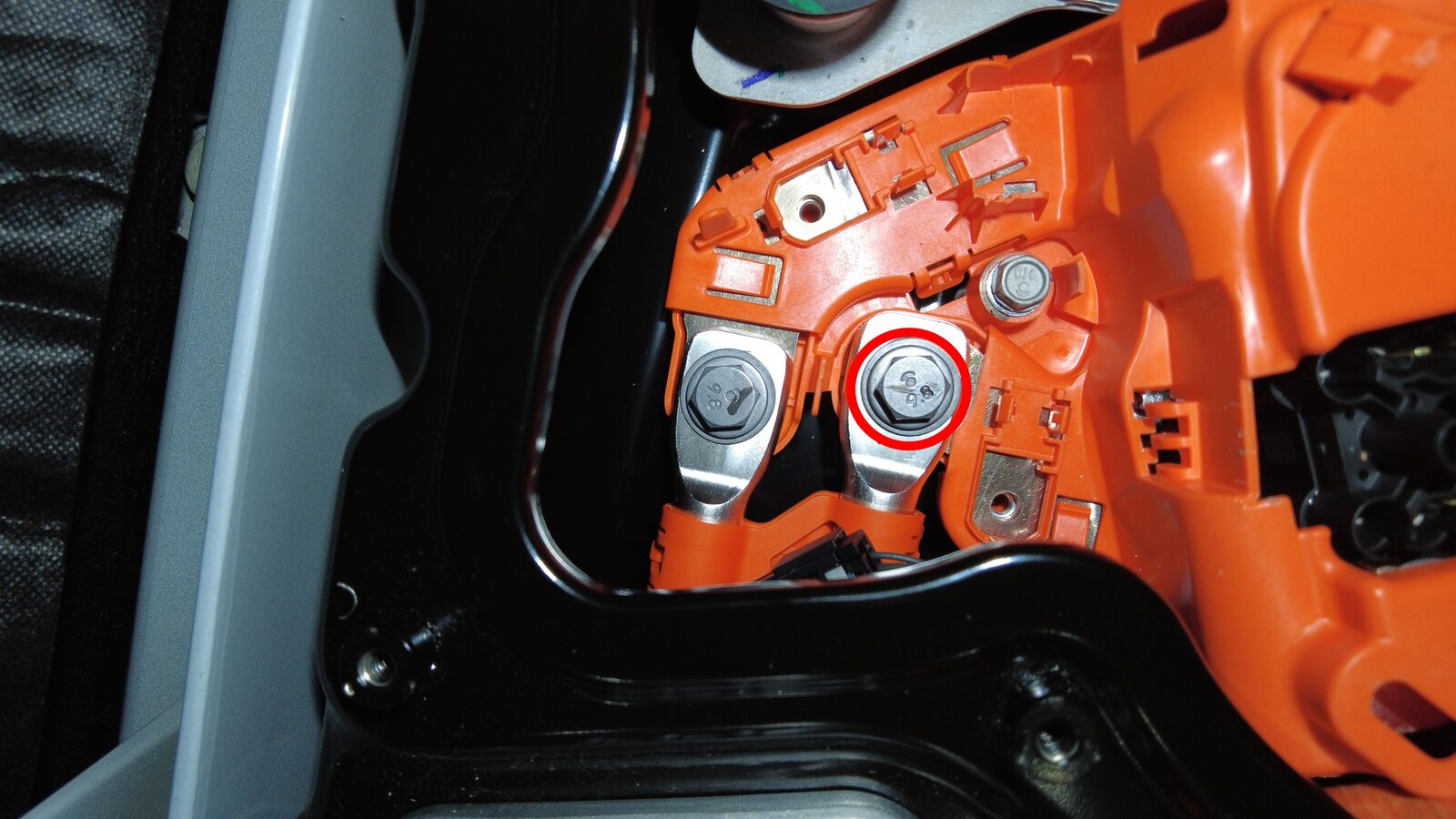

  5. 拆下并弃置用于固定负极快充母排输入侧和负极直流输入总成母排的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 绝缘工具:
      • 13 毫米套筒
      • 棘轮/扭矩扳手
  6. 拆下并弃置用于固定正极快充母排输入侧和正极直流输入总成母排的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 13 毫米套筒

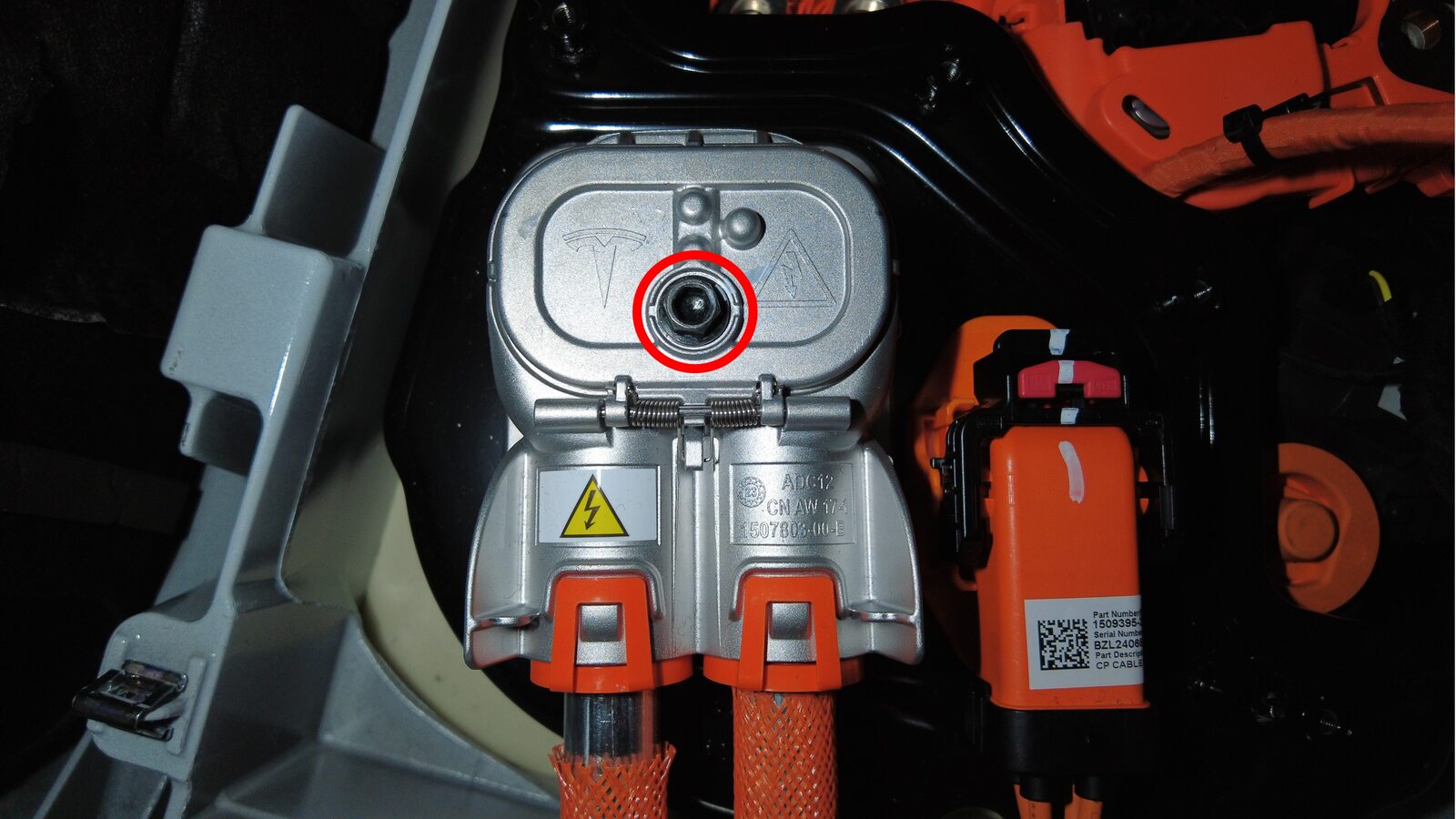

  7. 拆下用于固定母排罩检修盖板的紧固件。

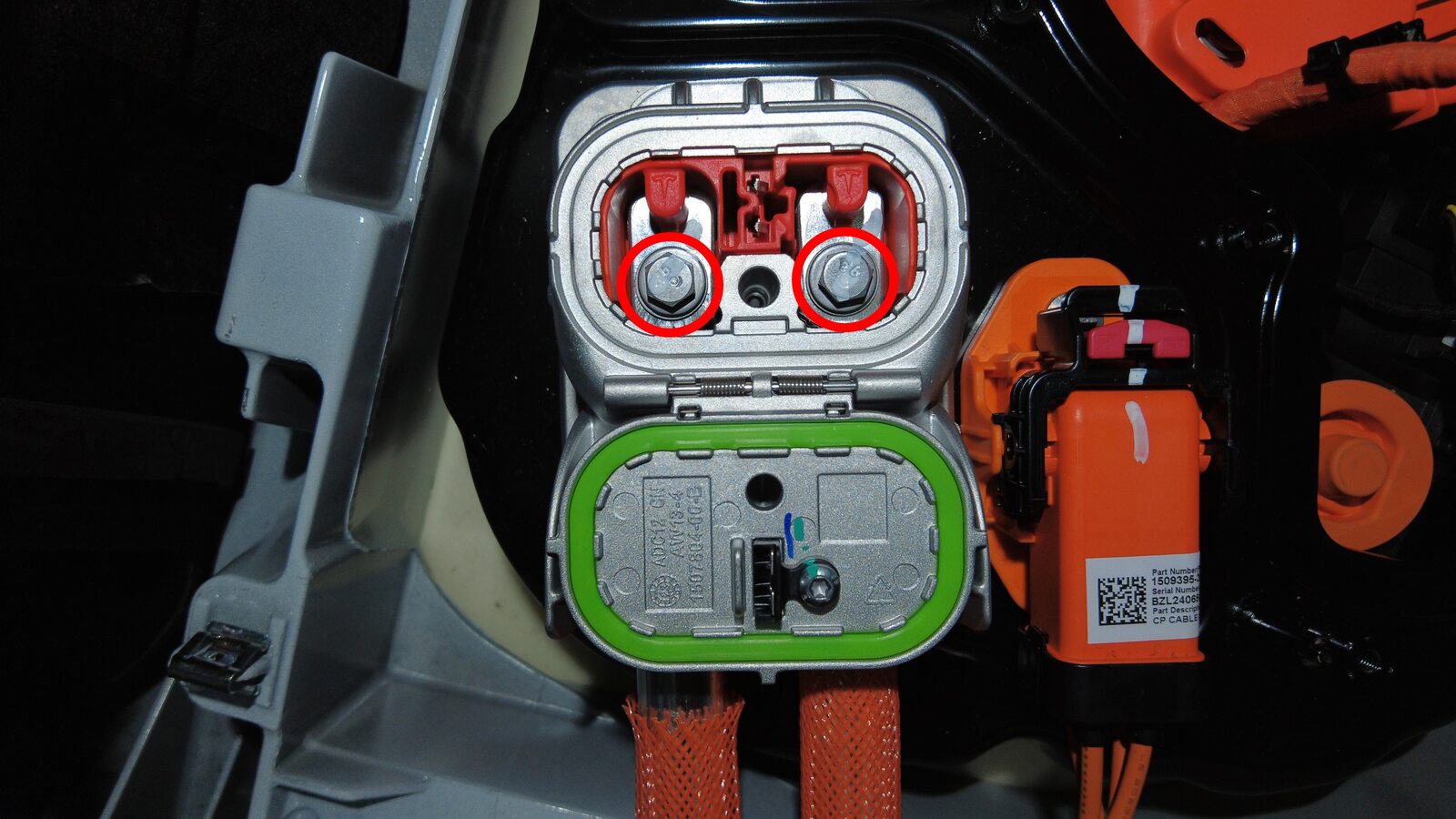

  8. 拆下将充电接口母排套件固定到高压接头的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 13 毫米套筒
    Informational PurposesAn informational icon, calling your attention
    TIp

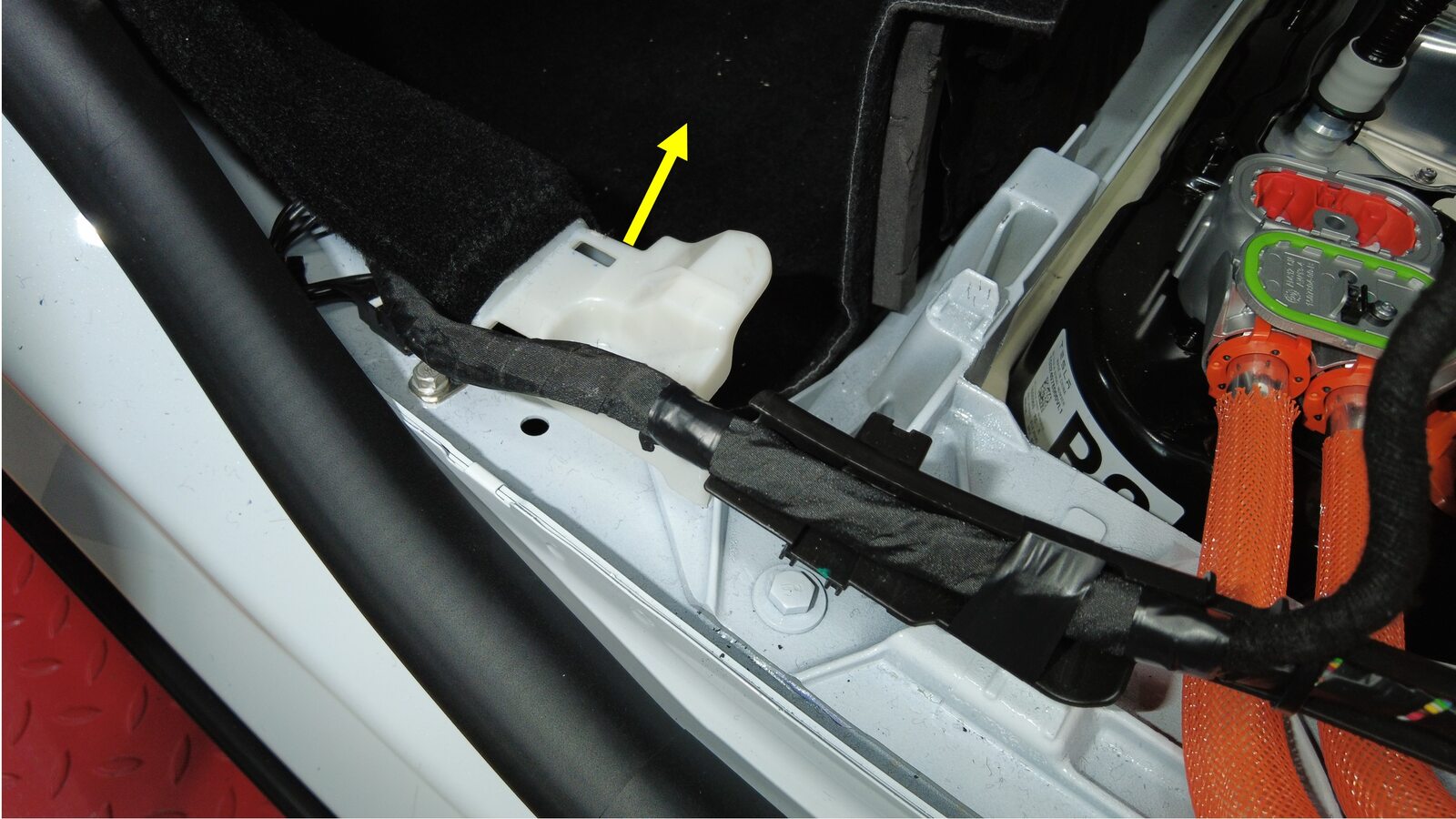

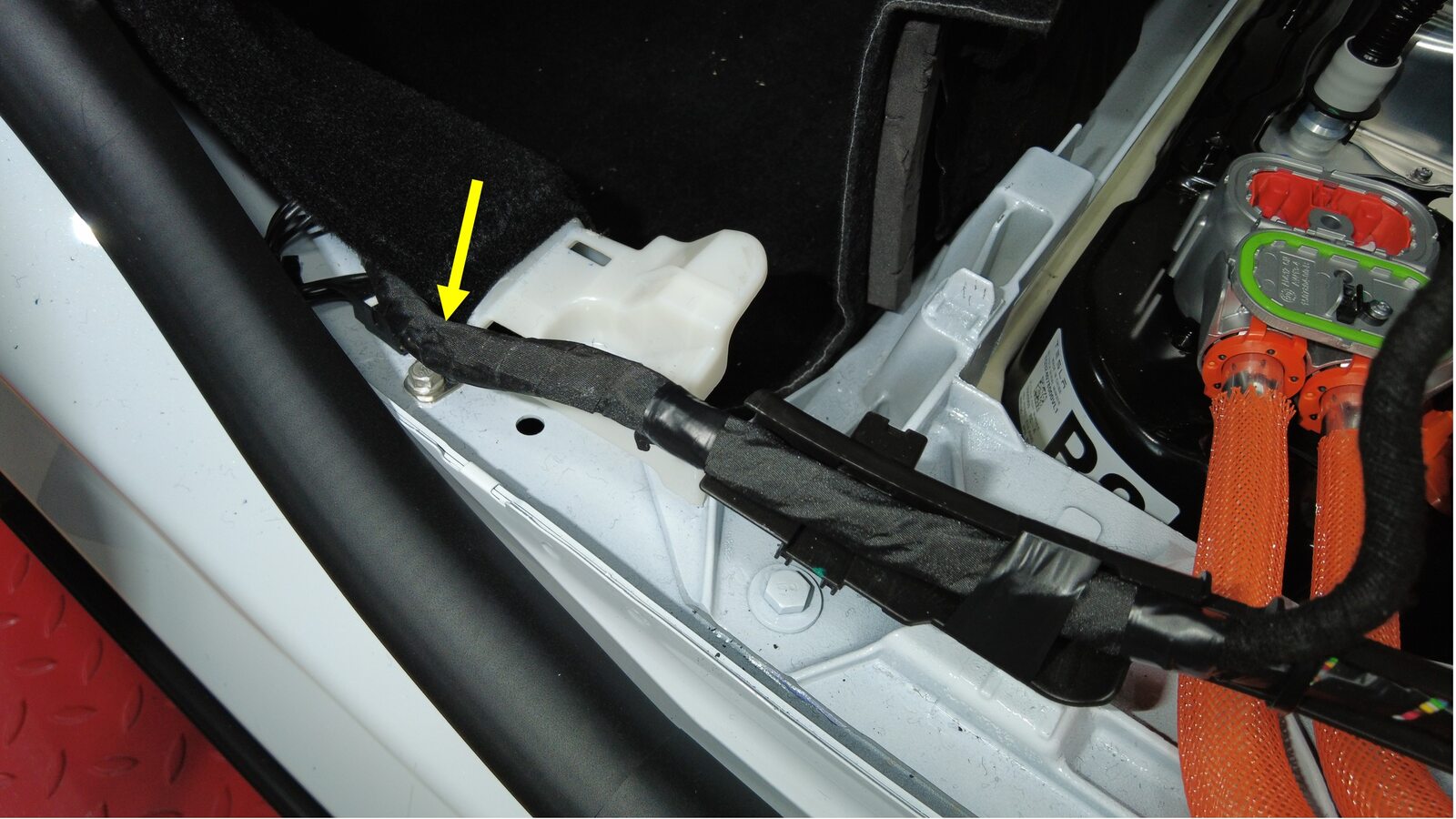

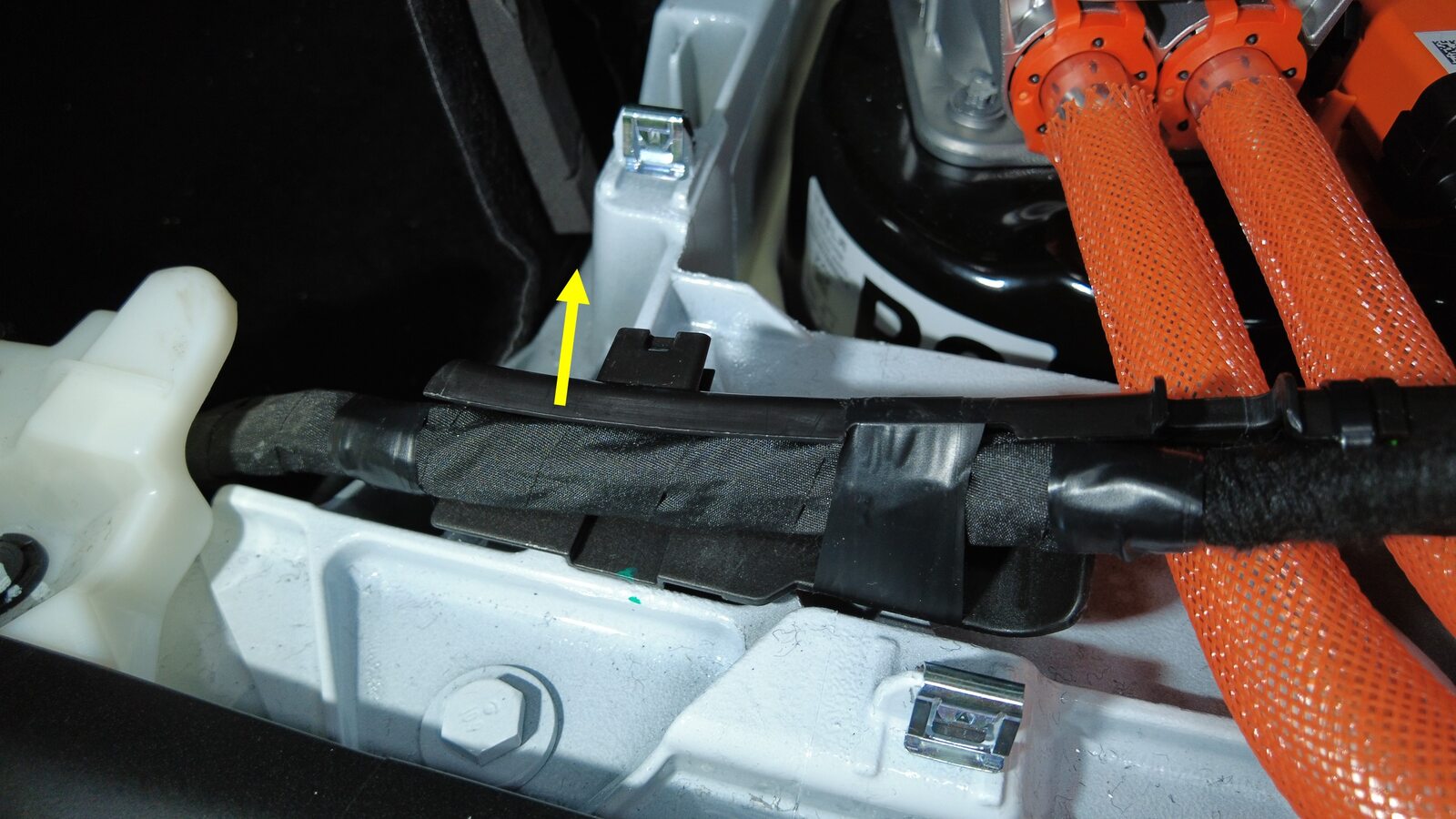

  9. 将左侧车身线束从后车身松开并置于一旁。

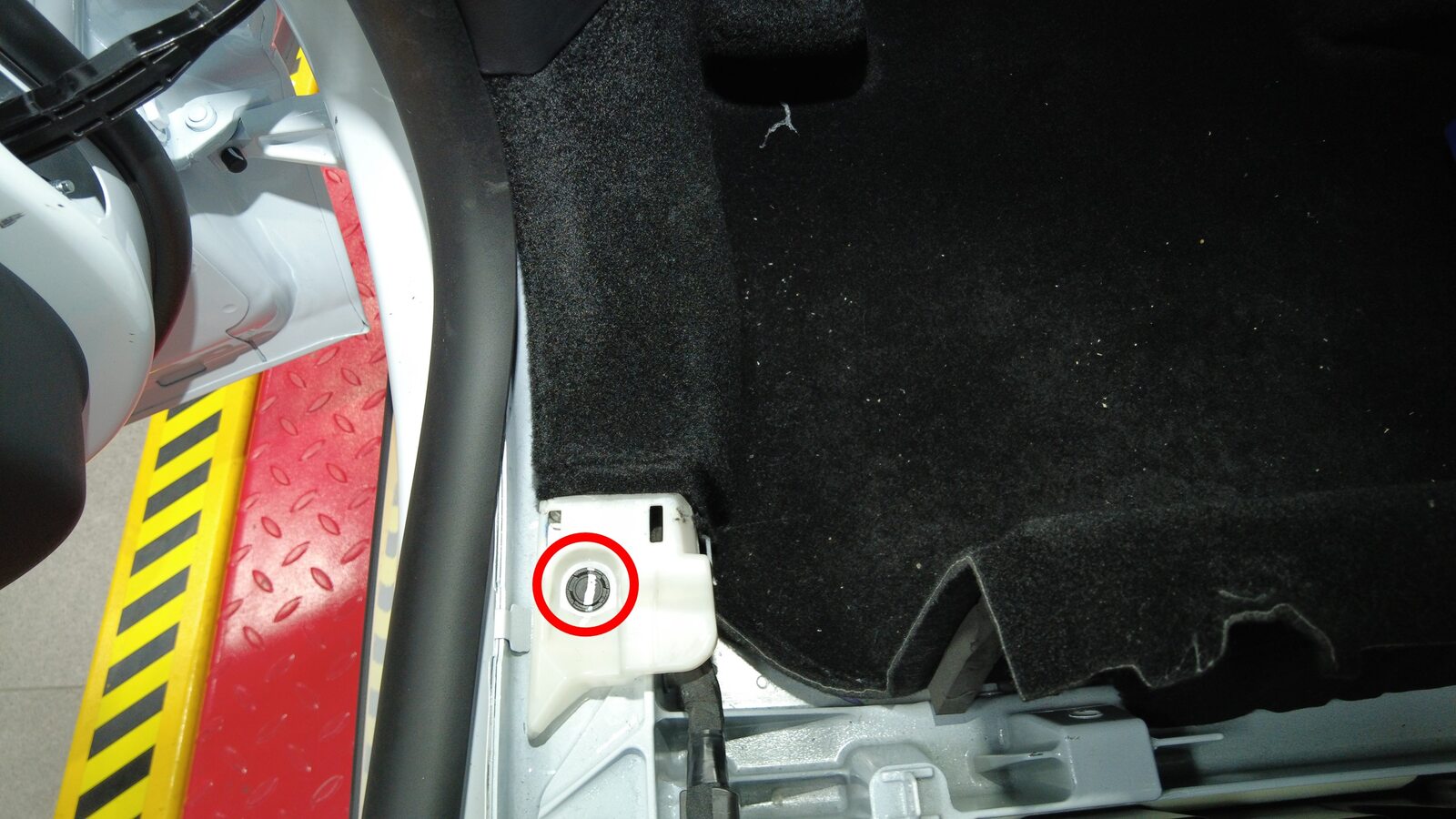

  10. 部分拆下左侧 B 柱下饰板。
  11. 部分拉出左后车身线束。

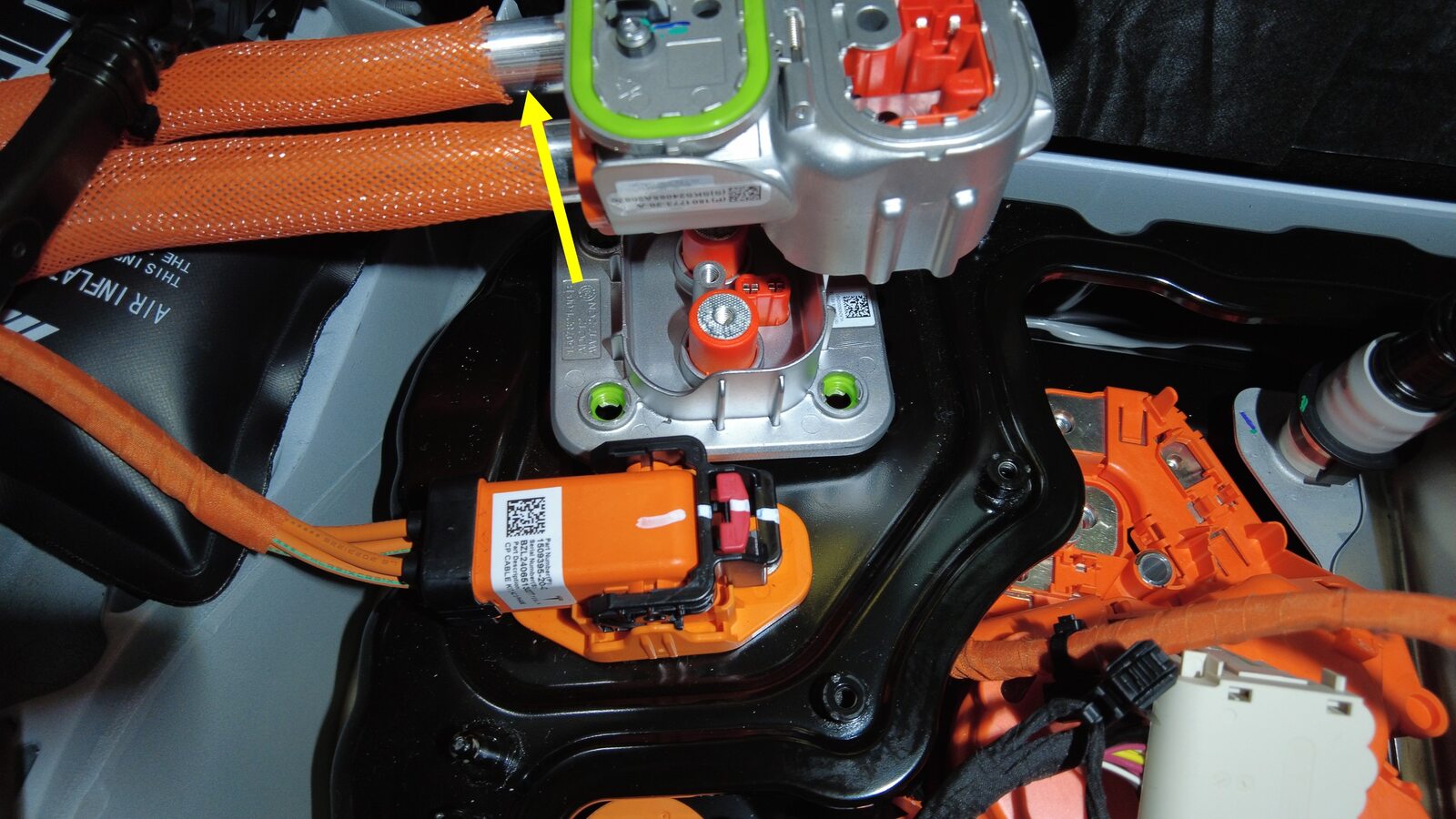

  12. 抬起母排套件连接器,将其从高压接头上拆下。
    Informational PurposesAn informational icon, calling your attention

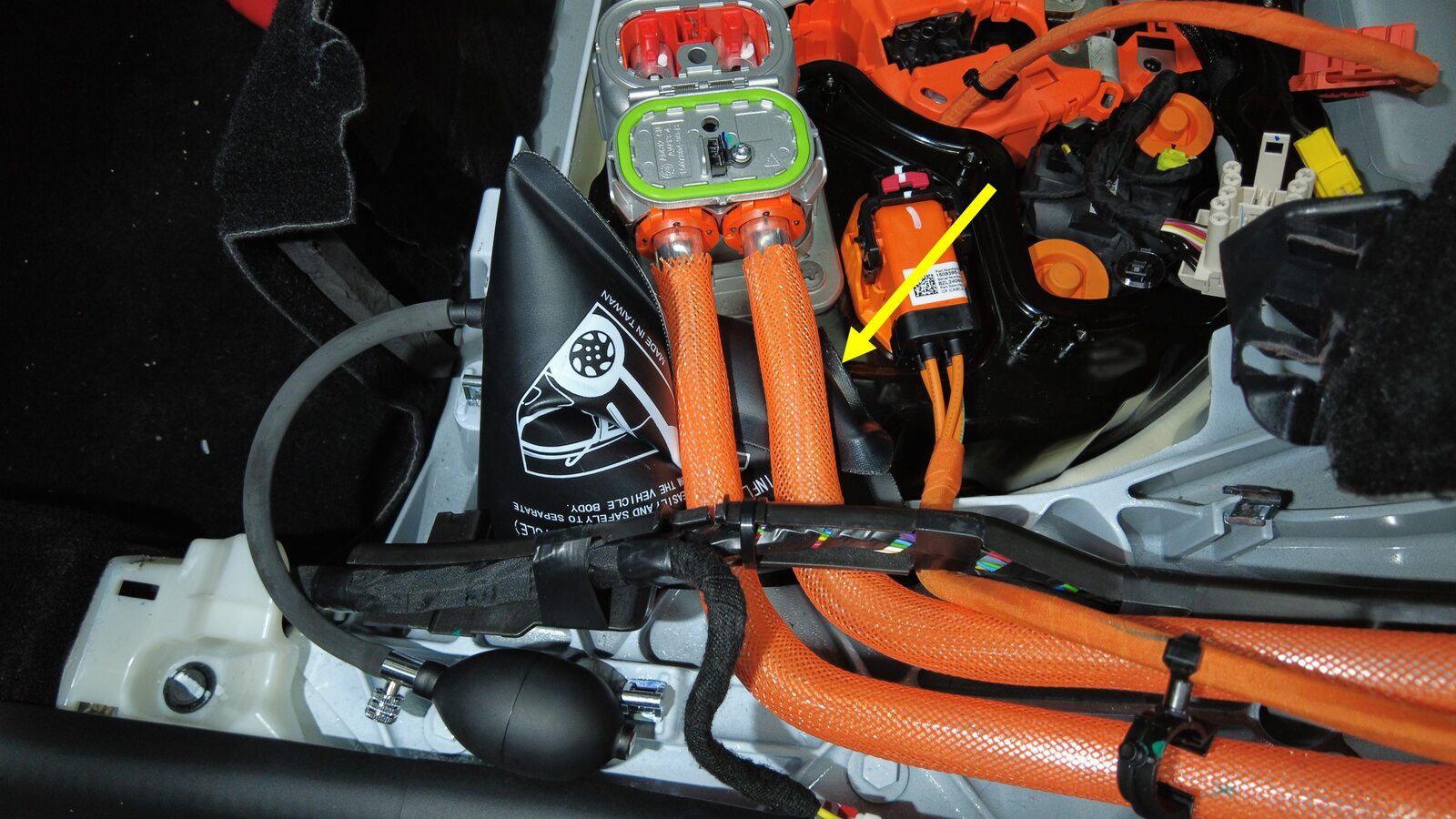

    拆卸和安装过程中使用可充气袋将母排悬挂在远离高压接头的位置,由于母排上存在张力,请握紧母排并注意请勿损坏线束支架。

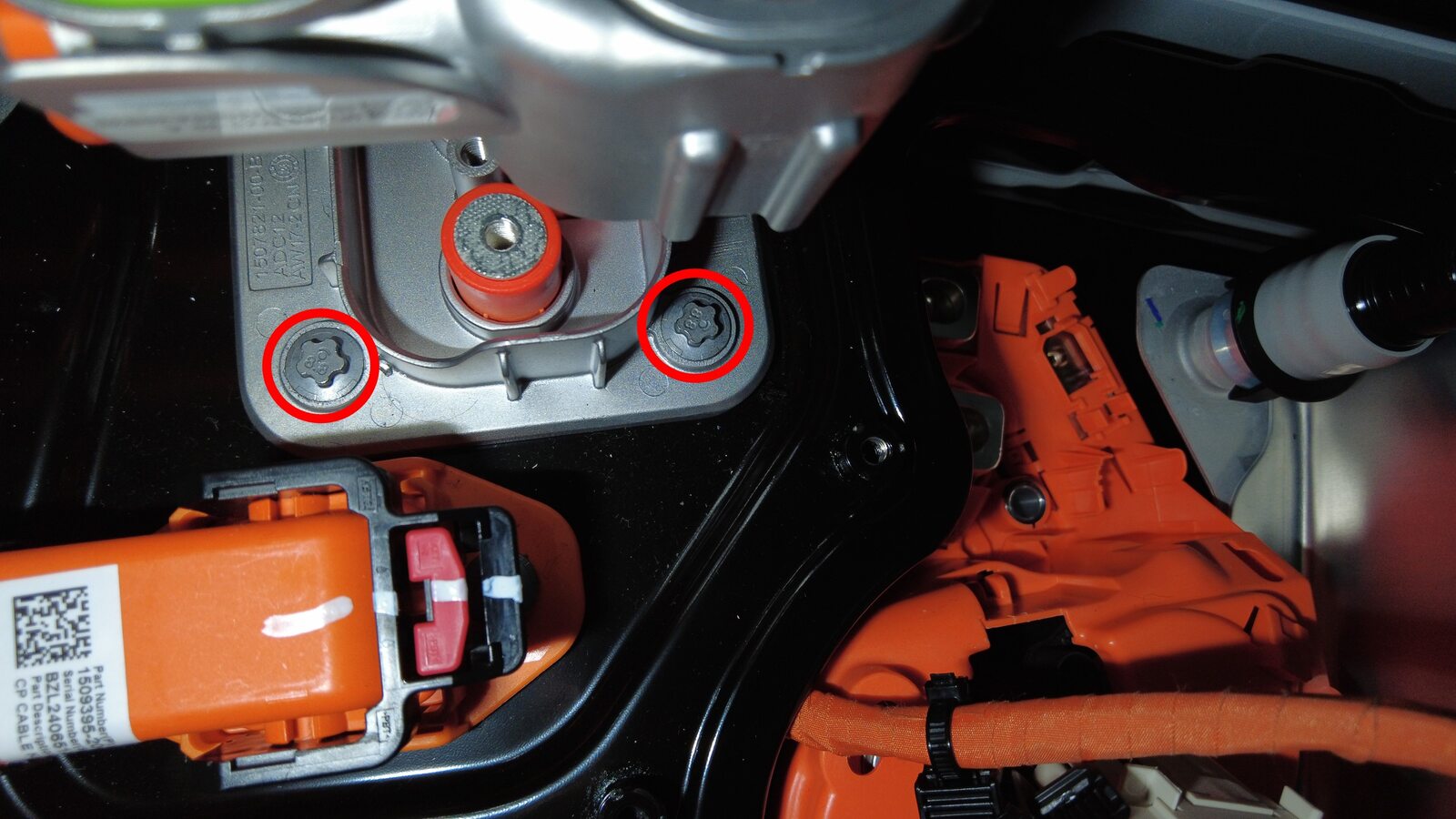

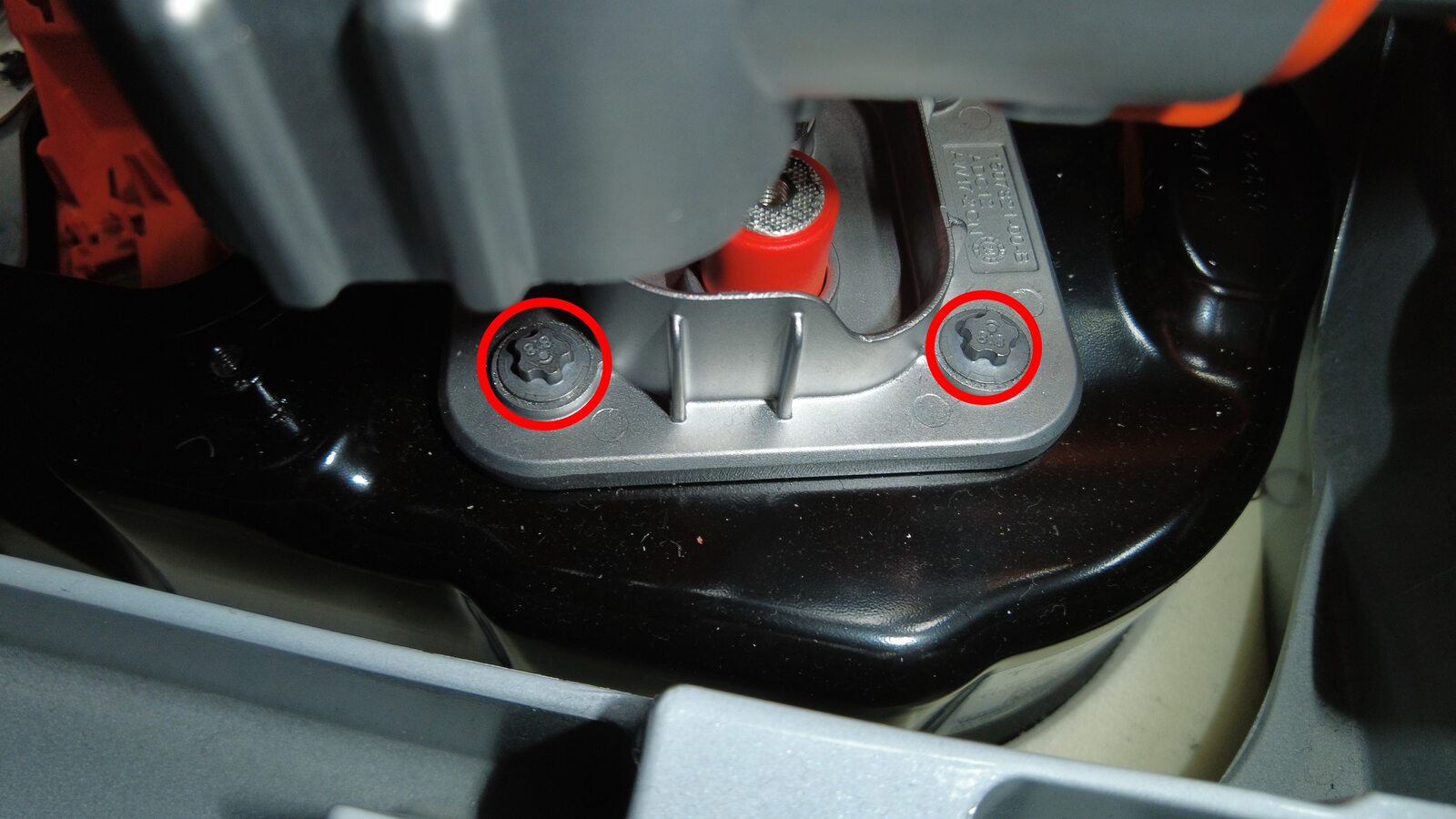

  13. 拆下并弃用将直流输入总成母排固定到高压电池仓的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 绝缘工具:
      • 棘轮/扭矩扳手
  14. 将直流输入总成母排从高压电池仓上拆下。

安装

  1. 将直流输入总成母排安装到高压电池仓上。
    Informational PurposesAn informational icon, calling your attention
    确保密封件未损坏且已正确就位。
  2. 安装将直流输入总成母排固定到高压电池仓的螺栓(4 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
  3. 安装用于固定负极快充母排输入和负极直流输入链路的螺栓并紧固至初始数值,然后拧松 180 度,再紧固至最终数值。
    15 Nm (11.1 lbs-ft) - 180 degrees
    5 Nm (3.7 lbs-ft) + 60 degrees
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 13 毫米套筒
  4. 安装用于固定正极快充母排输入和正极直流输入链路的螺栓并紧固至初始数值,然后拧松 180 度,再紧固至最终数值。
    15 Nm (11.1 lbs-ft) - 180 degrees
    5 Nm (3.7 lbs-ft) + 60 degrees
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 13 毫米套筒
  5. 在直流输入总成母排的两个高压接头处执行 Hioki 电阻测试。
    Informational PurposesAn informational icon, calling your attention
    最大可接受电阻值为 0.060 毫欧(60 微欧)。测试负极快充母排至负极直流输入母排之间以及正极快充母排至正极直流输入母排之间的电阻。
  6. 将直流输入总成绝缘体安装到两个快充母排输入侧。
  7. 将超级线束连接器连接到直流输入总成。
  8. 清理高压连接器接触面上残留的 Penetrox。
  9. 清理母排高压连接器接触面上残留的 Penetrox。
  10. 在高压连接器接头上涂敷 Penetrox。
  11. 拆下高压接头下的可充气袋。
  12. 放置母排套件连接器,然后降至高压接头上。
  13. 安装将充电接口母排套件固定到高压接头的螺栓。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 绝缘工具:
      • 棘轮/扭矩扳手
  14. 在直流输入总成母排的两个高压接头处执行 Hioki 电阻测试。
  15. 安装用于固定母排罩检修盖板的紧固件。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 绝缘工具:
      • 10 毫米套筒
      • 棘轮/扭矩扳手
  16. 拆下烟火断接开关虚拟插头。
  17. 将烟火断接开关安装到高压电池仓上。请参阅高压电池 - 烟火隔离开关 ((拆卸和更换))
