后驱动单元 - 后驱动变流器液力联轴节(拆卸和更换)

校正代码 新的 0.8 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 松开将左侧支座总成固定到后驱动单元的螺栓。请参阅后驱动单元总成 - 3DU - 驱动单元 - 左侧支座 - 3DU(拆卸和更换)

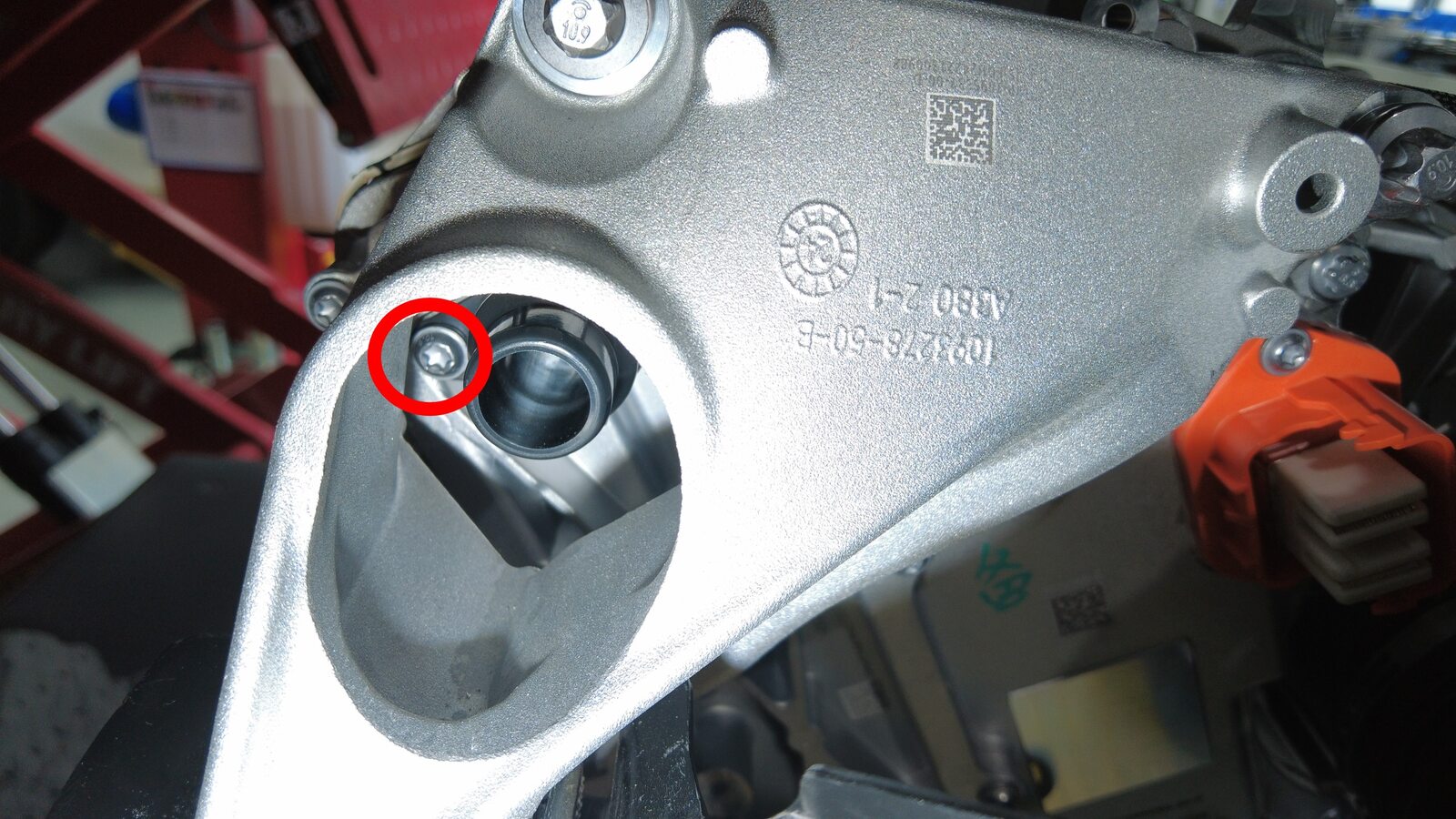

  2. 拆下用于固定直型液力联轴节的螺栓。
    Informational PurposesAn informational icon, calling your attention

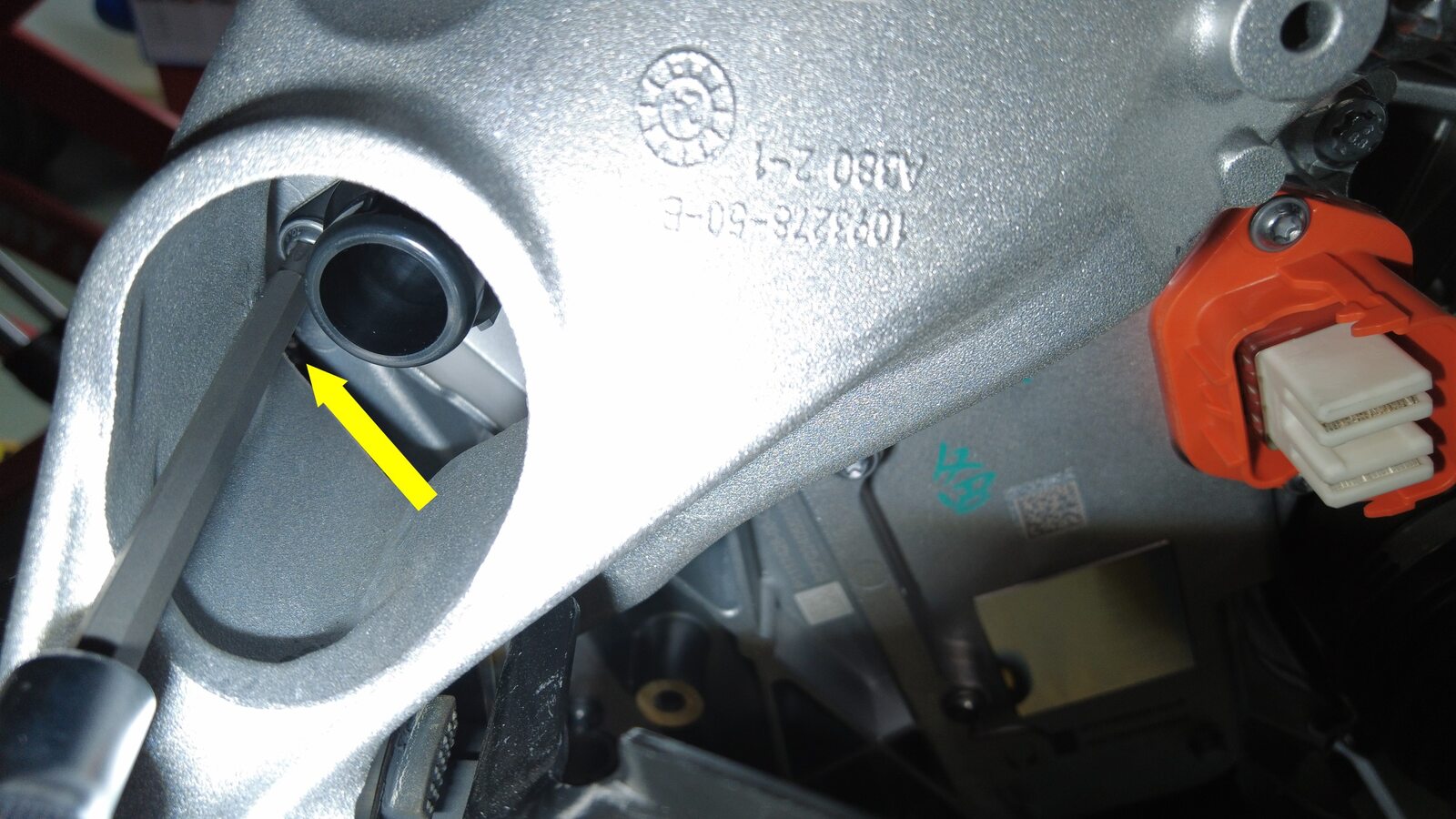

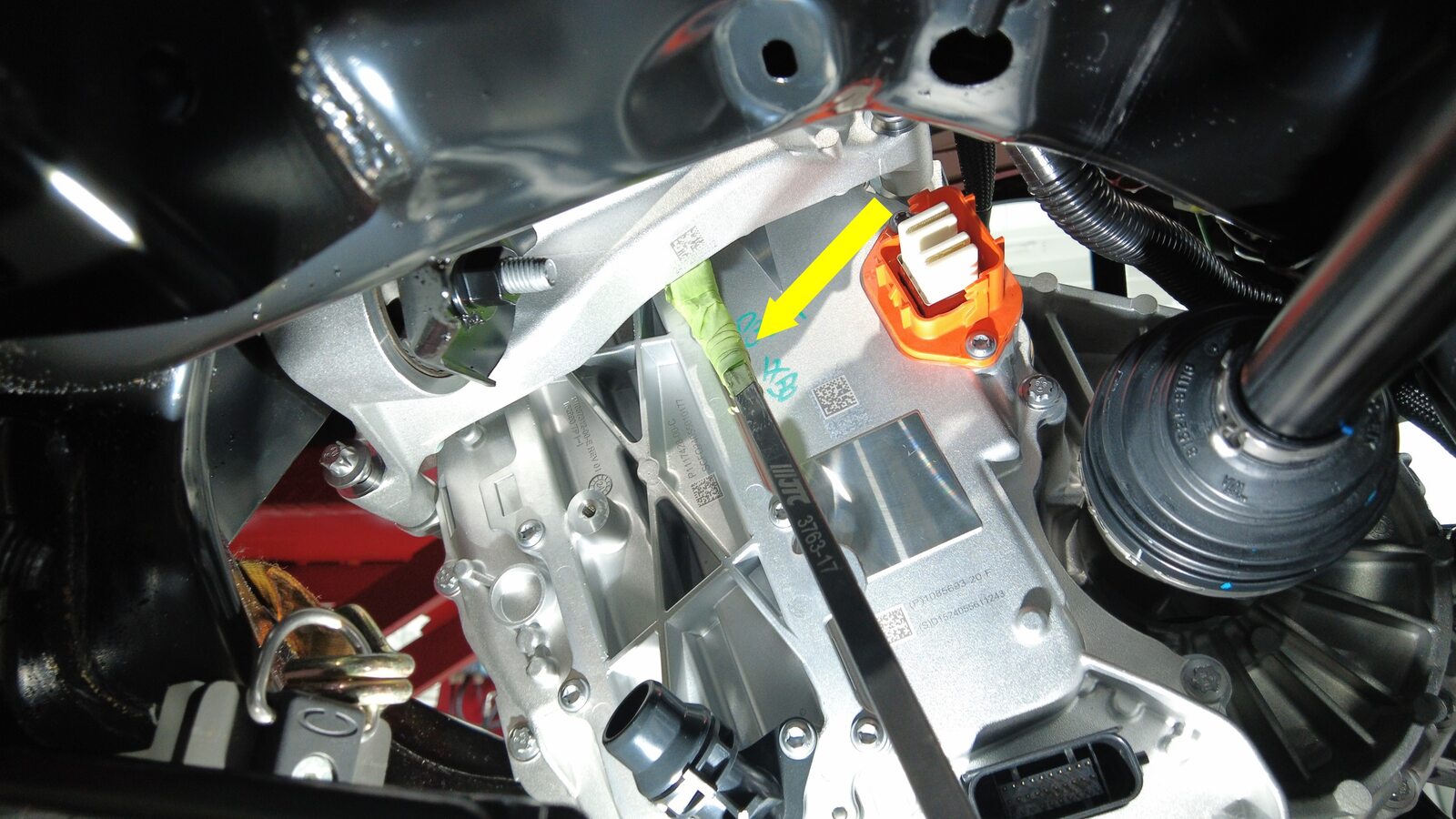

    轻轻从后部向上撬动支座,以便拆卸螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp

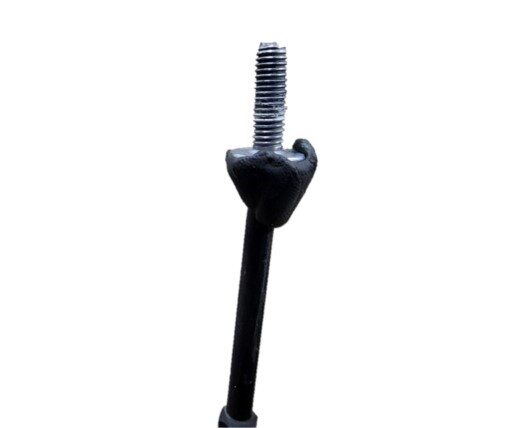

    推荐使用以下工具:
    • T30 梅花套筒
    • 4 英寸加长件

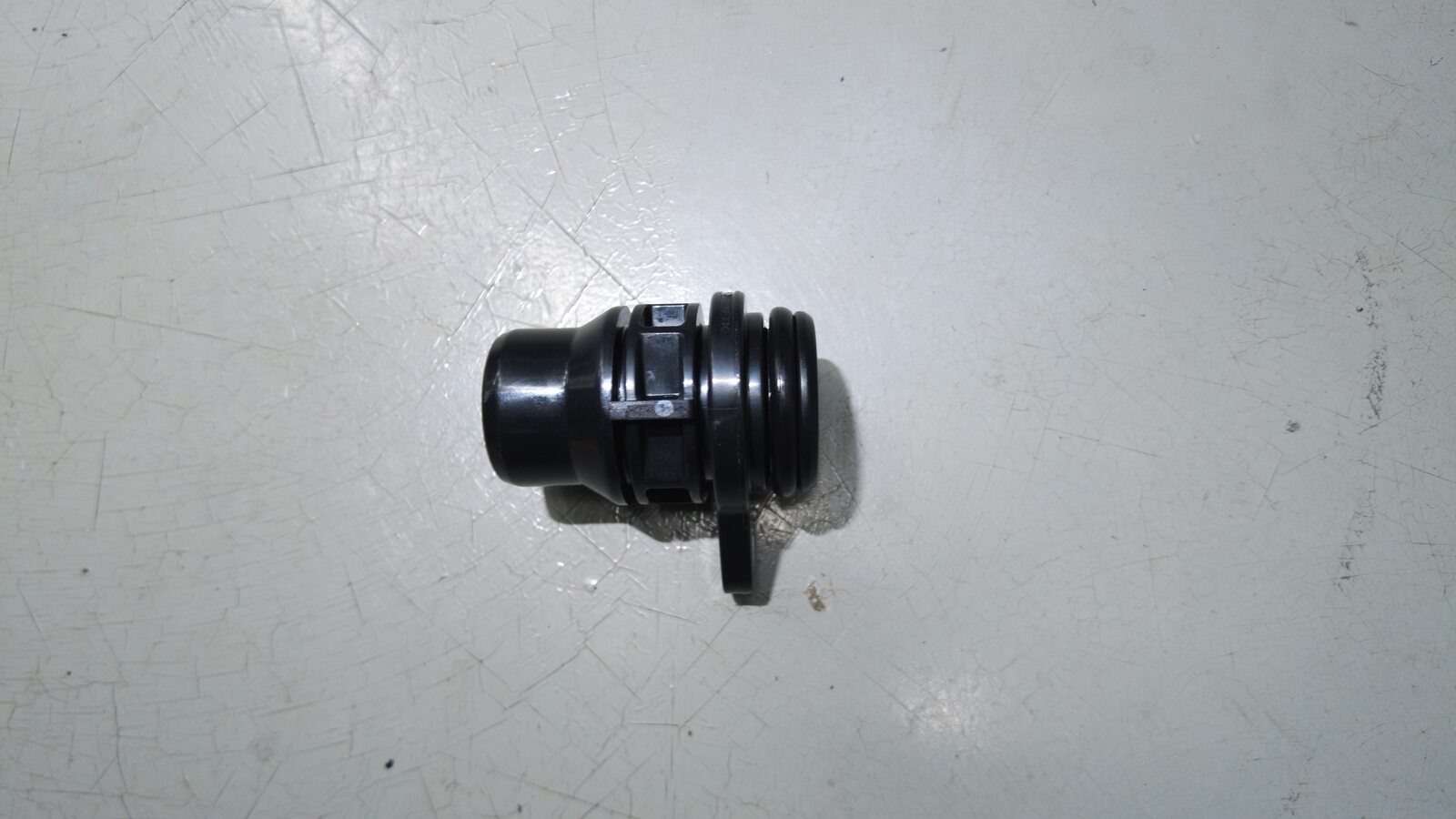

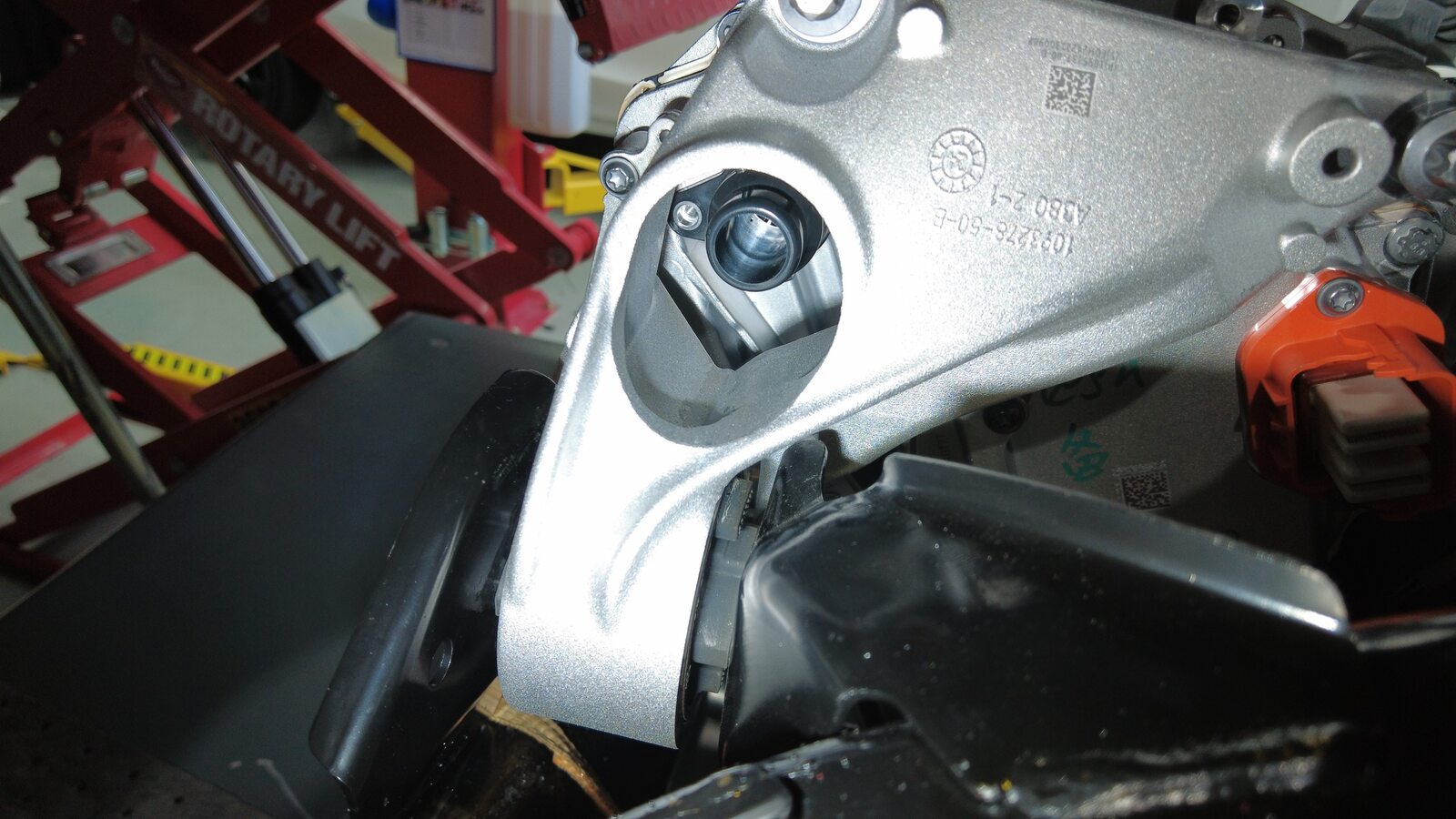

  3. 将直型液力联轴节从驱动变流器总成上拆下。

安装

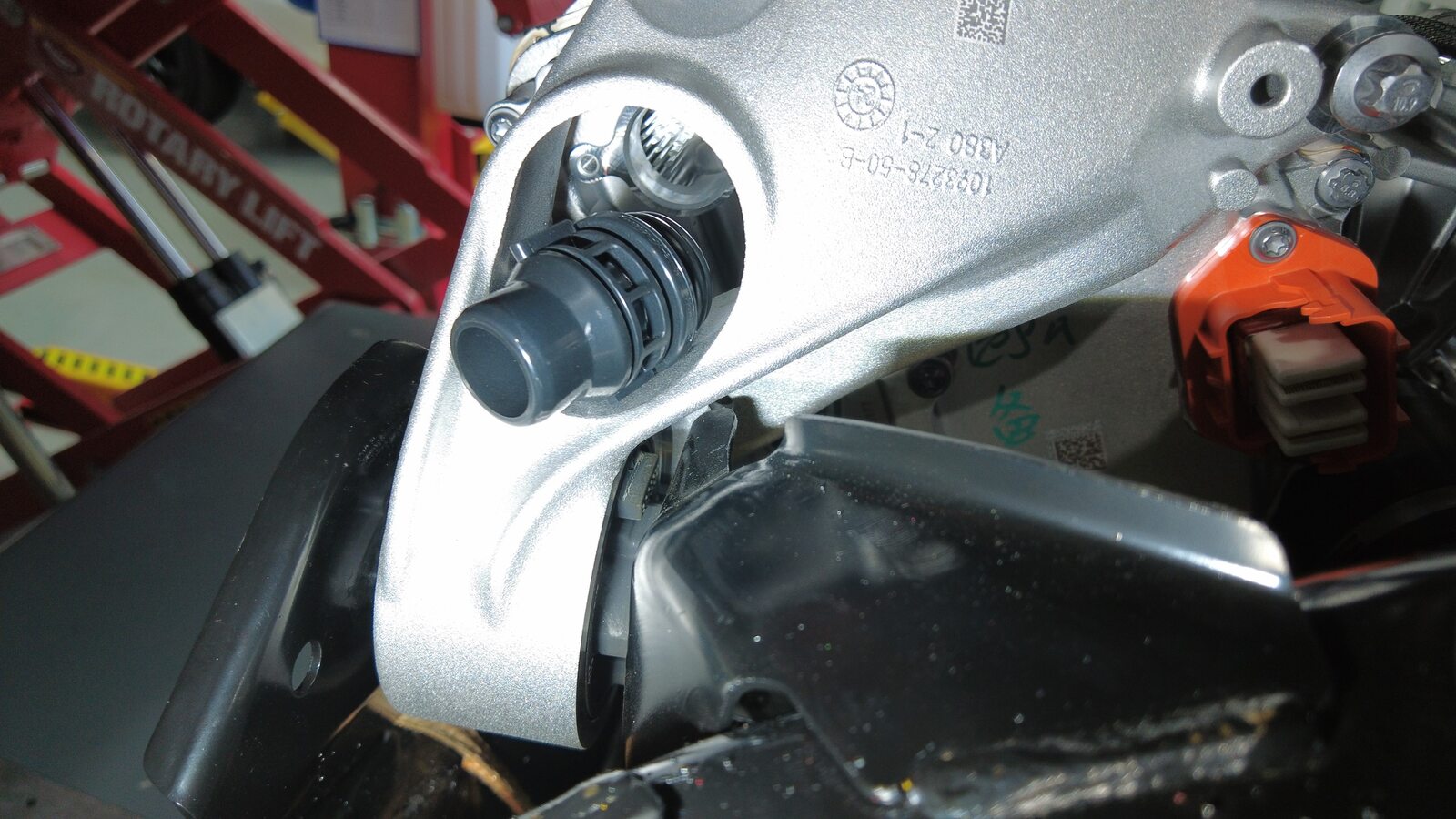

  1. 将直型液力联轴节安装到驱动变流器总成上。
    Informational PurposesAn informational icon, calling your attention
    注意请勿损坏密封环,请确保直型液力联轴节正确就位于驱动变流器总成上。
  2. 安装用于固定直型液力联轴节的螺栓。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 4 英寸加长件
  3. 安装将左侧支座总成固定到后驱动单元的螺栓。请参阅后驱动单元总成 - 3DU - 驱动单元 - 左侧支座 - 3DU(拆卸和更换)
