校正代码 10010501601 FRT 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格GUID-FF55B6F8-E257-4E77-B06D-3511D38E1426.html
描述 扭矩值 推荐工具 重复使用/更换 备注
将后饰板角部固定到车身的螺栓
3.5 Nm (2.6 lbs-ft)
  • 10 毫米套筒
重复使用
将后饰板固定到车身的螺栓
2 Nm (1.5 lbs-ft)
  • 8 毫米套筒
重复使用
后扩散器螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米深套筒
重复使用

拆卸

  1. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  2. 拆下两个后翼子板饰板。请参阅后翼子板轮眉饰件 - 左 ((拆卸和更换))
  3. 打开掀背尾门。

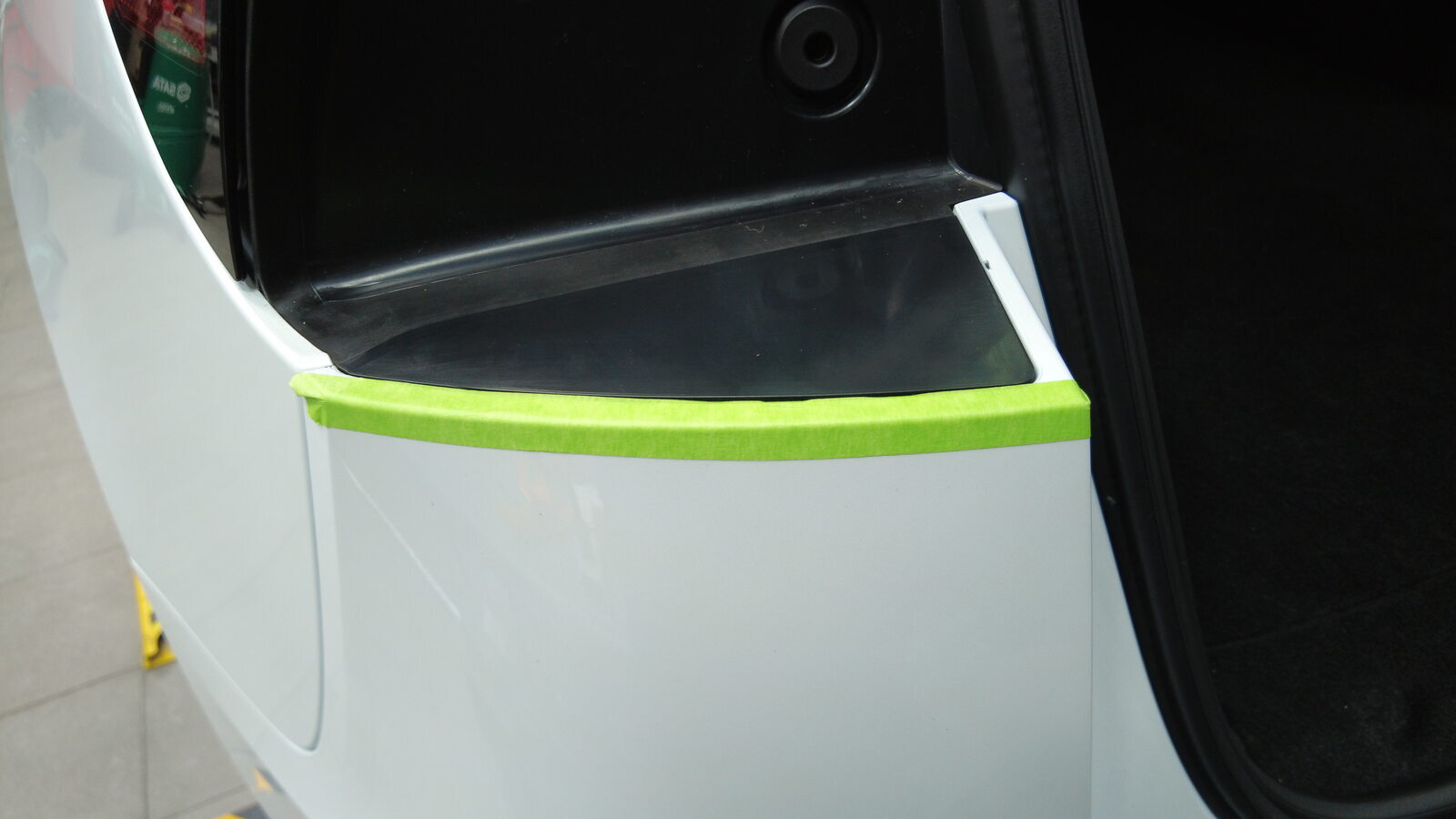

  4. 沿后饰板上部左角粘贴遮蔽胶带。

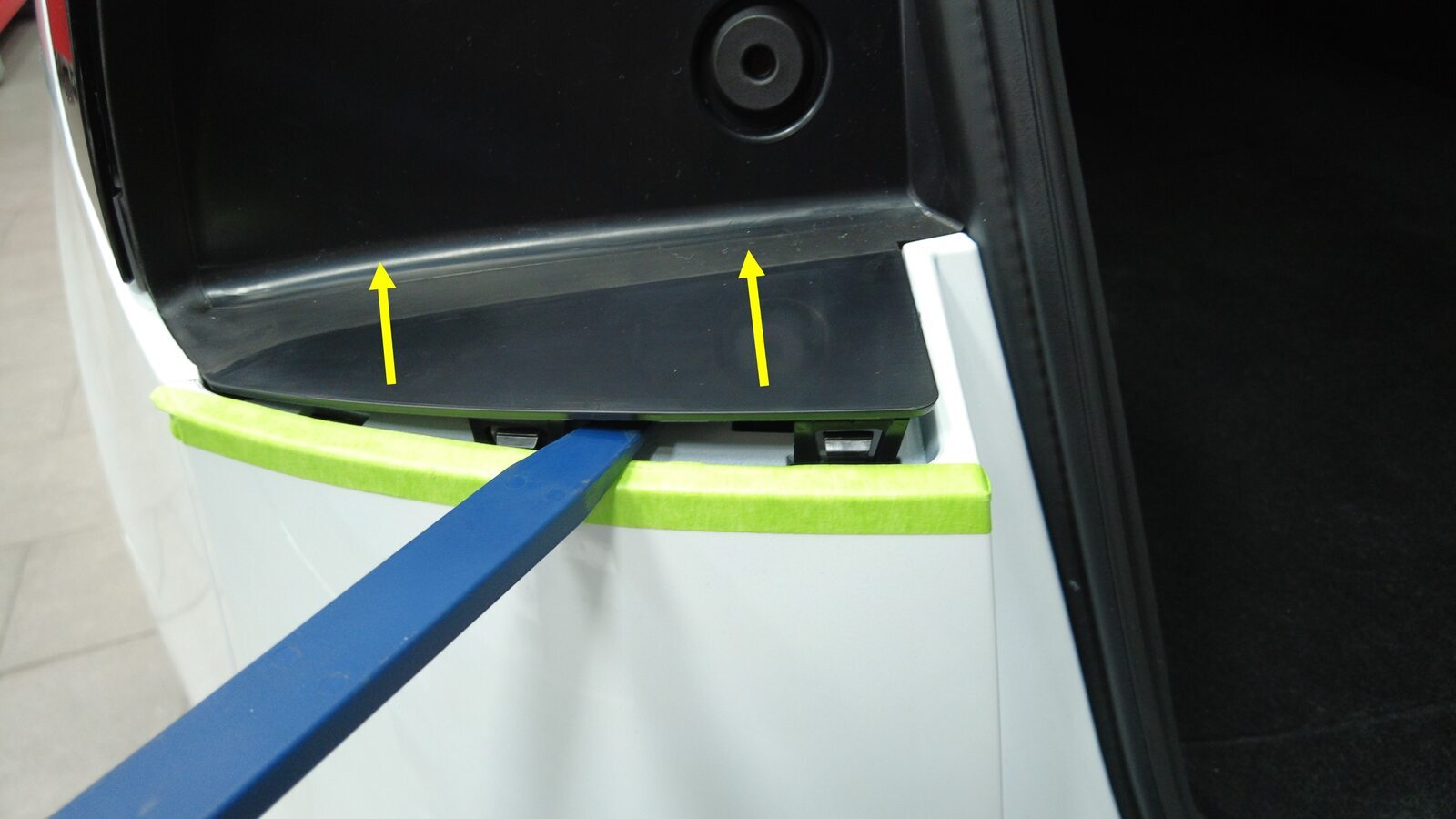

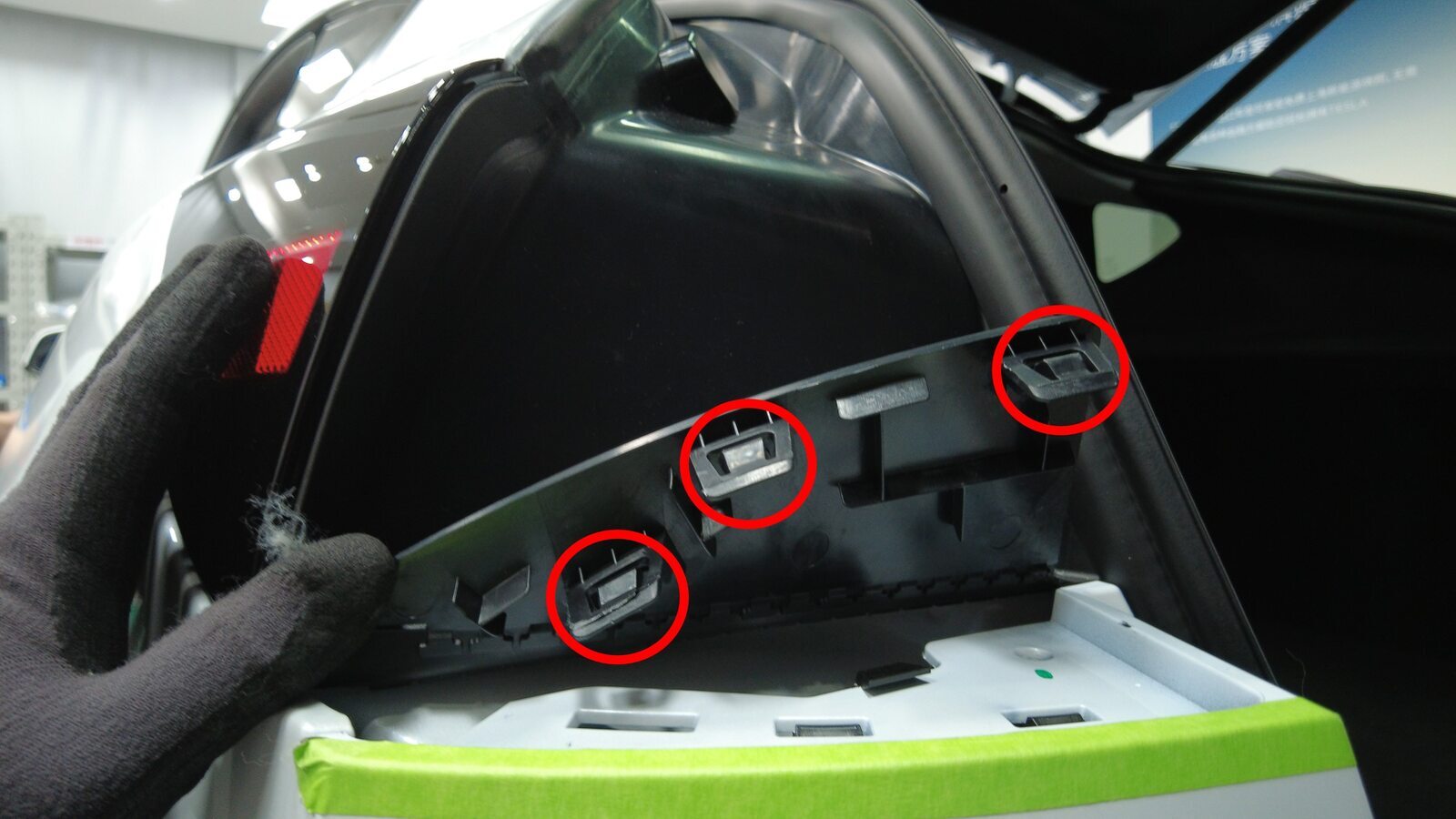

  5. 松开左后凹槽饰板上的 3 个卡子。

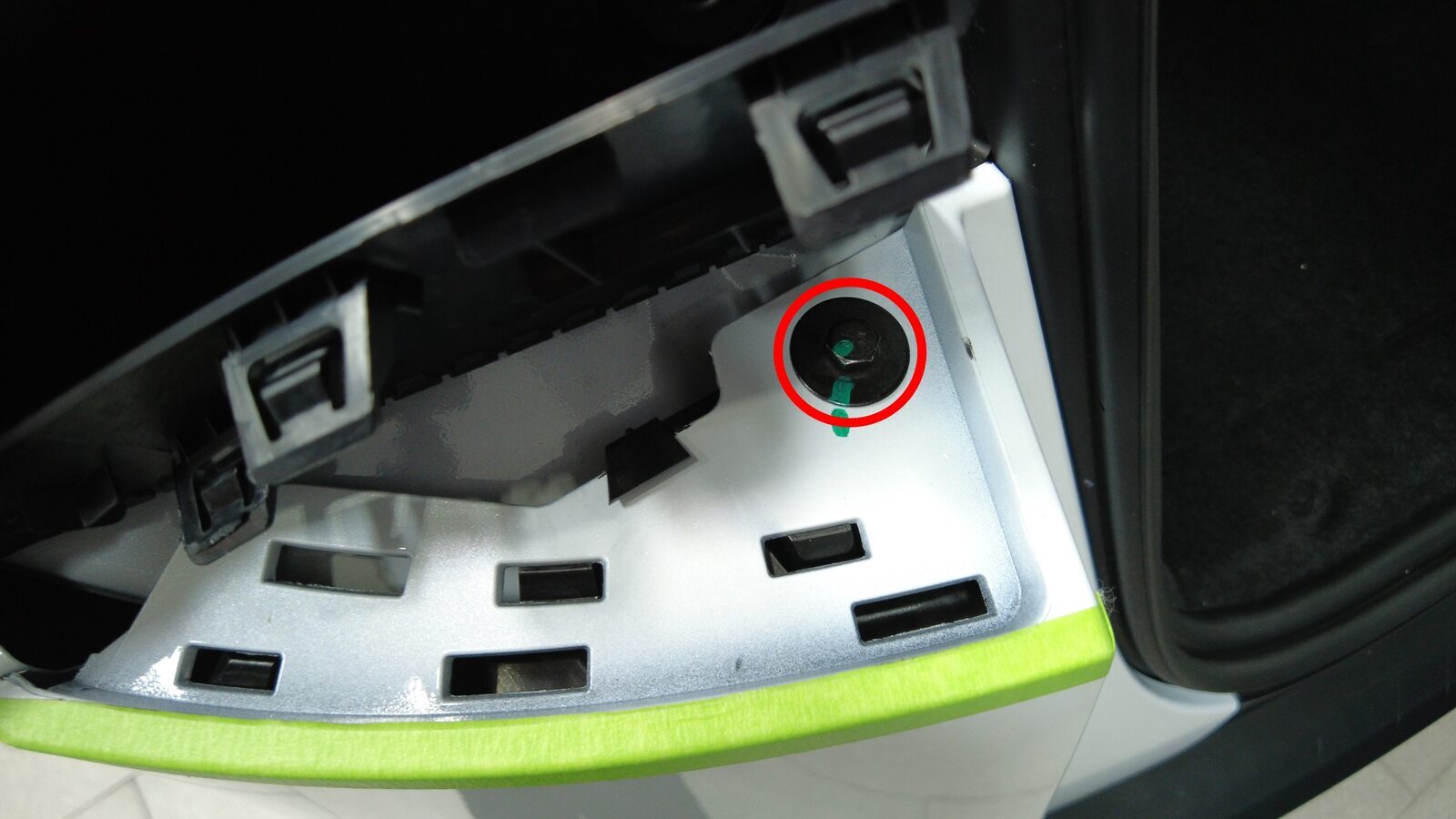

  6. 拆下将后饰板左角固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

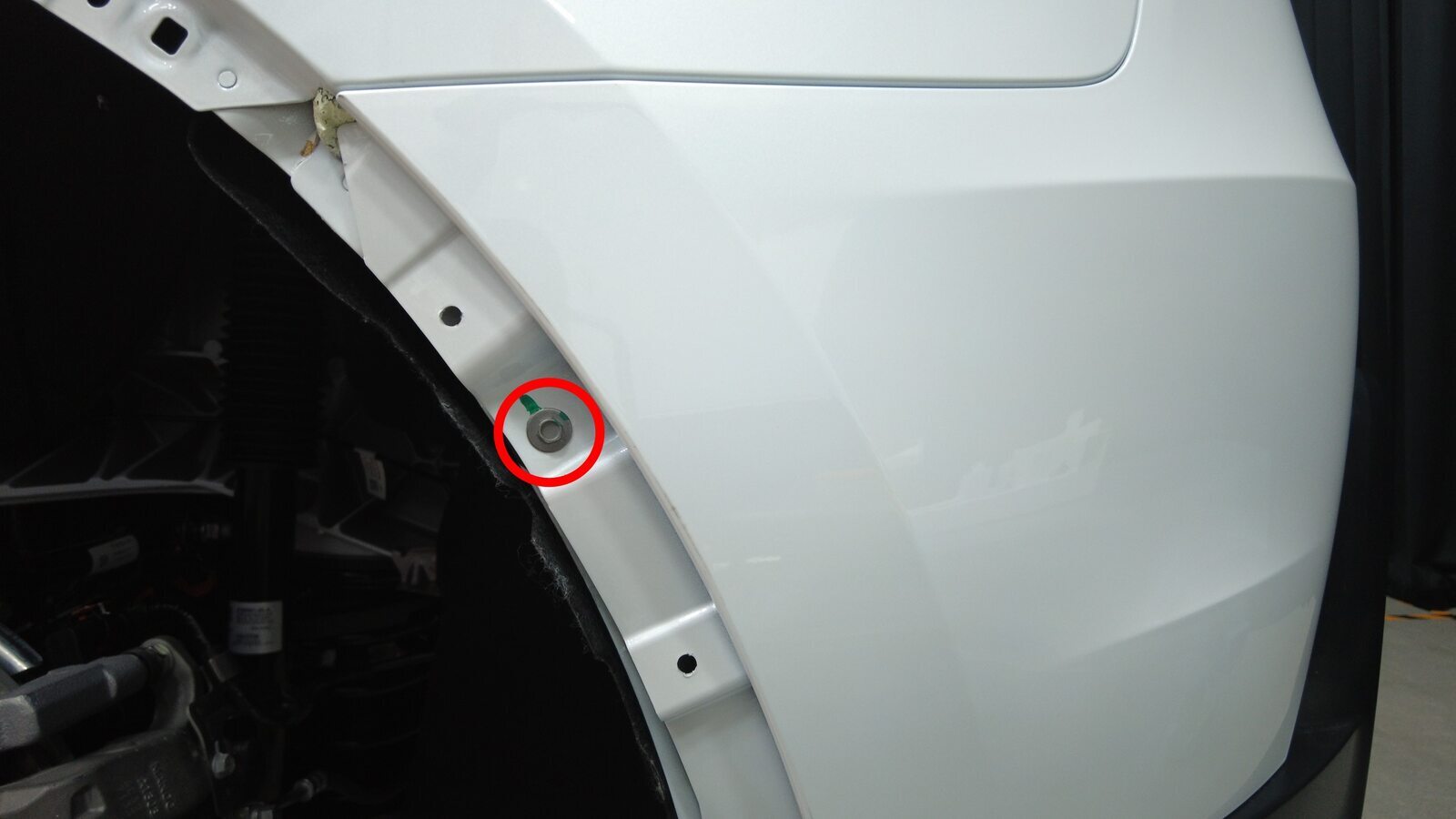

  7. 拆下将左后饰板固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
  8. 对右侧重复第4步至第7步。
  9. 将车辆举升到适宜的作业高度,然后将举升机降至锁止位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

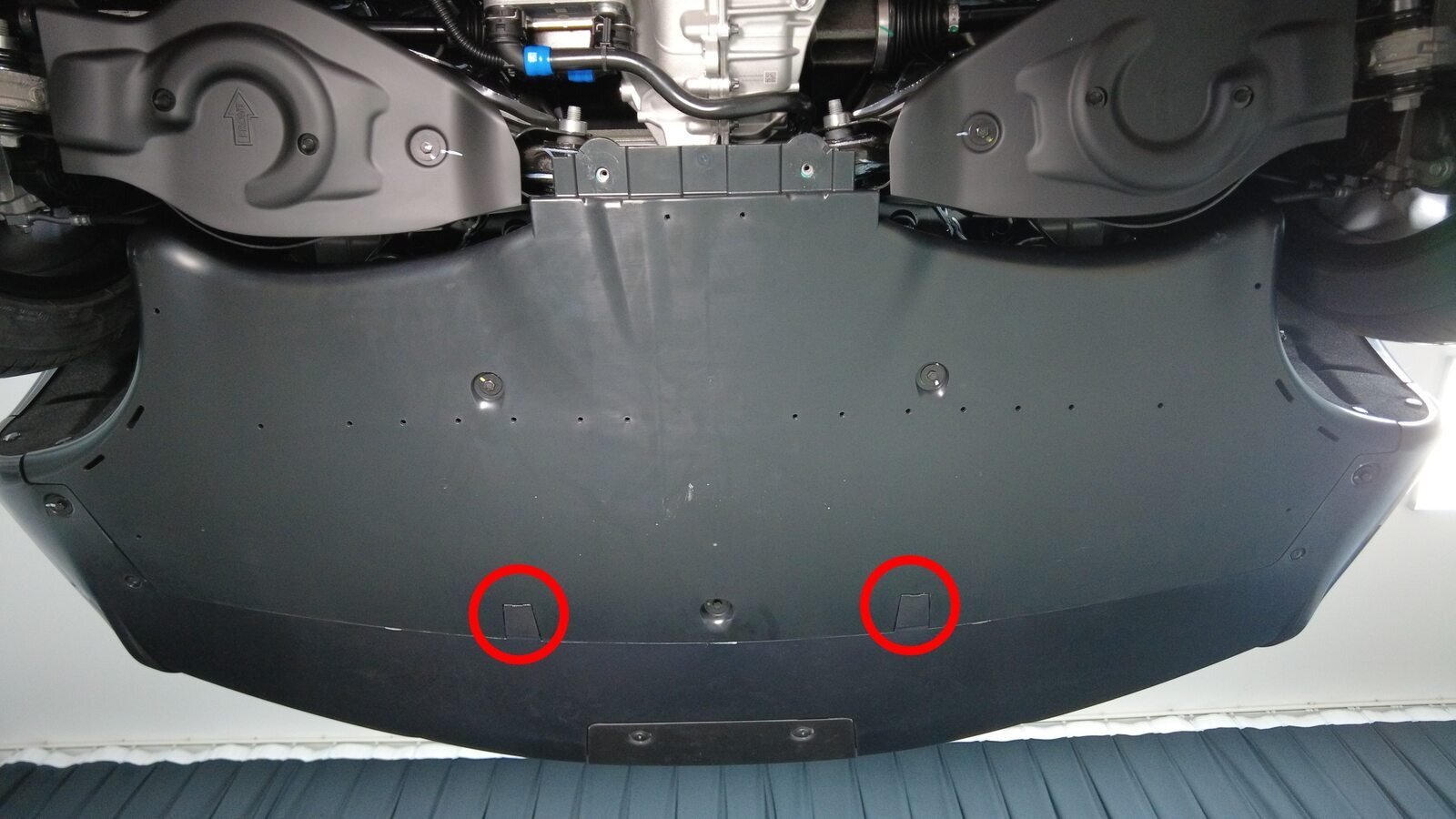

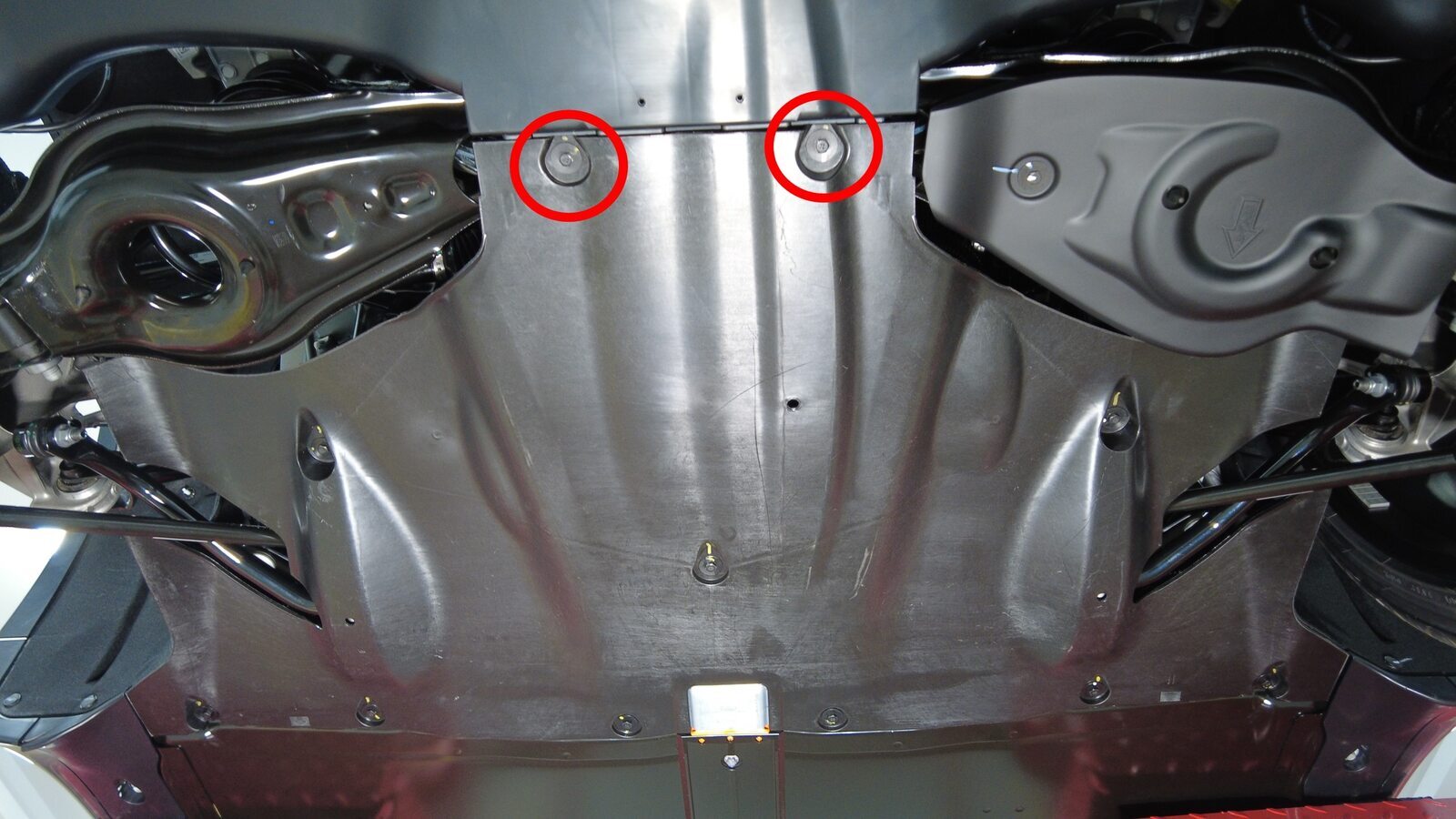

  10. 拆下将中间流线型护板固定到后扩散器的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒

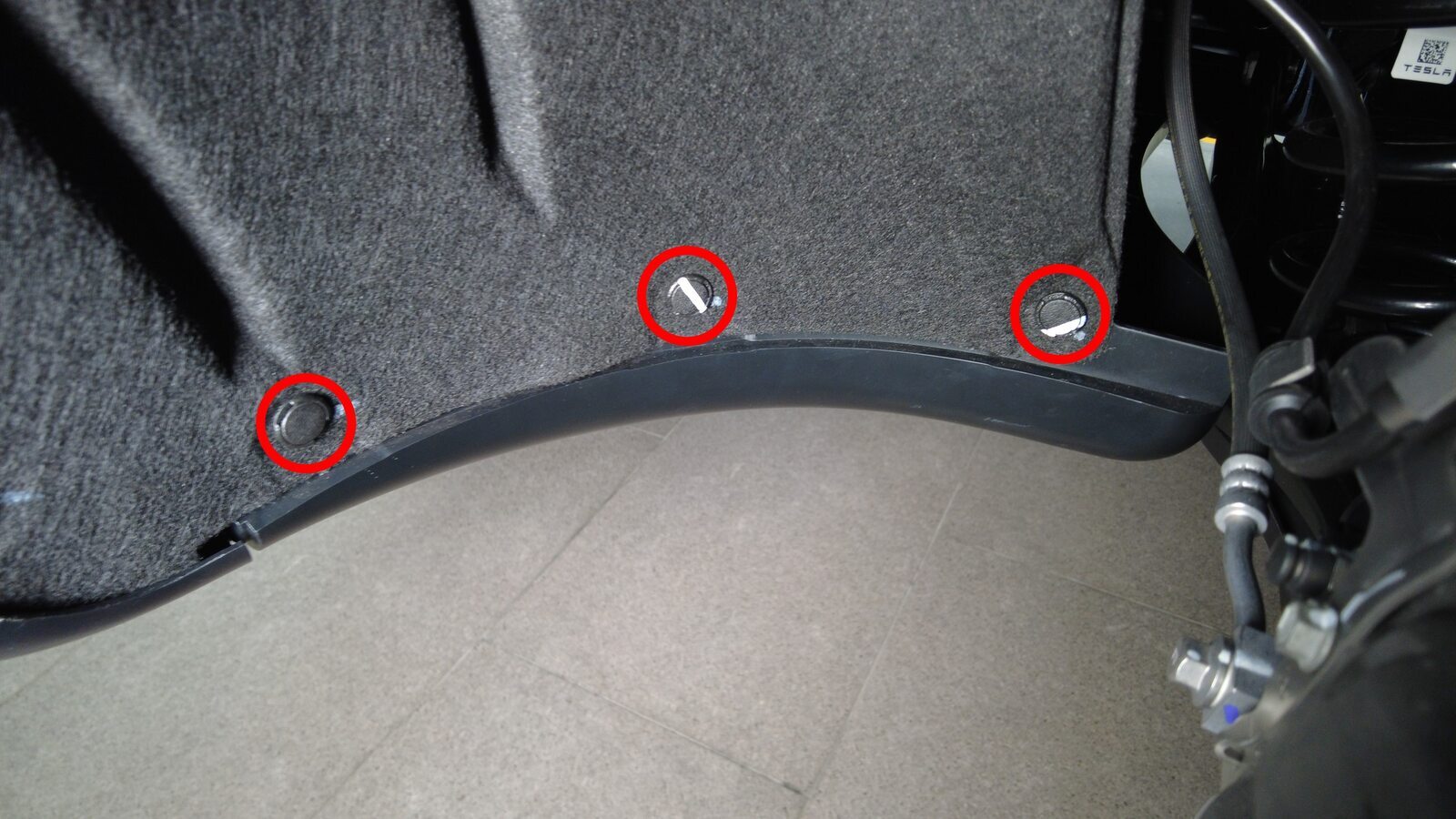

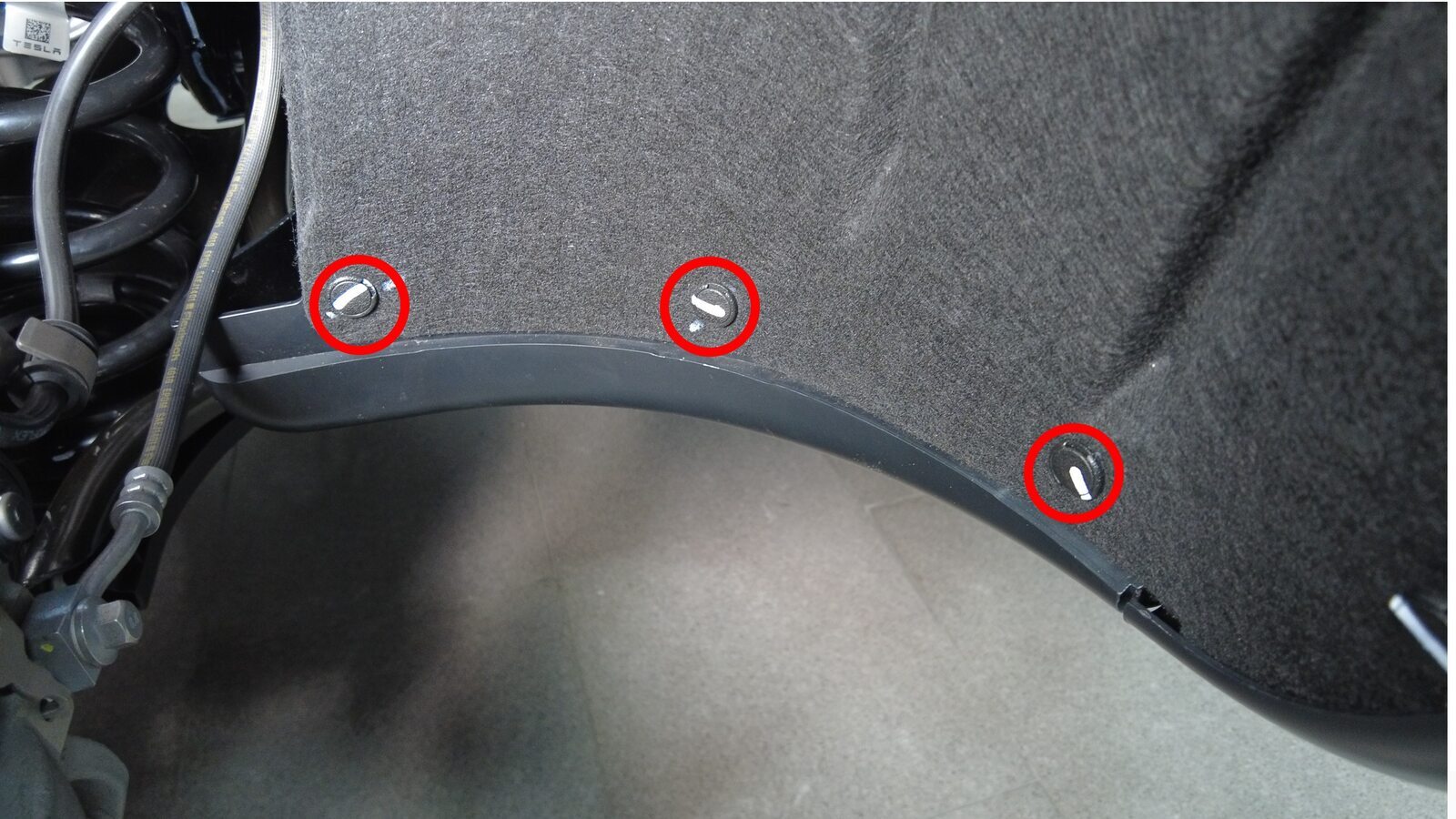

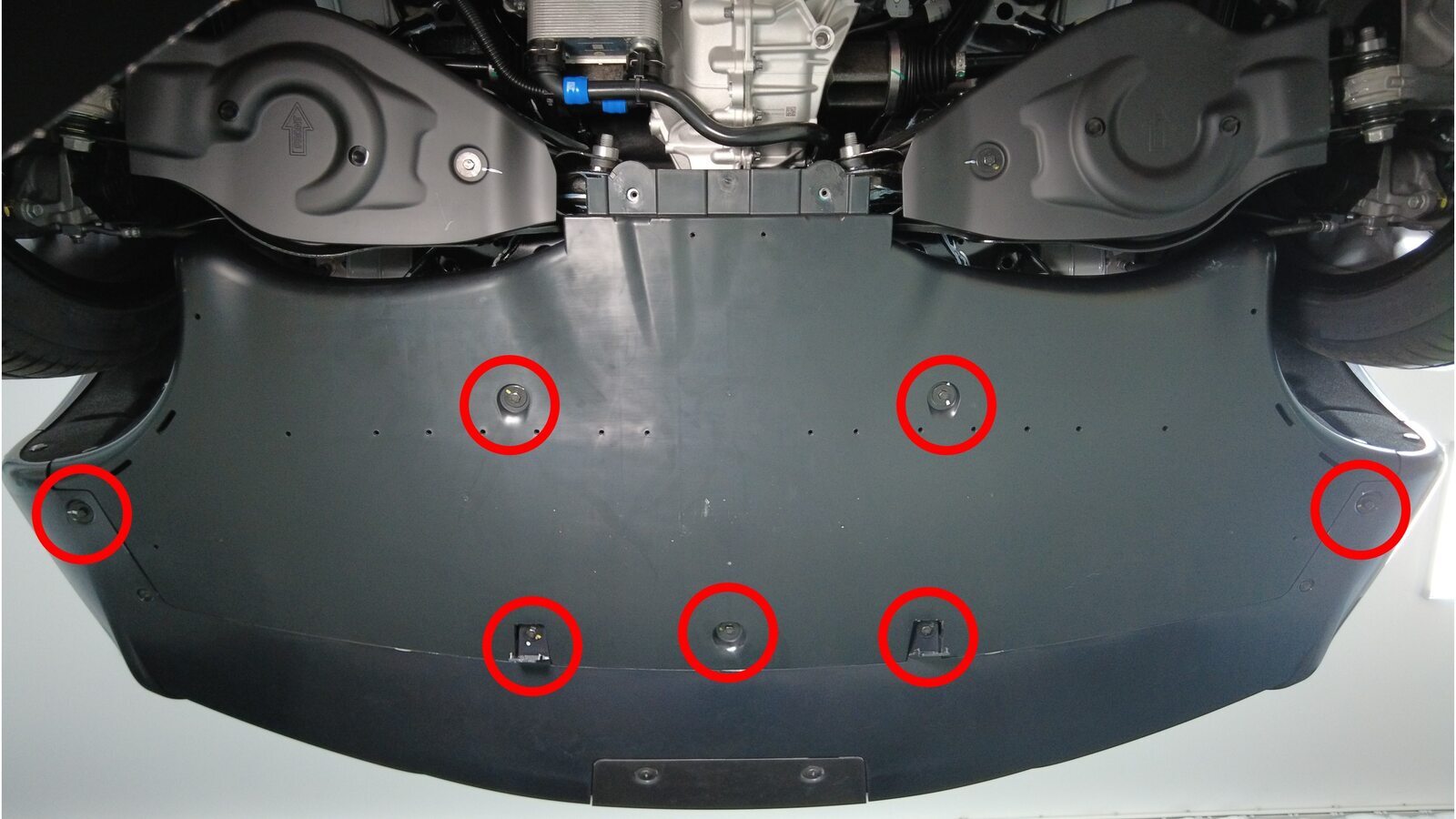

  11. 拆下后饰板扩散器上的螺栓(7 个)、推拉式卡子(6 个)和紧固件盖(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  12. 将车辆降至适宜的作业高度,然后将举升机置于锁止位。

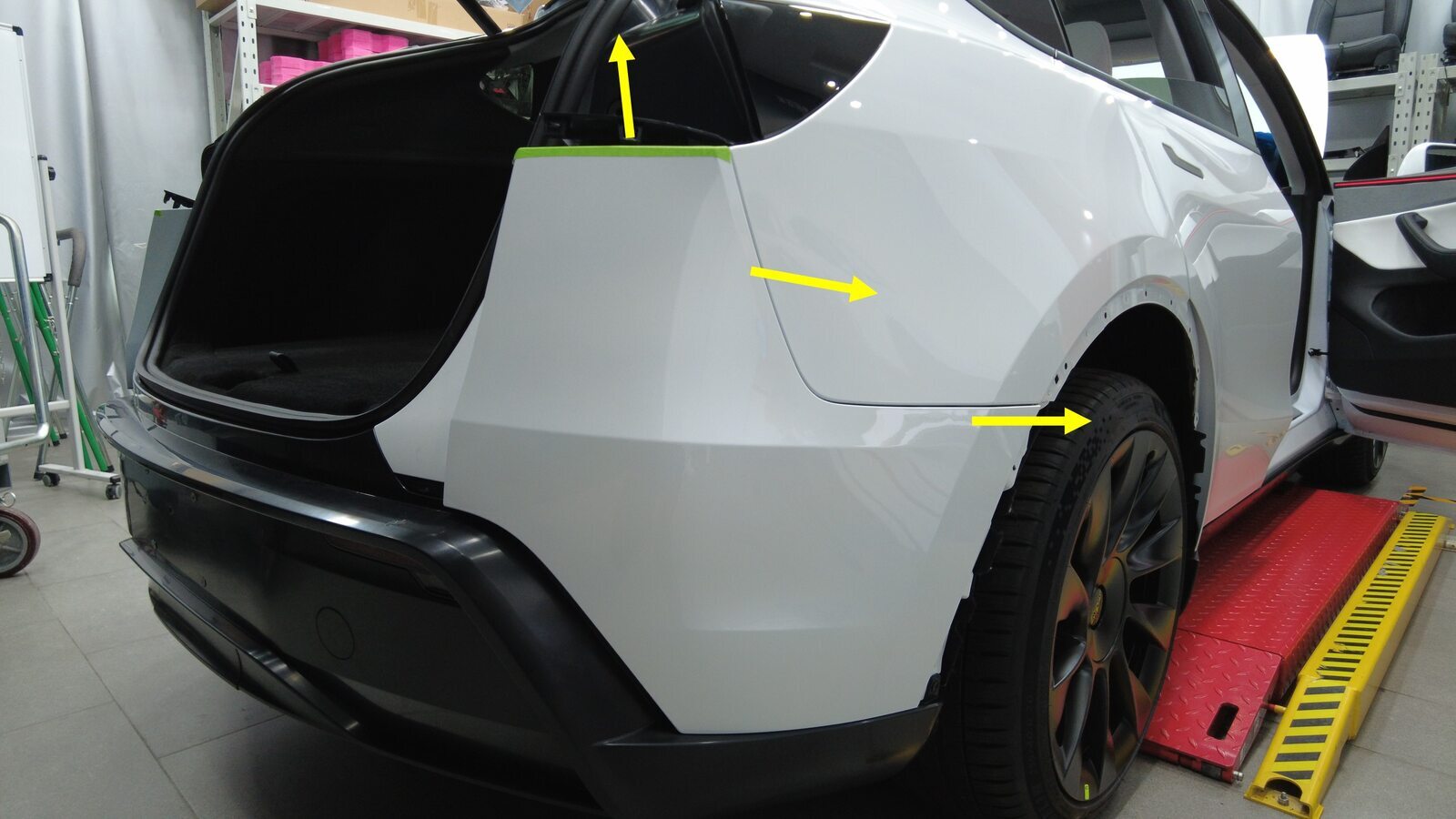

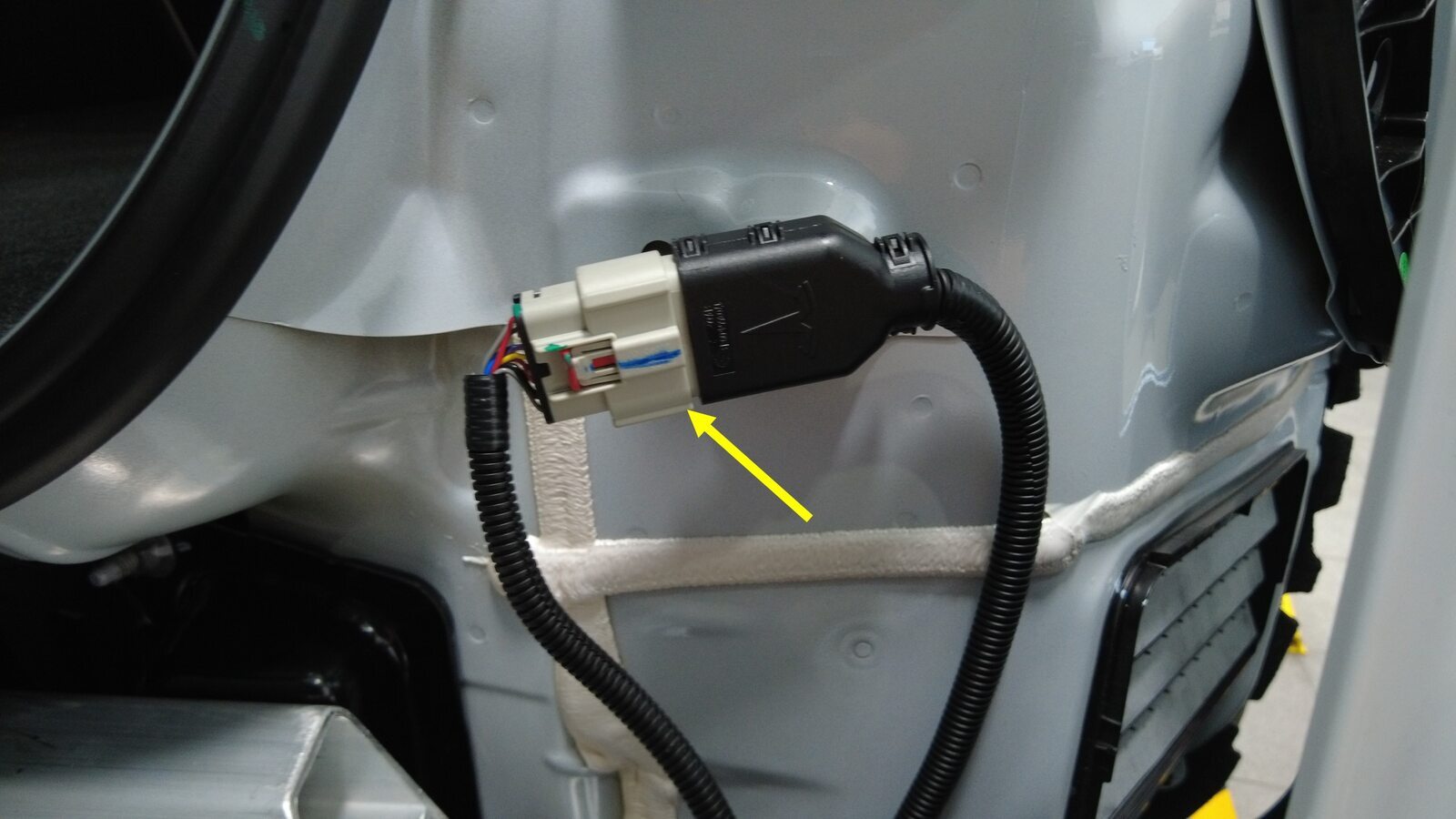

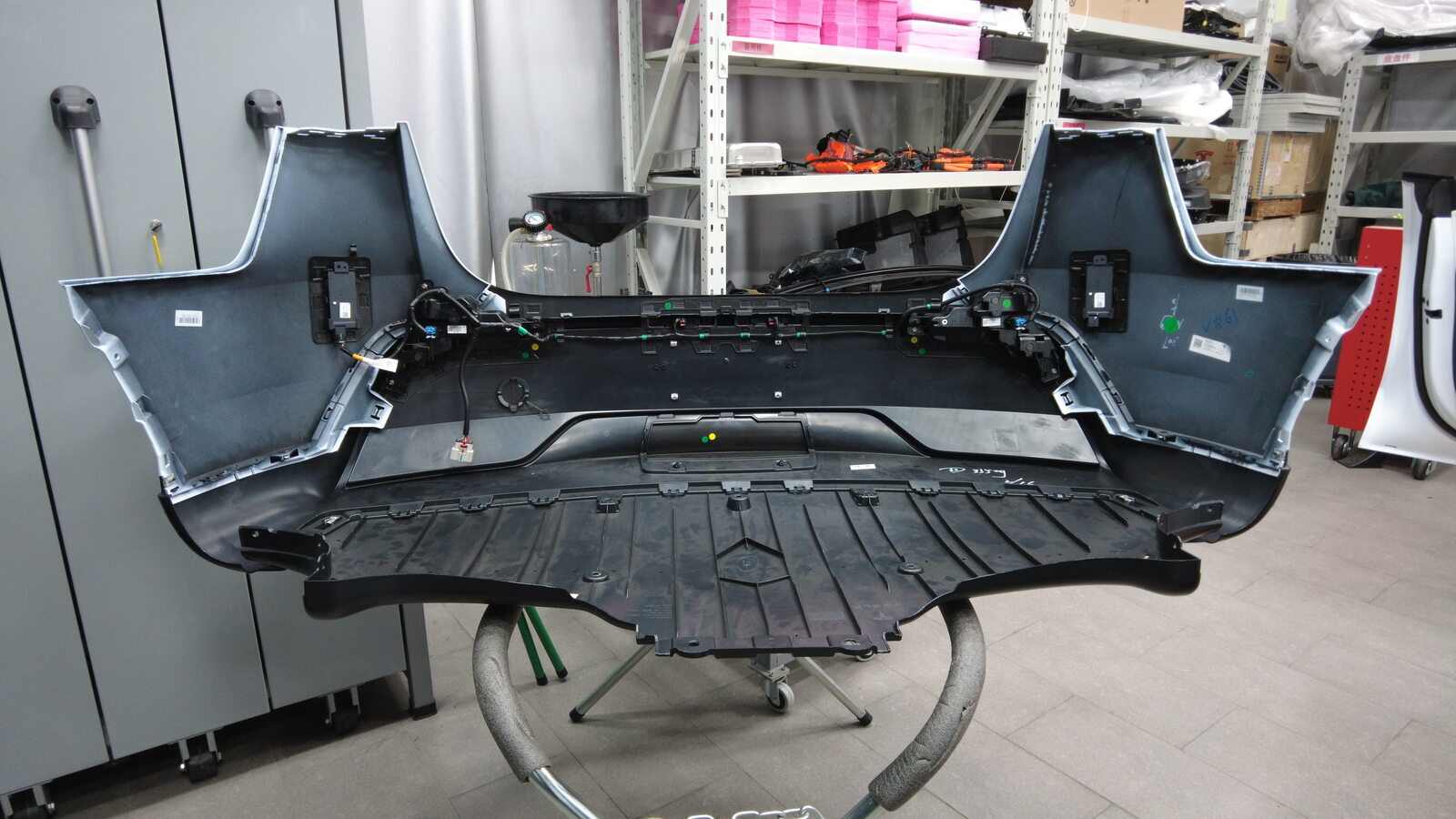

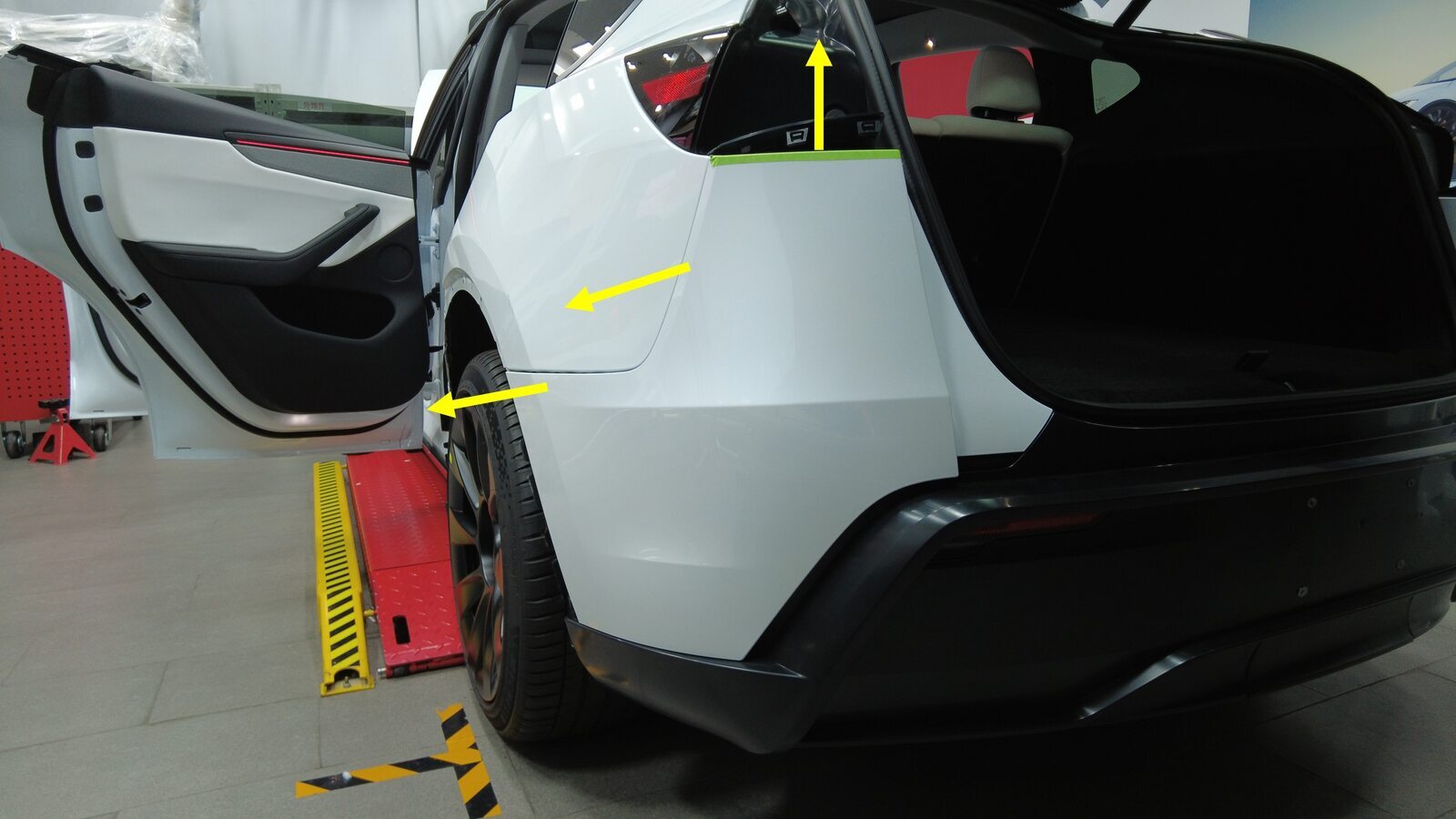

  13. 在协助下,将后饰板总成从车身上松开,断开电气连接器,然后将总成放置在有垫层的作业表面以防损坏。

安装

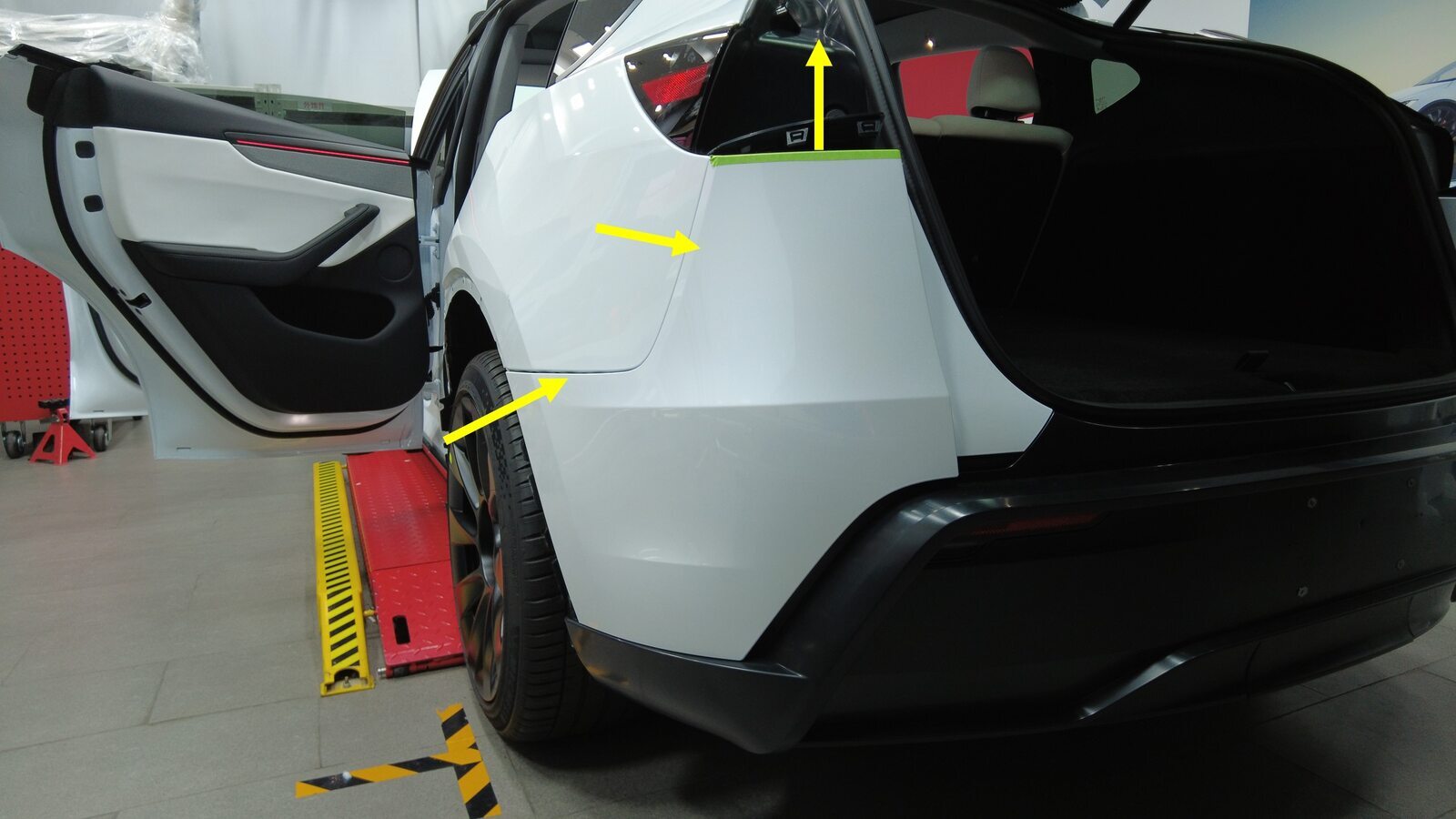

  1. 在协助下,连接电气连接器,然后将后饰板总成紧固到车身上。
  2. 安装将后饰板左角固定到车身的螺栓。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

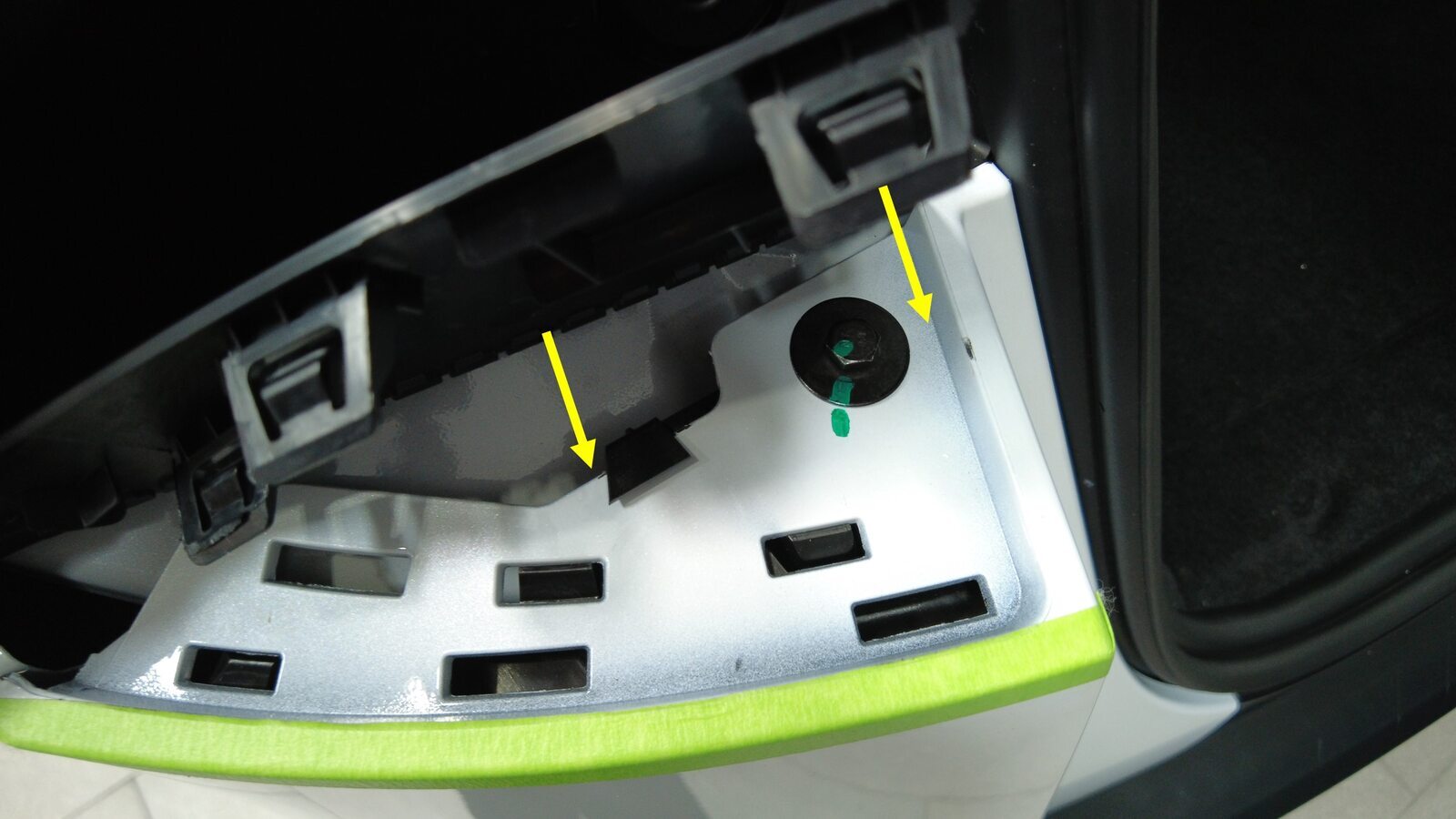

  3. 将卡子(3 个)紧固到左后凹槽饰板上。
  4. 安装将左后饰板固定到车身的螺栓。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
  5. 安装左后翼子板饰板。请参阅后翼子板轮眉饰件 - 左 ((拆卸和更换))
  6. 对右侧重复第2步至第5步。
  7. 揭下后饰板上部左右角上的遮蔽胶带。
  8. 将车辆举升到适宜的作业高度,然后将举升机降至锁止位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾。

    确保车门周围无其他物体。

  9. 安装将中间流线型护板固定到后扩散器的螺栓(2 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  10. 将螺栓(7 个)、推拉式卡子(6 个)和紧固件盖(2 个)安装后饰板扩散器上。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  11. 完全降下车辆。
  12. 关闭掀背尾门。
  13. 将车辆从举升机上移走。
