前车门限位器 ((拆卸和更换))

校正代码 1133010502 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1454796-00-A 车窗开关工具套件

扭矩规格

表 1. 扭矩规格前车门限位器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前车门限位器固定到车身的螺栓
24 Nm (17.7 lbs-ft)
  • T40 梅花套筒
重复使用
将左前车门限位器固定到左前车门的螺母(2 个)
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 拆下左前车门扬声器。请参阅扬声器 - 前车门(拆卸和更换)

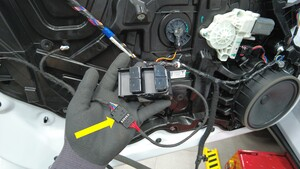

  2. 将车窗开关工具连接到左前车门电气线束,然后升起左前车窗。

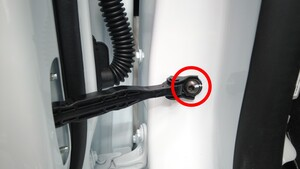

  3. 拆下将左前车门限位器固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花套筒

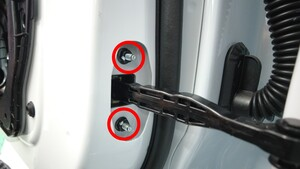

  4. 拆下将左前车门限位器固定到左前车门的螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

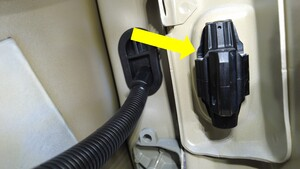

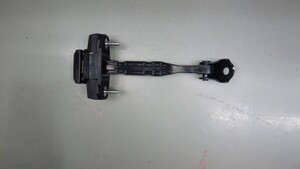

  5. 将手伸入车门开口内,将限位器从车门上拆下。

安装

  1. 将限位器穿过车门开口,放置入位。
  2. 安装将左前车门限位器固定到车身的螺栓。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花套筒
  3. 安装将左前车门限位器固定到左前车门的螺母(2 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  4. 完全降下左前车窗。
  5. 断开车窗开关工具。
  6. 拆下左前车门扬声器。请参阅扬声器 - 前车门(拆卸和更换)
