中控台 2.0 - 储物空间滑盖 ((拆卸和更换))

校正代码 1519020902 FRT 0.54 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-04-09: 添加了前侧面板和脚垫相关步骤，以及用于紧固滑门总成的螺钉的各相关步骤。

扭矩规格

表 1. 扭矩规格： 中控台 2.0 - 储物空间滑盖 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将滑门总成固定到中控台的螺钉（12 个）
1.2 Nm (.9 lbs-ft)
  • 梅花 T20 套筒
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用
将滑门总成固定到中控台的螺钉
1.5 Nm (1.1 lbs-ft)
  • 梅花 T10 批头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆下中控台后端面板。请参阅 中控台 - 后侧下饰盖 ((拆卸和更换))。
  2. 拆下中控台左后和右后侧面板。请参阅 侧板 - 后 - 中控台 - LH（拆卸和更换）。
  3. 拆下左侧和右侧脚垫。
  4. 拆下左右前侧面板。请参阅 侧饰板 - 前 - 中控台 - 左 ((拆卸和更换))。
  5. 拆下手机托盘外围。请参阅 外围 - 手机托盘 - 中控台（拆卸和更换）。
  6. 拆下左右曲棍球杆。请参阅 曲棍球杆形饰板 - 中控台 - 左 ((拆卸和更换))。
  7. 拆下中控台手机托盘和感应式充电器模块总成。请参阅 电话托盘 - 中控台 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿分离手机托盘和感应式充电器模块。
  8. 拆下中控台上面板。请参阅 面板 - 顶端 - 中控台（拆卸和更换）。

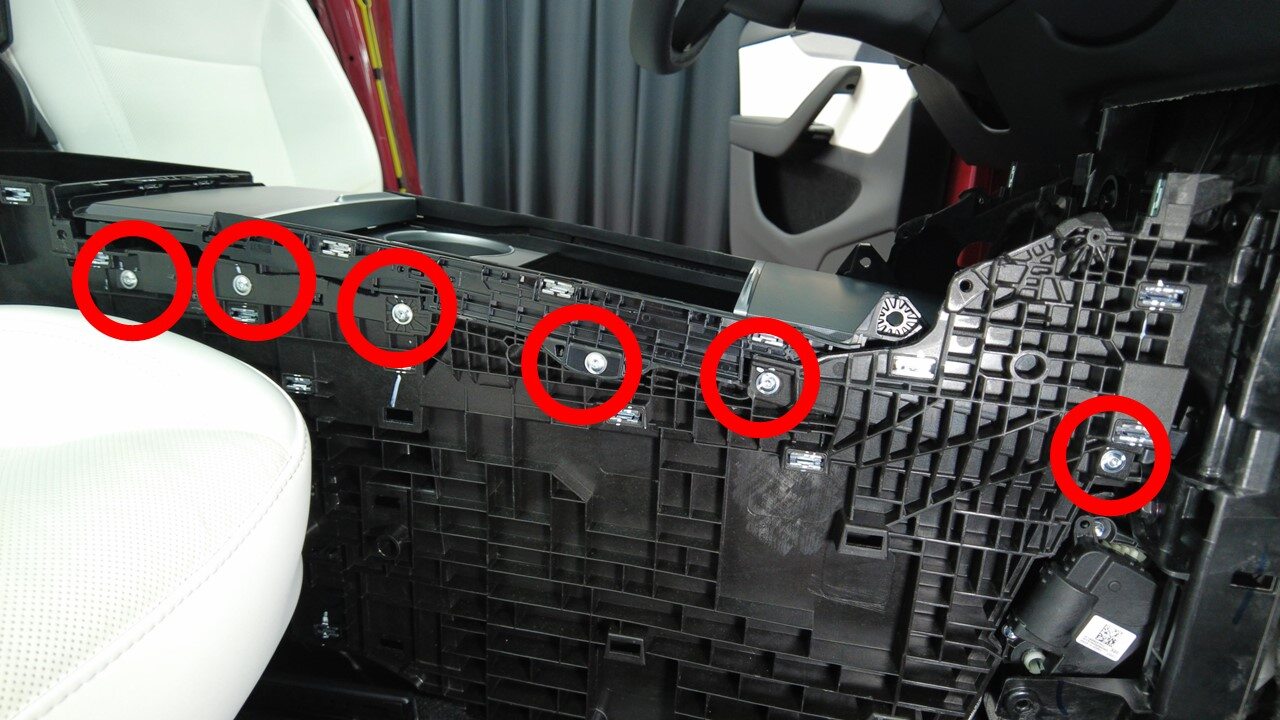

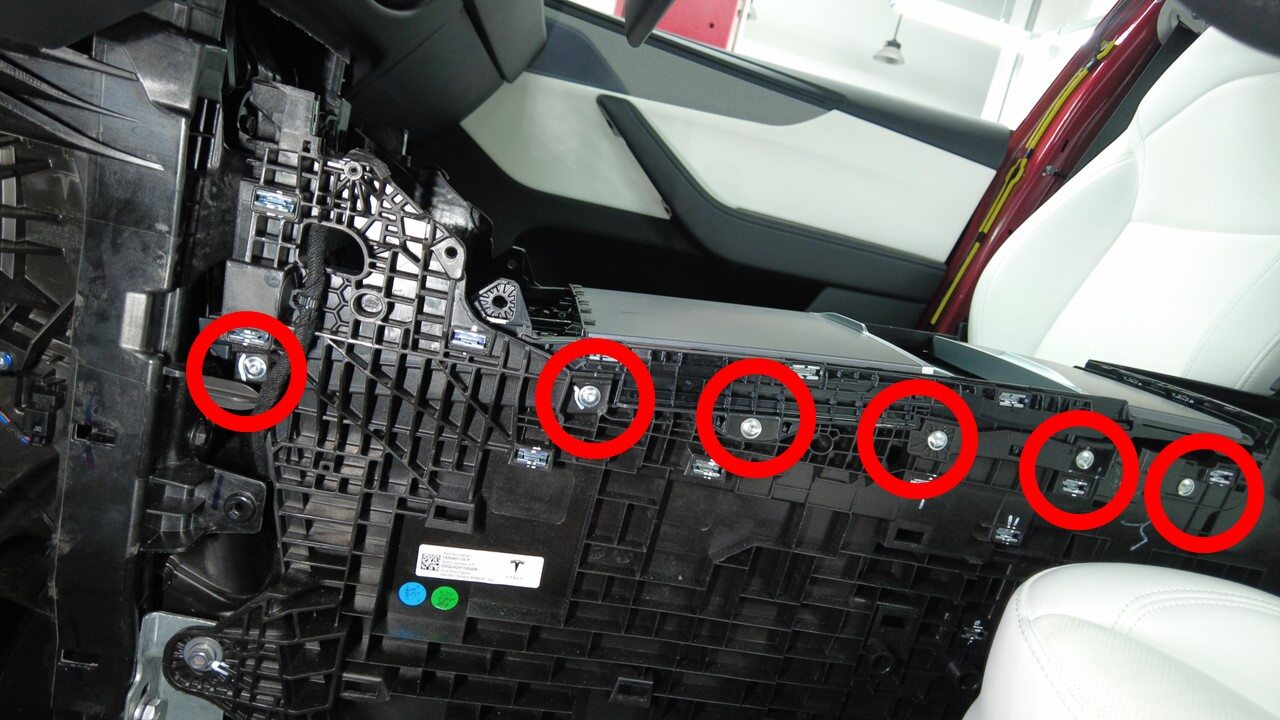

  9. 拆下将滑门总成固定到中控台的螺钉（12 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

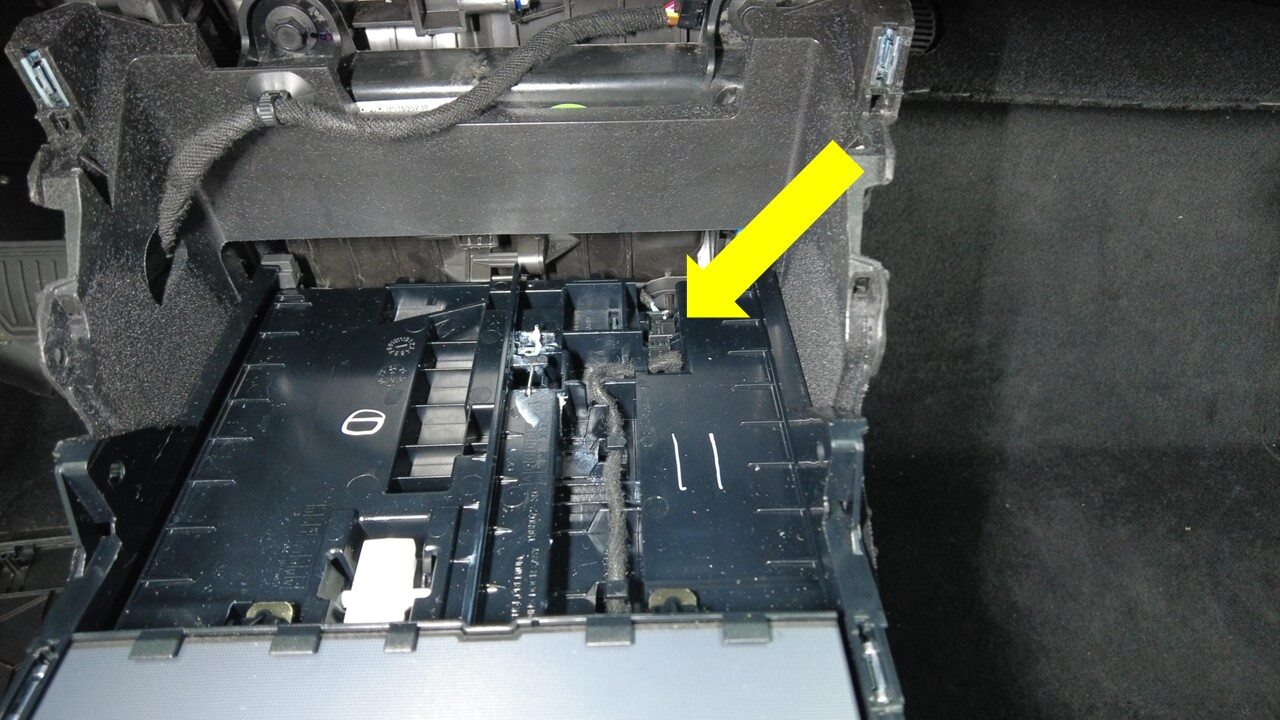

  10. 拆下将滑门总成固定到中控台的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

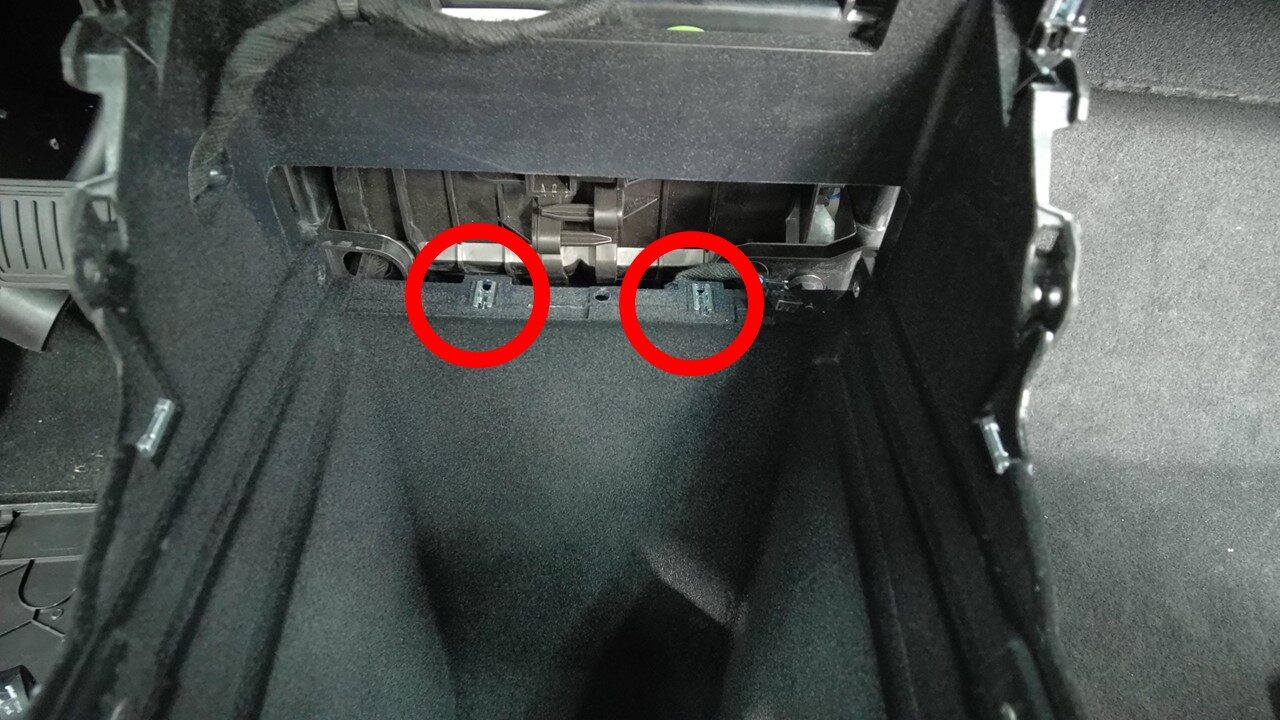

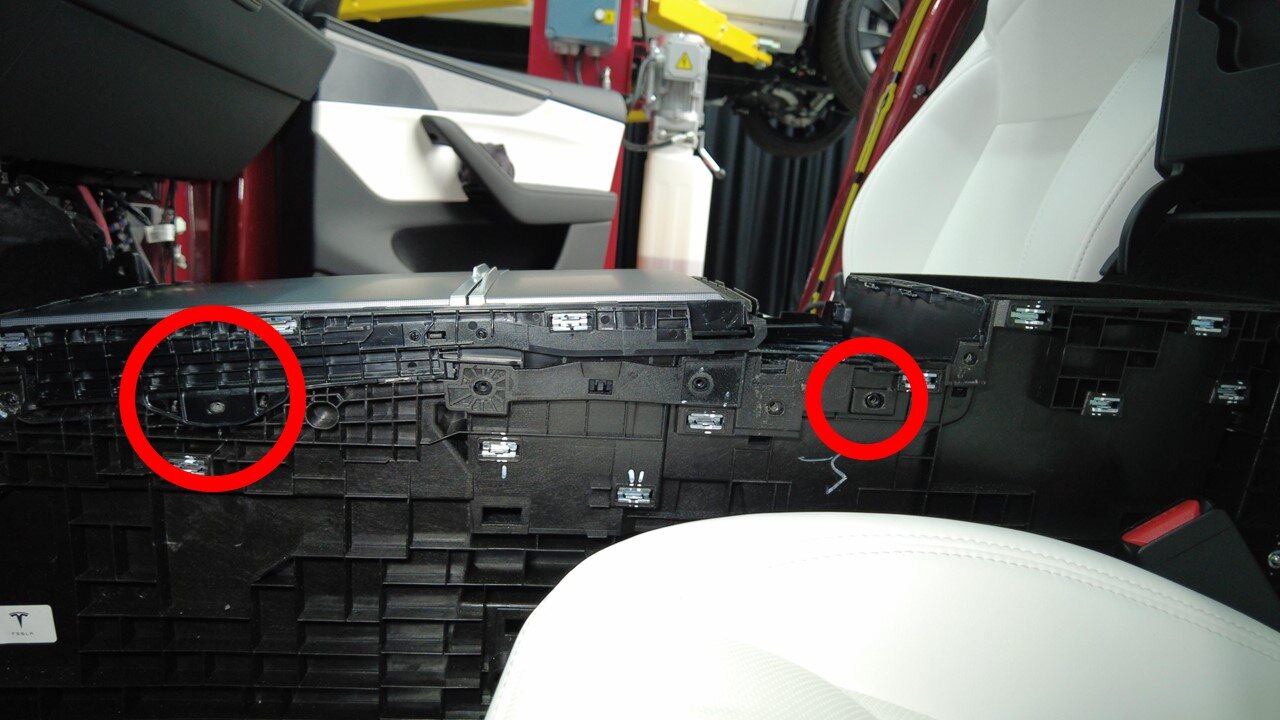

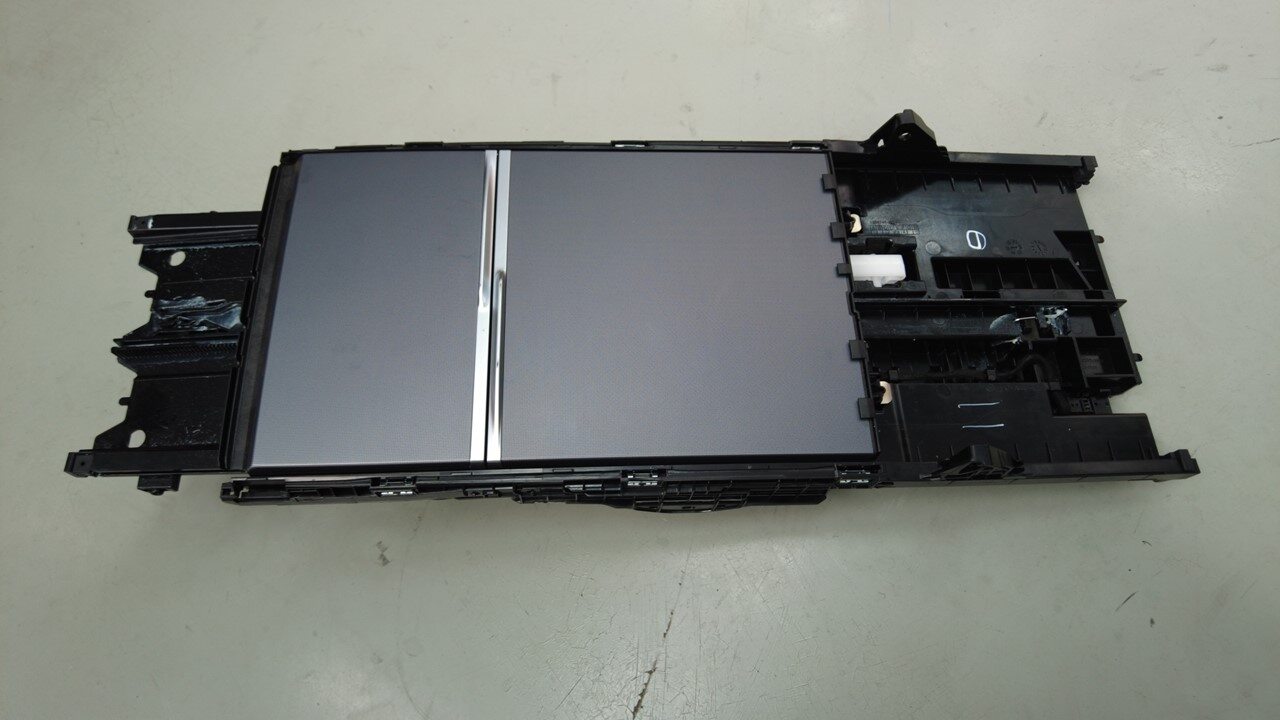

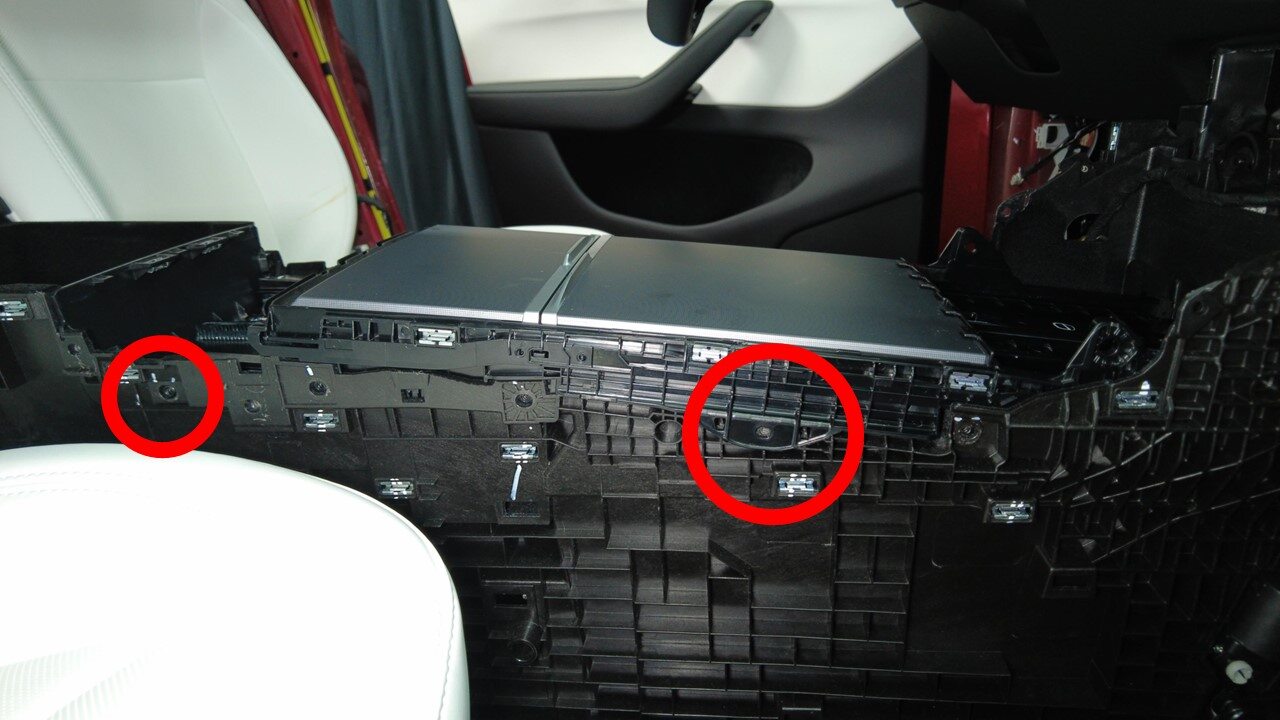

  11. 断开线束连接器，然后松开卡子（6 个），将滑门总成从中控台上拆下。

安装

  1. 连接线束连接器，然后安装将滑门总成固定到中控台上的卡子（6 个）。
  2. 安装将滑门总成固定到中控台的螺钉。
    1.5 Nm (1.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装将滑门总成固定到中控台的螺钉（12 个）。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T20 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  4. 安装中控台上面板。请参阅 面板 - 顶端 - 中控台（拆卸和更换）。
  5. 安装中控台手机托盘和感应式充电器模块总成。请参阅 电话托盘 - 中控台 ((拆卸和更换))。
  6. 安装左右曲棍球杆。请参阅 曲棍球杆形饰板 - 中控台 - 左 ((拆卸和更换))。
  7. 安装手机托盘外围。请参阅 外围 - 手机托盘 - 中控台（拆卸和更换）。
  8. 安装左右前侧面板。请参阅 侧饰板 - 前 - 中控台 - 左 ((拆卸和更换))。
  9. 安装中控台左后和右后侧面板。请参阅 侧板 - 后 - 中控台 - LH（拆卸和更换）。
  10. 安装左侧和右侧脚垫。
  11. 安装中控台后端面板。请参阅 中控台 - 后侧下饰盖 ((拆卸和更换))。
