掀背车门 ((拆卸和更换))

校正代码 1010020402 FRT 2.40 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1080562-00-A - 伸缩式前备箱盖支撑杆

扭矩规格

表 1. 扭矩规格掀背车门 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将右侧接地线束固定到掀背尾门总成的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
更换
将基础版扰流板固定到掀背尾门的螺母(3 个)
5 Nm (3.7 lbs-ft)
  • 10 毫米深套筒
重复使用
将掀背尾门固定到车辆的螺栓(4 个)
24 Nm (17.7 lbs-ft)
  • 13 毫米套筒
重复使用
左右掀背尾门球头销支架螺栓(2 个)
20 Nm (14.7 lbs-ft)
  • 13 毫米深套筒
重复使用

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 打开掀背尾门。
  3. 拆下掀背尾门下部左右缓冲止动块。请参阅
  4. 拆下掀背尾门左右楔形减震器。请参阅掀背尾门楔形减震器 - LH(拆卸和更换)
  5. 拆下左右挡块。请参阅缓冲止动块 - 掀背尾门 - LH(拆卸和更换)

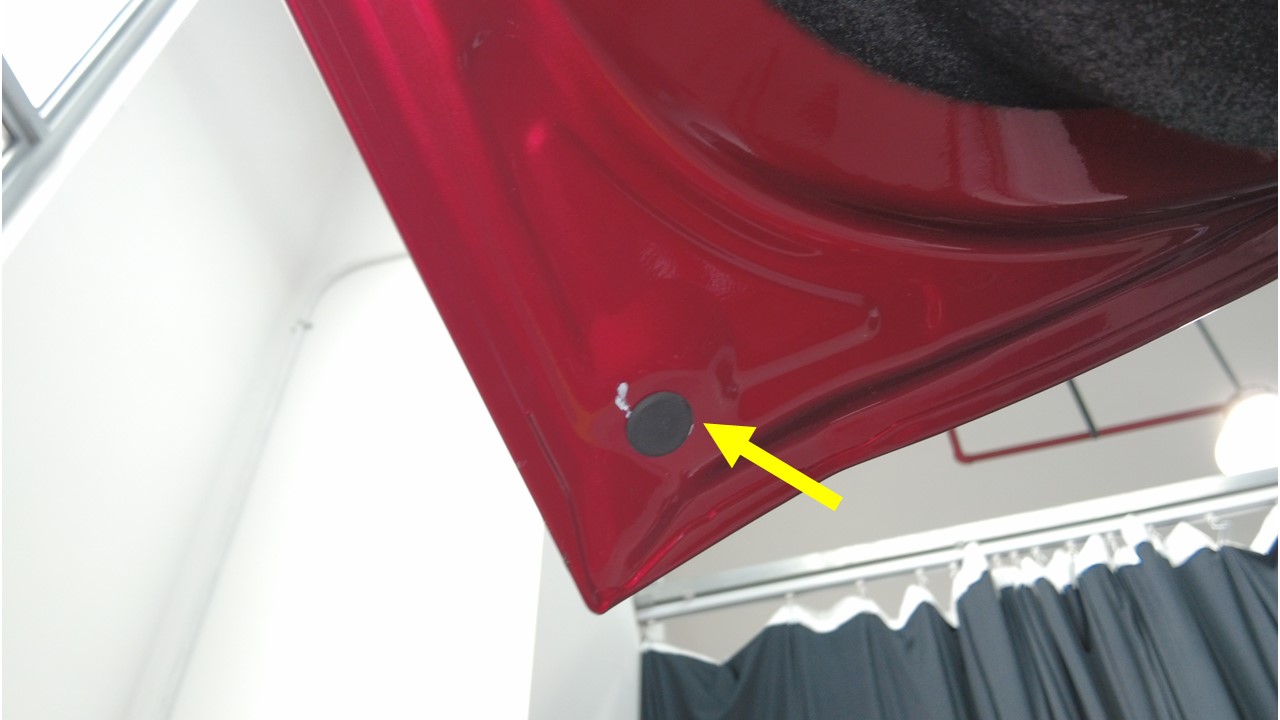

  6. 拆下掀背尾门下部左右插塞。
    图 1. 左侧如图所示,右侧类似

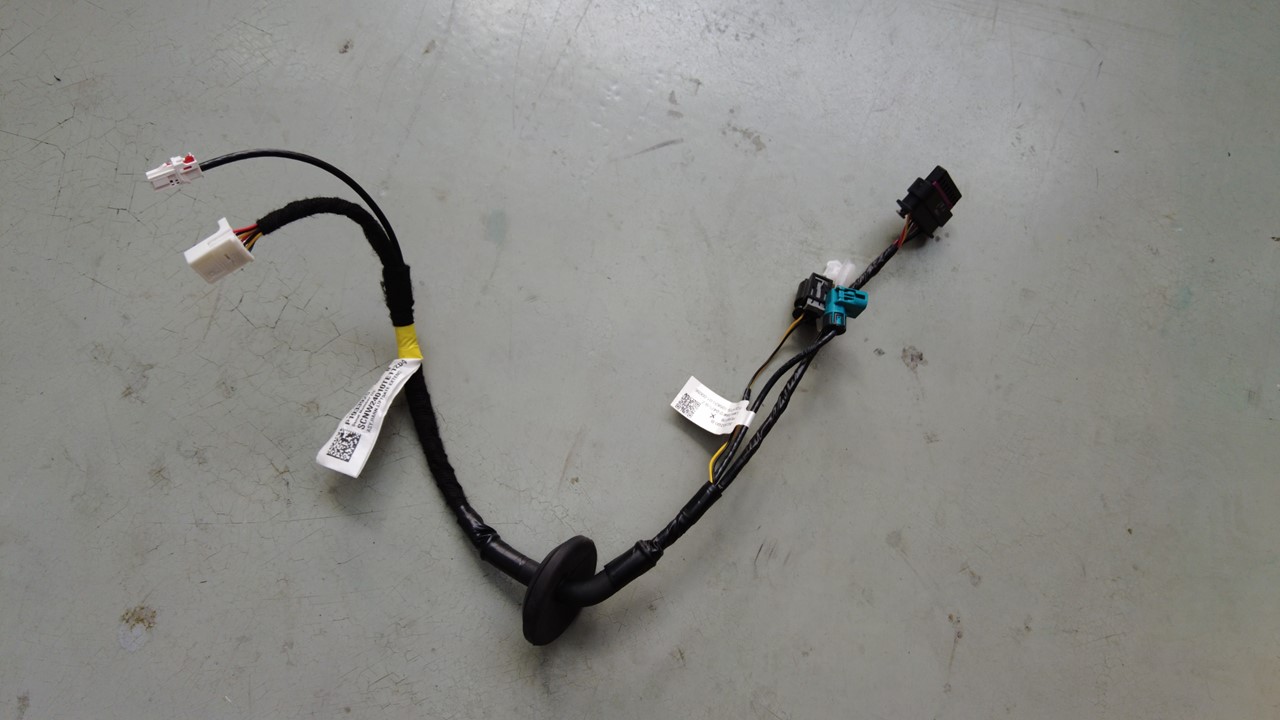

  7. 拆下掀背尾门线束和线束索环。请参阅线束 - 掀背车门 - 高级扬声收音器 ((拆卸和更换))

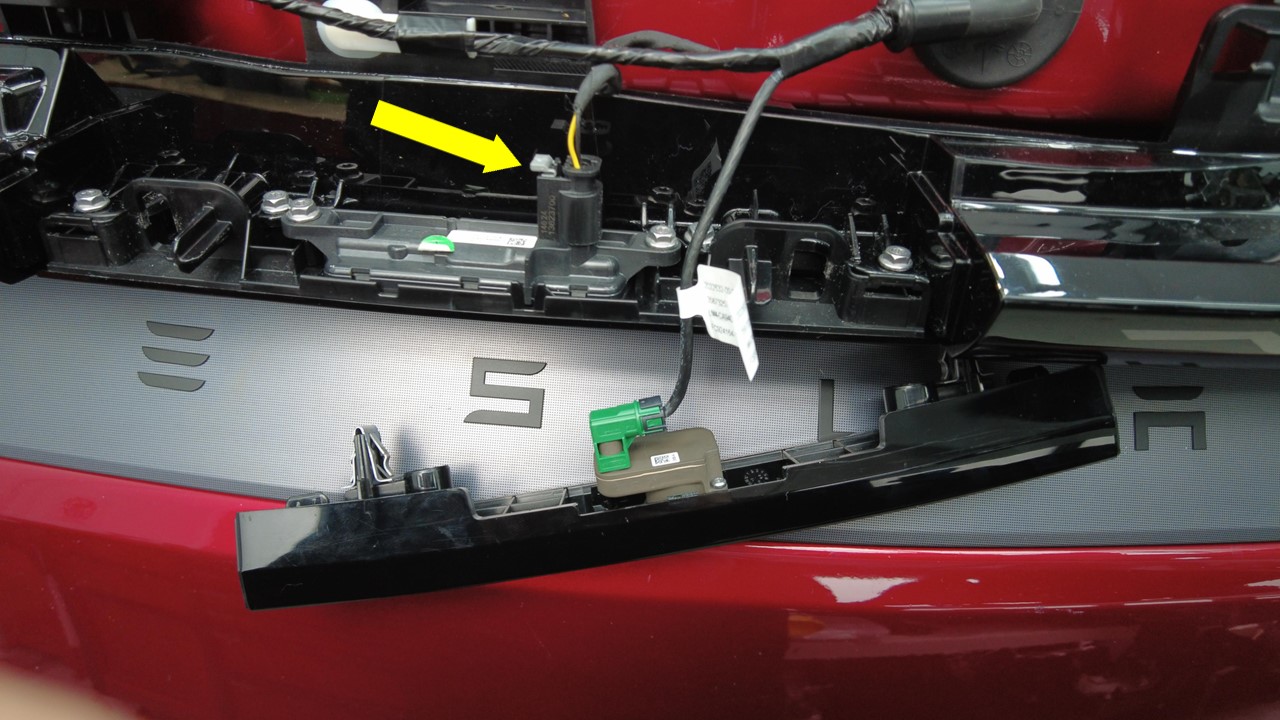

  8. 断开背光灯玻璃加热器负极连接器。

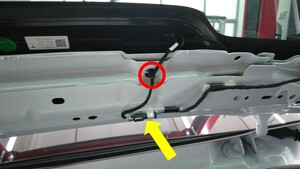

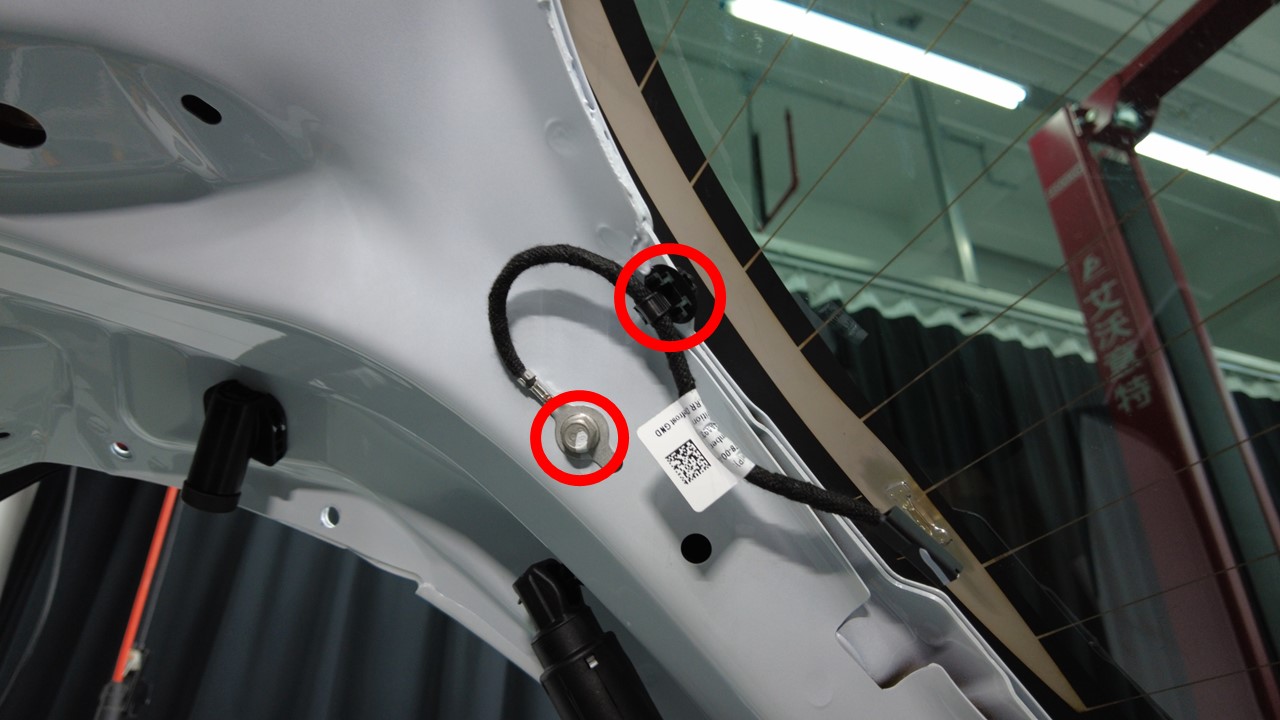

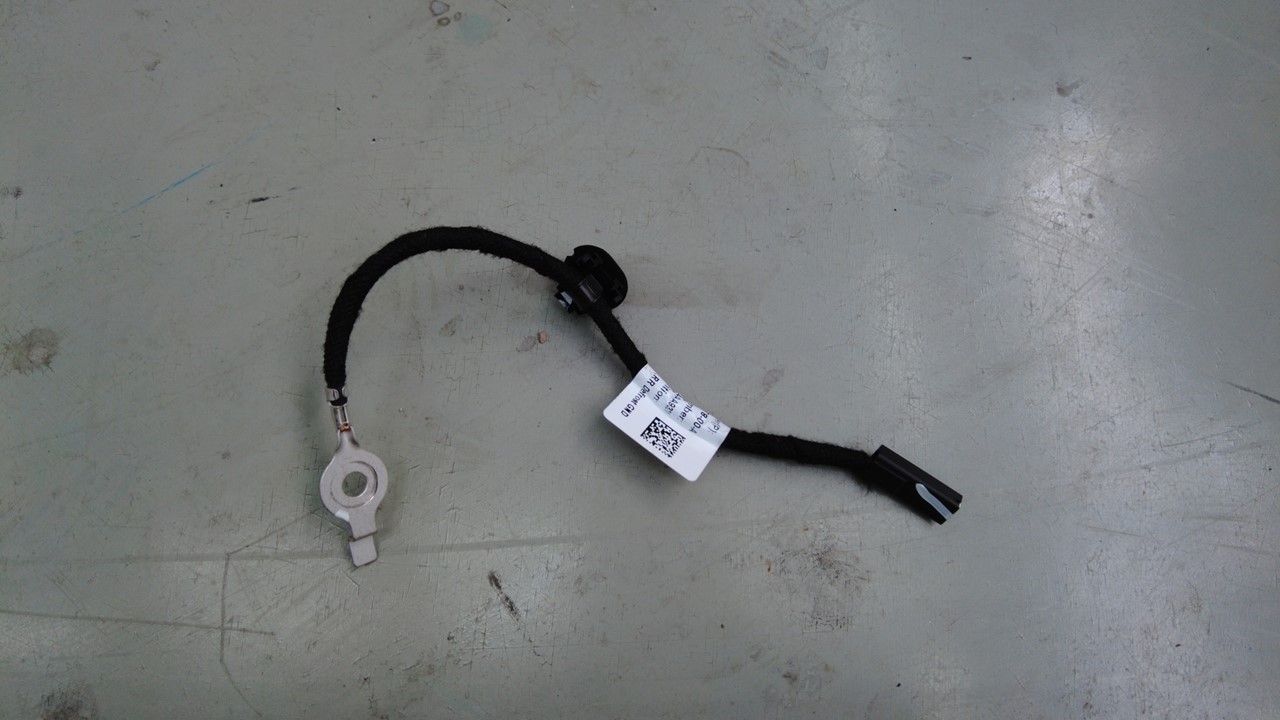

  9. 拆下将右侧接地线束固定到掀背尾门总成的夹子和螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  10. 拆下掀背尾门卷带闩锁。请参阅掀背车门拉紧闩锁 ((拆卸和更换))
  11. 拆下调谐质量阻尼器。请参阅

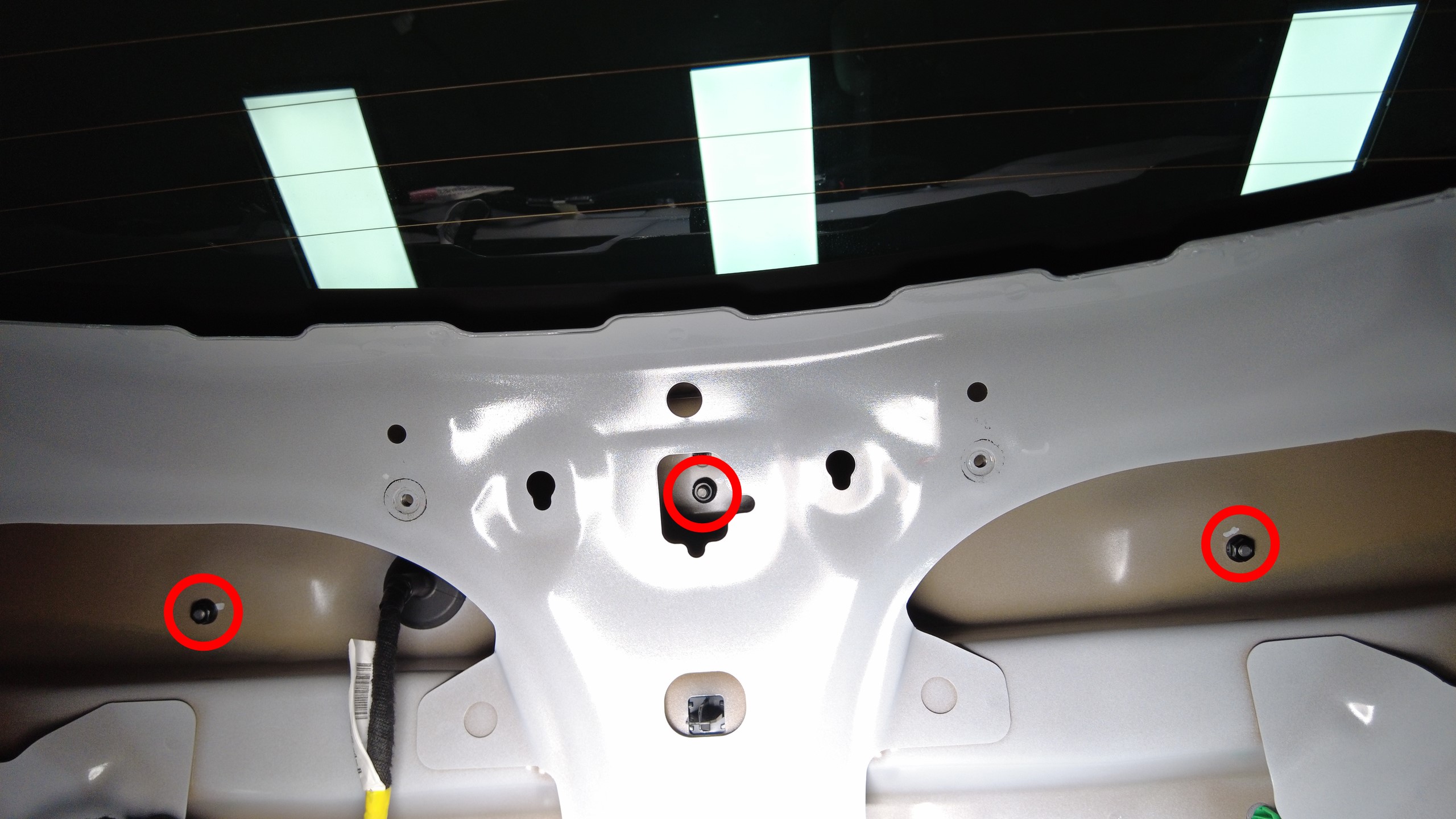

  12. 拆下将基础版扰流板固定到掀背尾门的螺母(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  13. 拆下扰流板外面板。请参阅扰流板外部面板 ((拆卸和更换))
  14. 拆下尾灯。请参阅尾灯 - 掀背车门 ((拆卸和安装))

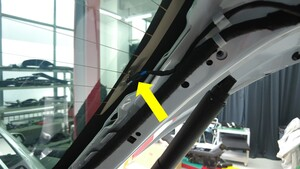

  15. 断开掀背尾门把手开关连接器。

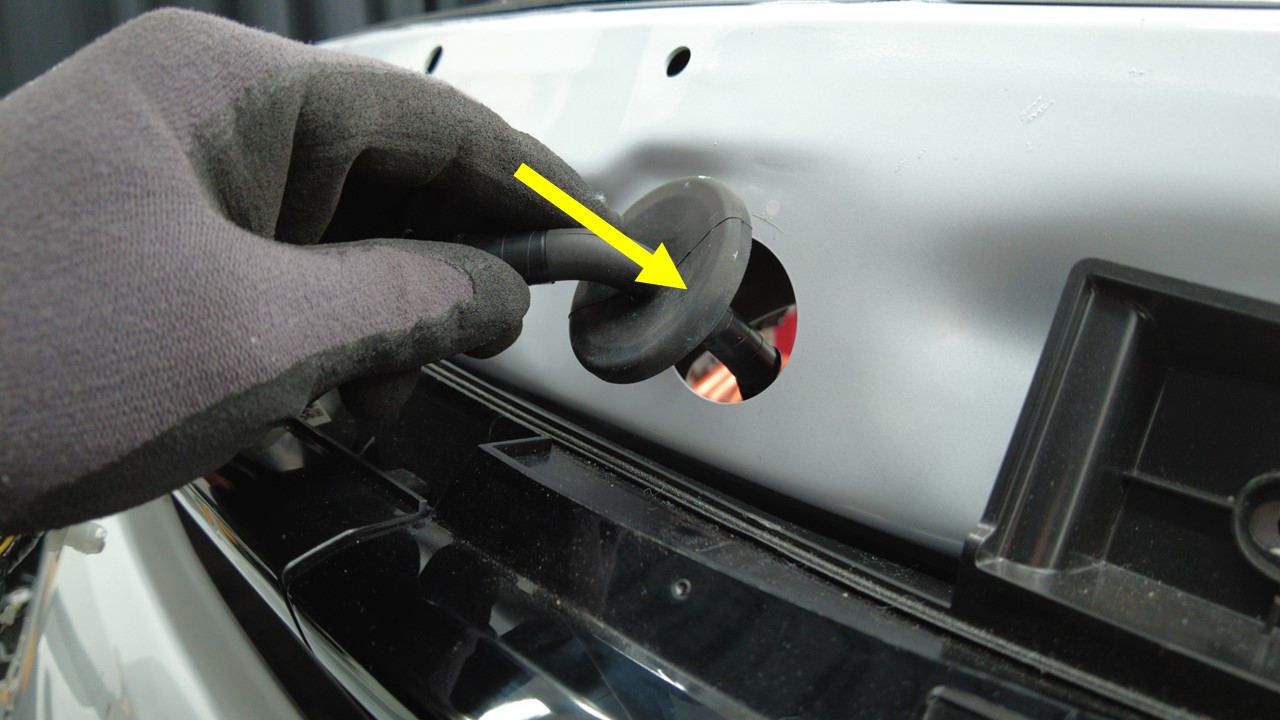

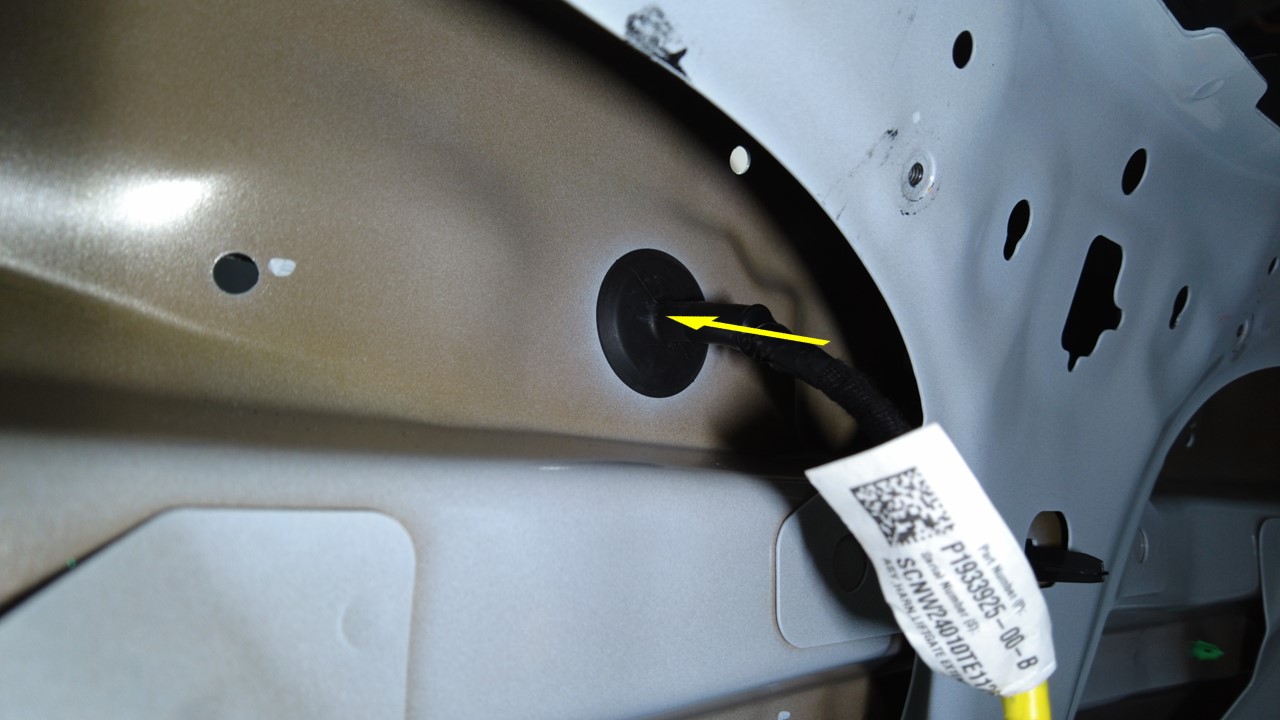

  16. 将掀背尾门线束延伸线从掀背尾门总成上拆下。
  17. 拆下背光灯玻璃。请参阅背光灯玻璃 ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    无需将中央高位制动灯从背光灯玻璃上拆下。
  18. 使用伸缩式前备箱盖支撑杆撑起掀背尾门。

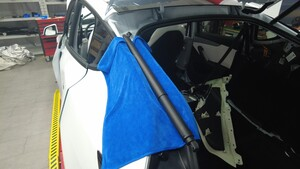

  19. 在掀背尾门左右侧柱上放置车间毛巾。

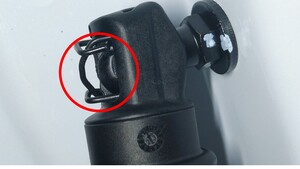

  20. 松开将左右电动支柱上部球头销固定到掀背尾门的弹簧夹(2 个),然后将支柱放置在门框上。
    图 2. 左侧如图所示,右侧类似
  21. 拆下伸缩式前备箱盖支撑杆。
    Informational PurposesAn informational icon, calling your attention
    执行拆卸后步骤时,建议寻求他人协助。

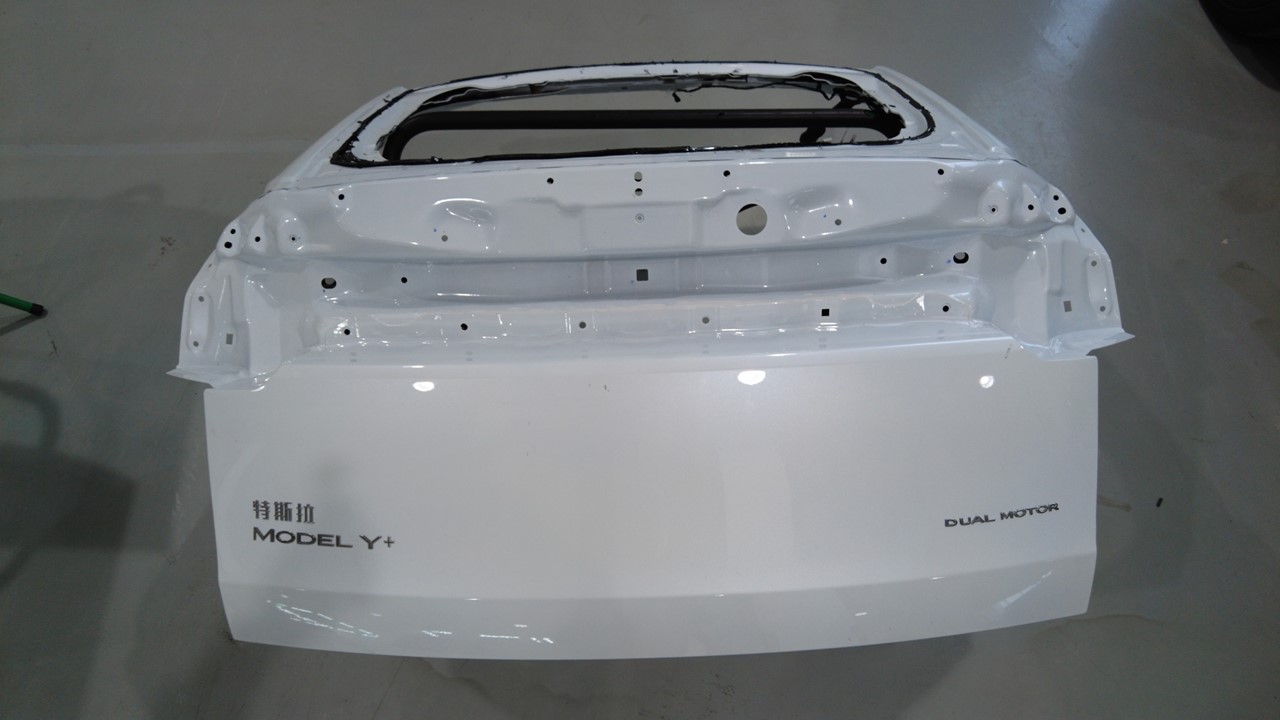

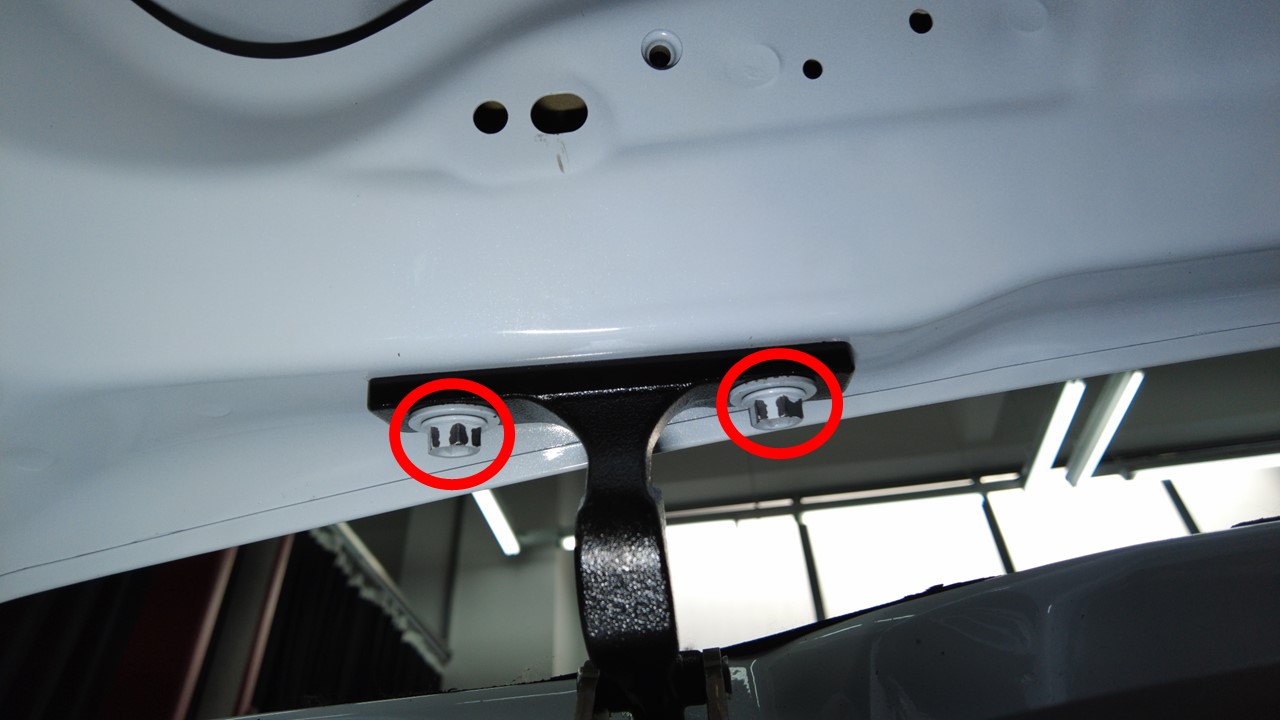

  22. 在协助下,拆下将掀背尾门固定到车辆的螺栓(4 个),然后将掀背尾门放置在台架上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

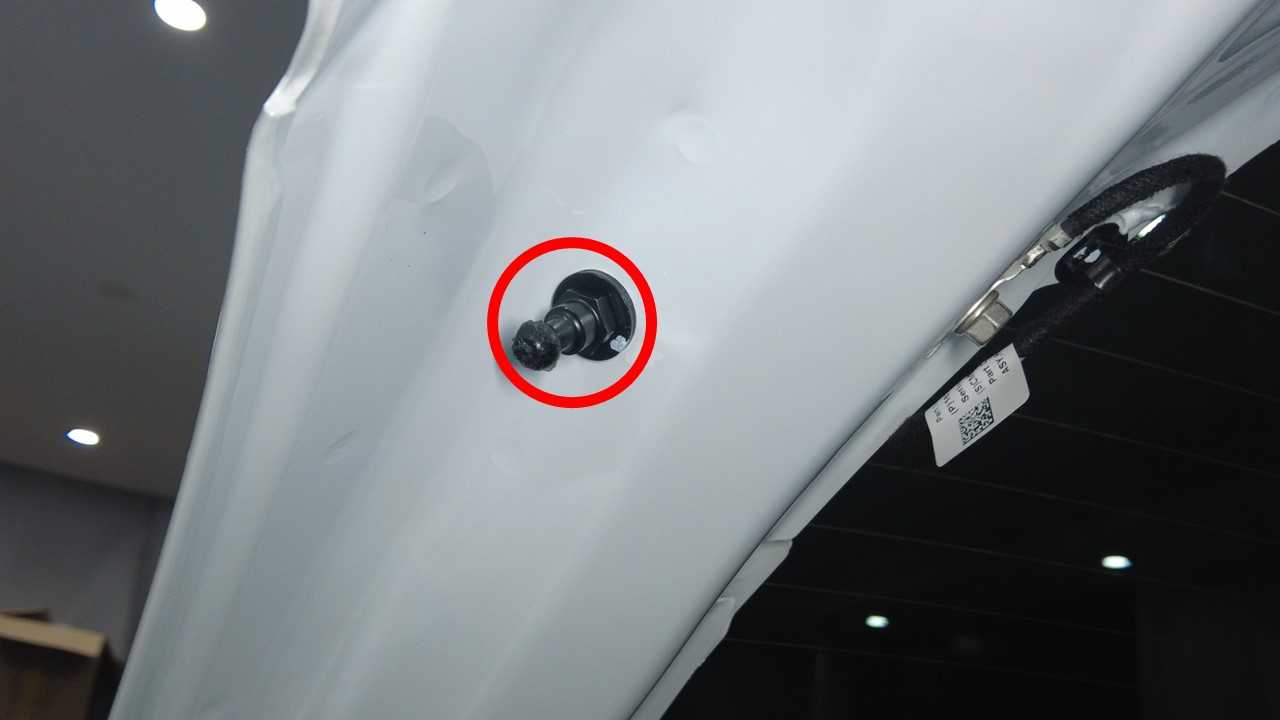

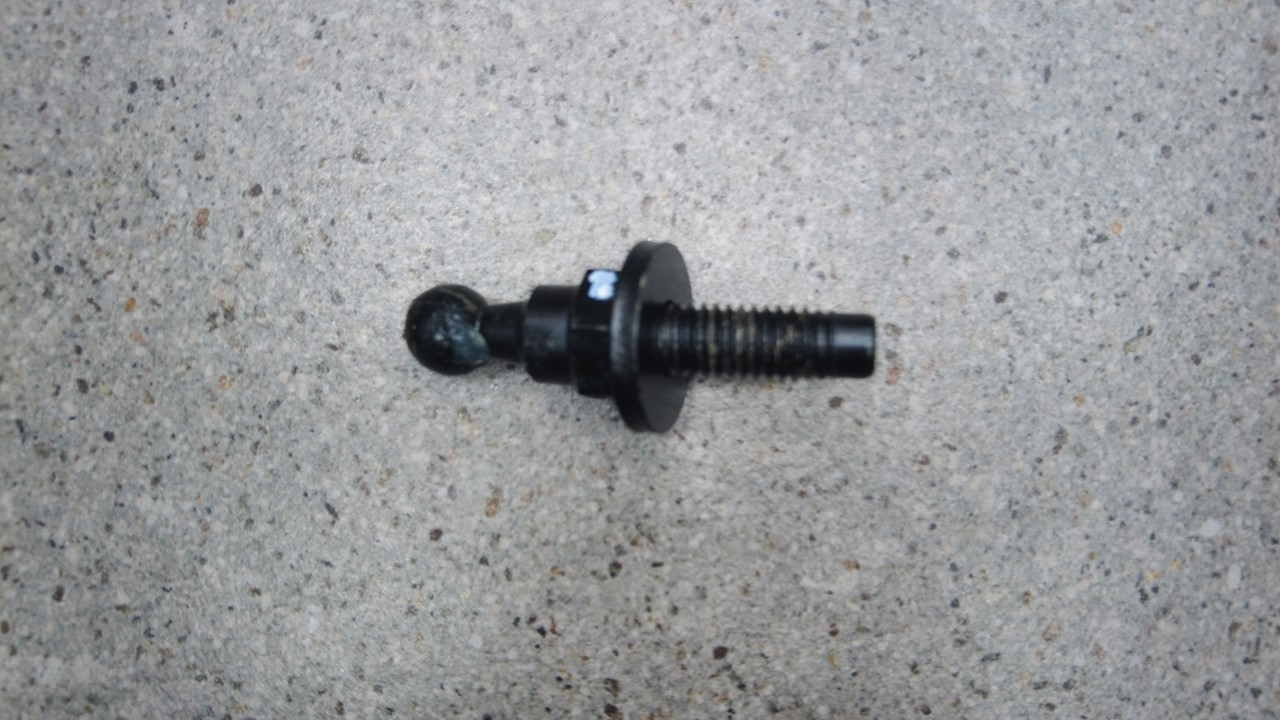

  23. 将掀背尾门左右球头销支架螺栓(2 个)从掀背尾门上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
    图 3. 左侧如图所示,右侧类似

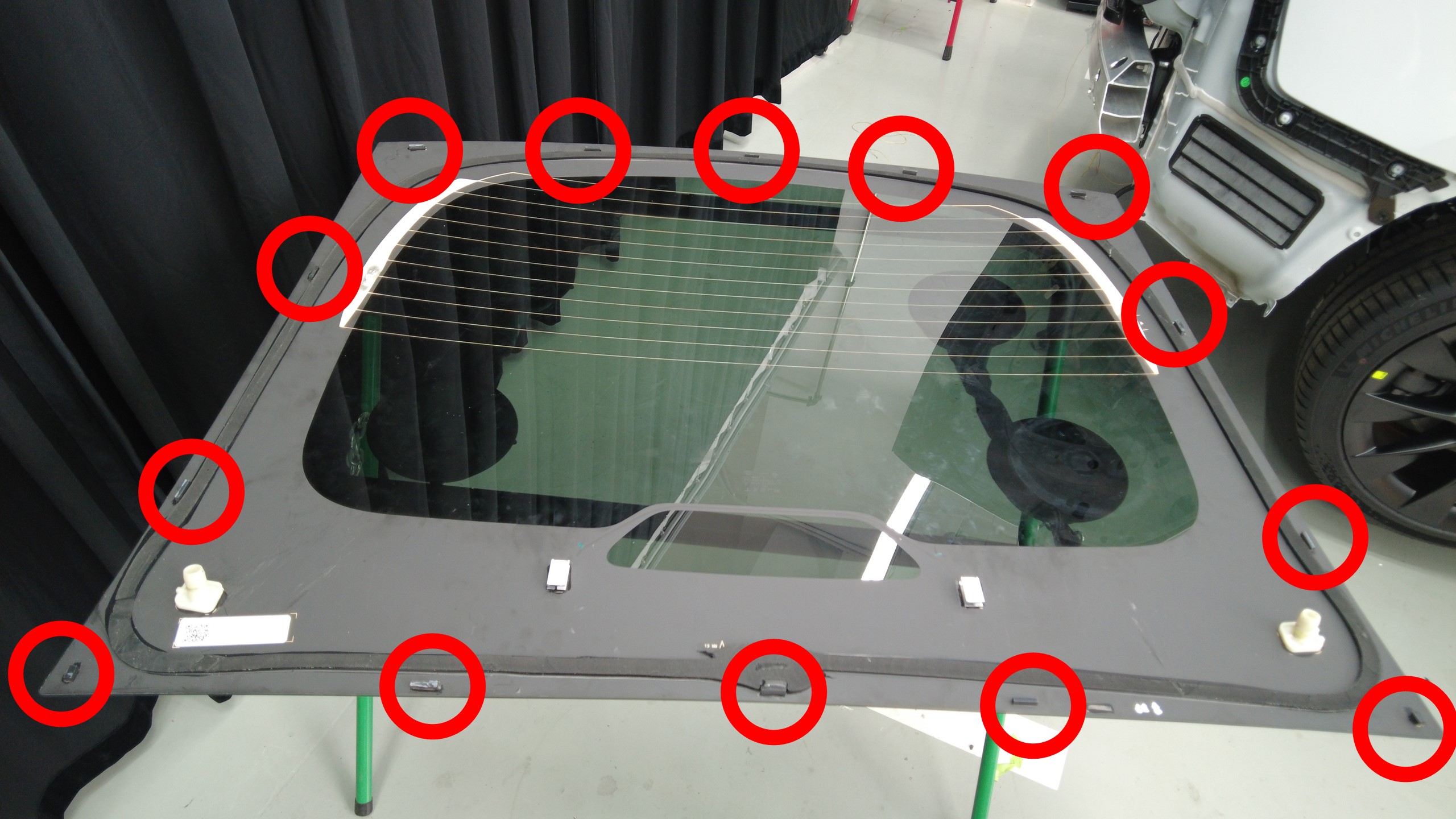

  24. 拆下并弃用所有垫片。
  25. 彻底清除车身和玻璃上残留的玻璃胶和垫片胶。

安装

  1. 在协助下,将新的掀背尾门放置在支撑架上。
  2. 将掀背尾门左右球头销支架螺栓(2 个)安装到掀背尾门上。
    20 Nm (14.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
    图 4. 左侧如图所示,右侧类似
  3. 在协助下,手动拧紧将掀背尾门固定到车辆的螺栓(4 个)。

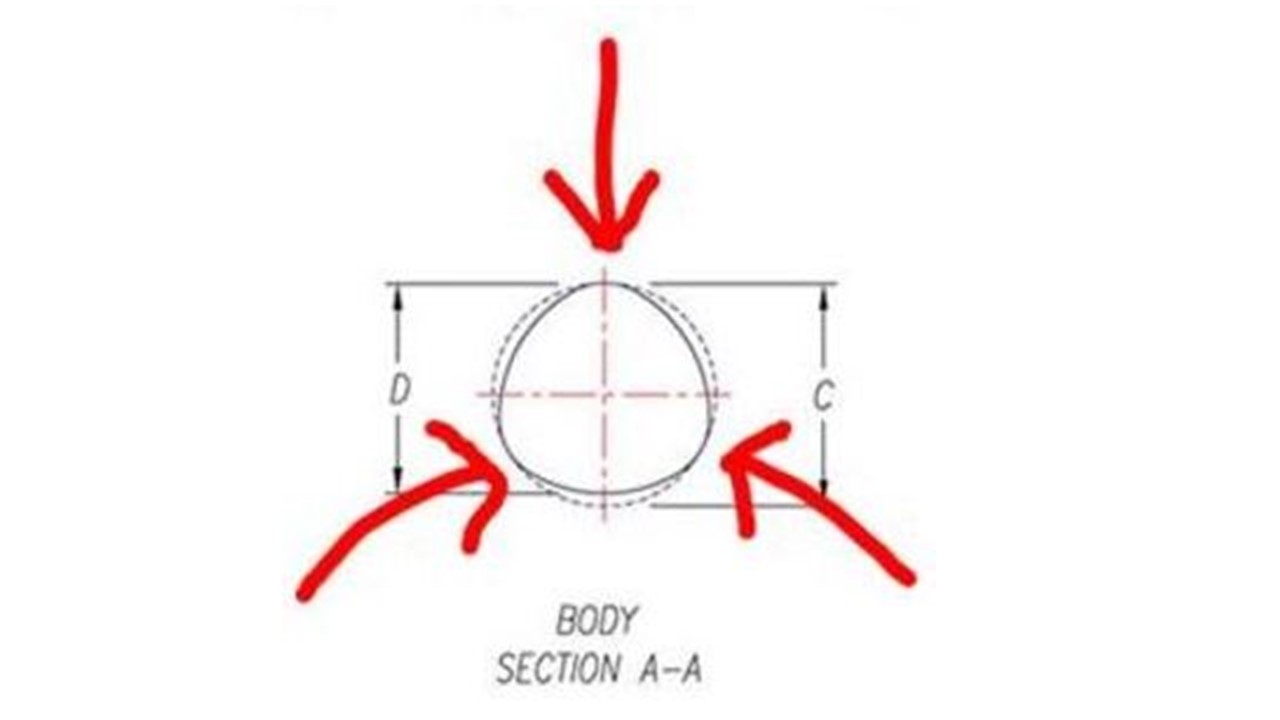

  4. 紧固将左右电动支柱上部球头销固定到掀背尾门的弹簧夹(2 个)。
    Informational PurposesAn informational icon, calling your attention
    确保弹簧夹已重置。
    图 5. 左侧如图所示,右侧类似
  5. 安装掀背尾门线束和线束索环。请参阅线束 - 掀背车门 - 高级扬声收音器 ((拆卸和更换))
  6. 安装掀背尾门卷带闩锁。请参阅掀背车门拉紧闩锁 ((拆卸和更换))
  7. 将掀背尾门线束延伸线安装到掀背尾门总成上,然后安装索环。
  8. 连接掀背尾门线束延伸线连接器(2 个)。
  9. 连接掀背尾门把手开关连接器。
  10. 安装尾灯。请参阅尾灯 - 掀背车门 ((拆卸和安装))
  11. 安装扰流板外面板。请参阅扰流板外部面板 ((拆卸和更换))
  12. 安装将基础版扰流板固定到掀背尾门的螺母(3 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  13. 安装调谐质量阻尼器。请参阅
  14. 安装掀背尾门左右楔形减震器。请参阅掀背尾门楔形减震器 - LH(拆卸和更换)
  15. 安装左右挡块。请参阅缓冲止动块 - 掀背尾门 - LH(拆卸和更换)
  16. 安装掀背尾门下部左右缓冲止动块。请参阅
  17. 安装掀背尾门下部左右插塞。
    图 6. 左侧如图所示,右侧类似
  18. 关闭掀背尾门以检查间隙/齐平度,然后根据需要进行调节。
  19. 打开掀背尾门。

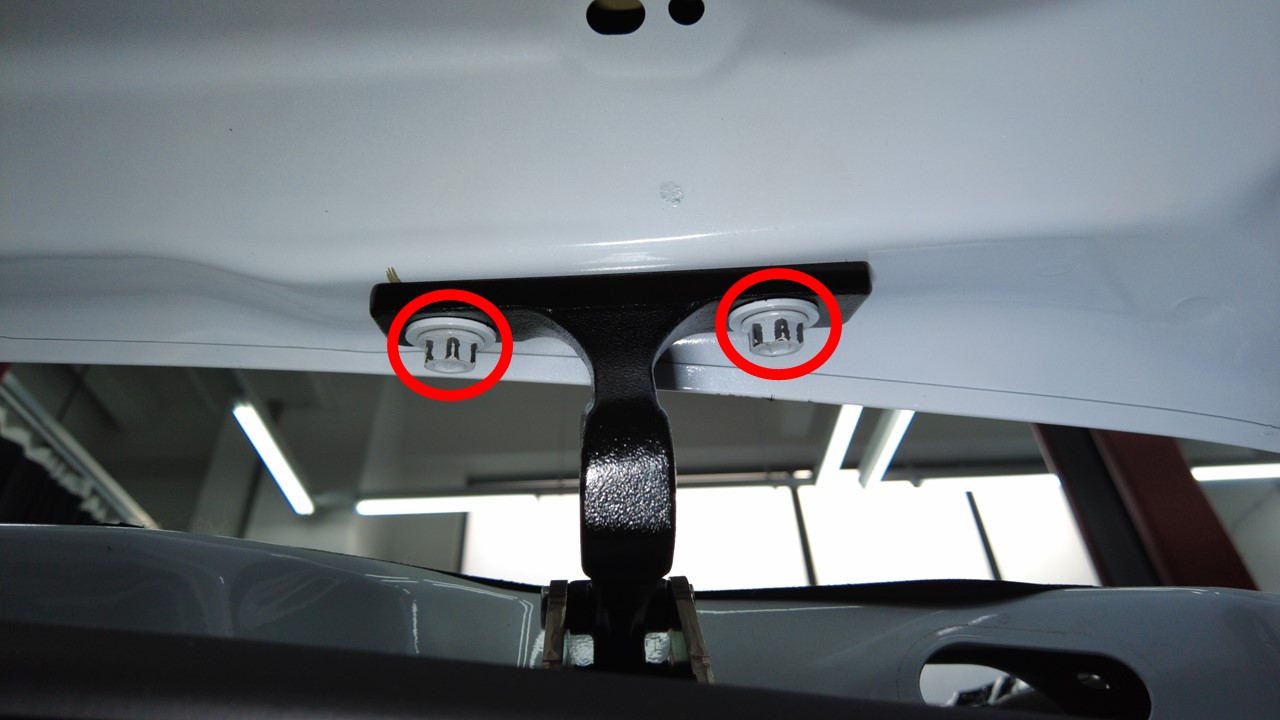

  20. 安装将掀背尾门固定到车辆的螺栓(4 个),然后将掀背尾门放置在台架上。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  21. 如必要,在掀背尾门左右铰链螺栓头涂敷修补漆。
    Informational PurposesAn informational icon, calling your attention
    涂敷前,务必先摇匀修补漆。如果需要涂敷第二层,涂敷前先等待 20 分钟,使第一层风干。
  22. 安装背光灯玻璃。请参阅背光灯玻璃 ((拆卸和安装))
  23. 安装中国 Tesla 徽标(如配备)。请参阅徽标 - 中文徽标特斯拉 ((拆卸和更换))
  24. 安装 Model Y/Model Y+ 徽标。请参阅徽标 - Model Y(拆卸和更换)徽标 - Model Y+ (拆卸和更换)
  25. 安装双电机徽标(如配备)。请参阅双电机徽标 ((拆卸和更换))

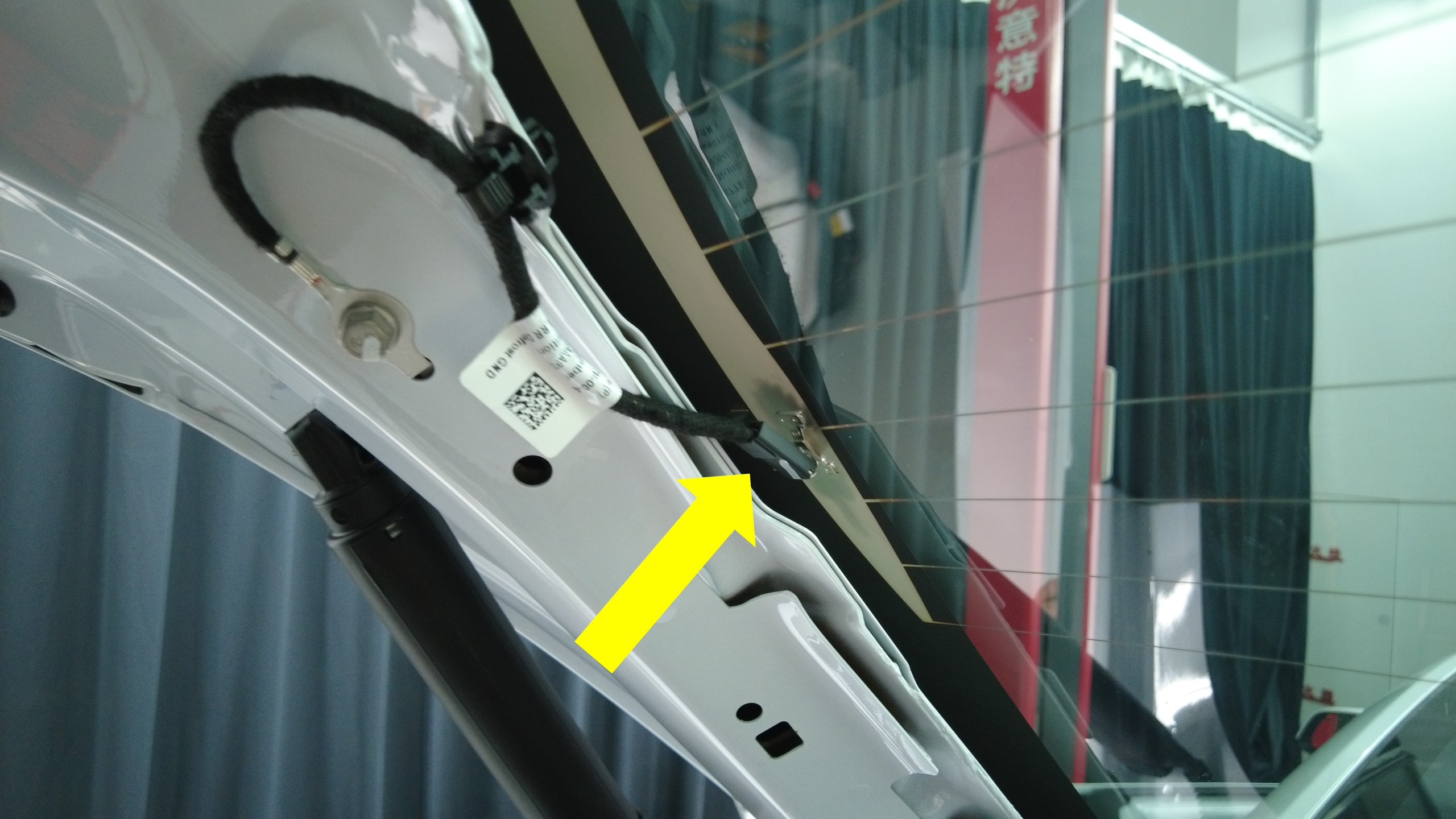

  26. 连接电气连接器,然后安装将中央高位制动灯连接器固定到车身的卡子。
  27. 安装将右侧接地线束固定到掀背尾门总成的夹子和螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  28. 连接背光灯玻璃加热器负极连接器。
  29. 连接背光灯玻璃加热器正极连接器。
  30. 安装掀背尾门下部饰板。请参阅掀背车门下部饰板 - 后扬声器 ((拆卸和更换))
  31. 通过触摸屏将车辆置于“维护模式”。请参阅维护模式
  32. 解锁车辆网关。请参阅网关(解锁)
  33. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Driver Assist > Cameras > Clear Camera Calibration,选择Camera Selection下拉列表中的RearView,点击Run,然后等待例行程序完成。
  34. 退出“维护模式”。请参阅维护模式
  35. 升起左前车窗,关闭左前车门。
  36. 待聚氨酯凝固后,揭下遮蔽胶带。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在粘合剂制造商推荐的最短驶离时限内,不得驾驶车辆。Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要,请在车辆玻璃上粘贴胶带,按压固定,并告知客户 24 小时后方可揭下胶带。同时,告知客户在随后的 24 小时内,应避免高速驾驶,并躲避减速带。
