外后视镜 - 左 ((拆卸和更换))

校正代码 1209010302 FRT 0.30 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格： 外后视镜 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后视镜总成固定到左前车门的螺栓（3 个）
12 Nm (8.8 lbs-ft)
  • 10 毫米套筒
 重复使用

拆卸

  1. 拆下左后视镜玻璃。请参阅外后视镜 - 玻璃 - 左 ((拆卸和更换))。
  2. 拆下左后视镜无檐罩。请参阅护盖 - 外后视镜 - 左 ((拆卸和更换))。
  3. 拆下左前车门饰板。请参阅车门饰板 - 前 - 左（左驾驶） ((拆卸和更换))。

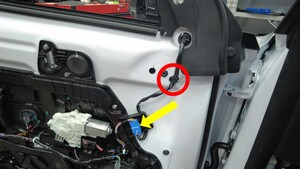

  4. 使用小号一字螺丝刀断开左外后视镜连接器，然后松开将左外后视镜线束固定到封闭板的夹子。

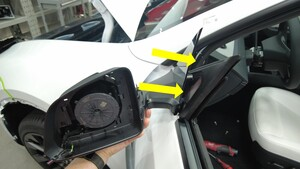

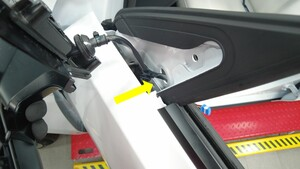

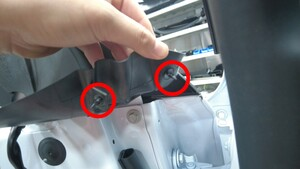

  5. 松开将左前玻璃滑槽密封条固定到车门的卡子（2 个）。

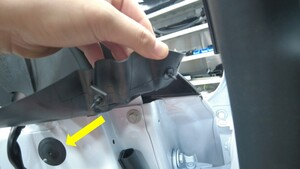

  6. 拆下橡胶塞，以便接触将左外后视镜固定到车门的螺栓。

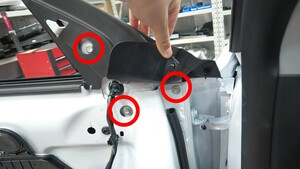

  7. 拆下将左后视镜总成固定到左前车门的螺栓（3 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒

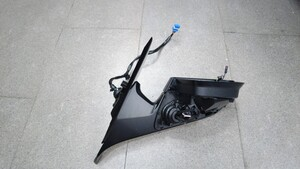

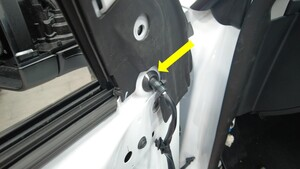

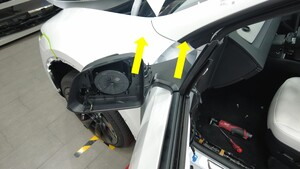

  8. 推动索环穿过左前车门，向上移动后视镜总成，同时将后视镜线束穿过，从而将左前后视镜总成从左前车门上彻底拆下。

安装

  1. 将后视镜线束穿过车门开口，然后将左前外后视镜总成放置在左前车门上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保索环安装正确。
  2. 安装将左后视镜总成固定到左前车门的螺栓（3 个）。
    12 Nm (8.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
  3. 安装用于覆盖螺栓的橡胶塞。
  4. 安装将左前玻璃滑槽密封条固定到车门的卡子（2 个）。
  5. 连接左外后视镜连接器，然后安装将左外后视镜线束固定到封闭板的夹子。
  6. 安装左前车门饰板。请参阅车门饰板 - 前 - 左（左驾驶） ((拆卸和更换))。
  7. 安装左后视镜无檐罩。请参阅护盖 - 外后视镜 - 左 ((拆卸和更换))。
  8. 安装左后视镜玻璃。请参阅外后视镜 - 玻璃 - 左 ((拆卸和更换))。
