套管支架 - 平衡杆 - LH(拆卸和更换)

校正代码 3101020202 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格弹簧减震器 - 后轮驱动 - 左前 ((拆卸和更换))弹簧减震器 - 双电机 - 左前 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧支架固定到车辆的螺栓(2 个)
30 Nm (22.1 lbs-ft)
  • 10 毫米套筒
重复使用
将左前制动盘固定到左前轮毂轴承的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
重复使用
将左前下方横向连杆固定到支柱的螺栓和螺母
106 Nm (78.2 lbs-ft)
  • 21 毫米套筒
重复使用
将左前上方控制臂固定到转向节的螺栓和螺母
56 Nm (41.3 lbs-ft)
  • 15 毫米套筒
  • 梅花 T50 套筒
螺母:更换;螺栓: 重复使用 1111145-00-A
将前平衡杆末端连杆固定到左前支柱的螺母
98 Nm (72.3 lbs-ft)
  • 18 毫米套筒
  • T40 梅花套筒
更换 1111543-00-A
将前上方控制臂支座固定到左前弹簧和减震器总成的螺母(3 个)
23 Nm (17.0 lbs-ft)
  • 13 毫米套筒
重复使用

拆卸

  1. 拆下前饰板裙板。请参阅前底板 - 前饰板裙板(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    无需将行人警示扬声器从裙板上拆下。
  2. 拆下并弃用将前平衡杆固定到左前平衡杆连杆的螺母,然后将左前平衡杆连杆置于一旁。
    Informational PurposesAn informational icon, calling your attention
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花批头
    • 18 毫米套筒

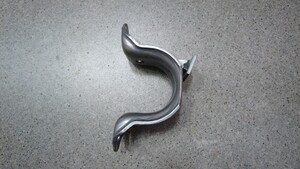

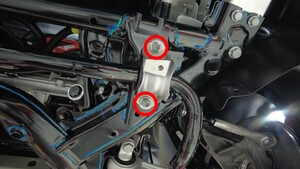

  3. 拆下并弃用将左前平衡杆套管支架固定到前副车架的螺母(2 个),然后将平衡杆套管支架从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    用一字螺丝刀小心拆下支架,注意请勿损坏平衡杆套管。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒

安装

  1. 将平衡杆套管支架放置在平衡杆上,然后安装新的螺母,将左前平衡杆套管支架固定到前副车架。
    35 Nm (25.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    务必将支架装到套管上,涂抹润滑剂以便安装。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
  2. 将左前平衡杆连杆安装到前平衡杆上,然后安装新的螺母,将前平衡杆固定到左前平衡杆连杆。
    98 Nm (72.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    可能需要向下拉动平衡杆,以接合末端连杆。
    Informational PurposesAn informational icon, calling your attention
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花批头
    • 18 毫米套筒
  3. 安装前饰板裙板。请参阅前底板 - 前饰板裙板(拆卸和更换)
