半轴 - 前 - 25Mm X 565Mm 轴 ((拆卸和更换))

校正代码 3930010101 3930010102 3930010111 3930010112 FRT 0.60 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1133386-00-A Model 3 车轴拉拔器

扭矩规格

表 1. 扭矩规格： 半轴 - 前 - 25Mm X 565Mm 轴 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前上方控制臂固定到转向节的螺栓和新螺母
56 Nm (41.3 lbs-ft)
  • 15 毫米套筒
  • 梅花 T50 套筒
更换 1111145-00-A
将左侧横拉杆外总成固定到左前转向节的螺母
180 Nm (132.7 lbs-ft)
  • 22 毫米深套筒
 更换 1109263-00-A
将左前下方横向连杆固定到转向节的螺母
180 Nm (132.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 22 毫米套筒
  • 棘轮/扭矩扳手
更换 1109263-00-B
将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 梅花 T30 套筒
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
  • 4 英寸加长件
重复使用
将左前下方横向连杆固定到支柱的螺母
106 Nm (78.2 lbs-ft)
  • 21 毫米套筒
重复使用
左前半轴螺母
300 Nm (221.2 lbs-ft)
  • 32 毫米深冲击套筒
更换 1765133-00-A

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损并记录发现的任何问题。
  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  3. 拆下左前轮毂盖。
    Informational PurposesAn informational icon, calling your attention
    注
    使用轮毂饰板拆卸工具松开卡子。

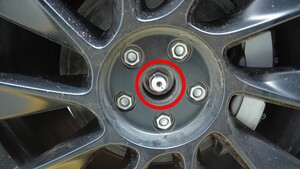

  4. 松开左侧前驱动电机的半轴螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 长断路器杆
    • 32 毫米深冲击套筒
  5. 拆下左侧前轮毂。请参阅 轮毂总成（拆卸和安装）。
  6. 拆卸前流线型护板。请参阅 流线型护板 - 前 ((拆卸和更换))。

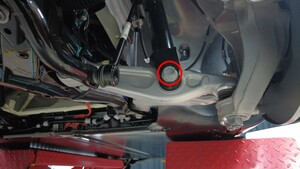

  7. 拆下将左前下方横向连杆固定到支柱的螺栓和螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 21 毫米套筒
  8. 松开将左前防抱死制动系统轮毂转速传感器线束固定到转向节的夹子（2 个）。
  9. 拆下将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓，然后将传感器置于一旁。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T30 套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  10. 拆下并弃用将左侧前下部横向连杆固定到转向节的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 22 毫米套筒
    • 棘轮/扭矩扳手

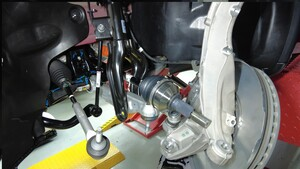

  11. 拆下并弃用将左前横拉杆球头固定到左前悬架转向节的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 22 毫米深套筒
  12. 拆卸将左前上方控制臂固定到转向节的螺栓和螺母，然后弃置螺母。
    Informational PurposesAn informational icon, calling your attention
    注
    下压上方控制臂球头以便松开螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    固定转向节以防操作失败。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 15 毫米套筒
    • 梅花 T50 套筒

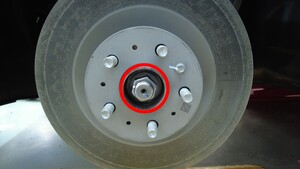

  13. 拆下并弃用左侧前驱动电机的半轴螺母和垫圈。
    Informational PurposesAn informational icon, calling your attention
    注
    垫圈固定在螺母上。

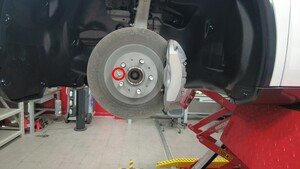

  14. 将液压轮毂拉拔器工具置于左侧前车轮支柱上，然后用手拧紧轮毂螺母 (x5)。
  15. 从左侧前轮毂总成上分离左侧前驱动电机的半轴。
    Informational PurposesAn informational icon, calling your attention
    注
    将轮毂固定在适当位置的同时，顺时针转动液压轮毂拉拔器工具把手，从轮毂总成上分开左侧前驱动电机的半轴。
  16. 从左侧前车轮支柱上拆下轮毂拉拔器工具。

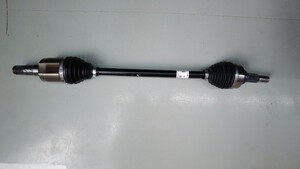

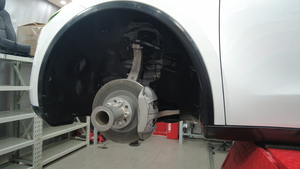

  17. 在协助下，将左前驱动电机的半轴从左前轮毂轴承上拆下，然后将半轴置于一旁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为降低人身伤害风险，拆卸半轴时，请根据需要佩戴防割手套和适当的个人防护装备 (PPE)。半轴从驱动电机上松开时，请确保双手远离其他部件，以防止受伤。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用运送千斤顶撑起左前轮毂轴承，以免损坏其他零件。

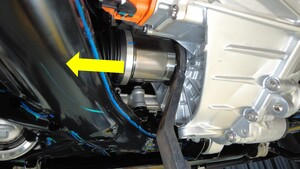

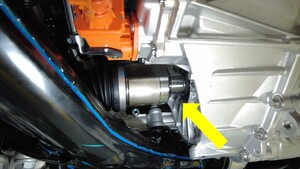

  18. 将车轴拆卸工具安装到前驱动电机和左前半轴内接头之间。
  19. 在协助下，使用无弹力锤，将左前半轴从前驱动电机上松开，然后将半轴从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    将左侧前转向节总成移到一旁，以便为安全地拆卸左侧前驱动电机的半轴提供足够的间隙。

安装

  1. 在助手的帮助下，将左侧前驱动电机的半轴安装到前驱动电机上。
    Informational PurposesAn informational icon, calling your attention
    注
    将左侧前转向节总成移到一旁，以便为安全地安装左侧前驱动电机的半轴提供足够的间隙。
    Informational PurposesAn informational icon, calling your attention
    注

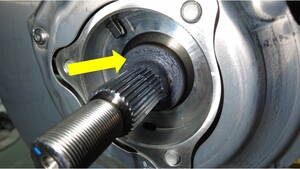

    将半轴小心推入驱动电机，直至半轴端头与小齿轮轴接触时发出“咔嗒”声。
    Informational PurposesAn informational icon, calling your attention
    注
    将半轴卡环锁定到位时，可以感觉到半轴上有轻微拉力。
    Informational PurposesAn informational icon, calling your attention
    注
    拉动半轴内盖，确认卡环锁定到位。如果半轴与驱动电机分离，则需重新安装半轴，然后测试是否完全就位。
  2. 向左侧后半轴总成外侧涂抹 Molykote M-77 润滑膏。
    Informational PurposesAn informational icon, calling your attention
    注
    如有必要，请在涂抹前清洁半轴。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在轴上涂抹的量应不超过 1 克。请勿涂抹在花键上。
  3. 将左侧前半轴的花键与左侧前轮毂的花键对齐，然后将半轴安装到轮毂中。
  4. 将左上方控制臂放置到转向节上，然后安装螺栓和新的螺母，将左前上方控制臂固定到转向节。
    56 Nm (41.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 15 毫米套筒
    • 梅花 T50 套筒
  5. 安装一个新的螺母，将左前横拉杆球头固定到左前悬架转向节。
    180 Nm (132.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 22 毫米深套筒
  6. 安装一个将左侧前下部横向连杆固定到转向节的新螺母。
    180 Nm (132.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 22 毫米套筒
    • 棘轮/扭矩扳手
  7. 手动拧紧将左侧支柱固定到左前下方横向连杆的螺栓和螺母。
  8. 安装将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 梅花 T30 套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
    • 4 英寸加长件
  9. 安装将左前防抱死制动系统轮毂转速传感器线束固定到转向节的夹子（2 个）。

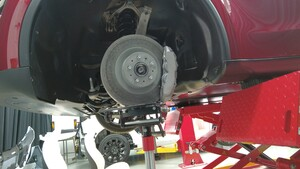

  10. 将轮毂轴承千斤顶适配器安装到左前轮毂轴承上，然后手动拧紧带耳螺母（5 个）。

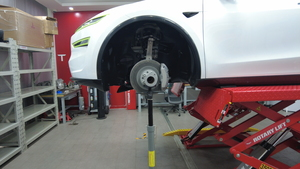

  11. 放置并升起托臂支架，以模拟位于行驶高度的悬架。

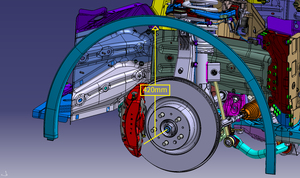

  12. 测量翼子板底部与前轴中心的距离，确保前悬架已设置到行驶高度。测得距离应为 461 毫米。
  13. 紧固将左前下方横向连杆固定到支柱的螺栓和螺母。
    106 Nm (78.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 21 毫米套筒
  14. 拆下左侧前悬架下方的起重机下方支架。
  15. 拆下固定轮毂千斤顶适配器的轮毂螺母 (x5)，然后从车上拆下轮毂千斤顶适配器。
  16. 在半轴上安装新的半轴螺母和垫圈并手动拧紧。
  17. 安装前流线型护板。请参阅 流线型护板 - 前 ((拆卸和更换))。
  18. 安装左侧前车轮。请参阅 轮毂总成（拆卸和安装）。
  19. 完全拧紧新的左侧前驱动电机的半轴螺母。
    300 Nm (221.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 32 毫米深冲击套筒
  20. 安装左前轮毂盖。
    Informational PurposesAn informational icon, calling your attention
    注
    将气门嘴与轮毂盖腔体对齐。
  21. 将车辆从举升机上移走。请参阅 举升车辆 - 双柱举升机。
  22. 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
