Console Lamp Switch ((拆卸和更换))

校正代码 1519010302 FRT 0.00 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： Console Lamp Switch ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将后灯开关固定到中控台的螺钉
1.2 Nm (.9 lbs-ft)
  • 1/2 英寸切割钻头套件（78 个双头迷你棘轮）
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆下中控台后端模块。请参阅Module - Rear End - Center Console ((拆卸和安装))。

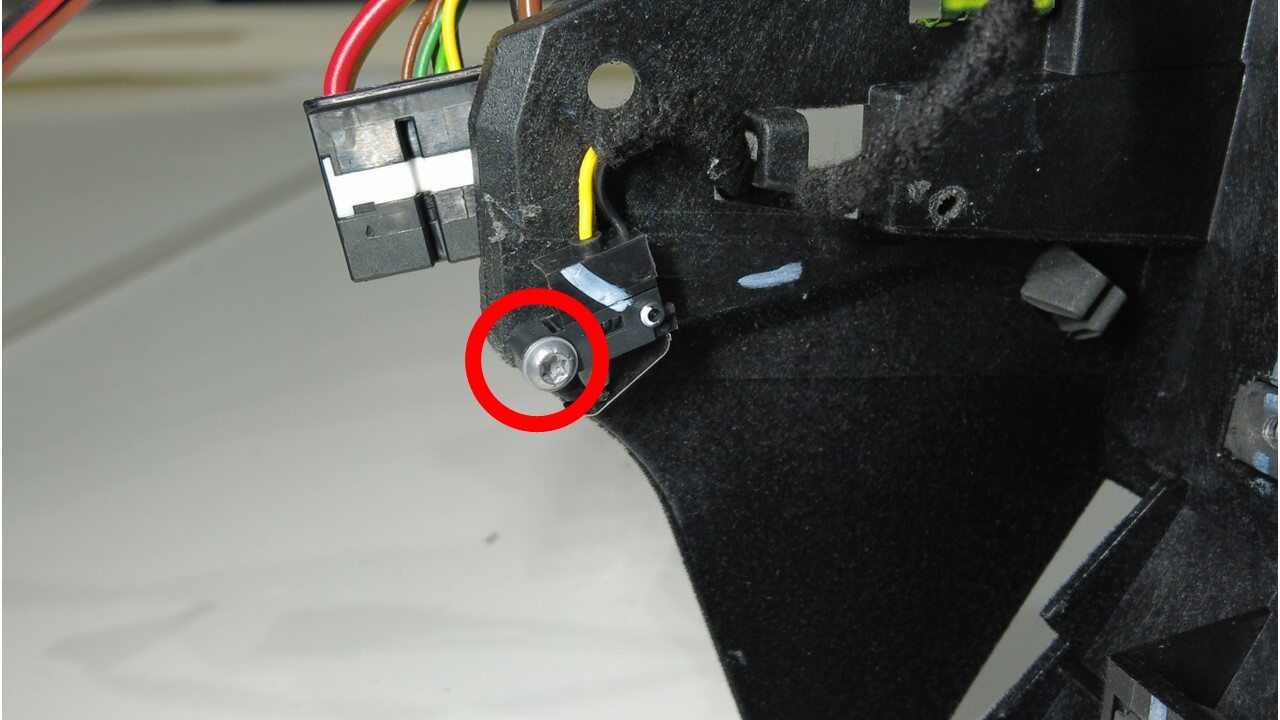

  2. 拆下将后灯开关固定到中控台的螺钉。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/2 英寸切割钻头套件（78 个双头迷你棘轮）
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

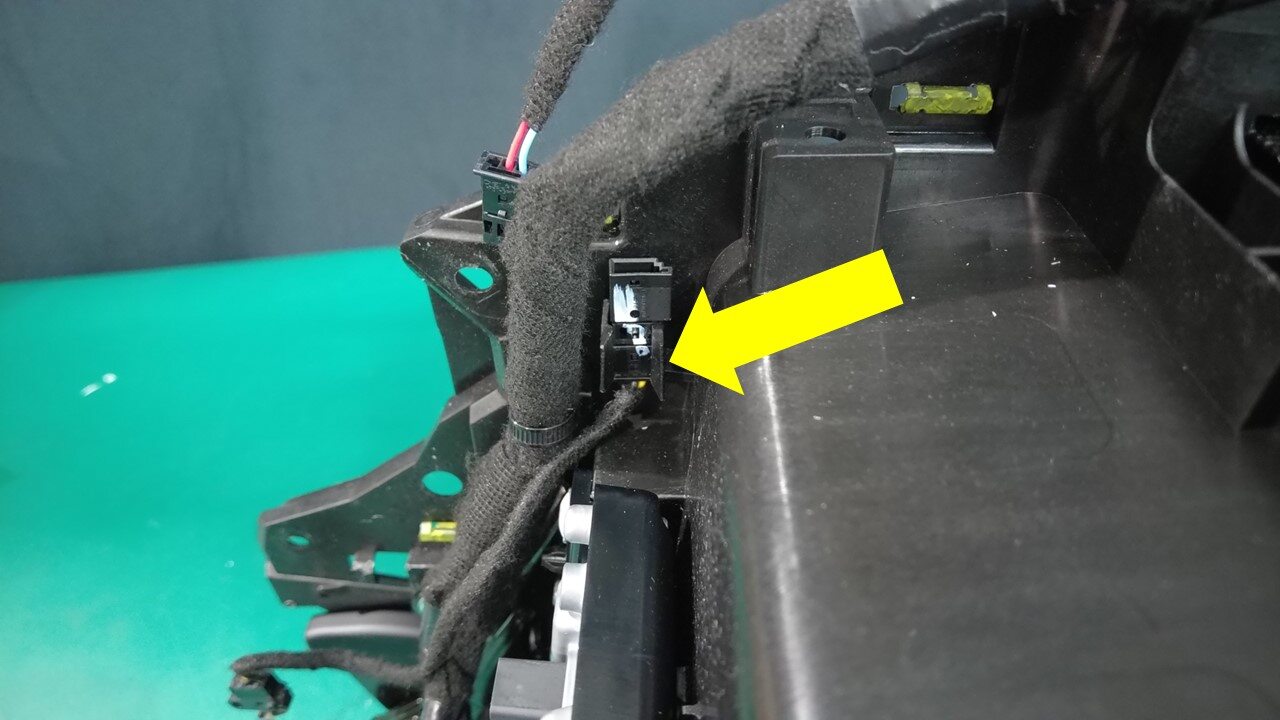

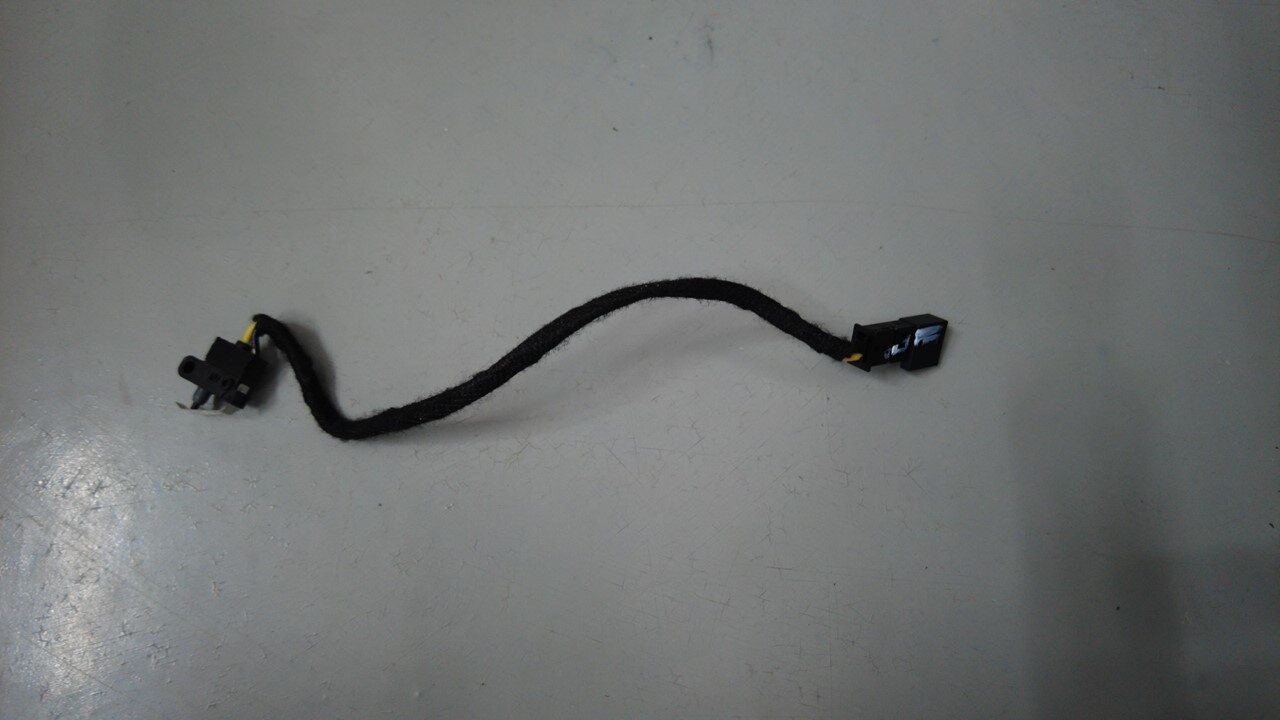

  3. 断开中控台灯开关连接器，松开连接器卡子，然后将开关从中控台上拆下。

安装

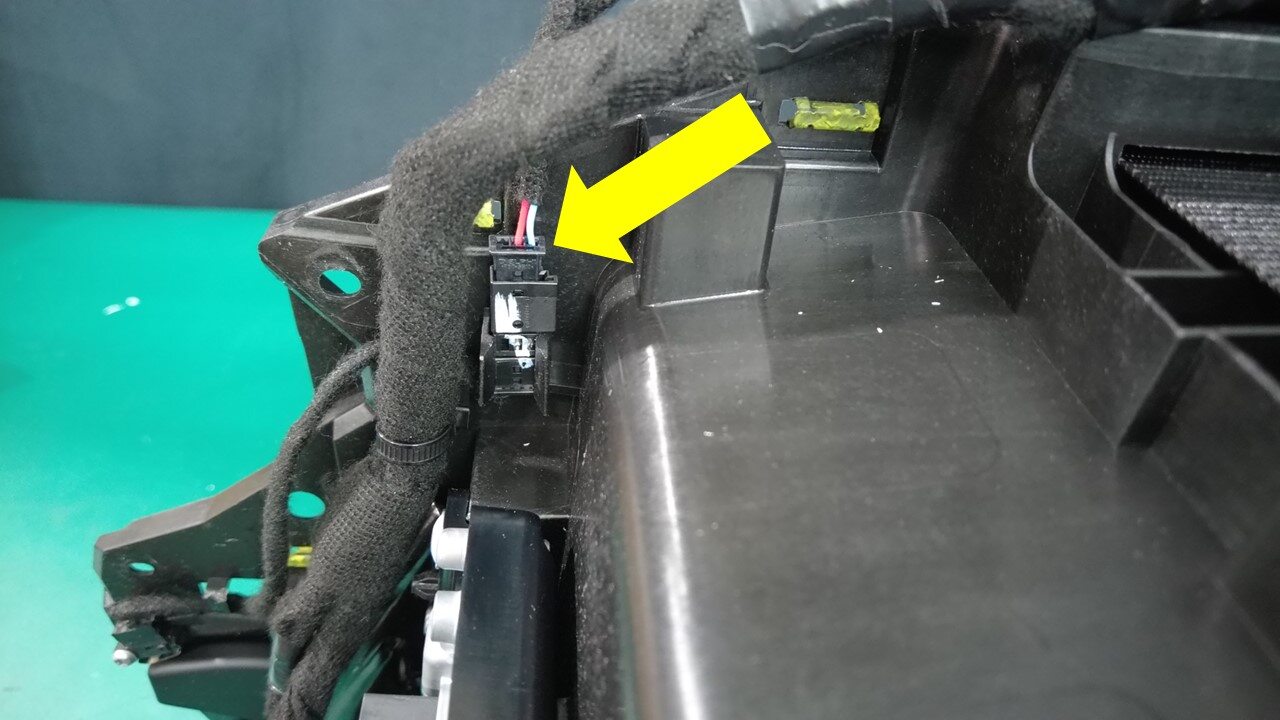

  1. 接合中控台灯开关连接器卡子，然后连接连接器。
  2. 安装将后灯开关固定到中控台的螺钉。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/2 英寸切割钻头套件（78 个双头迷你棘轮）
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装中控台后端模块。请参阅Module - Rear End - Center Console ((拆卸和安装))。
