CarPC - 左驾驶 - AP4 ((拆卸和安装))
校正代码
2110010101
FRT
0.60
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将车载电脑固定到隔板的螺栓（2 个） |
 15 Nm (11.1 lbs-ft) |
|
重复使用 | |
| 将接地带固定到车载电脑的螺栓 |
4 Nm (2.9 lbs-ft) |
|
更换 | 1813873-00-A |
| 将车载电脑固定到隔板的螺母（2 个） |
15 Nm (11.1 lbs-ft) |
|
重复使用 |
拆卸
- 启用“维护模式”。请参阅维护模式。
- 断开低压电池。请参阅低压电源（断开和连接）。
- 拆下驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))。
- 在车载电脑冷却液软管连接点下方放置吸收性材料，以收集溢出的冷却液。
-
松开弹簧夹（2 个），断开内外冷却液软管至车载电脑支座，然后尽快堵住接头端部。
注如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
-
将车载电脑冷却液端口塞安装到车载电脑的入口和出口。
TIp推荐使用以下工具：
- 1119171-00-A 车载电脑冷却液端口堵头
-
拆下将车载电脑固定到隔板的螺栓（2 个）。
TIp推荐使用以下工具：
- 棘轮/扭矩扳手
- 13 毫米套筒
- 拆下右侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))。
- 拆下右侧脚部空间隔音板。请参阅隔音板 - 脚部空间 - 副驾位（拆卸和更换）。
- 拆下中控台右侧面板。请参阅中控台右侧饰板 ((拆卸和更换))。
-

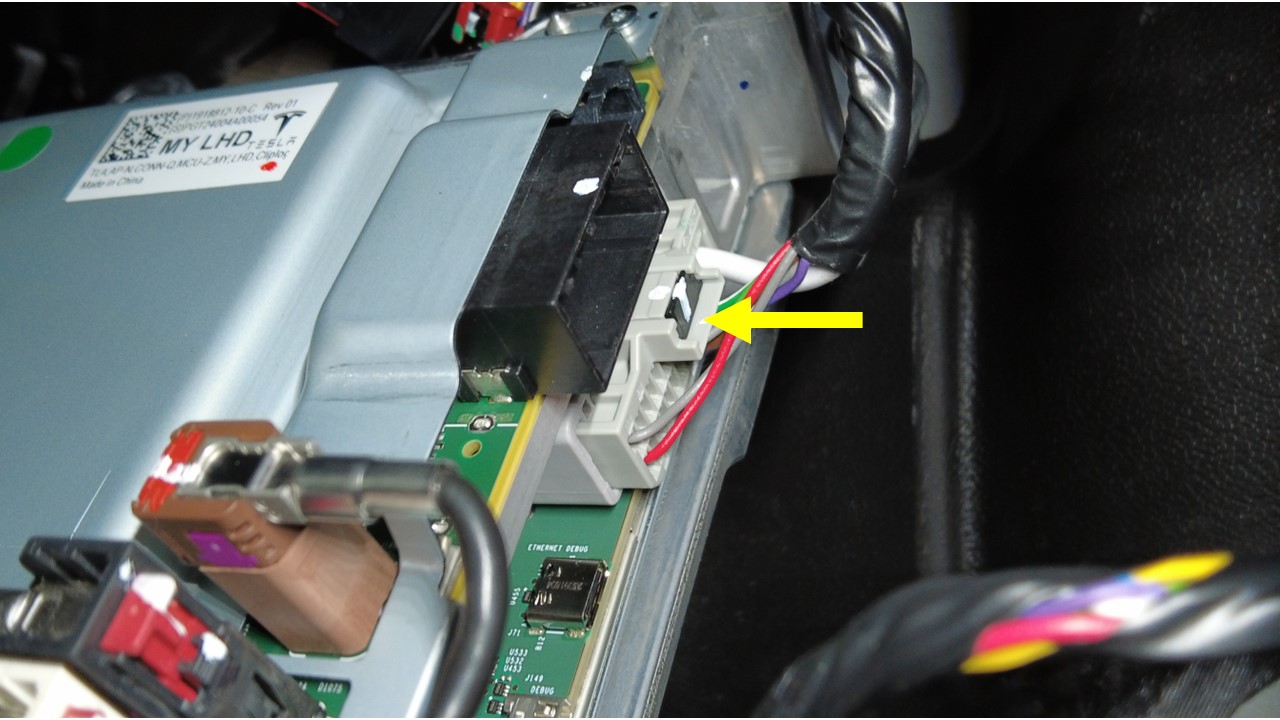

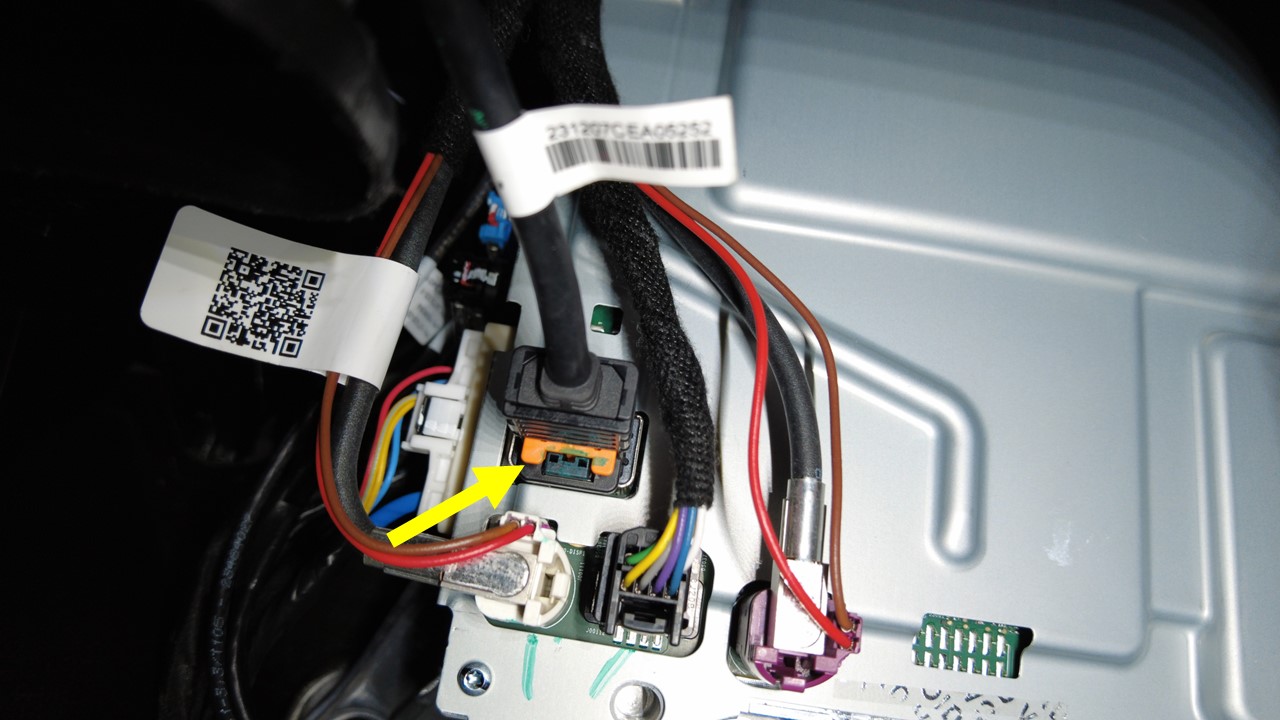

将手套箱 USB 连接器从车载电脑上断开。
-

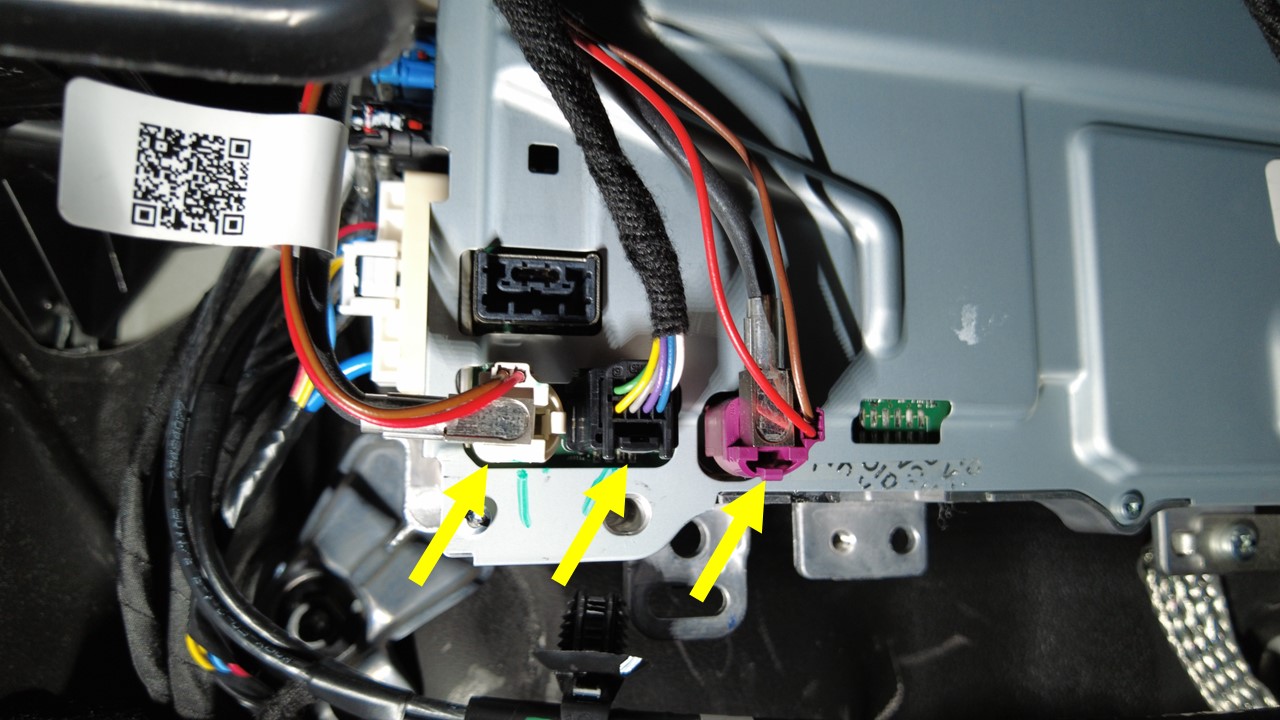

断开车载电脑前部连接器（3 个）。
-

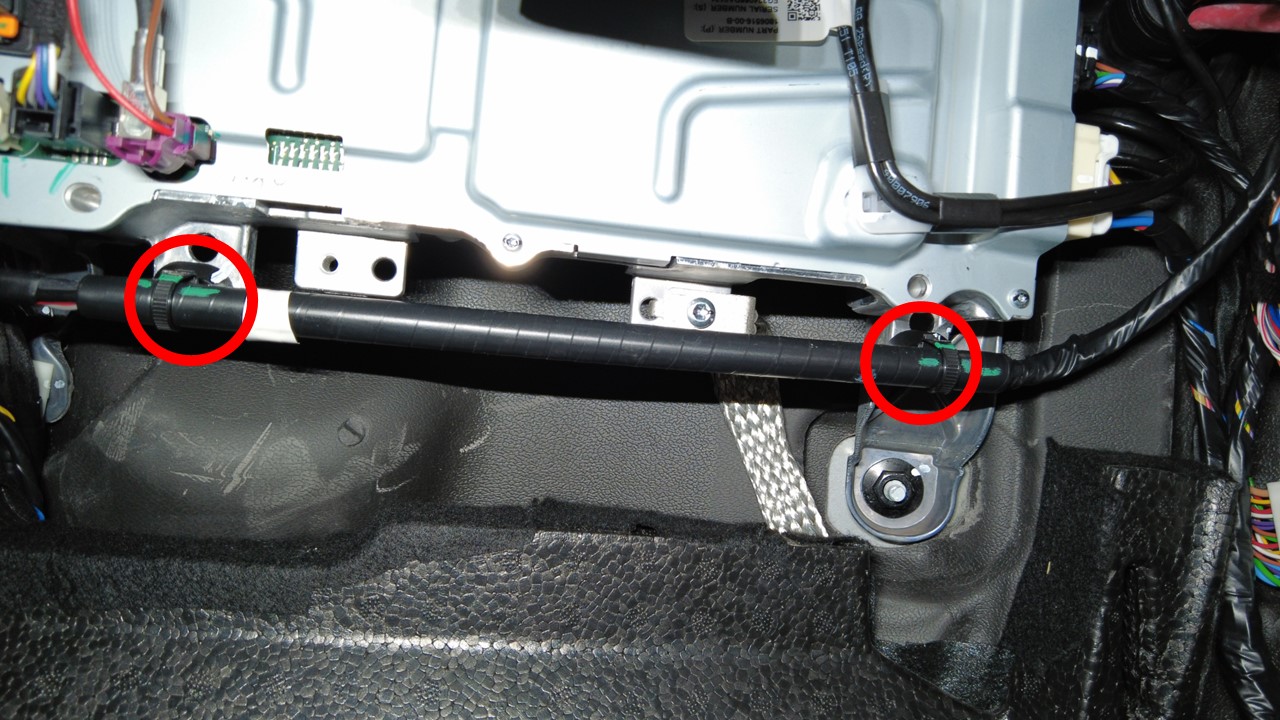

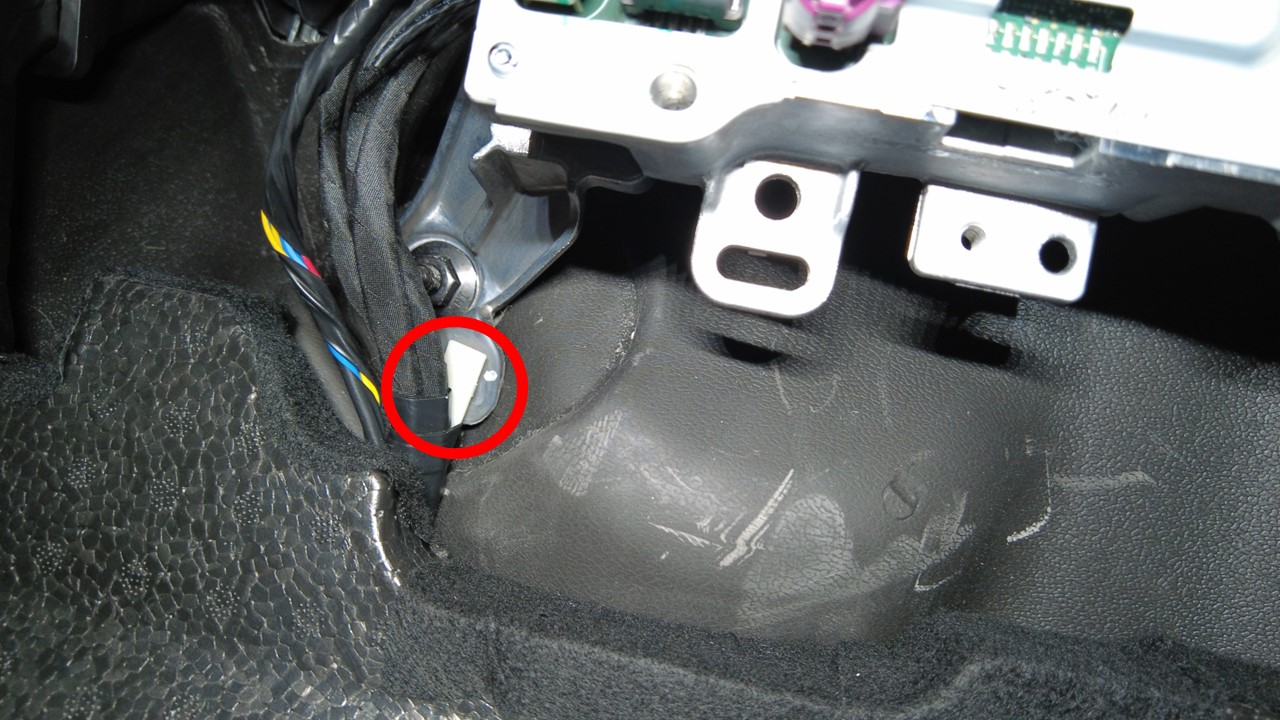

松开将电气线束固定到车载电脑下部的夹子（3 个）。
-

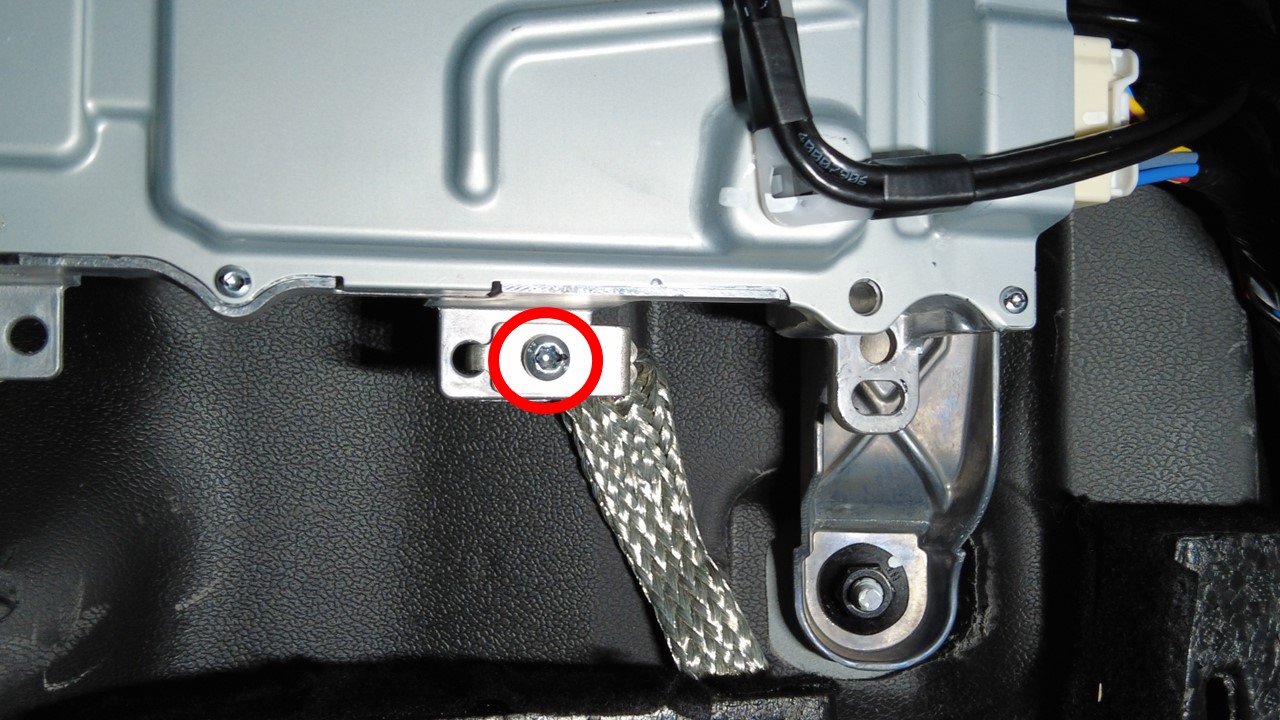

拆下并弃用将接地带固定到车载电脑的螺栓。
TIp推荐使用以下工具：
- 棘轮/扭矩扳手
- T25 梅花套筒
-

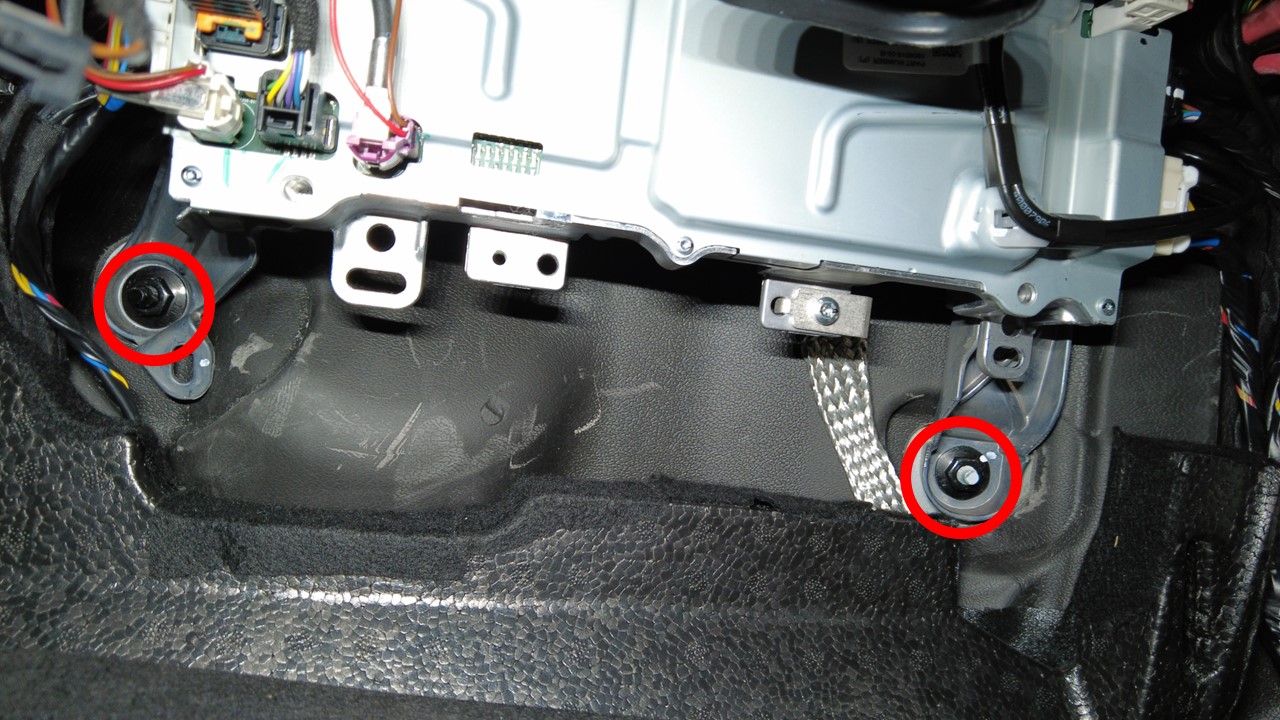

拆下将车载电脑固定到隔板的螺母（2 个）。
TIp推荐使用以下工具：
- 棘轮/扭矩扳手
- 13 毫米深套筒
-

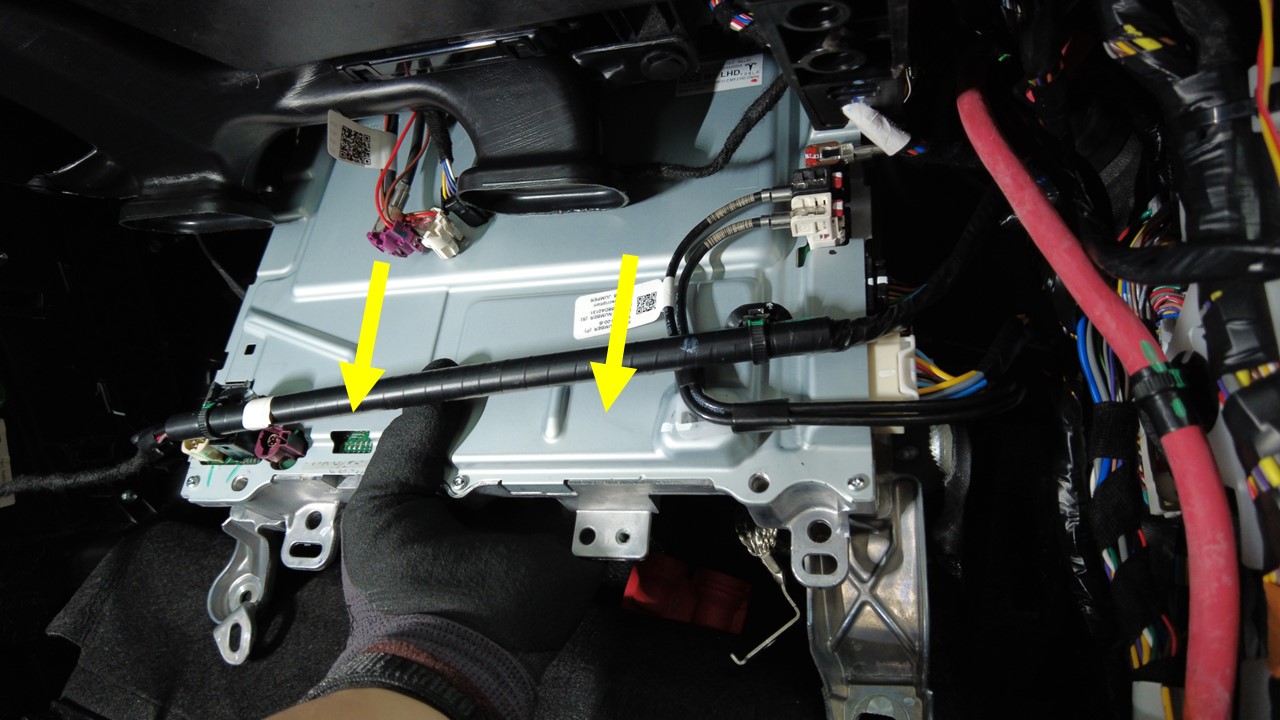

部分拆下车载电脑，以便接触连接器。
-

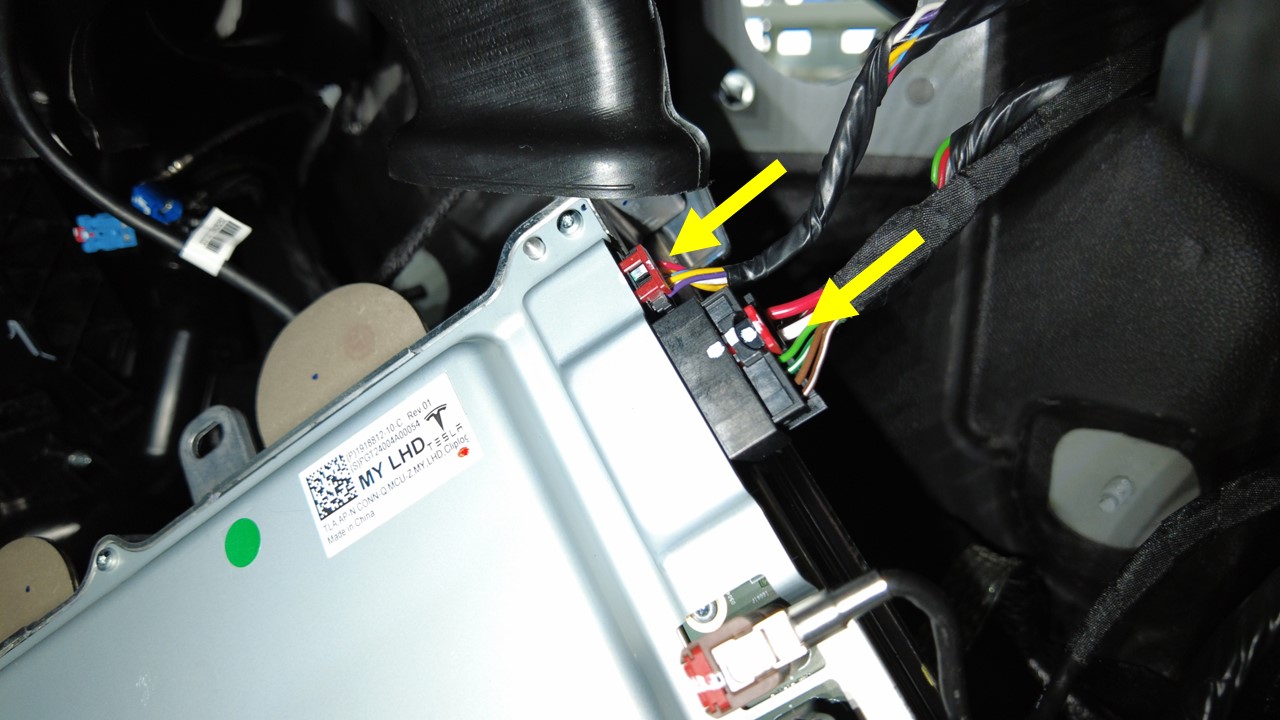

断开车载电脑左侧连接器（6 个）。
-

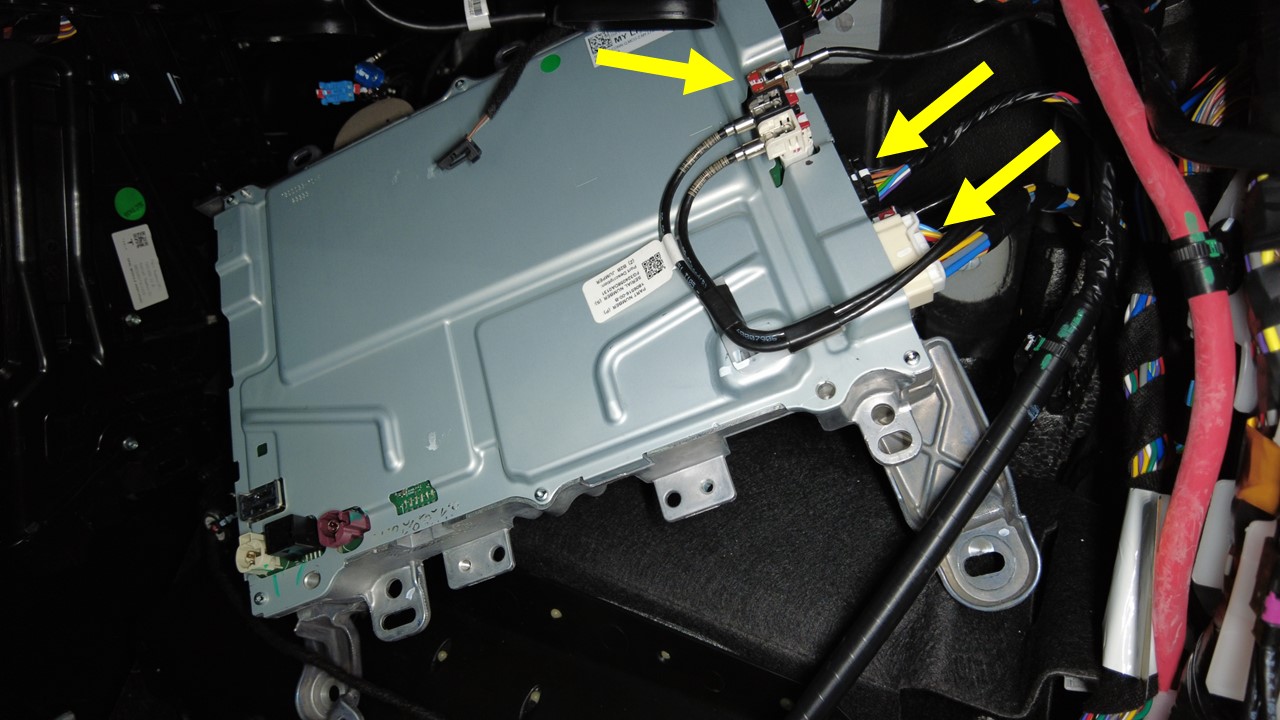

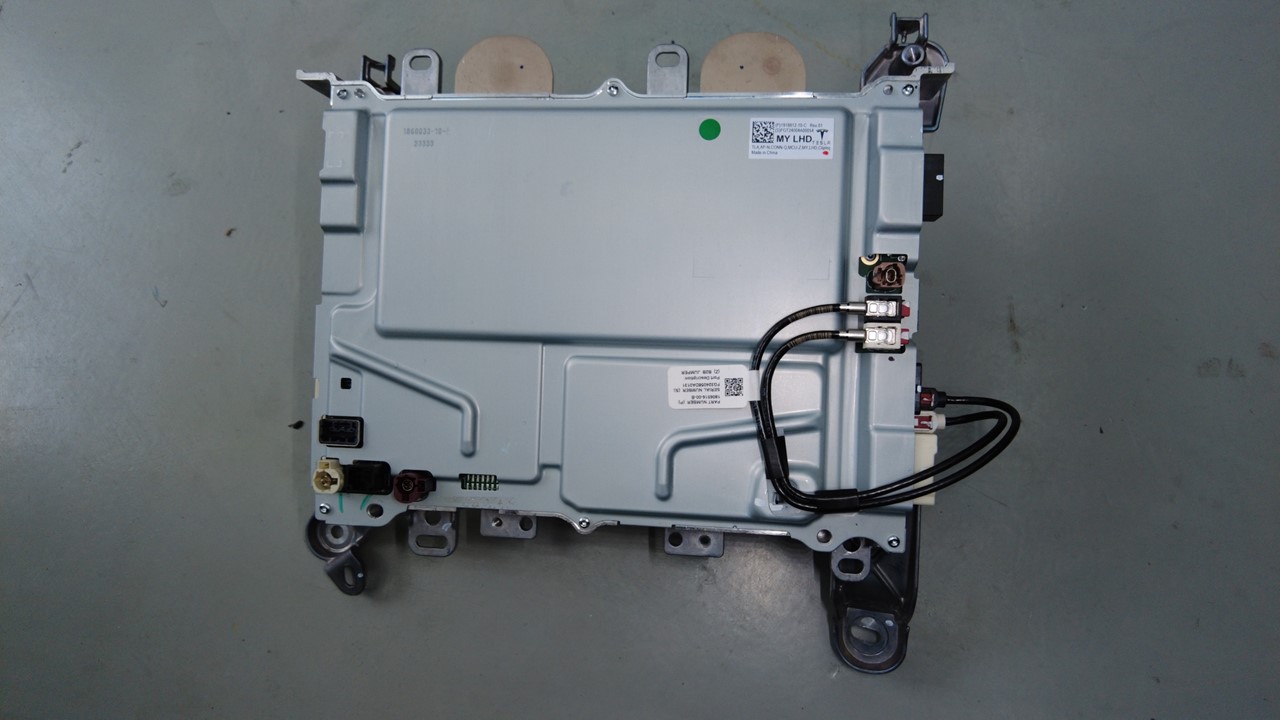

断开车载电脑右侧连接器（6 个），然后将车载电脑从车辆上拆下。
安装
-
将车载电脑放置在车辆上，然后连接车载电脑右侧连接器（6 个）。
-
连接车载电脑左侧连接器（6 个）。
-
将车载电脑滑动到隔板上的正确位置。
-
安装将车载电脑固定到隔板的螺母（2 个）。15 Nm (11.1 lbs-ft)TIp推荐使用以下工具：
- 棘轮/扭矩扳手
- 13 毫米深套筒
-
安装新的螺栓，将接地带固定到车载电脑。4 Nm (2.9 lbs-ft)TIp推荐使用以下工具：
- 棘轮/扭矩扳手
- T25 梅花套筒
-
连接车载电脑前部连接器（3 个）。
-
将手套箱 USB 连接器连接到车载电脑。
-
安装将电气线束固定到车载电脑下部的夹子（3 个）。
-
安装将车载电脑固定到隔板的螺栓（2 个）。15 Nm (11.1 lbs-ft)TIp推荐使用以下工具：
- 棘轮/扭矩扳手
- 13 毫米套筒
- 拆下车载电脑冷却液软管塞（2 个）。
- 将车载电脑冷却液端口塞从车载电脑上拆下。
-
将软管固定到车载电脑冷却液入口和出口，然后接合弹簧夹（2 个）。
注执行推拉推测试以确保软管完全就位。注如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
- 取走车载电脑冷却液软管连接点下方的吸收性材料。
-
拆下冷却液罐罐盖，然后加注冷却液至适当液位。
注确保冷却液液位处于 "Max" 线处。注如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
- 连接低压电池。请参阅低压电源（断开和连接）。
- 解锁车辆网关。请参阅网关（解锁）。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅）：
TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
- Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
- Thermal ➜ Coolant System ➜ Coolant Purge Start
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
注确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。 - 安装中控台右前面板。请参阅中控台右侧饰板 ((拆卸和更换))。
- 安装右侧脚部空间隔音板。请参阅隔音板 - 脚部空间 - 副驾位（拆卸和更换）。
- 安装右侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))。
- 将右前座椅移回原位
-
检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
注确保冷却液液位处于 "Max" 线处。
- 安装新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))。
- 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))。
- 退出“维护模式”。请参阅维护模式。
- 升起所有车窗，关闭所有车门。
