膝部气囊 - 左 ((拆卸和更换))
校正代码
2001010302
FRT
0.25
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注
仅北美车辆装配有副驾位膝部气囊。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将副驾位膝部气囊固定到仪表板的螺栓(4 个) |
![]() 8.5 Nm (6.3 lbs-ft) |
|
更换 | 1116594-00-A |
拆卸
- 打开所有车门,完全降下所有车窗。
- 断开低压电源。请参阅低压电源(断开和连接)。

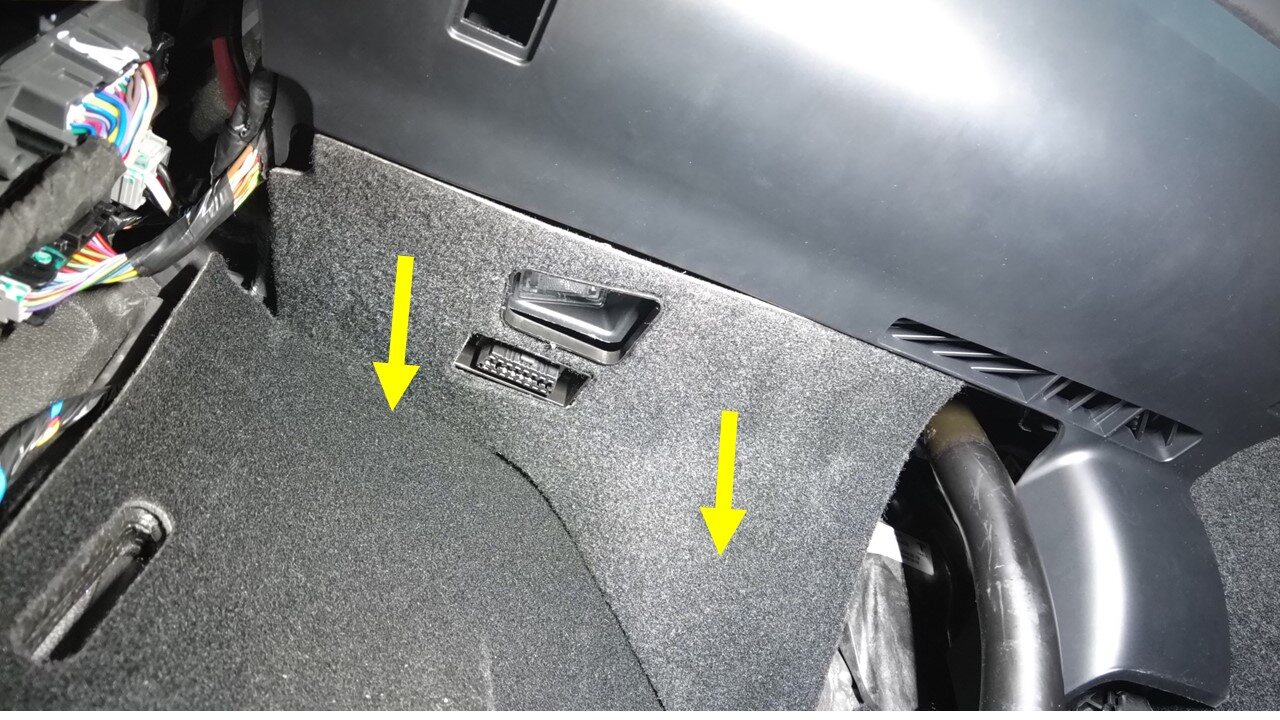

- 将左前驾驶室地毯罩从副驾位膝部气囊盖板上松开。

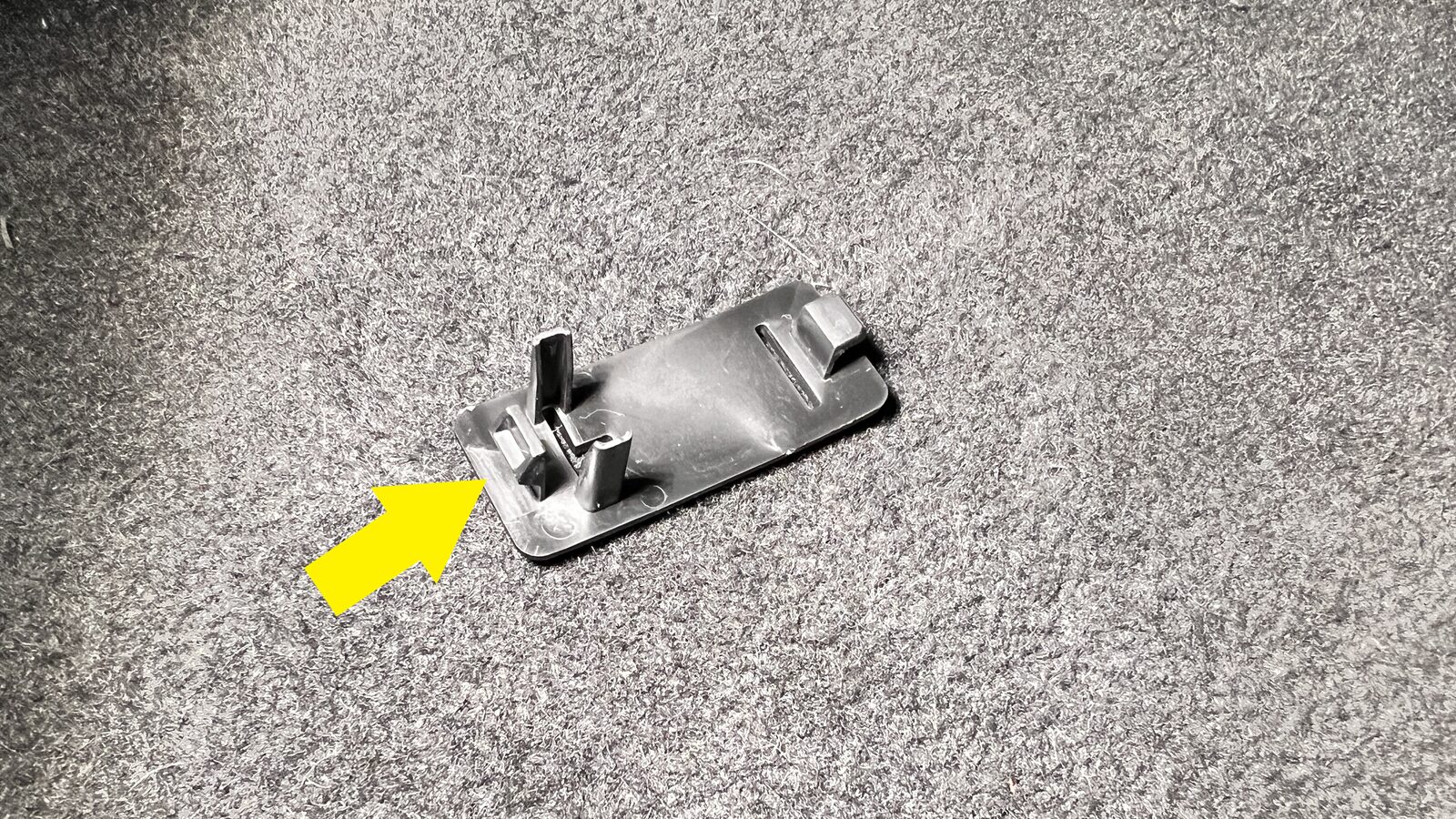

- 拆下副驾位膝部气囊螺栓帽。
-

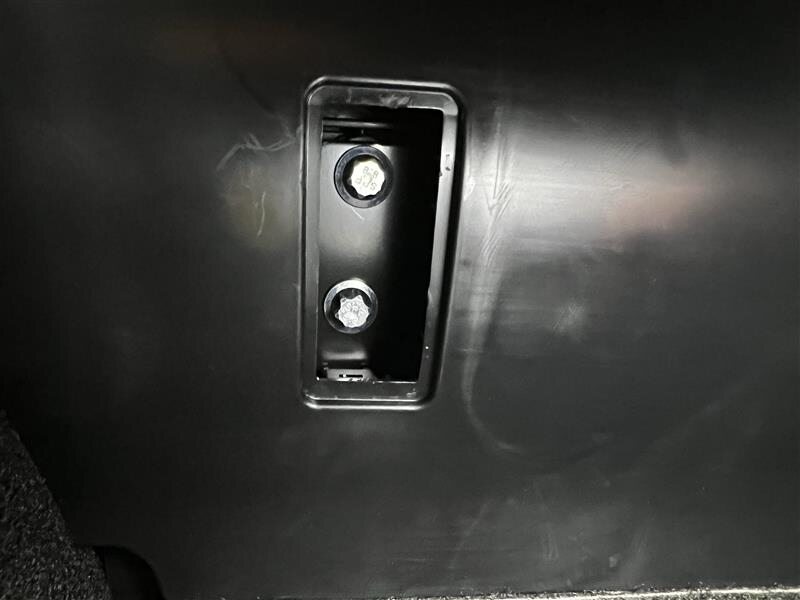

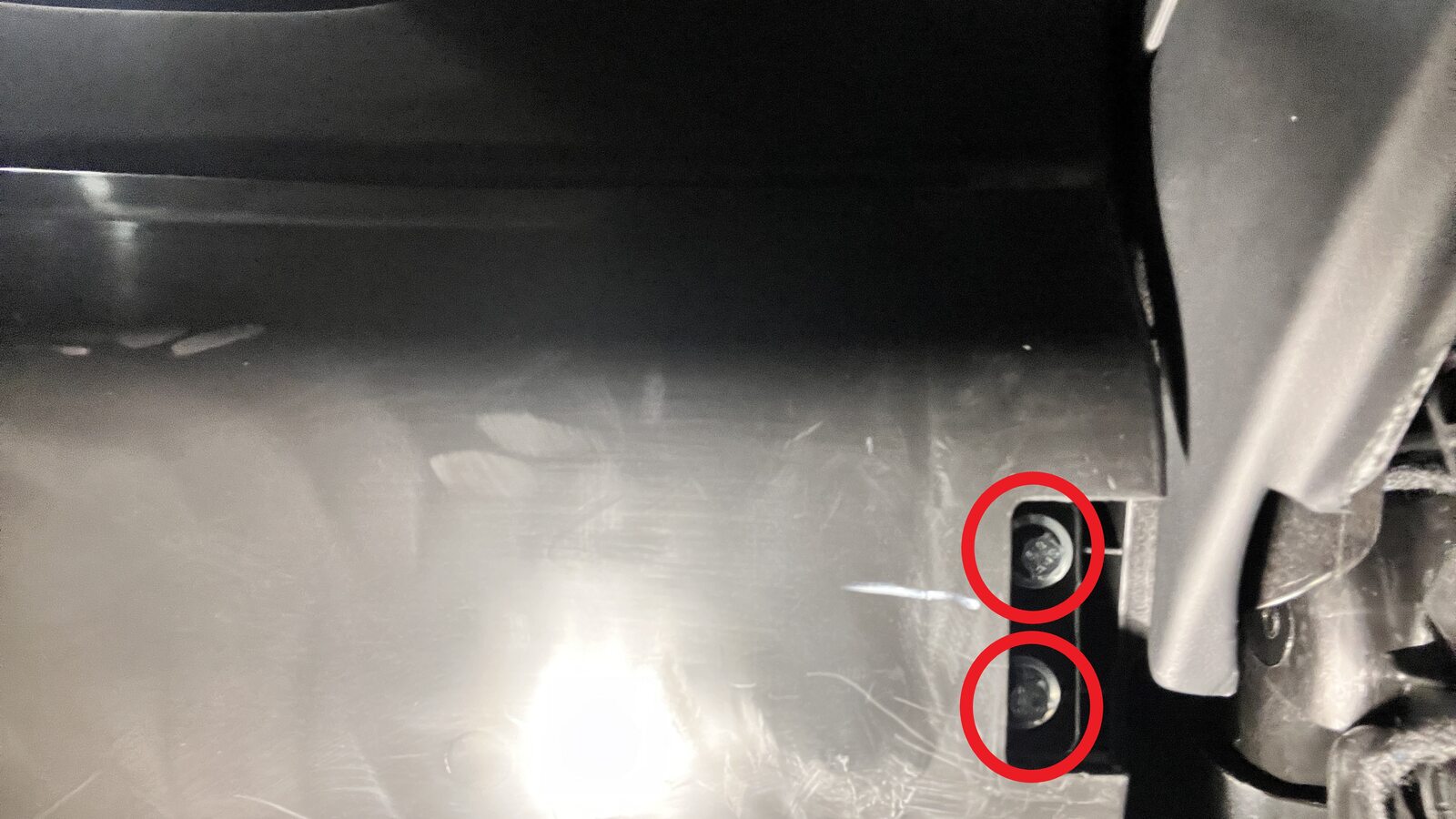

拆下并弃用将副驾位膝部气囊固定到仪表板的螺栓(4 个)。
TIp推荐使用以下工具:
- 外梅花套筒 E10
- 3/8 英寸无绳冲击钻头
- 3 英寸加长件
- 棘轮/扭矩扳手
-

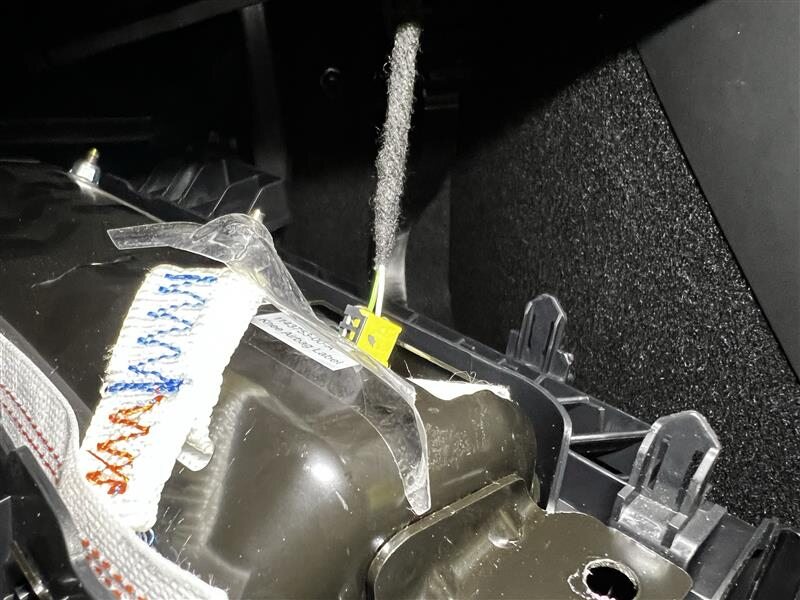

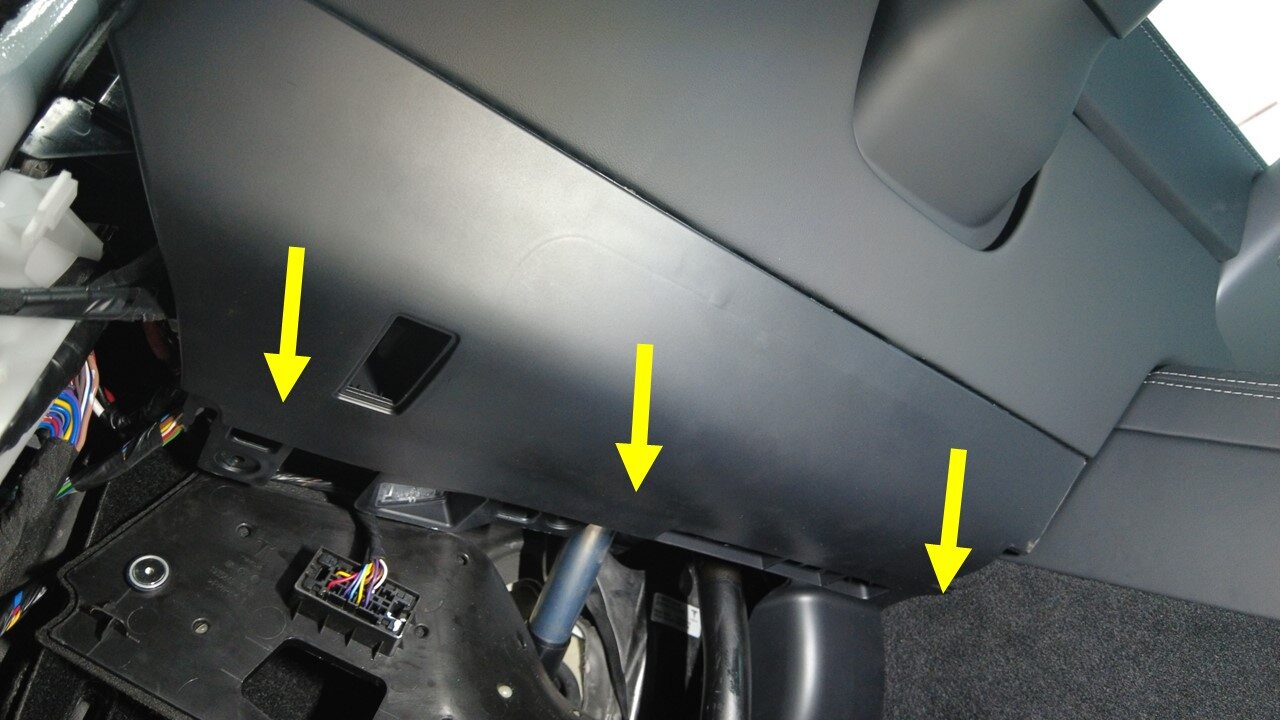

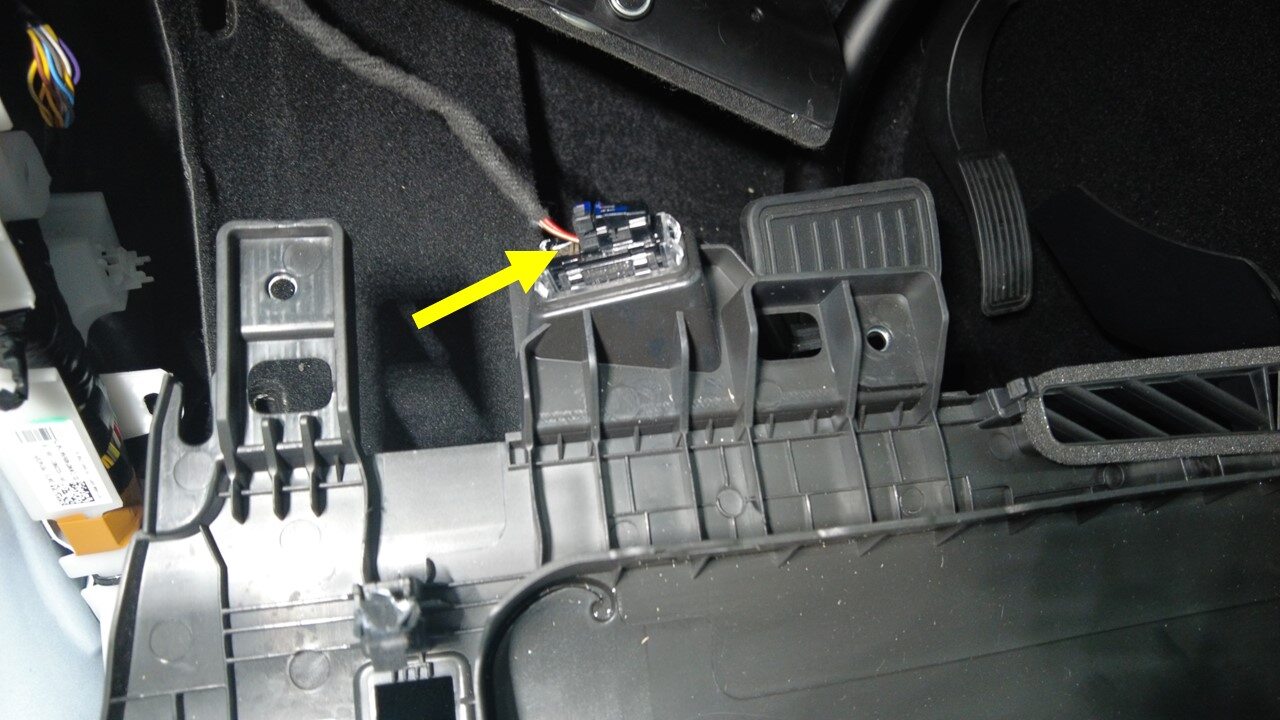

断开副驾位膝部气囊线束连接器,然后将气囊从车辆上拆下。

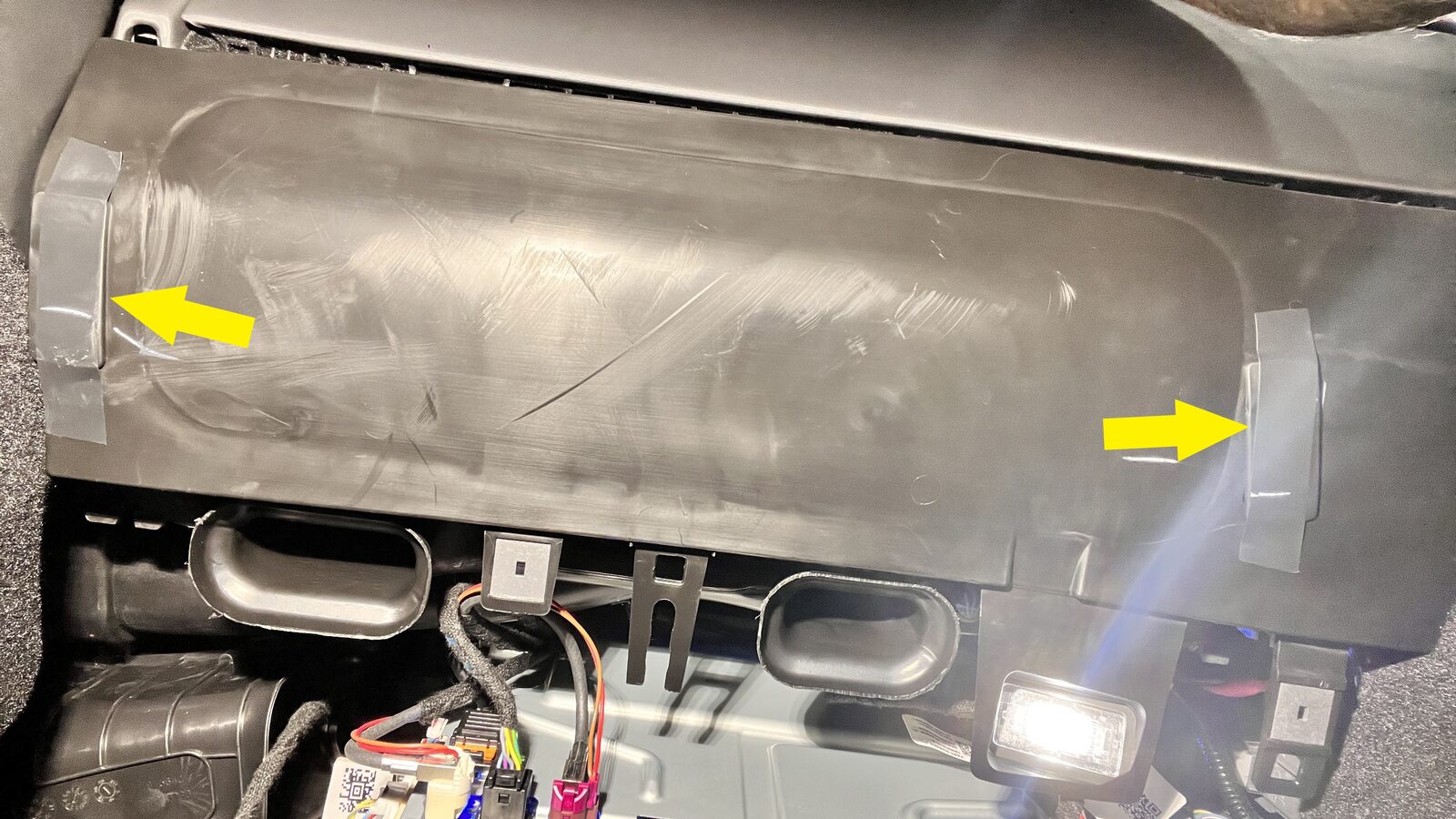

注揭下气囊背面塑料膜。

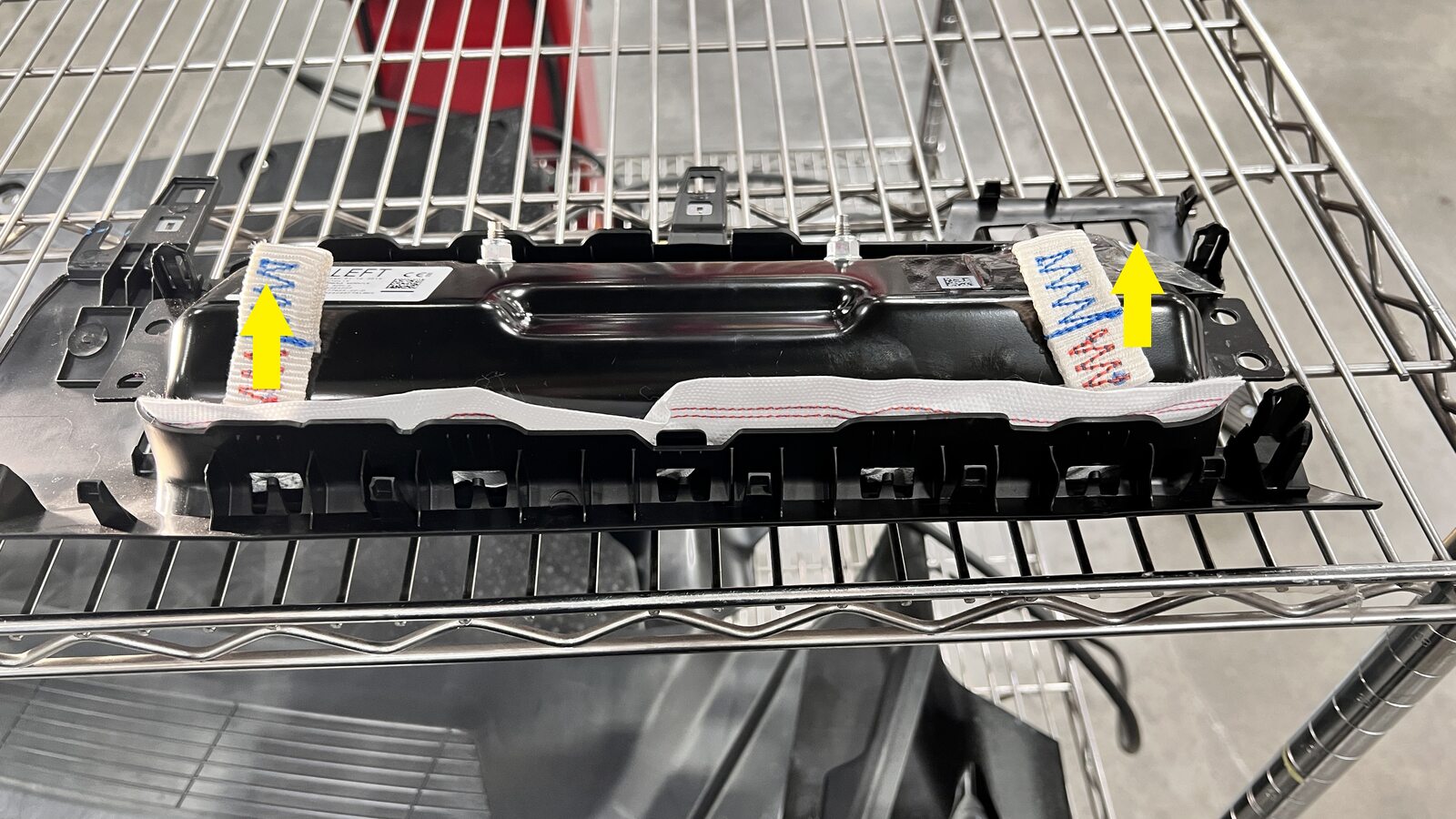

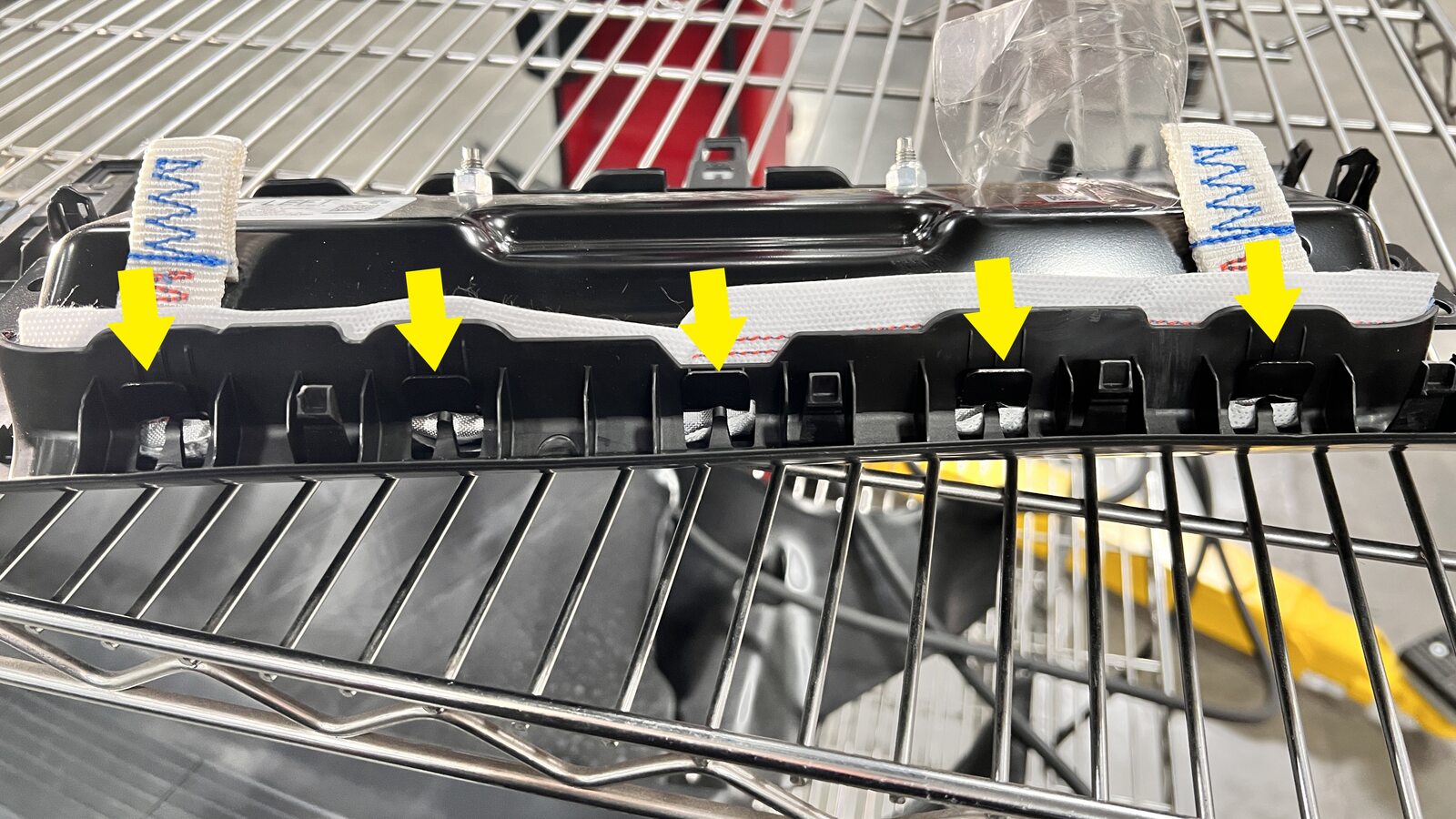

- 用 90 度长凿沿气囊总成后部边缘撬动,同时弯折膝部气囊盖板周边,以松开盖板周边的各个气囊锁片。
-
向上转动气囊,松开盖板周边的气囊前部锁片,然后将气囊从盖板上拆下。
警告妥善弃置气囊。
安装
-

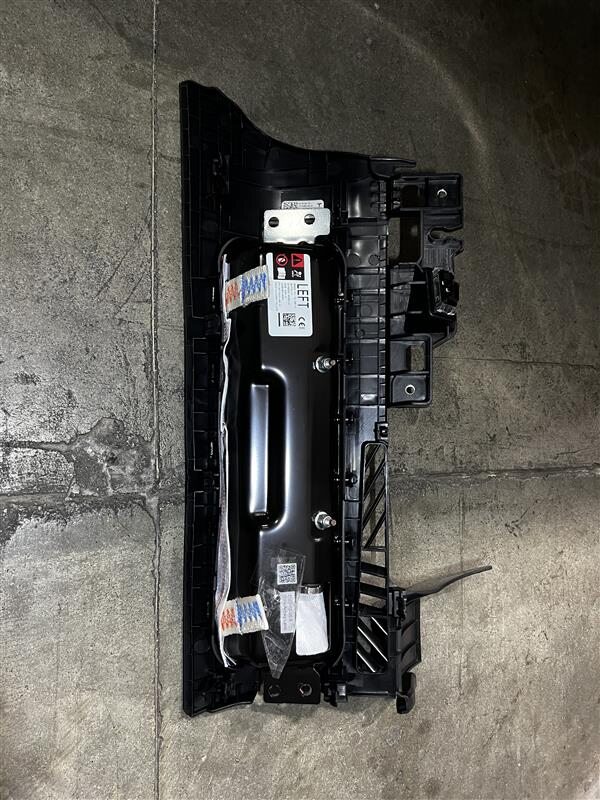

将副驾位膝部气囊安装到副驾位膝部气囊盖板上。
注安装金属锁片时,请先接合后部锁片,再压入前部锁片。
-
连接副驾位膝部气囊线束连接器,然后将副驾位膝部气囊安装到车辆上。
注将塑料膜重新贴至引爆装置总成上。
-
安装新的螺栓(4 个),将副驾位膝部气囊固定到仪表板。8.5 Nm (6.3 lbs-ft)TIp推荐使用以下工具:
- 外梅花套筒 E10
- 3/8 英寸无绳冲击钻头
- 3 英寸加长件
- 棘轮/扭矩扳手
- 安装副驾位膝部气囊螺栓帽。
- 将左前驾驶室地毯罩安装到副驾位膝部气囊盖板上。
- 连接低压电源。请参阅低压电源(断开和连接)。
- 升起所有车窗,关闭所有车门。
