Rear Drive Unit - 4DU ((拆卸和更换))

校正代码 4001010702 FRT 3.84 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-09-30: 添加了将后驱动单元接地带从车身上断开/连接到车身上的步骤。添加了自动化例行程序的链接。添加了安装过程中缺失的副车架紧固步骤。添加了行驶高度调整程序。添加了安装和拆卸 12V 副车架线束以及后副车架支架的步骤。更新了错误的软管名称标签。重新确定了 4DU 的各个步骤。

扭矩规格

表 1. 扭矩规格：Rear Drive Unit - 4DU ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将驱动单元固定到副车架的左侧、右侧和后部螺栓
80 Nm (59.0 lbs-ft)
  • 棘轮/扭矩扳手
  • 回旋头棘轮/回旋头扭矩扳手
  • 18 毫米套筒
 重复使用

拆卸

  1. 进行免费检查时，注意任何可能表明需要进行定位的异常轮胎磨损。
  2. 将车辆停至双柱举升机上。请参阅举升车辆 - 双支撑架。
  3. 启用“维护模式增强版”。请参阅维护模式增强版。
  4. 选择High Voltage > Procedures > Rear Drive Unit Replacement。
  5. 运行 PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-COOLANTvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Start Coolant Fill/Drain
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Start Coolant Fill/Drain
    。
  6. PROC_EPB_X_SERVICE-MODEvia Toolbox: (link)via Service Mode:
    • Chassis ➜ Brakes ➜ EPB Service Mode
    • Chassis ➜ Brakes ➜ EPB Service Mode
    via Service Mode Plus: Drive Unit ➜ Rear Drive Unit Replacement ➜ Release / Re-Engage Emergency Parking Brake
  7. 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
  8. 拆下 LH 和 RH 后车轮。请参阅轮毂总成（拆卸和安装）。
  9. 拆卸 LH 和 RH 后悬架护板。请参阅后悬架盖板 - LH（拆卸和更换）。
  10. 拆卸中间流线型护板。请参阅Aero Shield - Rear ((拆卸和更换))。
  11. 拆下后扩散器。请参阅Diffuser - Rear Fascia ((拆卸和更换))。

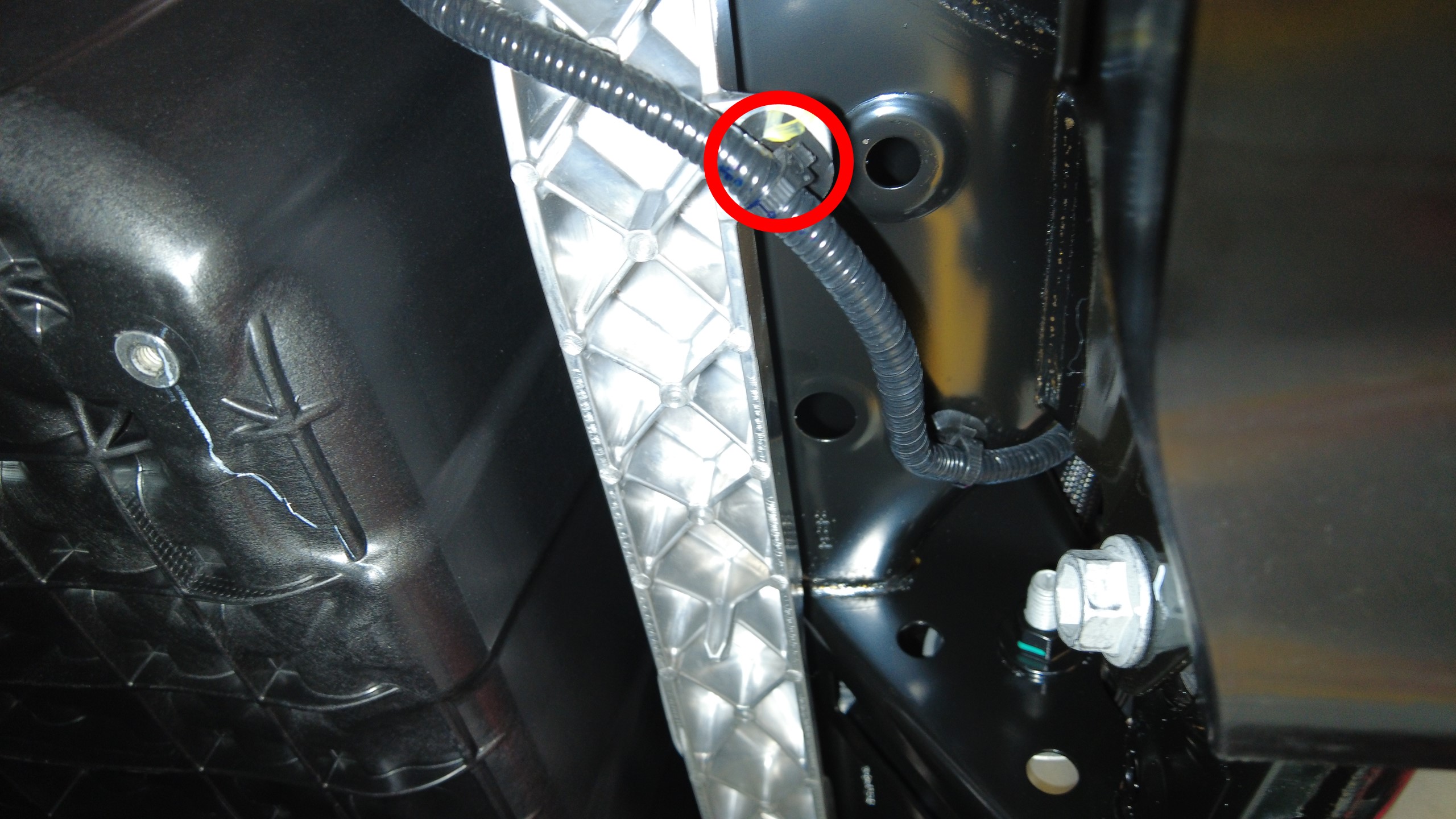

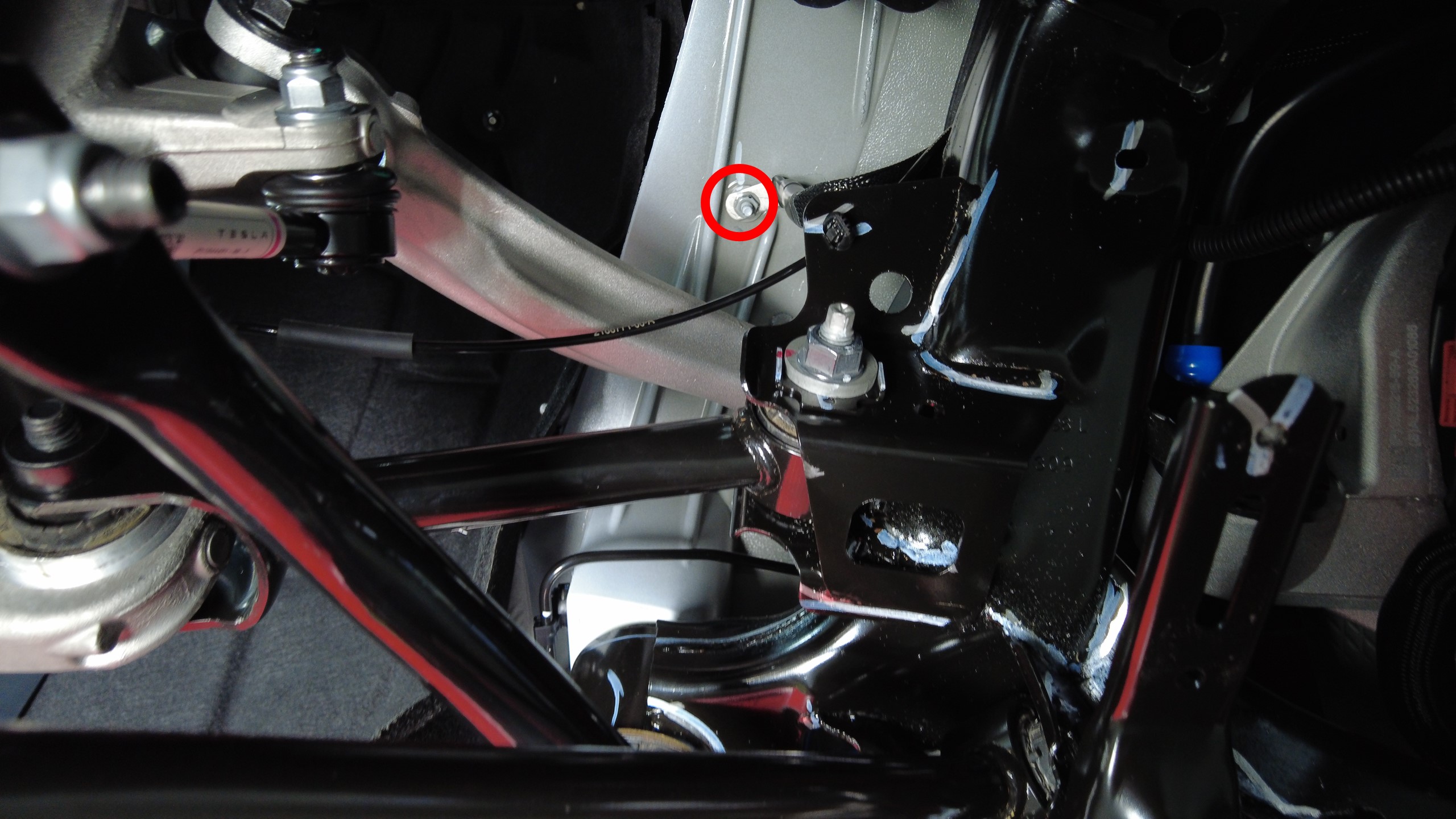

  12. 拆下将后驱动单元接地带固定到车身的螺母。
  13. 拆卸后平衡杆。请参阅Rear Stabilizer Bar and Links - Stabar - Rear ((拆卸和更换))。

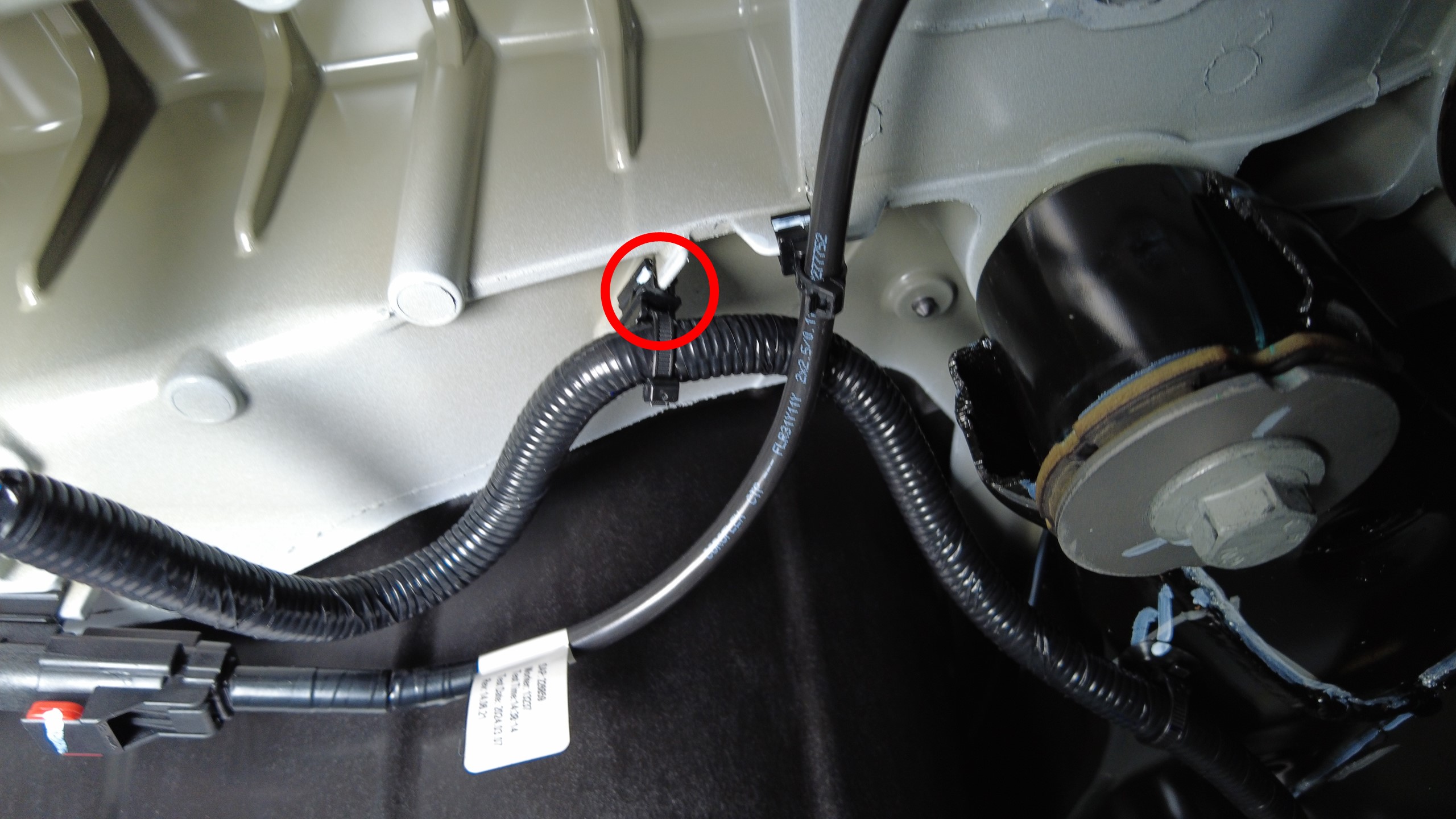

  14. 将右侧 12V 副车架线束夹从车身上拆下。
  15. 将右侧 12V 副车架线束夹从后副车架支架上拆下。

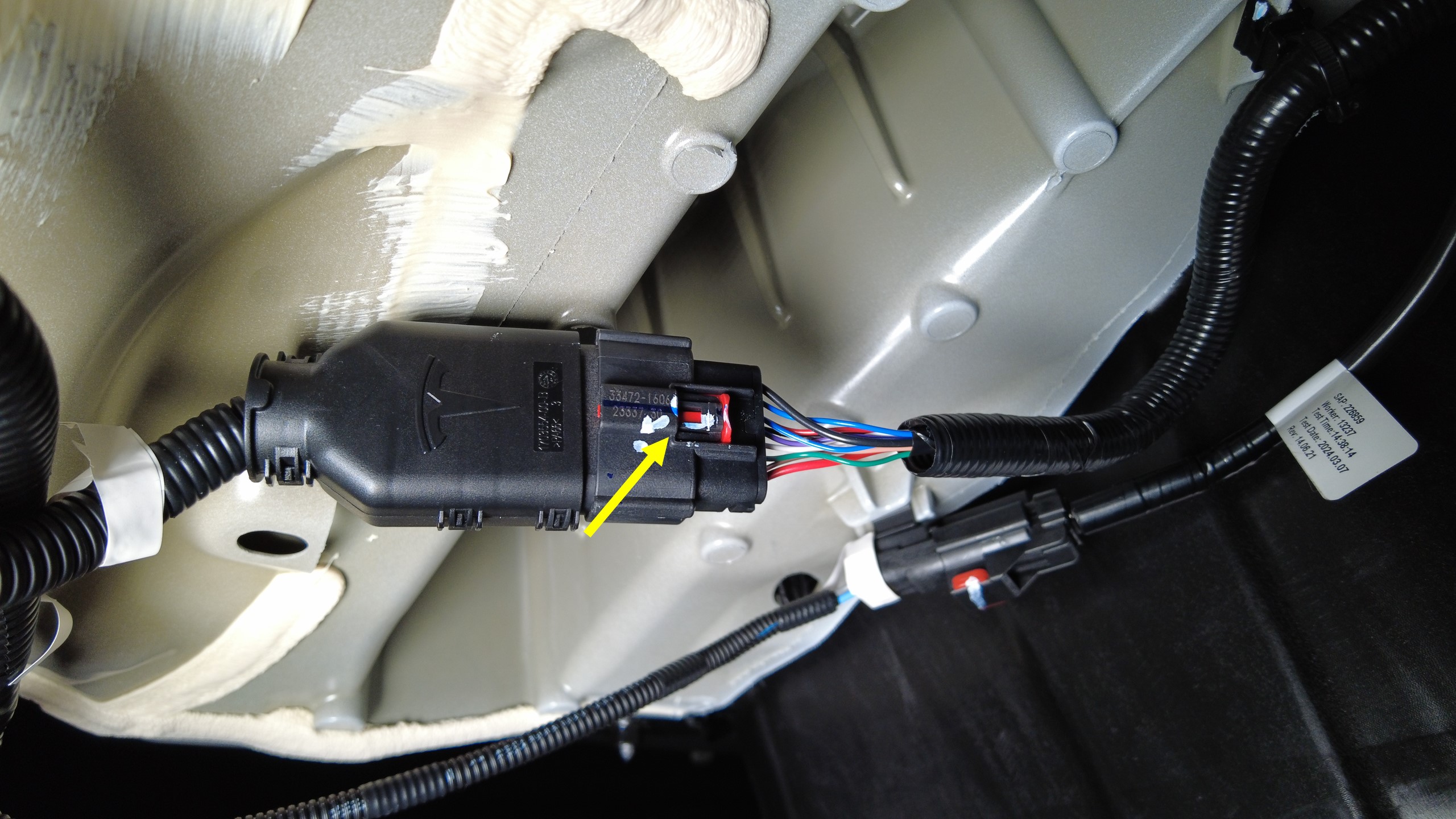

  16. 断开 RH 侧 12V 副框架线束连接器。
  17. 将左后和右后制动钳从转向节上拆下，然后将制动钳悬挂在车身上。请参阅Brake Caliper - Rear - LH - Base ((拆卸和更换))。
  18. 拆下高压电池外壳后滑板。请参阅Skid Plate - Rear ((拆卸和更换))。

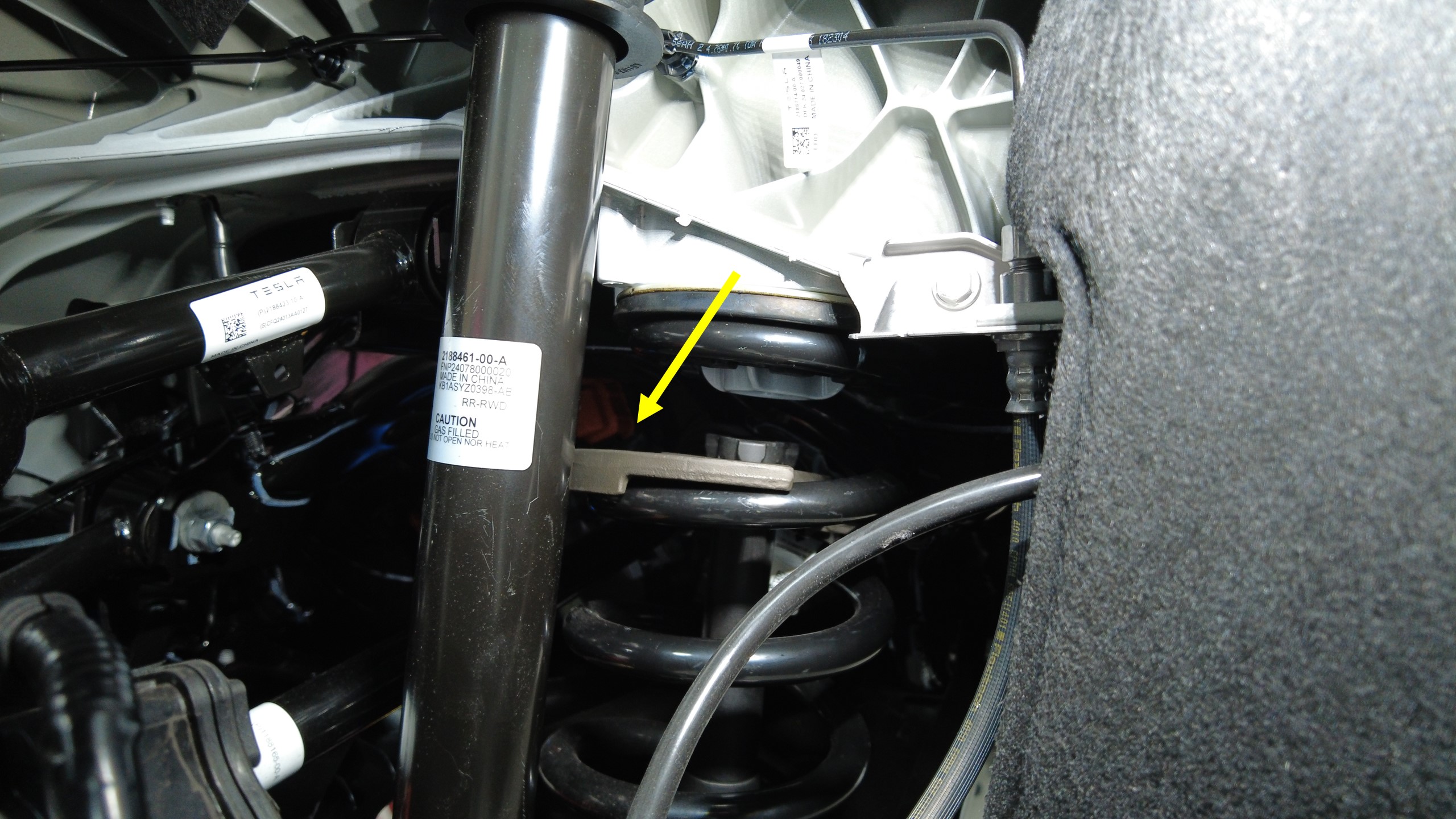

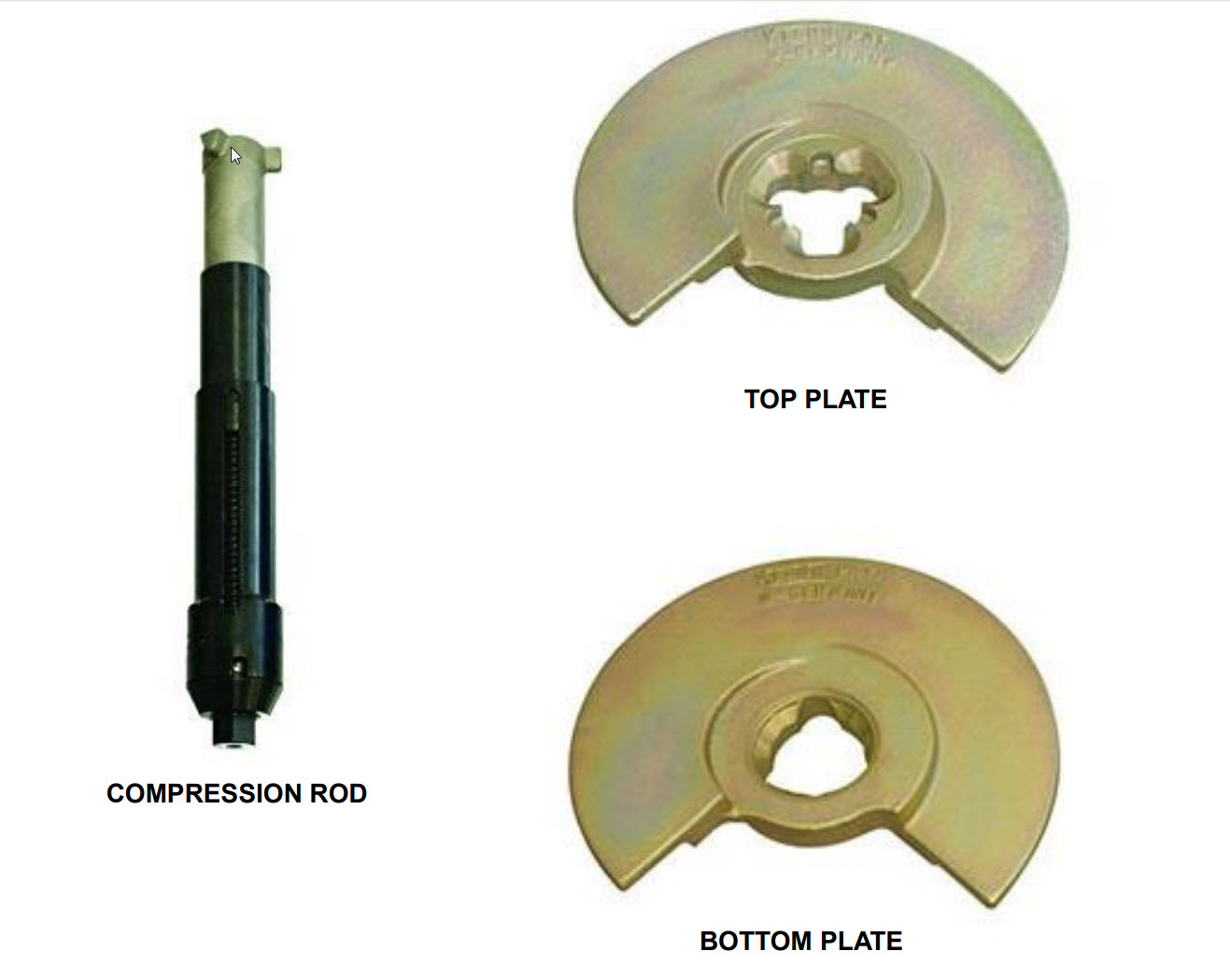

  19. 将弹簧压缩器安装到左后和右后螺旋弹簧上，注意带凹口板位于顶部。

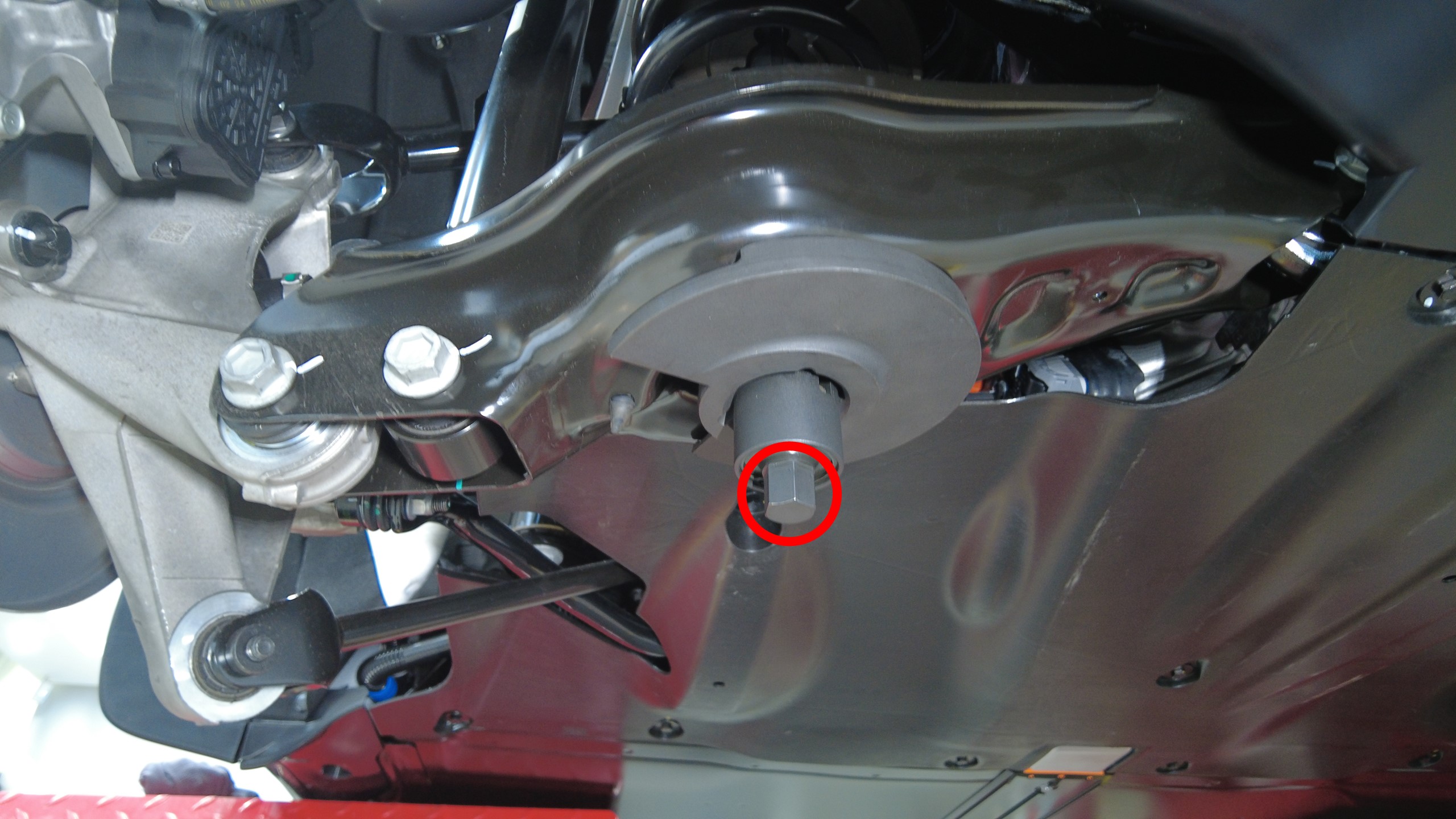

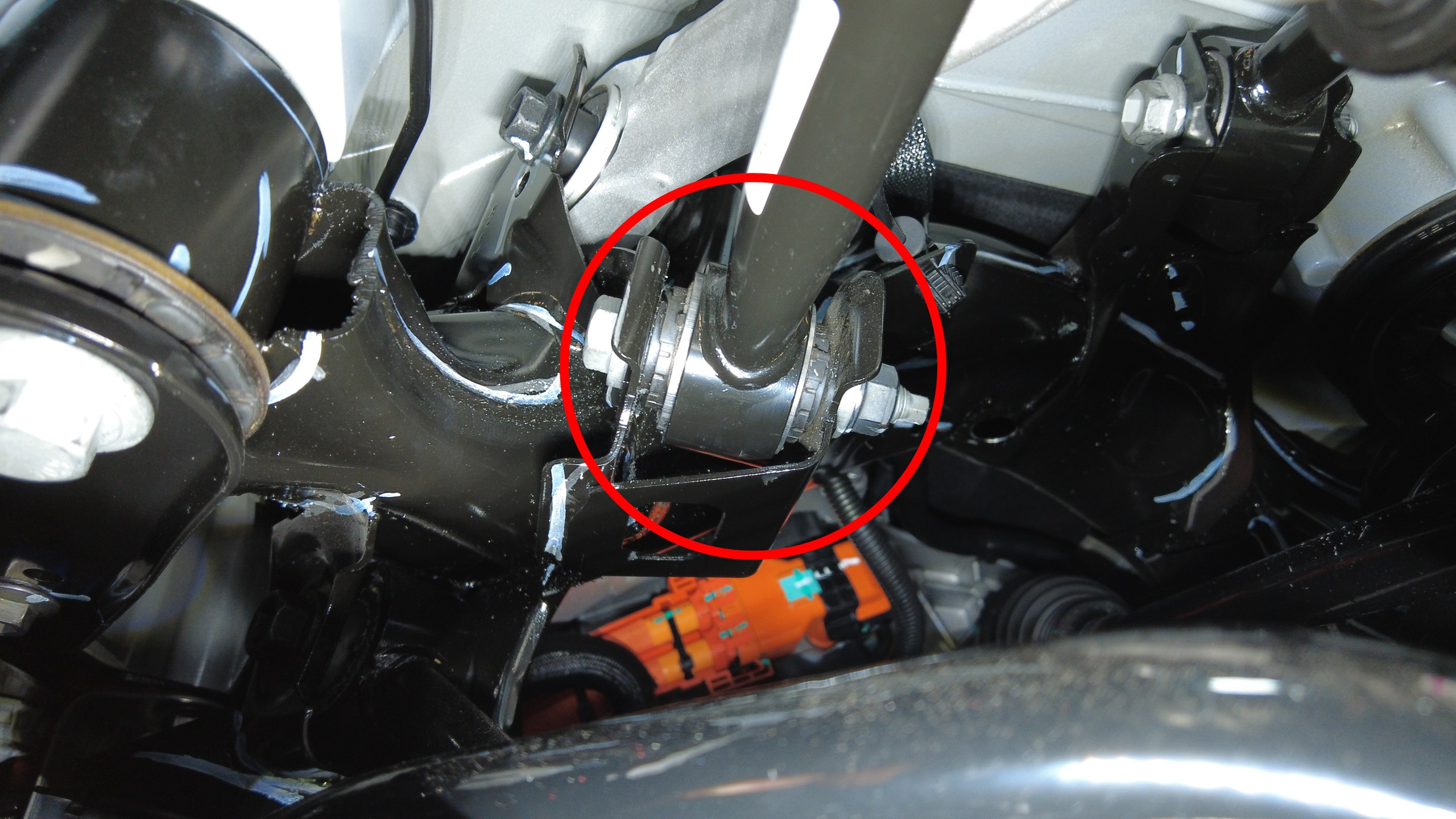

  20. 拆下将左侧减震器固定到后下尾连杆的螺栓
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺栓，21 毫米，115 Nm

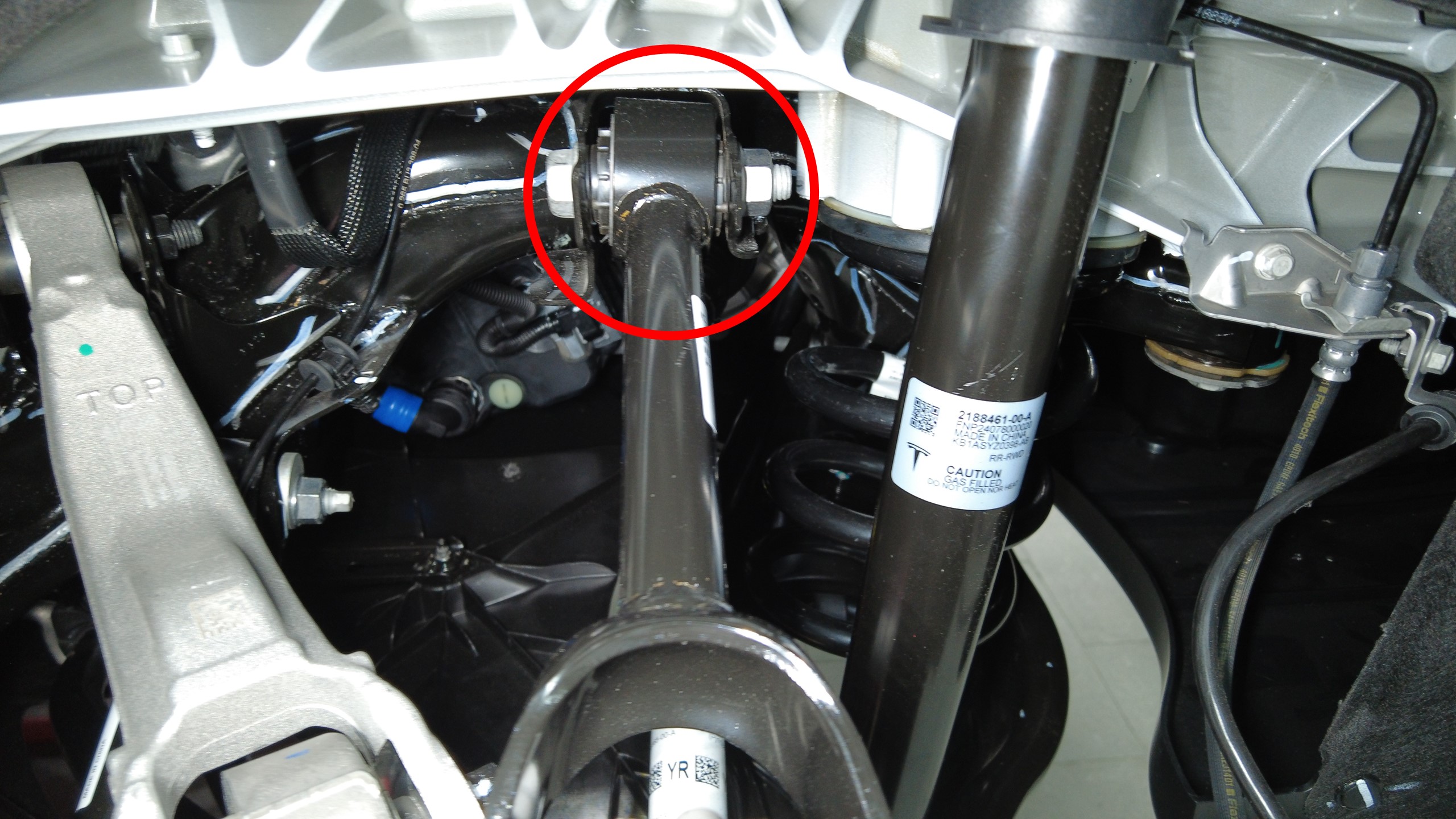

  21. 拆下将右侧减震器固定到后下尾连杆的螺栓
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺栓，21 毫米，115 Nm
  22. 在车辆后部下方放置冷却液排放容器
  23. 拆下后驱动单元变流器入口软管。请参阅Rear Drive Unit Inverter Inlet ((拆卸和更换))。
  24. 松开将右后轮毂内衬固定到门槛板的推拉式卡子
    Informational PurposesAn informational icon, calling your attention
    注
    2 个卡子；拆下图示卡子，然后将内衬置于一旁，以便操作
  25. 将冷却液排放装置放在高压电池 RH 后侧下方
  26. 将冷却液出口软管从后回流软管上断开并堵住软管。
    Informational PurposesAn informational icon, calling your attention
    注
    1 个弹簧夹，2 个塞子。必要时，用车间毛巾清洁右门槛板内的任何残留冷却液。如果冷却液流失量超过 1 升，需要进行真空加注。
  27. 松开将冷却液软管固定到右侧剪力板的卡子
    Informational PurposesAn informational icon, calling your attention
    注
    1 个树形头卡子
  28. 将冷却液排放容器从车辆下方移走
  29. 佩戴高压绝缘手套和皮质外手套
    Informational PurposesAn informational icon, calling your attention
    注
    使用 Hioki 测试仪时，请务必佩戴电工保护手套
  30. 拆下后驱动单元高压线束。请参阅High Voltage Harness Rear Drive Unit ((拆卸和更换))。
  31. 脱下高压绝缘手套。
  32. 将副车架举升工具放入后副车架下方的适当位置。
    .
  33. 将供气装置连接到副车架举升工具。
  34. 升起副车架举升工具以支撑后副车架。
    Informational PurposesAn informational icon, calling your attention
    注
    3 个系带；将系带末端的金属钩固定到副车架举升工具上的环上，拉动系带直至固定；必要时降低车辆；建议寻求他人协助
  35. 拆下左后和右后剪力板。请参阅Rear Subframe Shear Plate- Front - LH ((拆卸和更换))。

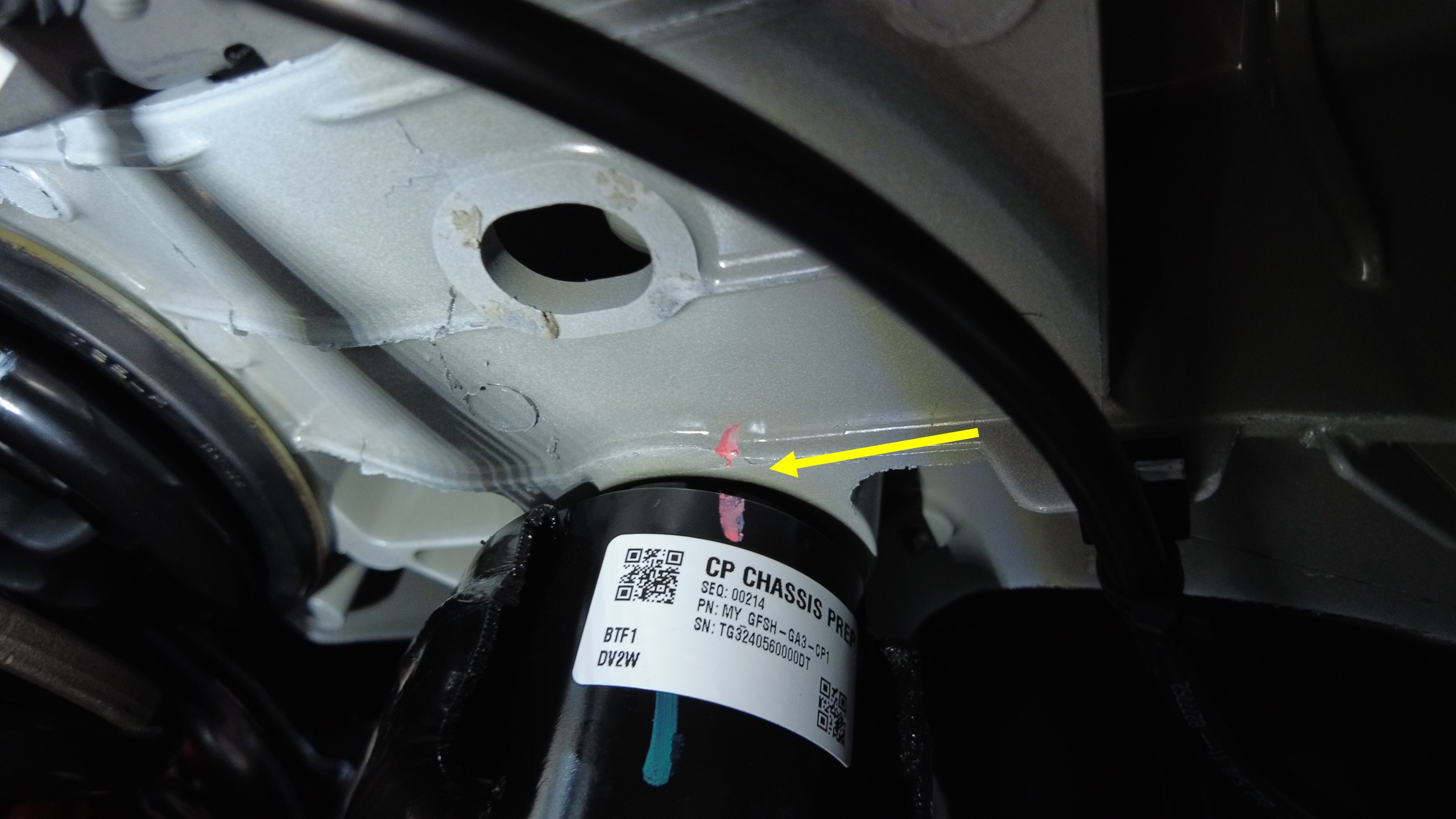

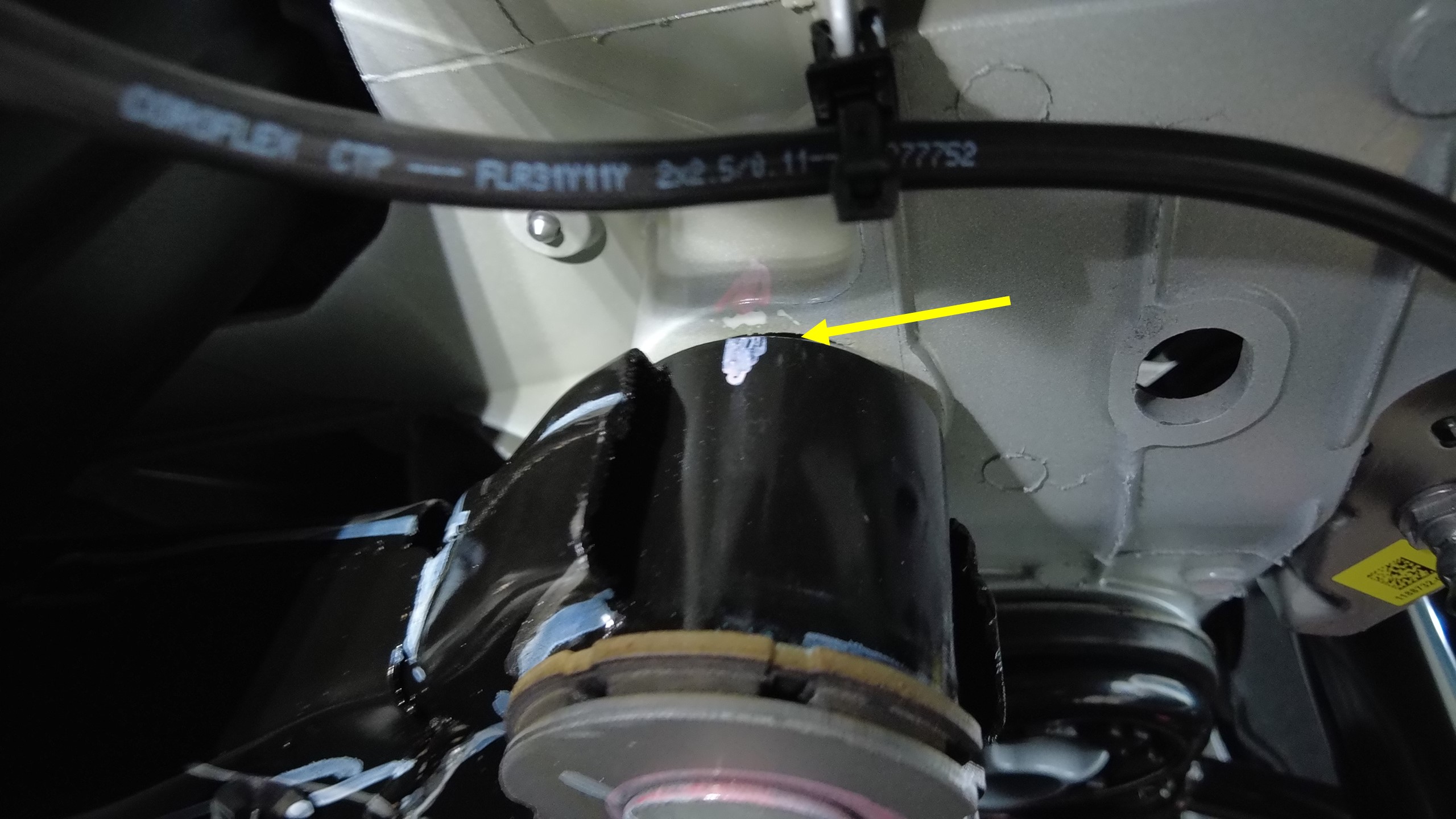

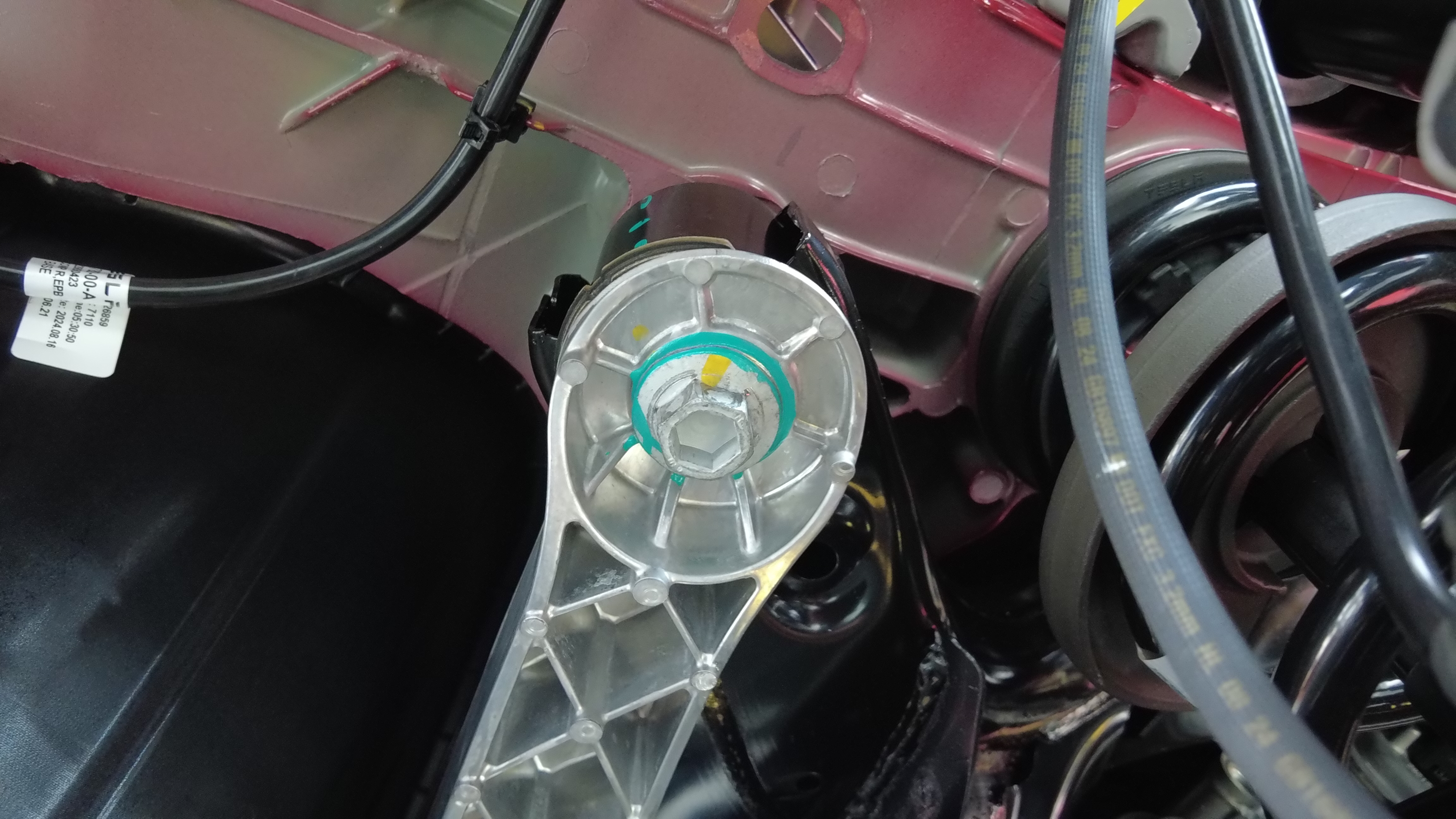

  36. 在左后和右后副车架螺栓上标记好副车架的初始位置。
    Informational PurposesAn informational icon, calling your attention
    注
    如有必要，也可以标记出副车架铸件和副车架套管在车身上的位置。
  37. 拆下将副车架固定到车身的左后螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺栓，21 毫米，125 Nm
  38. 拆下将副车架固定到车身的右后螺栓
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺栓，21 毫米，125 Nm

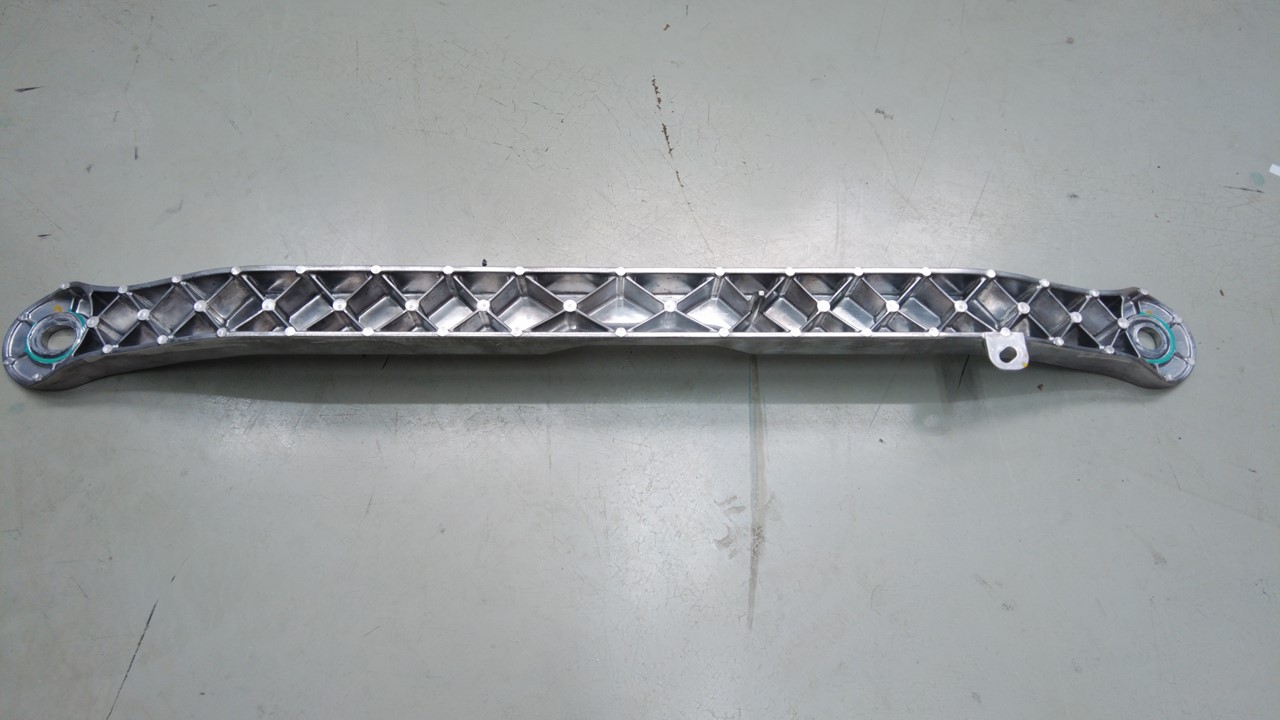

  39. 将后副车架支架从后副车架上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请他人协助提起部件，以免掉落。
  40. 降低副车架举升工具，将副车架从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为避免损坏部件，建议寻求协助。
  41. 将供气装置从副车架举升工具上断开
  42. 将副车架举升工具和副车架从车辆上移走。
  43. 松开后驱动单元逻辑连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    注意请勿使冷却液进入连接器。必要时，可将连接器移至一旁。

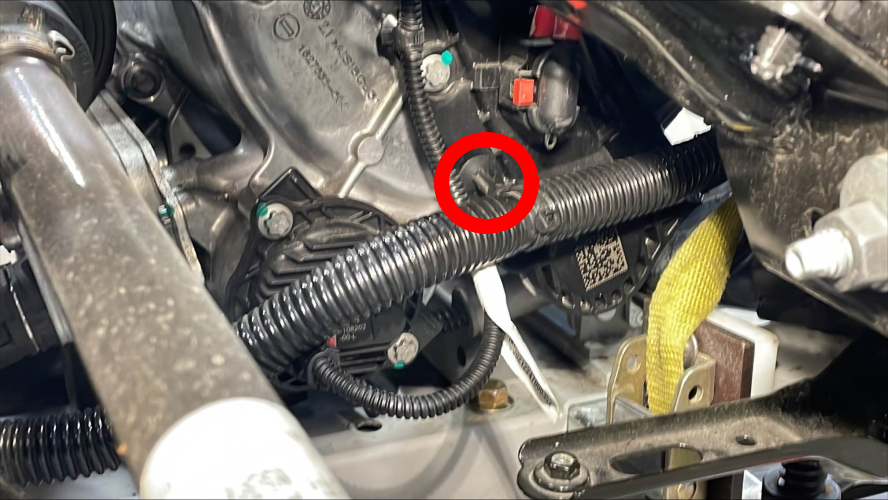

  44. 松开后驱动单元逻辑连接器卡子。

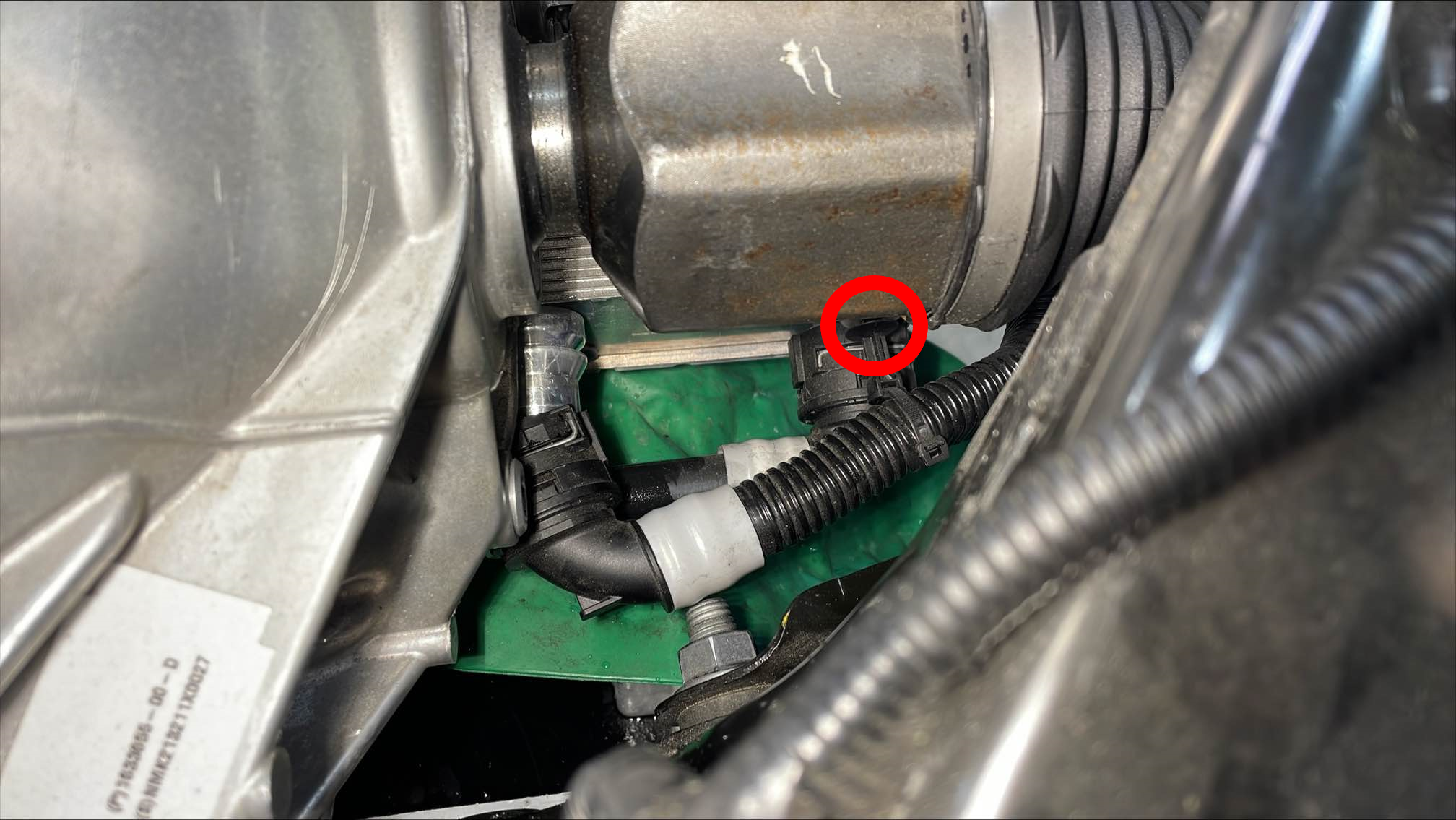

  45. 断开解析器连接器与后驱动单元的连接。
    Informational PurposesAn informational icon, calling your attention
    注
    1 个连接器，2 个卡子

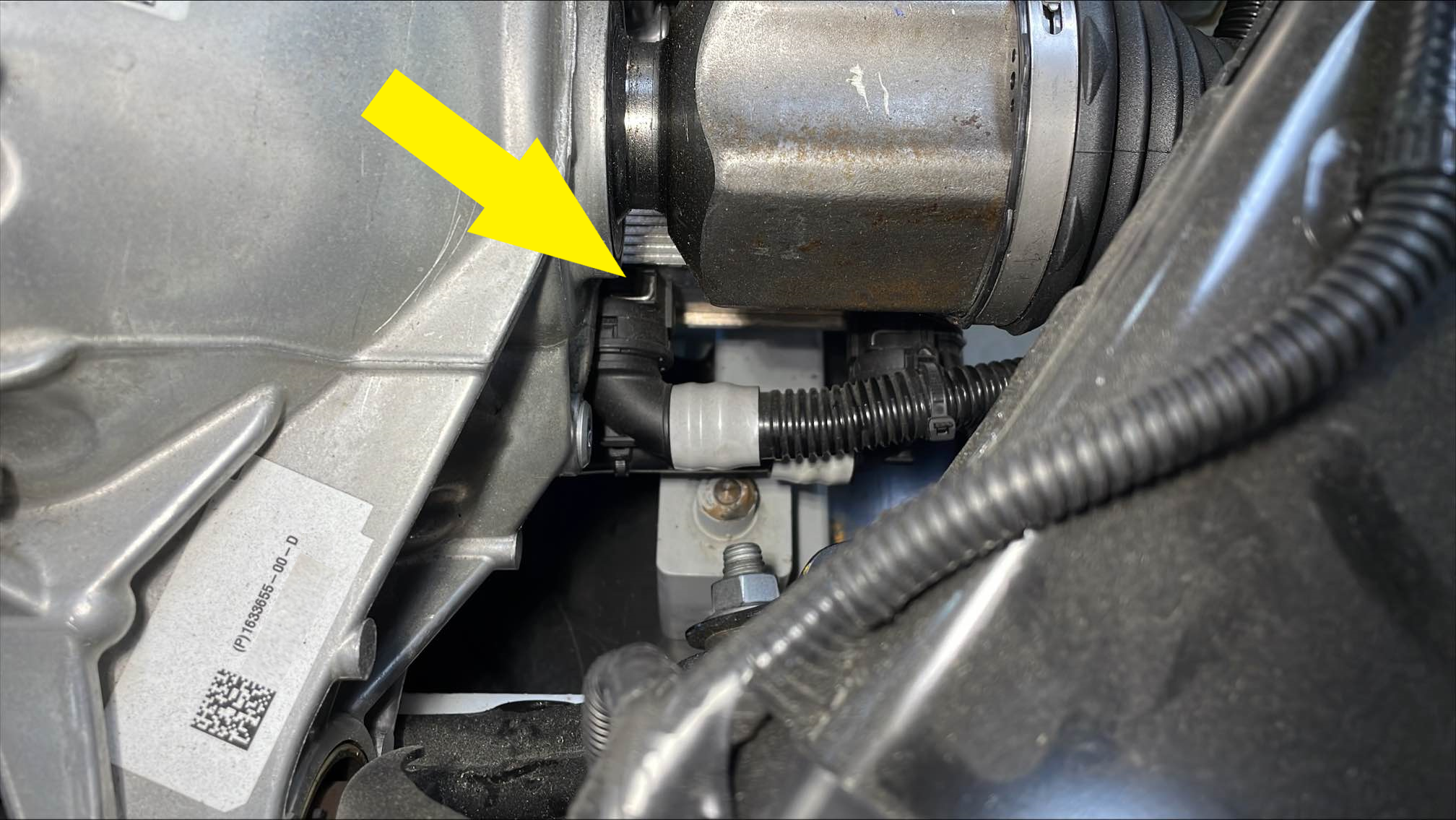

  46. 断开机油泵连接器。
    切勿向下按压红色锁片。拉动红色锁片以解锁。再次拉动以松开连接器。
  47. 将后驱动单元接地线卡子从副车架上拆下
  48. 拆下将后驱动单元接地带固定到车身的螺栓。
  49. 在副车架和固定装置总成下方放置液体收集器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    根据需要使用折叠漏斗
  50. 将动力总成出口软管从热交换器上松开。
  51. 松开 3 个用于固定动力总成出口软管的卡子，然后将软管从副车架上拆下。
  52. 松开将动力总成变流器至机油冷却器软管固定到后驱动单元的卡子（2 个）。
  53. 根据指示线切割后驱动单元变流器 NVH 罩，以接触用于固定后驱动单元变流器至热交换器软管的卡子。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拉开 NVH 罩上的切口，但注意请勿拆下 NVH 罩的任何部分。
  54. 松开卡子，将后驱动单元变流器至热交换器软管从后驱动单元变流器出口上断开，等待期排空。
  55. 松开卡子，将动力总成变流器至机油冷却器软管从机油冷却器上断开，使冷却液排出。
  56. 松开将后驱动单元变流器出口至热交换器软管固定到后驱动单元的剩余卡子（2 个），然后将软管从驱动单元和后副车架之间取出。
  57. 拉动红色锁片以松开，然后再次拉动红色锁片以断开后副车架线束与机油泵连接器的连接。
  58. 拉动红色锁片以解锁，再次拉动以将后副车架线束从解析器连接器上断开，然后松开将副车架线束固定到后驱动单元的卡子（2 个）。
  59. 拆下将 LH 后轮转速传感器固定到 LH 后转向节的螺栓，然后从转向节上拆下传感器。
  60. 松开将 LH 后轮转速传感器线束固定到 LH 后转向节的索环。
  61. 拆下将 LH 后上部尾连杆固定到 LH 后转向节的螺母和螺栓。
  62. 拆下将 LH 后上部前连杆固定到 LH 后转向节的螺母和螺栓。
  63. 拆下将 LH 后止推杆固定到 LH 后转向节的螺母和螺栓。
  64. 松开但不要拆下将 LH 后下部前连杆固定到 LH 后转向节的螺母和螺栓。
  65. 将轴拆卸工具滑动锤挂在 2 个轴拆卸工具电缆环上，然后使用滑动锤将 LH 半轴从后驱动单元上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    将半轴与驱动单元分离时，请勿损坏半轴护套和驱动单元密封件。
  66. 将轴拆卸工具滑动锤挂在 2 个轴拆卸工具电缆环上，然后使用滑动锤将 RH 半轴从后驱动单元上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    将半轴与驱动单元分离时，请勿损坏半轴护套和驱动单元密封件。
  67. 将后副车架总成放置在起重机架下方。
  68. 将驱动单元吊索工具上的 3 个挂钩紧固到驱动单元上，升起吊索，直至吊索出现些许张力。

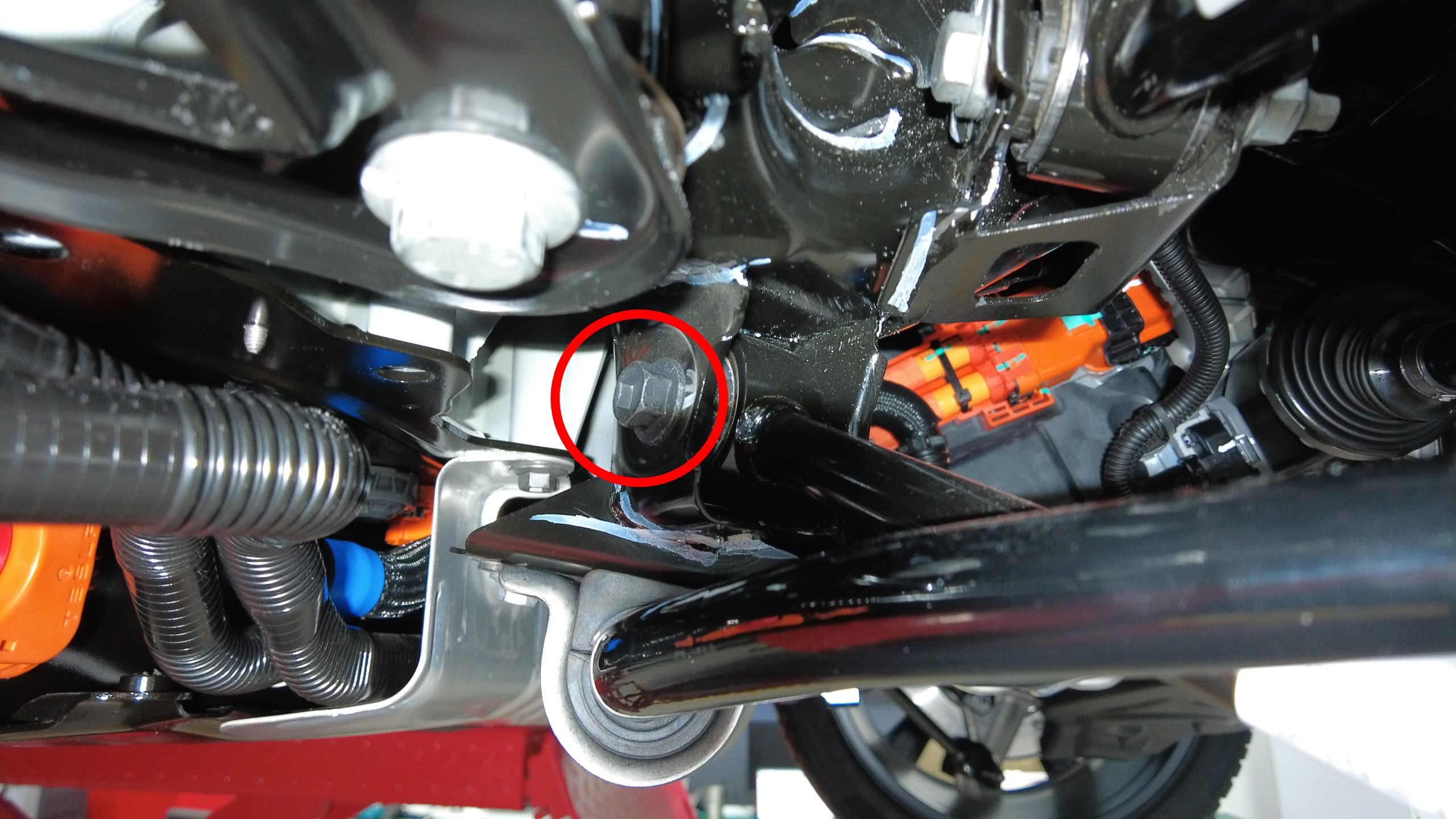

  69. 拆下将驱动单元固定到副车架的左侧、右侧和后部螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 回旋头棘轮/回旋头扭矩扳手
    • 18 毫米套筒

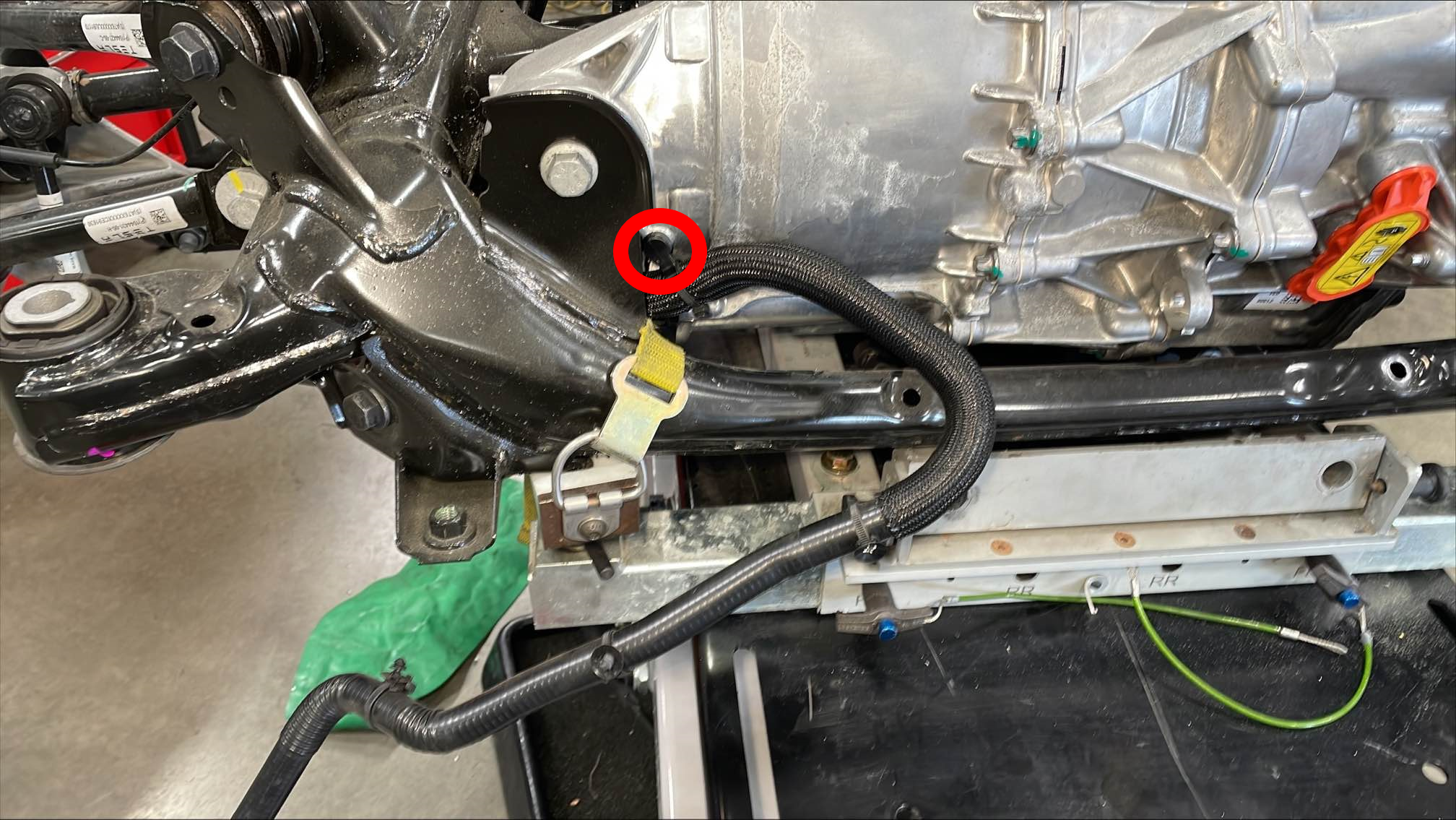

    图 1. 左侧如图所示，右侧类似
    图 2. 后部螺栓
  70. 慢慢升高吊索，将驱动单元从副车架上抬起。升起后驱动单元的同时，移开半轴。
  71. 将副车架和举升工具从驱动单元下方移走。
  72. 将空驱动单元板条箱放置在驱动单元下方。
    Informational PurposesAn informational icon, calling your attention
    注
    如果没有可用的空箱子，可使用托盘。
  73. 将驱动单元降至空的驱动单元板条箱中。
  74. 将驱动单元吊索从驱动单元上拆下。

安装

  1. 将新的后驱动单元连同板条箱一起放置在起重机架下方。
  2. 松开新的后驱动单元保护罩，然后将其转移到旧的驱动单元上。
  3. 将驱动单元吊索固定到新的后驱动单元。
  4. 升起起重机架吊钩，使吊索张紧。
  5. 拆下将后驱动单元固定到后驱动单元板条箱的螺栓。
  6. 将新的后驱动单元从装运板条箱中升起。
  7. 降下吊索以便将驱动单元安装到副车架上。
  8. 小心地将后驱动单元降低放入后副车架中。降低后驱动单元的同时，将半轴移入驱动单元，以便稍后安装。
  9. 手动拧紧将驱动单元固定到副车架的左侧、右侧和后部螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 回旋头棘轮/回旋头扭矩扳手
    • 18 毫米套筒
    Informational PurposesAn informational icon, calling your attention
    注
    将在后续步骤中紧固。
    图 3. 左侧如图所示，右侧类似
    图 4. 后部螺栓
  10. 降下吊索工具，释放拉索上的张力。
  11. 紧固将驱动单元固定到副车架的左侧、右侧和后部螺栓。
    80 Nm (59.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 回旋头棘轮/回旋头扭矩扳手
    • 18 毫米套筒
  12. 使用卸扣 (x3) 将驱动单元吊索工具固定到旧的后驱动单元上。
  13. 使用起重机架将旧的后驱动单元从防护表面上抬起，然后将驱动单元放置在后驱动单元板条箱上。
  14. 在协助下，使用起重机架将旧的后驱动单元降到后驱动单元板条箱中。
  15. 安装并用手拧紧将旧的后驱动单元固定到后驱动单元箱的螺栓 (x3)。
  16. 从旧的后驱动单元上拆下驱动单元吊索工具。
  17. 将驱动单元吊索工具从起重机架上拆下。
  18. 准备后驱动单元板条箱以进行材料审查。
  19. 将副车架总成从起重机架下方移走。
  20. 在助手的帮助下，轻轻旋转 LH 半轴，使半轴的花键与后驱动单元中的花键对齐，抬起 LH 后转向节，以便将半轴移入驱动单元，然后用力将半轴固定在驱动单元中。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    两个总成未正确对齐时，请勿强行将其安装在一起。必要时可升起转向节。
    Informational PurposesAn informational icon, calling your attention
    注
    如果半轴卡住，将半轴拔出，轻轻旋转，然后重试。
    Informational PurposesAn informational icon, calling your attention
    注
    固定夹就位于完全插入的半轴上时会发出咔嗒声。
  21. 将左后止推杆安装到左后转向节上，然后安装并手动拧紧将连杆固定到转向节的螺母和螺栓。
  22. 将 LH 后上部前连杆安装到 LH 后转向节上，然后安装并用手拧紧将连杆固定到转向节的螺母和螺栓。
  23. 将 LH 后上部尾连杆安装到 LH 后转向节上，然后安装并用手拧紧将连杆固定到转向节的螺母和螺栓。
  24. 紧固将 LH 后轮转速传感器线束固定到 LH 后转向节的索环。
  25. 将 LH 后轮转速传感器安装到 LH 后转向节上，然后安装将传感器固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
  26. 对右侧总成重复以上 6 步。
  27. 将后副车架线束连接到解析器连接器，推动红色锁片以锁固，然后紧固将副车架线束固定到后驱动单元的卡子（2 个）。
  28. 将后副车架线束连接到机油泵连接器，然后将红色锁片推到固定位置。
  29. 在后驱动单元和后副车架之间移动动力总成变流器至机油冷却器软管，然后紧固将软管固定到驱动单元的卡子（2 个）。
  30. 将动力总成变流器至机油冷却器软管连接到机油冷却器上，紧固卡子，然后对接头执行推拉推测试。
  31. 将后驱动单元变流器至热交换器软管连接到后驱动单元变流器出口，紧固卡子，然后对接头进行推拉推测试。
  32. 紧固将后驱动单元变流器出口至热交换器软管固定到后驱动单元的卡子（2 个）。
  33. 安装后驱动单元变流器入口软管。请参阅Rear Drive Unit Inverter Inlet ((拆卸和更换))。
  34. 将后驱动单元冷却液出口软管连接到后驱动单元热交换器，紧固卡子，然后对接头进行推拉推测试。
  35. 安装将后驱动单元接地带固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
  36. 紧固将后驱动单元接地带固定到后副车架的卡子。
  37. 连接后驱动单元逻辑连接器。
  38. 连接后驱动单元逻辑连接器卡子。
  39. 将副车架和驱动单元总成放置在车辆下方。
  40. 将供气装置连接到副车架举升工具
  41. 小心地抬起副车架和后驱动单元总成，直到其向上靠在车身上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    升起副车架时注意不要损坏软管或线束。

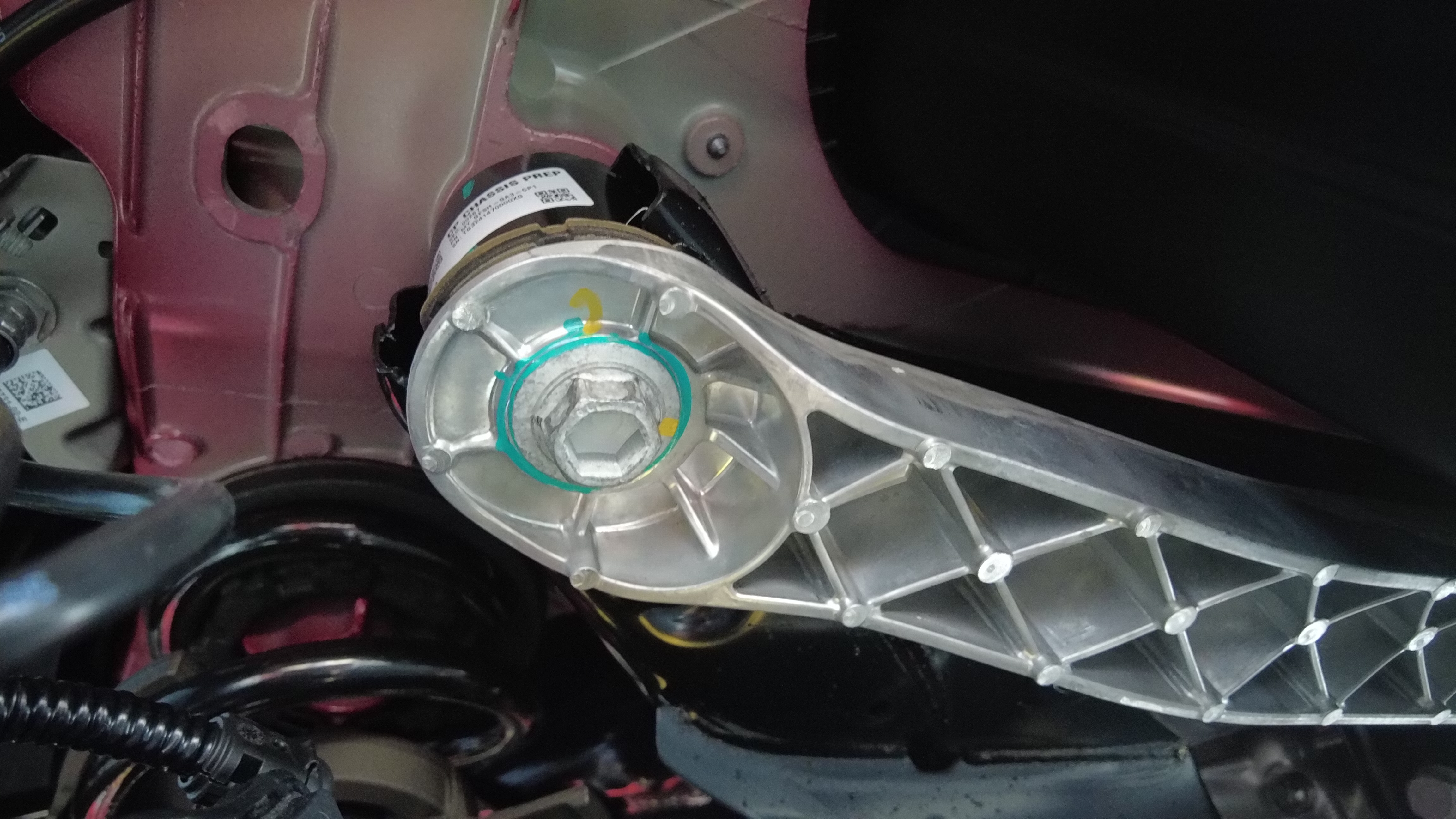

  42. 安装后副车架支架。
  43. 安装将后副车架固定到车身的左后和右后螺栓并手动拧紧。
    Informational PurposesAn informational icon, calling your attention
    注
    在后续步骤中紧固。
  44. 安装将剪力板固定到高压电池的左侧螺栓并手动拧紧。
    Informational PurposesAn informational icon, calling your attention
    注
    在后续步骤中紧固。
  45. 将螺栓和剪力板安装到后副车架左侧并手动拧紧。
  46. 安装将剪力板固定到高压电池的右侧螺栓并手动拧紧。
    Informational PurposesAn informational icon, calling your attention
    注
    在后续步骤中紧固。
  47. 将螺栓和剪力板安装到后副车架右侧并手动拧紧。
  48. 根据此前做出的位置标记将副车架与车身对齐。将副车架尽可能还原到原位。
  49. 紧固将左侧剪力板固定到车辆的 2 个螺栓。
    64 Nm (47.2 lbs-ft)
  50. 安装将冷却液软管固定到 LH 剪力板的夹子。
  51. 拧紧将副框架和 LH 后剪力板固定到车身的螺栓。
    125 Nm (92.2 lbs-ft)
  52. 紧固将右侧剪力板固定到车辆的 2 个螺栓。
    64 Nm (47.2 lbs-ft)
  53. 安装将冷却液软管固定到右侧剪力板的卡子。
  54. 拧紧将副框架和 RH 后剪力板固定到车身的螺栓。
    125 Nm (92.2 lbs-ft)
  55. 松开将后副框架固定到副框架举升工具的固定带 (x3)。
  56. 降低副车架举升工具，将其从车辆下方移出。
  57. 安装后驱动单元高压线束。请参阅High Voltage Harness Rear Drive Unit ((拆卸和更换))。
  58. 先取下冷却液出口软管上的塞子，然后重新连接好。
    Informational PurposesAn informational icon, calling your attention
    注
    1 个弹簧夹，2 个塞子。必要时，用车间毛巾清洁右门槛板内的任何残留冷却液。如果冷却液流失量超过 1 升，需要进行真空加注。
  59. 紧固将后轮毂内衬固定到门槛板的 2 个推拉式卡子。
  60. 安装后驱动单元变流器入口软管。请参阅Rear Drive Unit Inverter Inlet ((拆卸和更换))。
  61. 安装高压电池外壳后滑板。请参阅Skid Plate - Rear ((拆卸和更换))。
  62. 安装后平衡杆。请参阅Rear Stabilizer Bar and Links - Stabar - Rear ((拆卸和更换))。
  63. 将右侧 12V 副车架线束夹安装到后副车架支架上。
  64. 将右侧 12V 副车架线束夹安装到车身上。
  65. 连接 RH 侧 12V 副框架线束连接器。
  66. 安装将后驱动单元接地带固定到车身的螺母。
    10 Nm (7.4 lbs-ft)
  67. 安装左后和右后制动钳。请参阅Brake Caliper - Rear - LH - Base ((拆卸和更换))。
  68. 安装并紧固将左侧减震器固定到后下尾连杆的螺栓。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺栓，21 毫米；用油性记号笔标记。
  69. 安装并紧固将右侧减震器固定到后下尾连杆的螺栓。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺栓，21 毫米；用油性记号笔标记。

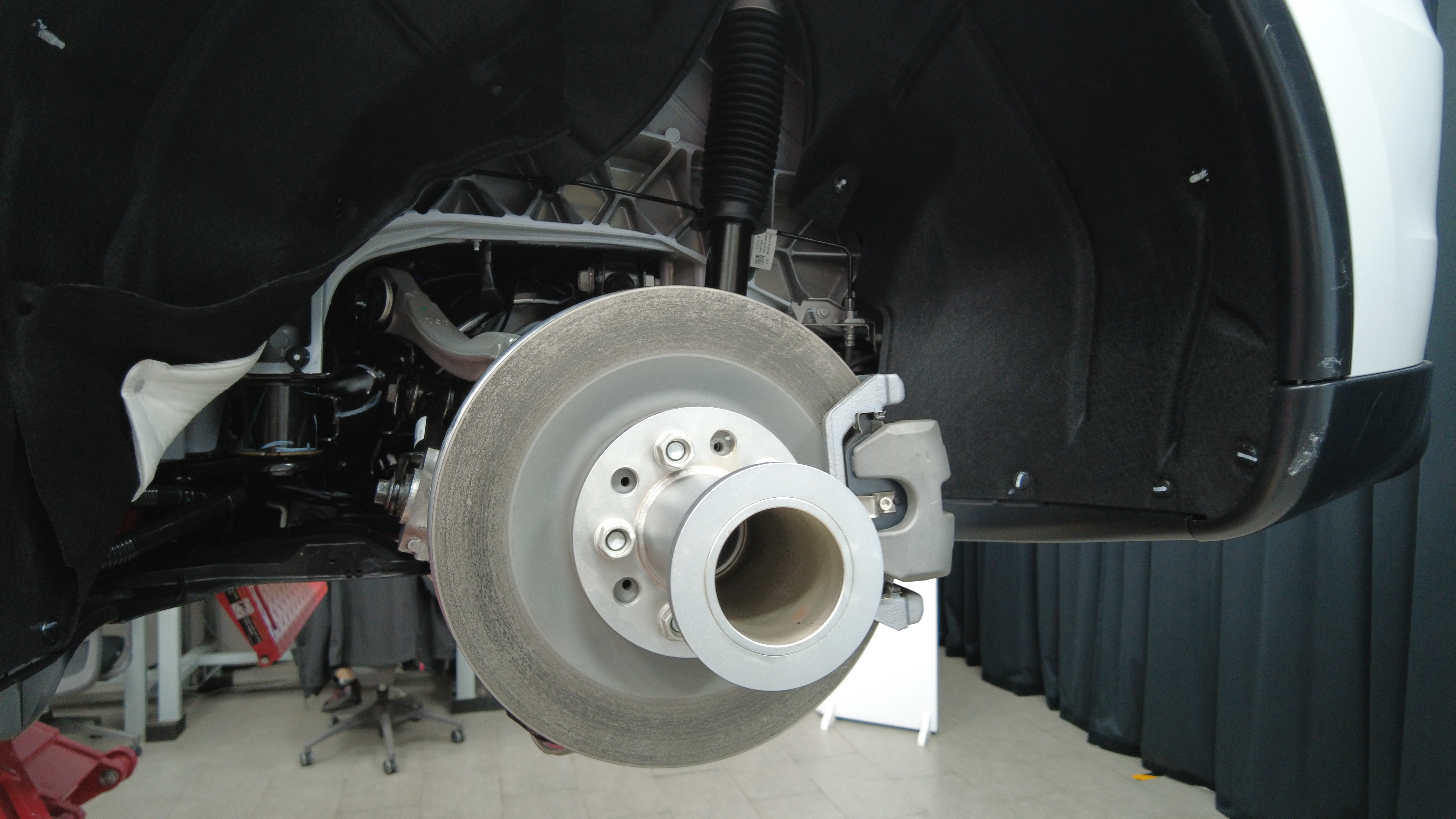

  70. 将轮毂轴承千斤顶适配器安装到左后轮毂轴承上。手动拧紧 5 个带耳螺母。
    Informational PurposesAn informational icon, calling your attention
    注
    如果轮毂轴承适配器上带有预钻孔，则无需拆下制动盘紧固螺栓。如果轮毂轴承适配器上不带预钻孔，则请在安装轮毂轴承千斤顶适配器前先拆下将制动盘固定到轮毂轴承的螺栓。

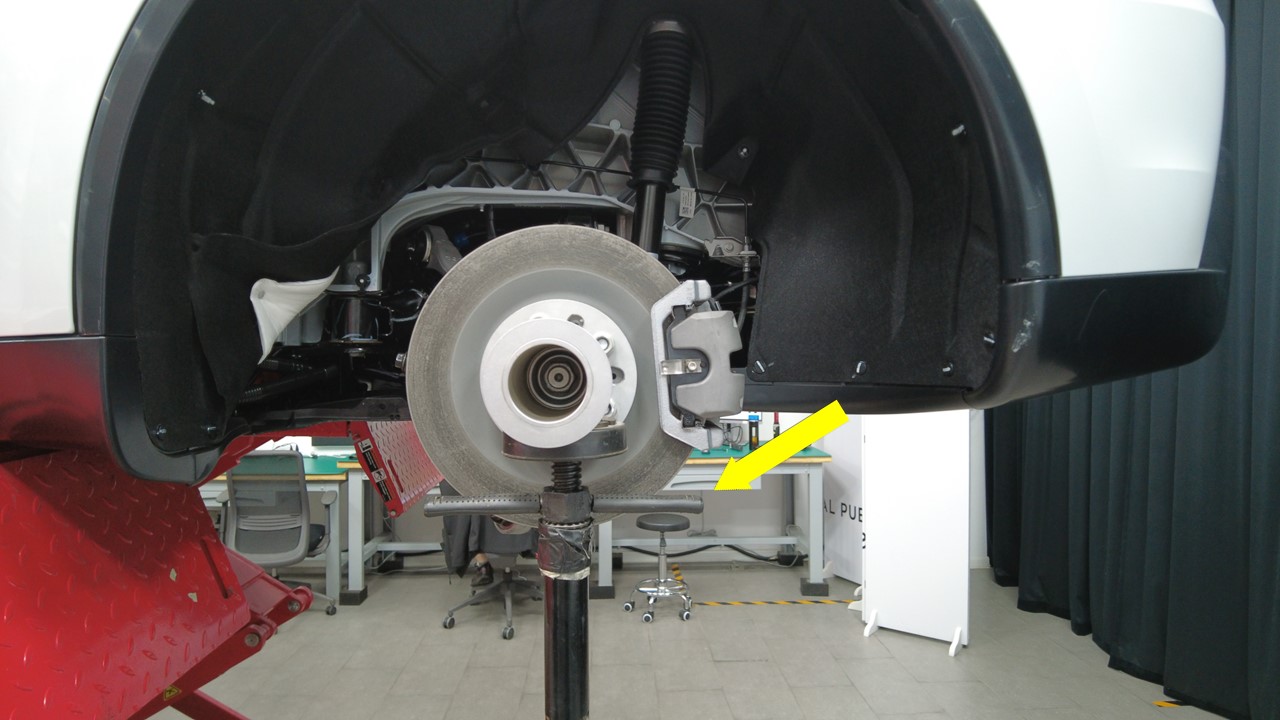

  71. 将托臂支架放置在轮毂轴承千斤顶适配器下方。

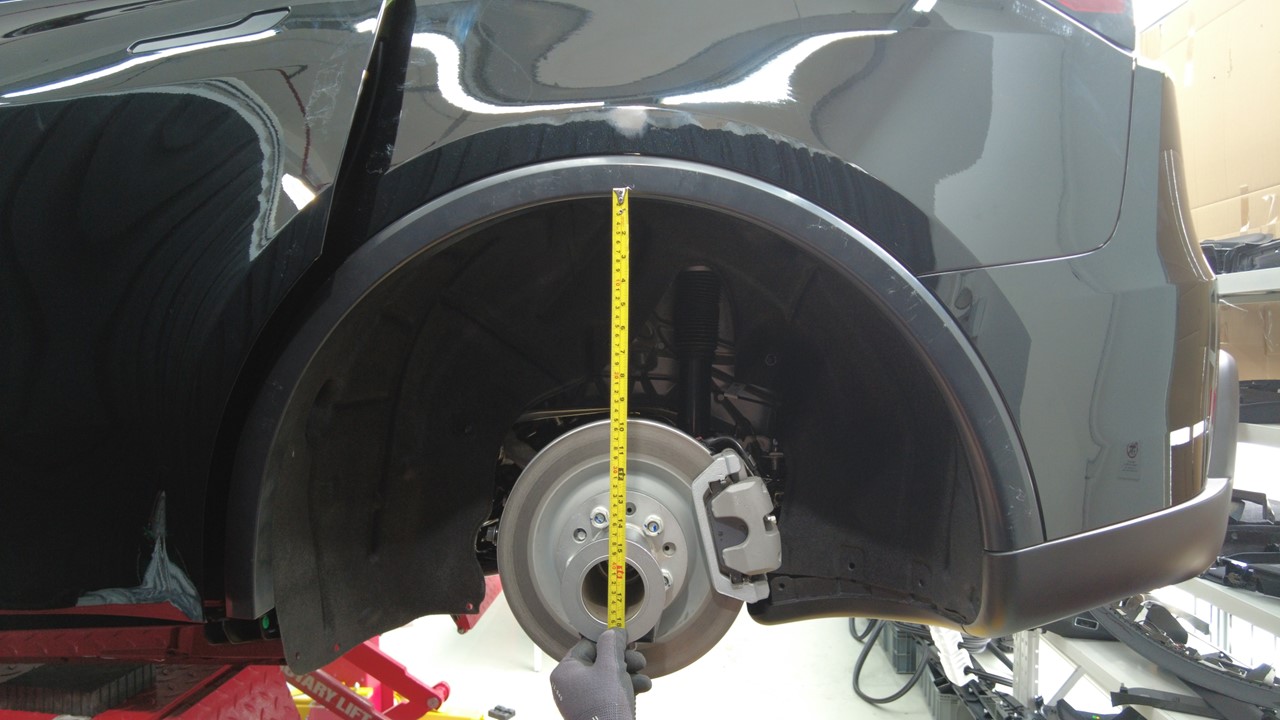

  72. 确保左后围板底部到车轴中心的距离是 428 毫米。

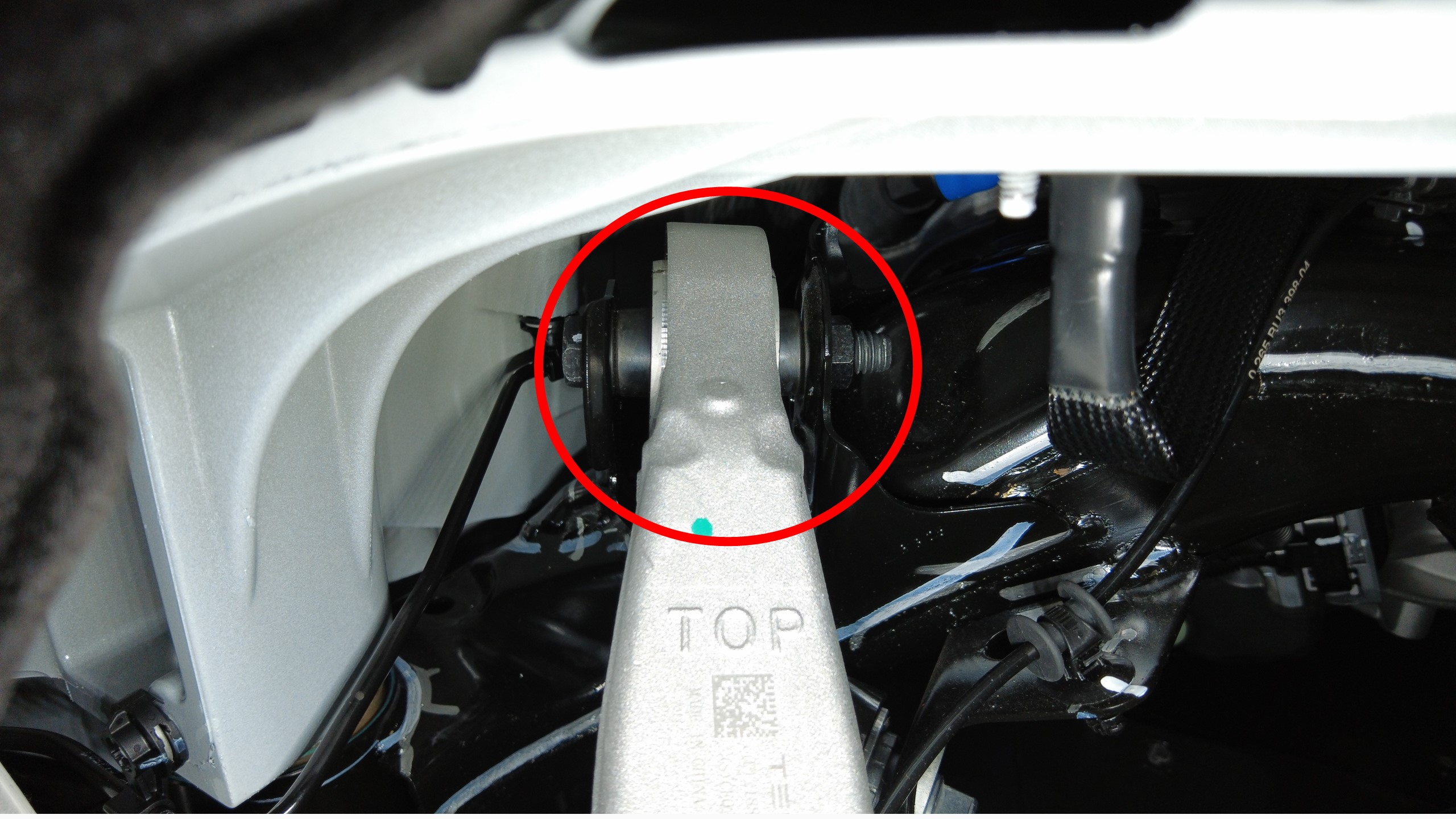

  73. 紧固将左后上尾连杆固定到副车架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    21 毫米，1 个螺栓，1 个螺母。使用油性记号笔标记。
    134 Nm (98.8 lbs-ft)
  74. 紧固将左后下尾连杆固定到副车架的螺栓。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺栓。21 毫米；使用油性记号笔标记。
  75. 紧固将左后止推杆固定到副车架的螺母。
    85 Nm (62.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺母。18 毫米；使用油性记号笔标记。
  76. 紧固将左后上前连杆固定到副车架的螺栓。
    84 Nm (61.9 lbs-ft)
  77. 紧固将左后下前连杆固定到副车架的螺栓。
    76 Nm (56.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    1 个螺栓。18 毫米；使用油性记号笔标记。
  78. 取走左后轮毂轴承千斤顶适配器下方的支撑台架，然后将轮毂轴承千斤顶适配器从左后轮毂轴承上拆下。
  79. 如果此前拆下了左后制动盘，则请安装并紧固将左后制动盘固定到左后轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
  80. 对右侧重复执行以上 10 步。
  81. 将弹簧压缩器从左后和右后螺旋弹簧上拆下。
  82. 安装 LH 和 RH 后悬架护板。请参阅后悬架盖板 - LH（拆卸和更换）。
  83. 安装后扩散器。请参阅Diffuser - Rear Fascia ((拆卸和更换))。
  84. 安装中间流线型护板请参阅Aero Shield - Rear ((拆卸和更换))。
  85. 安装 LH 和 RH 后车轮。请参阅轮毂总成（拆卸和安装）。
  86. 重新安装第二排座垫。请参阅Seat Cushion - 2nd Row ((拆卸和更换))。
  87. 执行冷却系统真空重新加注程序。请参阅。
  88. 连接低压电池电源。请参阅。
  89. 连接低压维护设备。请参阅。
  90. 将装有 Toolbox 3 的笔记本电脑重新连接到车辆。请参阅Toolbox 3（连接和断开）。
  91. 运行 PROC_VCFRONT_X_STOP-THERMAL-FILL-DRAINvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
    • Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
    • Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    。
  92. 运行 PROC_EPB_X_SERVICE-MODEvia Toolbox: (link)via Service Mode:
    • Chassis ➜ Brakes ➜ EPB Service Mode
    • Chassis ➜ Brakes ➜ EPB Service Mode
    via Service Mode Plus: Drive Unit ➜ Rear Drive Unit Replacement ➜ Release / Re-Engage Emergency Parking Brake    。
  93. 流挂 UPDATE_CAN-REDEPLOYvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy
    • Thermal ➜ HVAC ➜ CAN Redeploy
    • chassis ➜ DPB Post Replacement ➜ CAN Redeploy
    • chassis ➜ ESP Post Replacement ➜ CAN Redeploy
    • chassis ➜ IDB Post Replacement ➜ CAN Redeploy
    • chassis ➜ RCU Post Replacement ➜ CAN Redeploy
    • chassis ➜ ESP Replacement Panel ➜ CAN Redeploy
    • chassis ➜ IBST Replacement Panel ➜ CAN Redeploy
  94. 运行 TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    。
  95. 流挂 TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
  96. 断开低压维护设备。请参阅。
  97. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    注
    确保冷却液液位处于 "Max" 线处。
  98. 退出“维护模式”。请参阅。
  99. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA Filter Assembly ((拆卸和更换))。
  100. 安装前备箱后挡板。请参阅。
  101. 关闭前备箱盖
  102. 将两个前排座椅移回原位。
  103. 升起所有车窗并关闭所有车门。
  104. 将举升臂从车辆下方移走。
  105. 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整校正代码作为一项单独的工项添加至服务工单。请参阅定位要求 - 悬架。
