Body Controllers -Assembly,Shield,Vcfront, ((拆卸和更换))

校正代码 1715010022 FRT 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

表 1. 扭矩规格： Body Controllers -Assembly,Shield,Vcfront, ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前车身控制器模块护板固定到前车身控制器模块的螺栓（2 个）
8.5 Nm (6.3 lbs-ft)
  • 10 毫米套筒
 重复使用

拆卸

  1. 断开低压电池。请参阅 LV Power (Modify)。
  2. 拆卸驾驶室进气槽。请参阅 Duct - Air Intake ((拆卸和更换))。

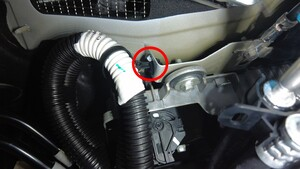

  3. 松开将超级歧管线束固定到前车身控制器模块的夹子。

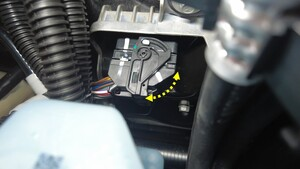

  4. 将温度系统线束从前车身控制器模块连接器上断开。

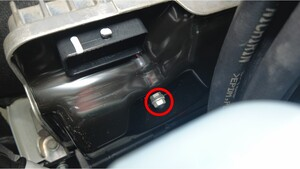

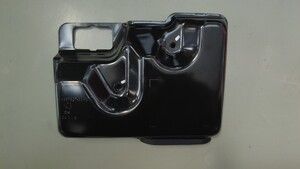

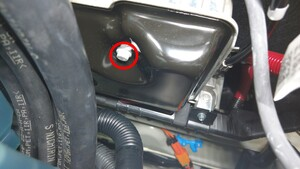

  5. 拆下将前车身控制器模块护板固定到前车身控制器模块的螺栓 （2 个），然后拆下护板。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒

安装

  1. 安装前车身控制器模块护板，然后安装将前车身控制器模块护板固定到前车身控制器模块的螺栓（2 个）。
    8.5 Nm (6.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
  2. 将温度系统线束与前车身控制器模块连接器相连。
  3. 安装将超级歧管线束固定到前车身控制器模块的夹子。
  4. 连接低压电池。请参阅 LV Power (Modify)。
  5. 安装驾驶室进气槽。请参阅 Duct - Air Intake ((拆卸和更换))。
