液力联轴节 - 180 度 ((拆卸和更换))

校正代码 3920010102 FRT 0.50 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1135762-00-A 冷却软管维修堵头套件,Model 3
  • 1080568-00-A 液体收集器
表 1. 扭矩规格液力联轴节 - 180 度 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将直型液力联轴节固定到前驱动单元变流器的螺栓
6 Nm (4.4 lbs-ft)
  • T25 梅花批头
更换 1015888-00-C

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 解锁车辆网关。请参阅网关(解锁)
  3. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Start Thermal Fill/Drain > Run,然后等待例行程序完成。
  4. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  5. 断开低压电池。请参阅低压电源(断开和连接)
  6. 拆下驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))
  7. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  8. 在前驱动单元的左前侧下方放置冷却液排放容器。

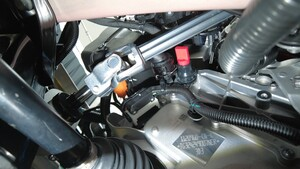

  9. 将前驱动单元变流器软管从液力联轴节上断开,然后尽快堵住两个接头端部,以免冷却液流失。
    Informational PurposesAn informational icon, calling your attention
    TIp
    如果冷却液流失量超过 1 升,则需要进行真空加注。

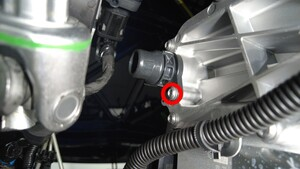

  10. 拆下并弃用将直型液力联轴节固定到前驱动单元变流器的螺栓,然后拆下并弃用直型液力联轴节。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花批头

安装

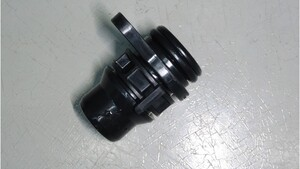

  1. 将新的前驱动单元直型液力联轴节安装到前驱动变流器上,然后安装新的螺栓,将直型液力联轴节固定到变流器。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花批头

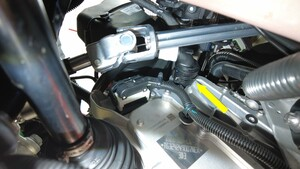

  2. 取下接头端部的塞子,然后将前驱动单元变流器软管连接到液力联轴节。
    Informational PurposesAn informational icon, calling your attention
    TIp
    如果冷却液流失量超过 1 升,则需要进行真空加注。
    Informational PurposesAn informational icon, calling your attention
    TIp
    执行推拉推测试,确保软管完全紧固。
  3. 取走车辆下方的冷却液排放容器。
  4. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  5. 检查冷却液液位,必要时加满。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确保冷却液液位处于 "Max" 线处。
  6. 连接低压电池。请参阅低压电源(断开和连接)
  7. 解锁车辆网关。请参阅网关(解锁)
  8. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),然后点击Thermal > Coolant System > Stop Thermal Fill/Drain,然后等待例行程序完成。
  9. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Coolant Purge Start > Run,然后等待例行程序完成。
  10. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确保冷却液液位处于 "Max" 线处。
  11. 安装驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))
  12. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  13. 退出“维护模式”。请参阅维护模式
  14. 升起左前车窗,关闭左前车门。
  15. 将举升臂从车辆下方拆下。
