线束 - 车载电脑（拆卸和更换） ((拆卸和更换))

校正代码 1710010802 FRT 0.36 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-06-16: 针对配备膝部气囊的车辆，添加了子步骤。

拆卸

  1. 断开低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  2. 拆下右侧 A 柱下饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  3. 将驾驶室右前地毯罩从右侧脚部空间隔音板上松开，然后断开电气连接器。
  4. 仅适用于北美车辆：拆下右侧膝部气囊。请参阅 膝部气囊 - 右侧 ((拆卸和更换))。

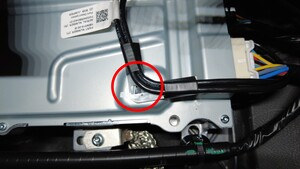

  5. 松开将跳线线束固定到车载电脑的夹子。

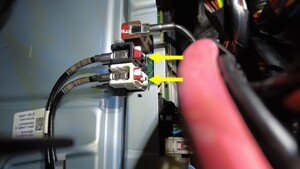

  6. 将跳线线束上部连接器（2 个）从车载电脑上断开。

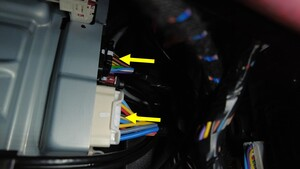

  7. 将线束连接器（2 个）从车载电脑右侧断开。

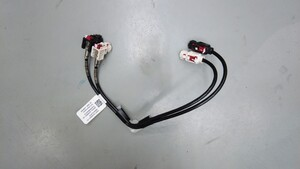

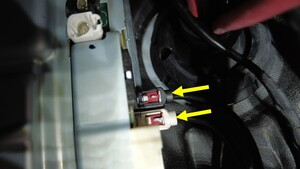

  8. 将跳线线束下部连接器（2 个）从车载电脑上断开，然后将线束从车辆上拆下。

更换

  1. 将线束放置在车辆上，然后将跳线线束连接器（2 个）连接到车载电脑。
  2. 将跳线线束上部连接器（2 个）连接到车载电脑。
  3. 安装将跳线线束固定到车载电脑的夹子。
  4. 将线束连接器（2 个）连接到车载电脑右侧。
  5. 仅适用于北美车辆：安装右侧膝部气囊。请参阅 膝部气囊 - 右侧 ((拆卸和更换))。
  6. 连接电气连接器，然后将驾驶室右前地毯罩安装到右侧脚部空间隔音板上。
  7. 安装右侧 A 柱下饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  8. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
