前电机支架 - 右隔音垫 ((拆卸和更换))

校正代码 3901020702 FRT 0.75 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前电机支架 - 右隔音垫 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将右侧电机支座固定到右侧电机支座隔离器的螺栓
105 Nm (77.4 lbs-ft)
  • 外梅花套筒 E18
重复使用
将右侧电机支座隔离器固定到车身的螺栓(3 个)
62 Nm (45.7 lbs-ft)
  • 外梅花 EP14
  • 带角度测量的扭矩扳手
更换 1110188-00-B

拆卸

  1. 断开低压电池。请参阅低压电源(断开和连接)
  2. 拆下新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))
  3. 在右前制动管路和右前纵梁面板上粘贴遮蔽胶带。
  4. 执行车辆高压禁用程序。请参阅车辆高压禁用程序

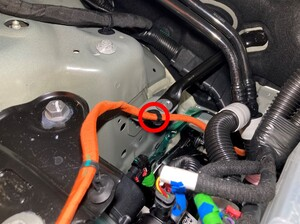

  5. 松开将高压线束固定到减震塔的夹子。
  6. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)

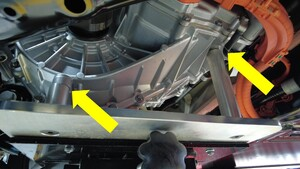

  7. 将前驱动单元支架和托臂支架放置在前驱动单元下方。
    Informational PurposesAn informational icon, calling your attention

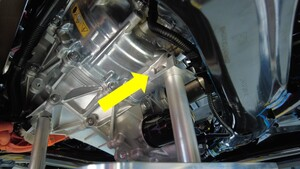

    将支架对齐驱动单元安装位置。
    Informational PurposesAn informational icon, calling your attention
    前驱动单元支架到达正确位置后立即停止举升。

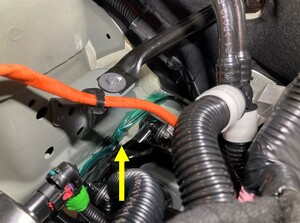

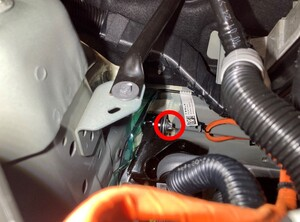

  8. 断开前驱动单元解析器连接器。

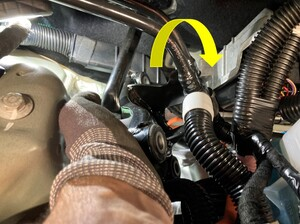

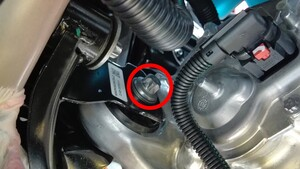

  9. 拆下将右侧电机支座固定到右侧电机支座隔离器的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 E18

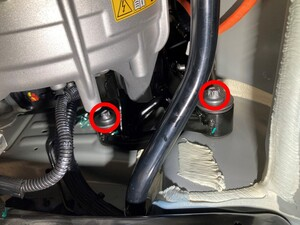

  10. 拆下并弃用将右侧电机支座隔离器固定到车辆的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花 EP14
    • 带角度测量的扭矩扳手
  11. 在车辆前部下方放置一个梯子。
    Informational PurposesAn informational icon, calling your attention
    确保梯子稳定且紧固,以便在前备箱区域执行所需步骤。
    Informational PurposesAn informational icon, calling your attention
    使用双柱举升机举升车辆并使用运送千斤顶撑起前驱动单元 (FDU) ,以接触前备箱区域。

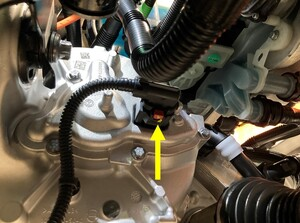

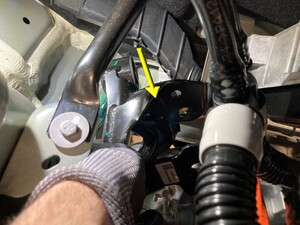

  12. 拆下并弃用将右侧电机支座隔离器固定到车辆的螺栓。
    Informational PurposesAn informational icon, calling your attention
    上部螺栓一旦拆卸,右侧支座隔离器就不再固定在车辆上,请注意抓紧以免掉落。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花 EP14
    • 带角度测量的扭矩扳手

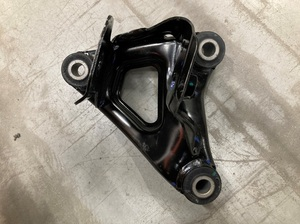

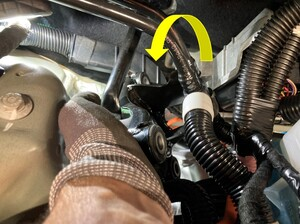

  13. 在协助下,将右侧支座隔离器抬起,绕冷却液软管旋转隔离器,将其从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿损坏制动管路或前纵梁面板。
    Informational PurposesAn informational icon, calling your attention
    如有必要,建议请他人协助在车辆下方移动运送千斤顶。

安装

  1. 在每个新的将右侧电机支座隔离器固定到车身的螺栓端部套上 O 型环。
  2. 在协助下,绕冷却液软管旋转右侧隔离器,然后小心地将隔离器推动就位,以进行安装。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿损坏制动管路或前纵梁面板。
    Informational PurposesAn informational icon, calling your attention
    如有必要,建议请他人协助在车辆下方移动运送千斤顶。
  3. 手动拧紧新的螺栓(3 个),将右侧电机支座隔离器固定到车身,。
    Informational PurposesAn informational icon, calling your attention
    新螺栓上的 O 型环应与右侧支座隔离器准确对齐。
  4. 紧固将右侧电机支座隔离器固定到车身的螺栓(3 个)。
    62 Nm (45.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花 EP14
    • 带角度测量的扭矩扳手
  5. 移走梯子。
  6. 安装将右侧电机支座固定到右侧电机支座隔离器的螺栓。
    105 Nm (77.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 E18
  7. 连接前驱动单元解析器连接器。
  8. 取走前驱动单元下方的前驱动单元支架和托臂支架。
  9. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  10. 安装第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  11. 安装将高压线束固定到减震塔的夹子。
  12. 安装新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))
  13. 连接低压电源。请参阅低压电源(断开和连接)
