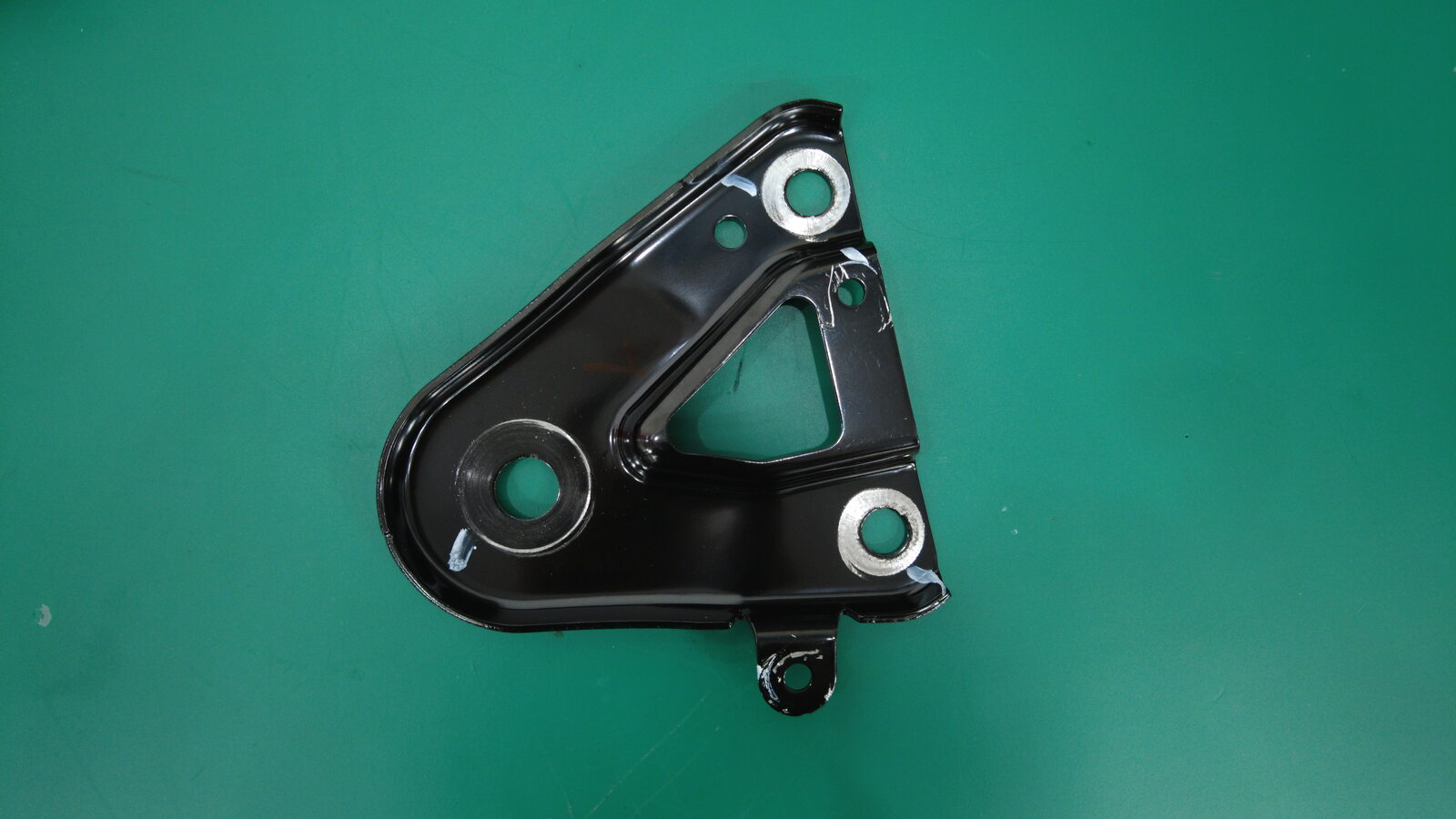

后副车架剪力板 - 前 - 左 ((拆卸和更换))
校正代码
3001020202
FRT
0.24
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将左侧剪力板固定到高压电池的小号螺栓 |
![]() 64 Nm (47.2 lbs-ft) |
|
重复使用 | |
将左侧剪力板和后副车架固定到车身的大号螺栓 |
![]() 125 Nm (92.2 lbs-ft) |
|
重复使用 |
拆卸
- 拆下中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))。

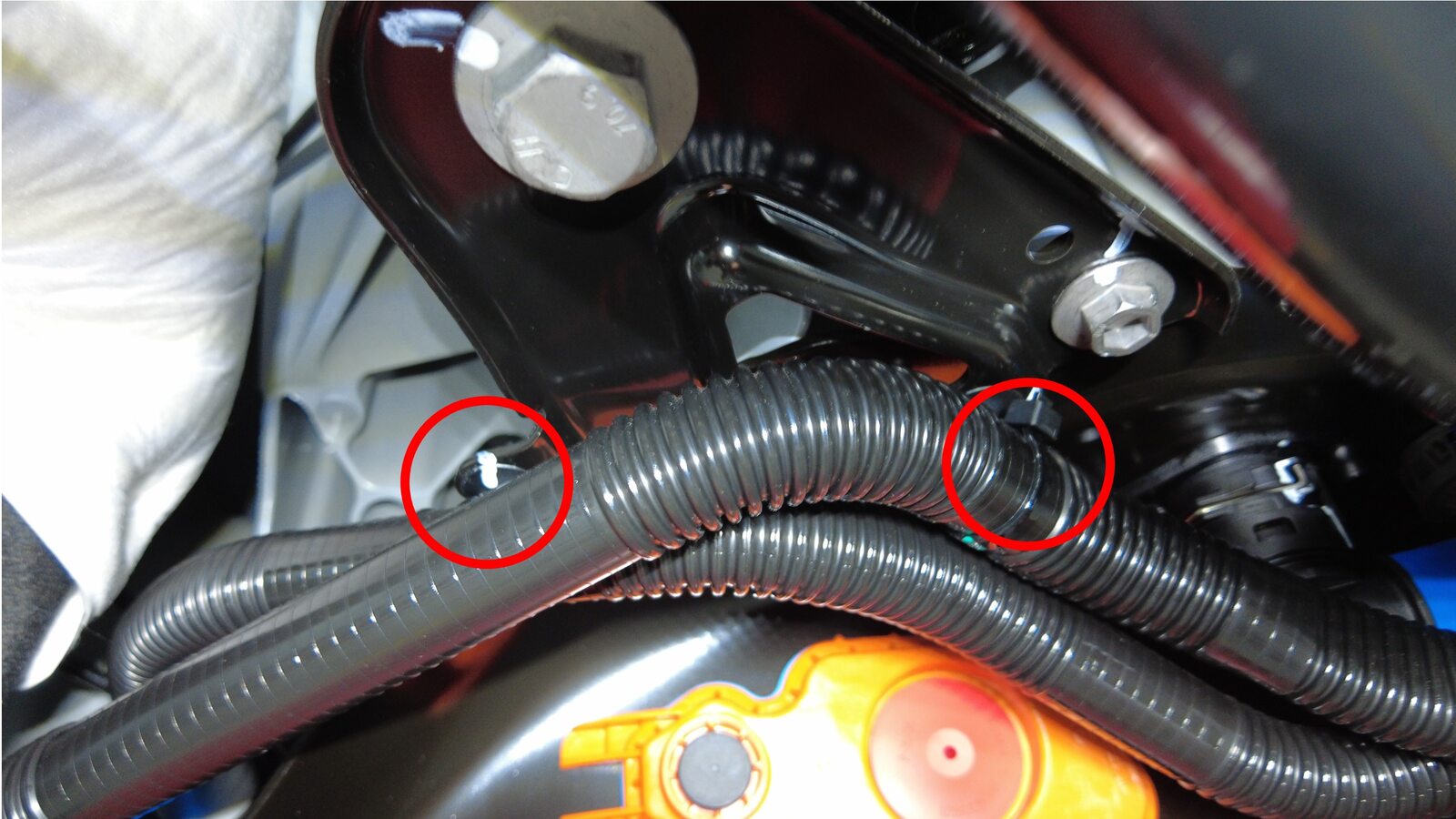

- 松开将冷却液软管固定到左侧剪力板的树形头卡子(2 个)。
-

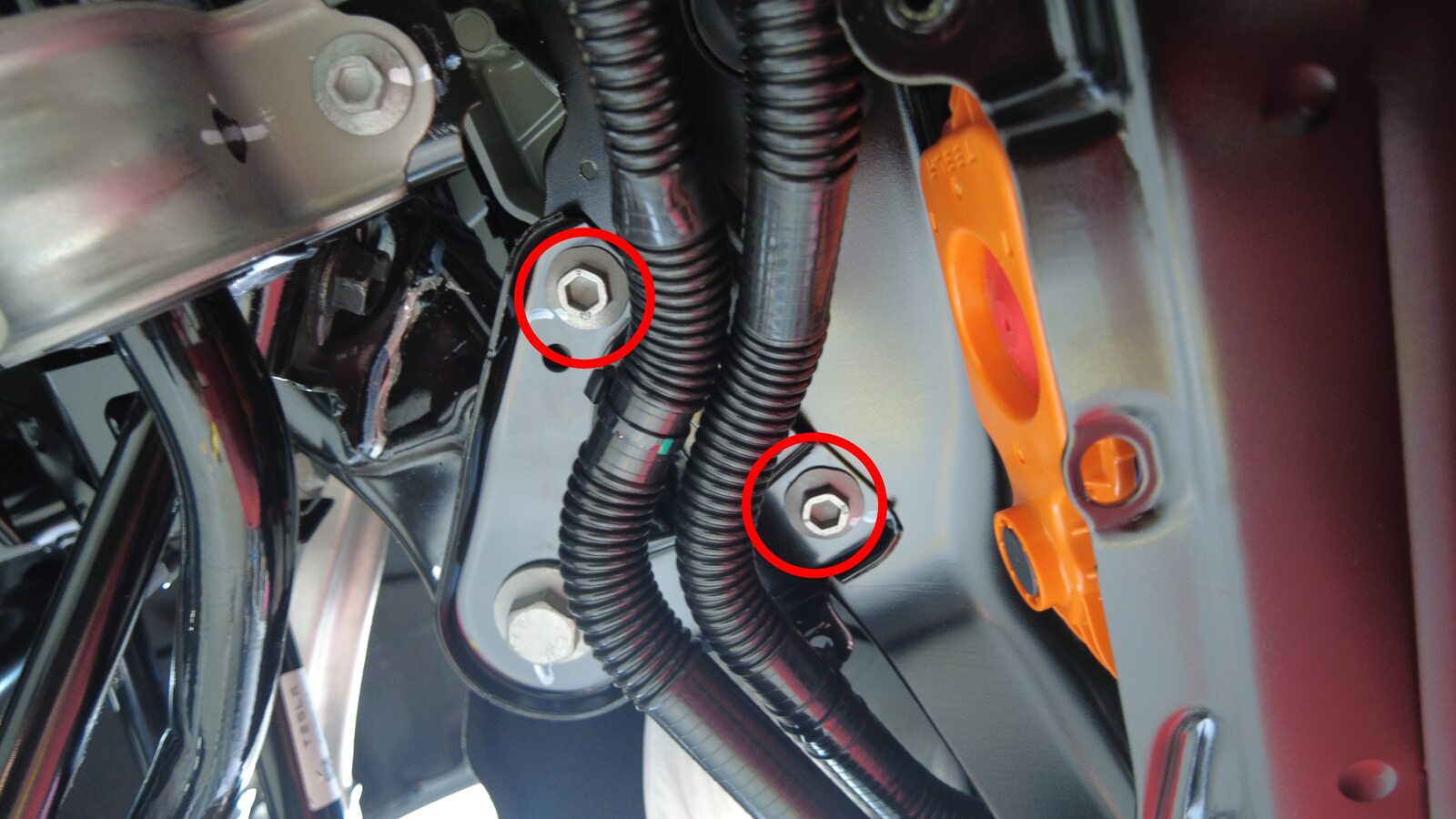

拆下将左侧剪力板固定到高压电池的小号螺栓(2 个)。
TIp推荐使用以下工具:
- 无绳棘轮/冲击钻
- 13 毫米套筒
- 3 英寸加长件
- 6 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
-

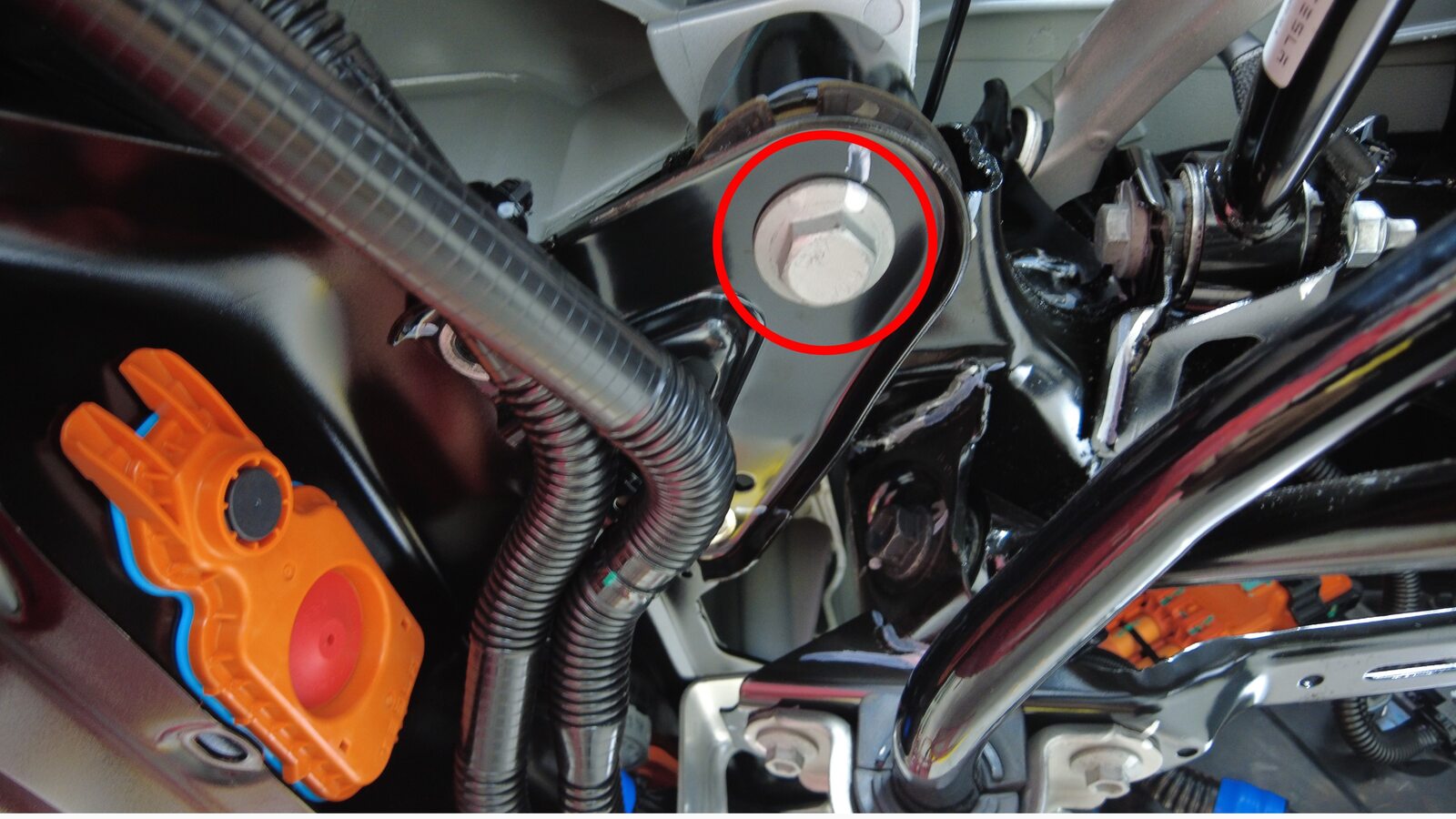

拆下将左侧剪力板和后副车架固定到车身的大号螺栓,然后拆下左侧剪力板。
TIp推荐使用以下工具:
- 无绳棘轮/冲击钻
- 3 英寸加长件
- 21 毫米套筒
- 棘轮/扭矩扳手
安装
- 将左侧剪力板安装到后副车架和高压电池上,然后手动拧紧将剪力板固定到副车架上的大号螺栓。
- 手动拧紧将左侧剪力板固定到高压电池的小号螺栓。
-
紧固将左侧剪力板固定到车辆的大号螺栓,然后用油性记号笔标记螺栓。125 Nm (92.2 lbs-ft)TIp推荐使用以下工具:
- 无绳棘轮/冲击钻
- 3 英寸加长件
- 21 毫米套筒
- 棘轮/扭矩扳手
-
紧固将左侧剪力板固定到高压电池的小号螺栓。64 Nm (47.2 lbs-ft)TIp推荐使用以下工具:
- 无绳棘轮/冲击钻
- 13 毫米套筒
- 3 英寸加长件
- 6 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 紧固将冷却液软管固定到左侧剪力板的树形头卡子。
- 安装中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))。
