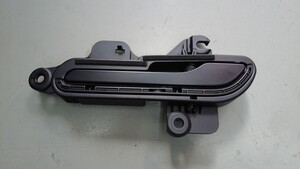

外车门把手 - 被动 - 右 ((拆卸和更换))

校正代码 1145010202 FRT 0.55 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
侧安全气囊是否展开取决于后车门传感器能否检测到侧面气压冲击。确保后门板上没有未遮盖的孔洞。此外,在维修或检查后车门及其组件时,务必重新安装插头或粘贴胶带。

扭矩规格

表 1. 扭矩规格外车门把手 - 被动 - 右 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将车门外把手固定到门板的螺母(3 个)
7 Nm (5.2 lbs-ft)
  • 10 毫米深套筒
更换 1137563-00-A

拆卸

  1. 拆下左前车门封闭板总成。请参阅车窗升降器闭合件 - 前车门 - 左 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需将左前车门压力传感器、车窗电机、车门扬声器和车窗升降器从车门封闭板总成上拆下。

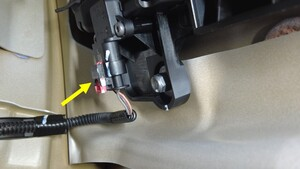

  2. 断开左前车门把手连接器。

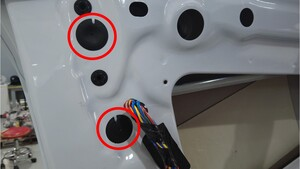

  3. 拆下覆盖左前车门外部释放把手螺母的螺塞(2 个)。

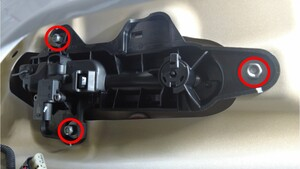

  4. 拆下并弃用将左前车门外把手固定到门板的螺母(3 个),然后将把手从车门上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒

安装

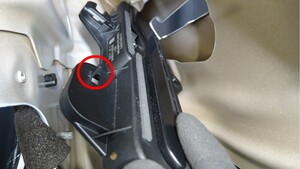

  1. 将左前车门外把手放置到车辆上,然后手动拧紧新的螺母(3 个),将车门外把手固定到门板。
  2. 使用间隙和齐平度工具检查把手至车门表面的间隙和齐平度。
    Informational PurposesAn informational icon, calling your attention
    请参阅 CVIS 确认间隙和齐平度是否在规格范围内。
  3. 紧固将车门外把手固定到车门板的螺母(3 个)。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  4. 安装覆盖左前车门外部释放把手螺母的螺塞(2 个)。
  5. 连接左前车门把手连接器。
  6. 安装左前车门封闭板总成。请参阅车窗升降器闭合件 - 前车门 - 左 ((拆卸和更换))
