清洁并润滑制动钳(非高性能版制动器)

校正代码 33013345 FRT 1.38 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
维修制动部件时,除标准个人防护装备外,还需要穿戴呼吸防护装备。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

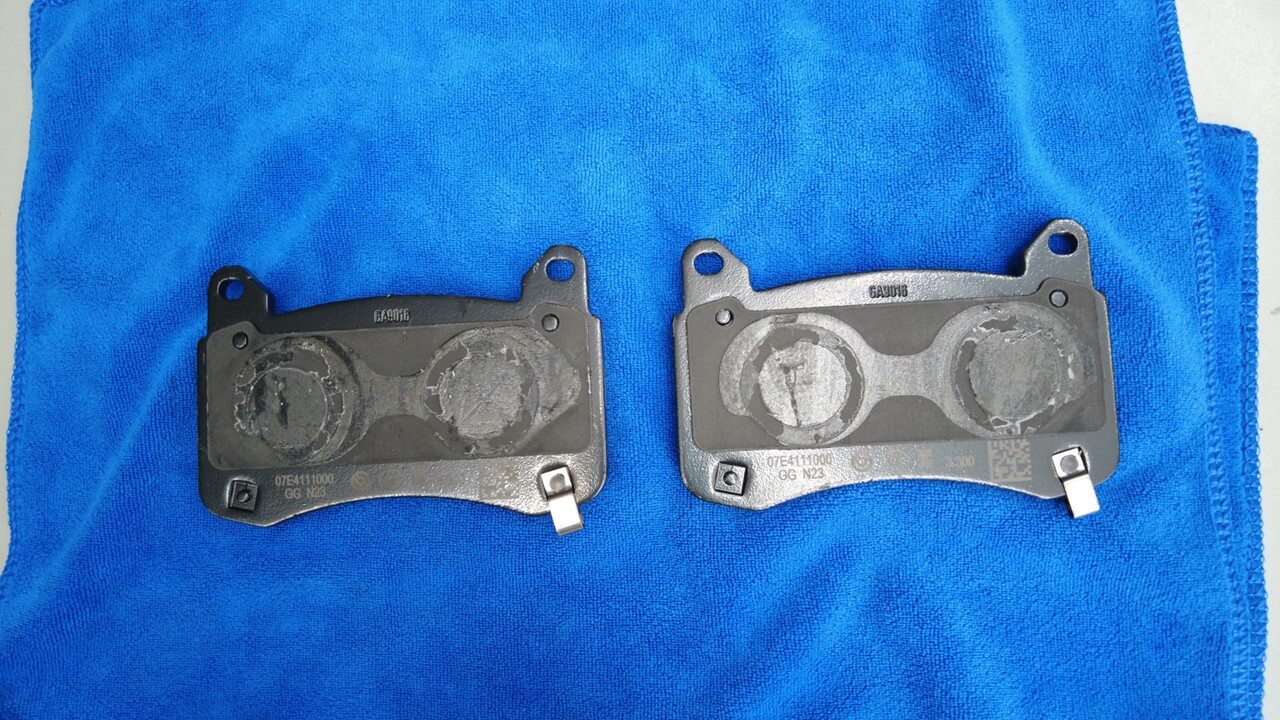

请勿混用制动片,因为它们在制动钳中的磨损程度各不相同。将内侧制动片和外侧制动片有序分开放置。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
涂抹少量润滑剂,请勿使润滑剂接触到制动盘、制动片摩擦表面或橡胶制动部件,尤其不要接触到活塞密封件。使用 Tesla 批准的制动器清洁剂和干净的车间毛巾清除涂错的润滑剂。

考虑到腐蚀情况不甚相同,请先谨慎地执行这些程序。只有当这些步骤无效时,才需改用更有力的措施。腐蚀程度最低,采用最谨慎措施。腐蚀程度最高,改用最有力措施。例如:首先用尼龙刷清除制动钳相接平面上积聚的腐蚀。如果该步骤无效,则改用钢丝刷,如果仍无效,则改用制动器锉刀。使用制动器锉刀逐步向前锉动。请勿用力过猛,避免锉掉制动钳或支架上的任何涂层或金属。使用锉刀用力锉动 3 至 4 次应该就能使表面变得平滑。首先使用手动锤和销冲头拆下制动钳上的定位销,然后再改用气锤。首先使用制动片拉拔器拔出卡滞的制动片,然后再改用带钝凿尖的气锤分离制动片与制动钳。

Informational PurposesAn informational icon, calling your attention

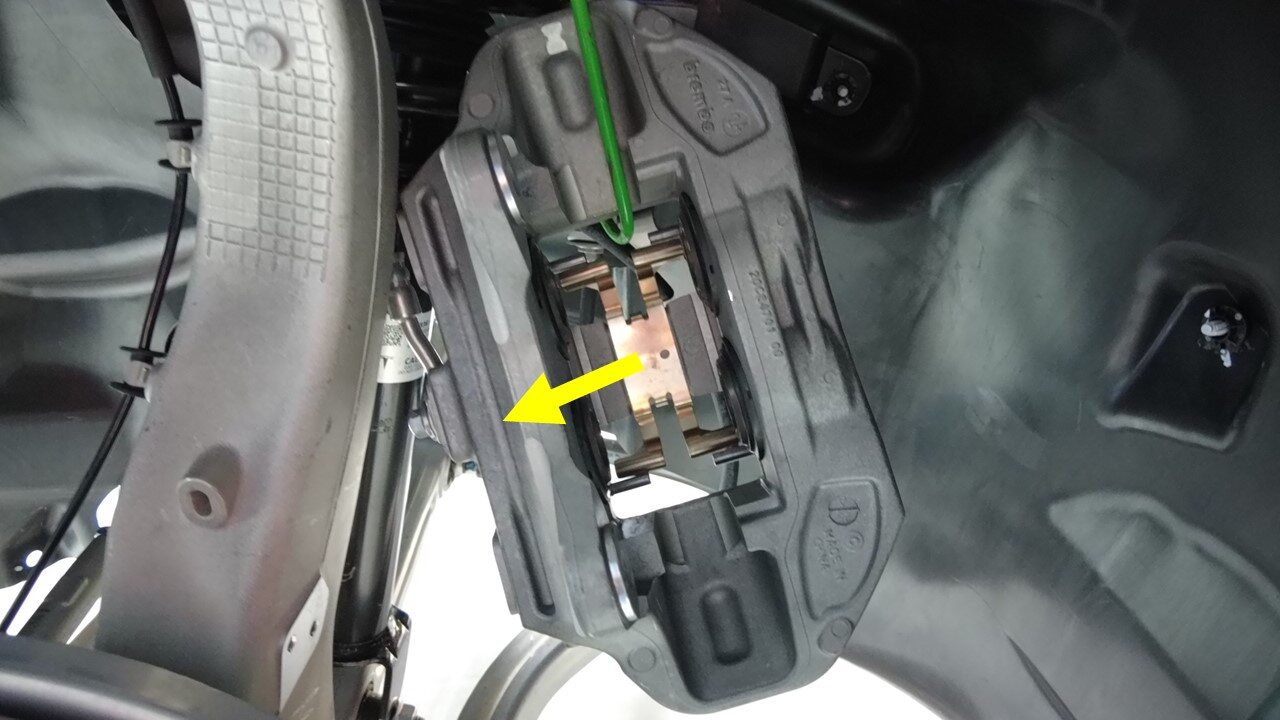

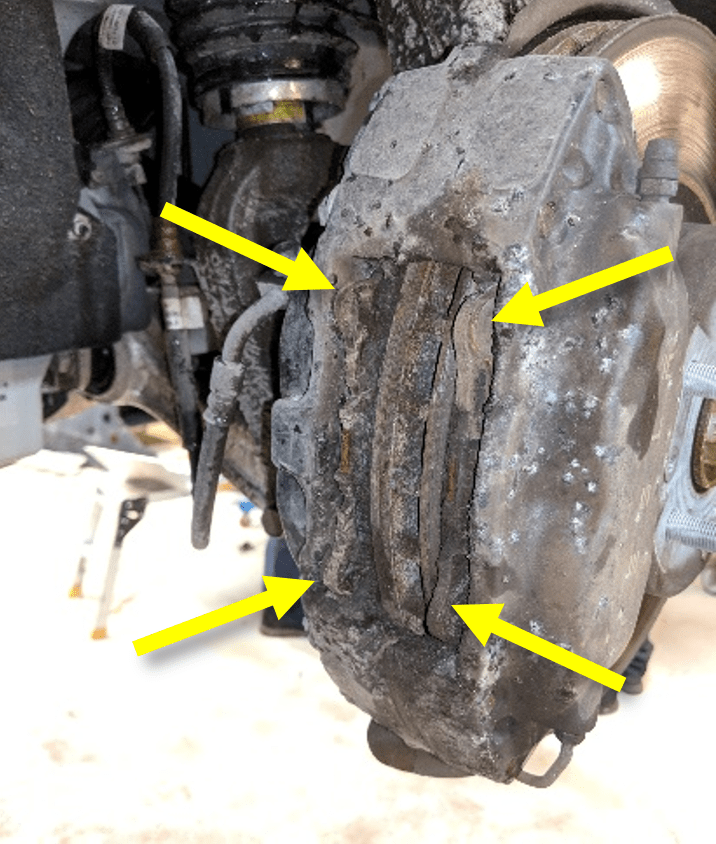

对于严重腐蚀的制动钳,气锤的快速振动有助于破坏腐蚀并松开卡在制动钳中的定位销和制动片。将气锤的钝凿尖对准定位销穿过制动片的位置。

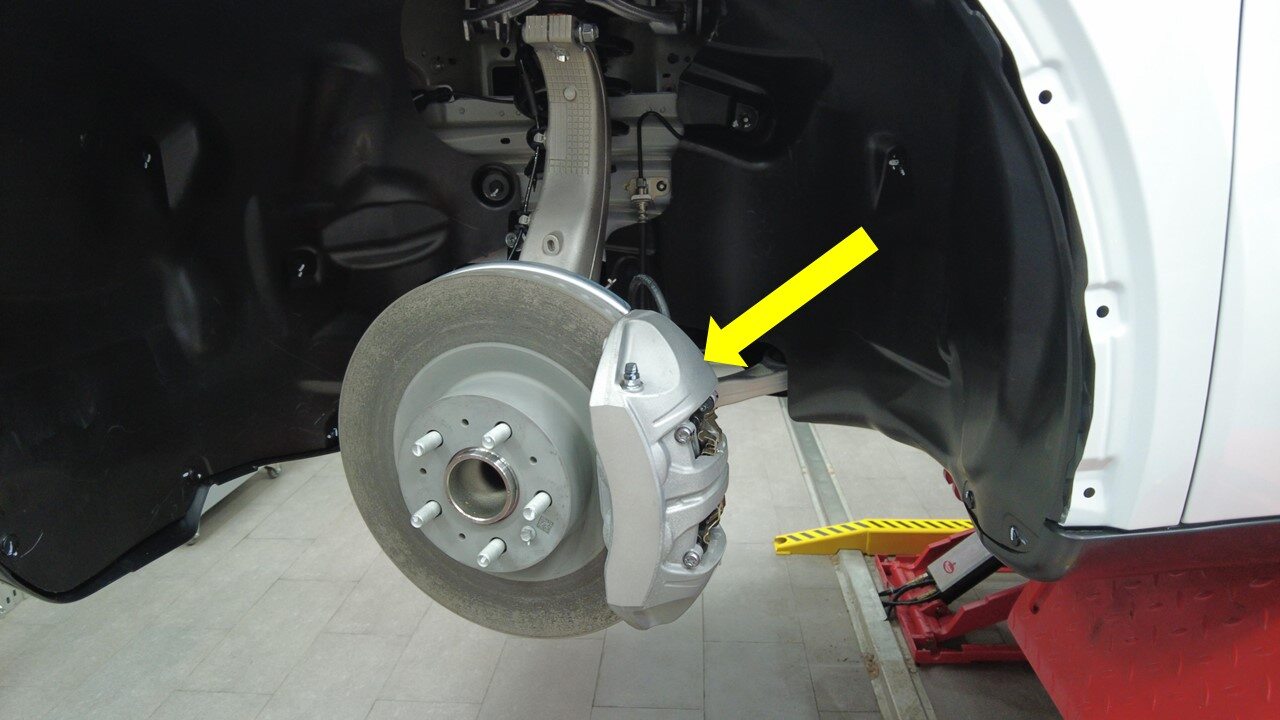

图 1. 图示为 Model S 制动钳,Model X、Model 3 和 Model Y 制动钳与之类似
Informational PurposesAn informational icon, calling your attention
如果制动片磨损过重,需要更换;制动片状况可能影响制动安全性时,也请更换制动片。按原计划清洁并润滑其他制动部件。
Informational PurposesAn informational icon, calling your attention
更换过度腐蚀的定位销、减振弹簧、相接面弹簧/卡子、垫片和螺栓。

扭矩规格

表 1. 扭矩规格清洁并润滑制动钳(非高性能版制动器)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前制动软管支架固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
重复使用
将左前制动钳固定到左前转向节的螺栓(2 个)
94 Nm (69.3 lbs-ft)
  • 外梅花套筒 E18
更换 1088969-00-B
将左后制动钳固定到左后制动钳支架的螺栓(2 个)
26.5 Nm (19.5 lbs-ft)
  • 14 毫米套筒
重复使用
将左后制动钳支架固定到左后转向节的螺栓(2 个)
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
更换 1088969-00-B

程序

  1. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  2. 打开左前车门,降下左前车窗。
  3. 启用电子驻车制动 (EPB) 维护模式。
    1. 通过触摸屏将车辆置于“维护模式”。请参阅维护模式
    2. 解锁车辆网关。请参阅网关(解锁)
    3. 踩下制动踏板,同时点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),然后点击Chassis > Brakes > EPB Service Mode,选择EPB Selection下拉列表中的Both,再选择Action Selection下拉列表中的Start。点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    如需要,还可以在EPB Selection字段中选择Left/Right
  4. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)

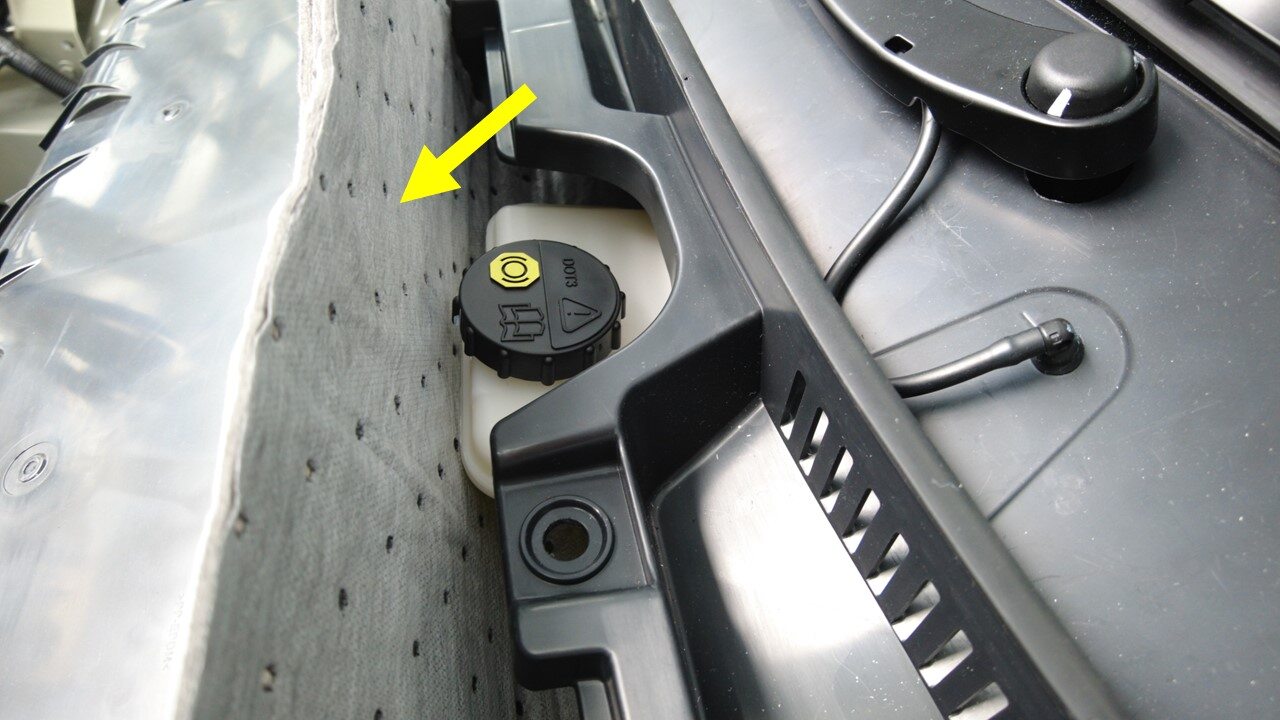

  5. 将吸收性材料放置在制动液储液罐区域下方。

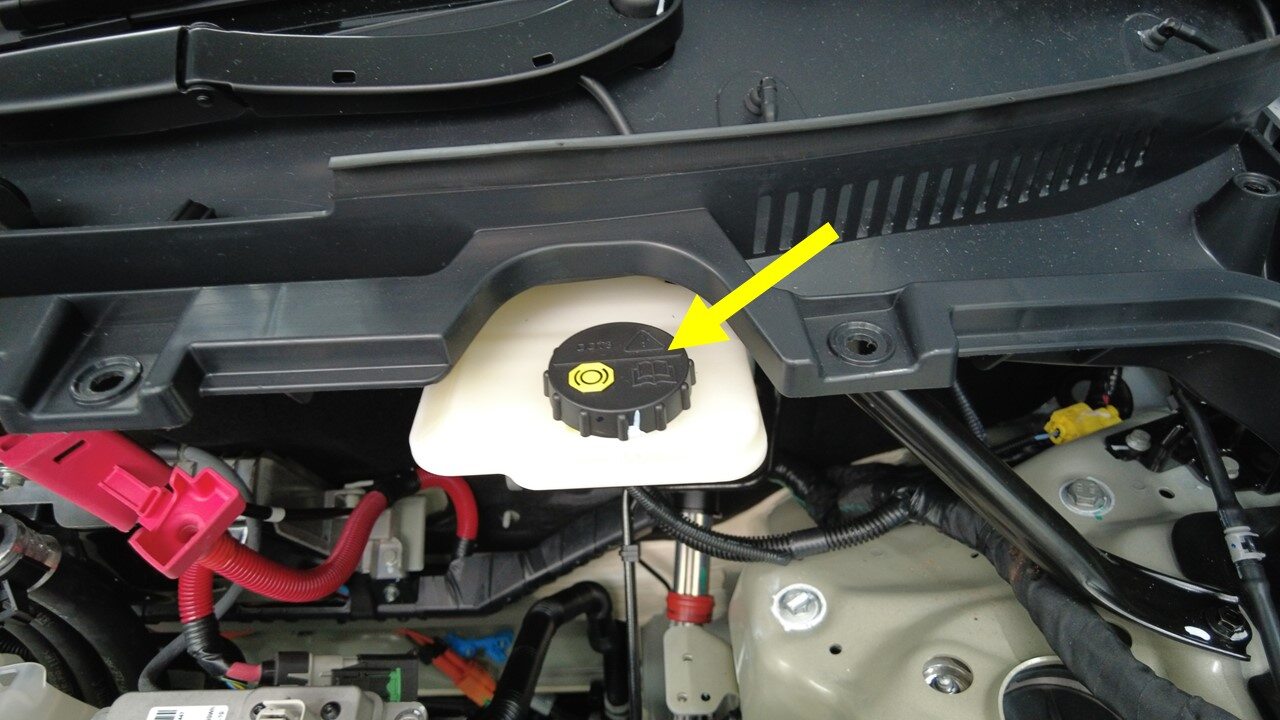

  6. 清洁制动液储液罐周围区域并拆下制动液储液罐罐盖。
  7. 拆下所有四个轮毂。请参阅轮毂总成(拆卸和安装)

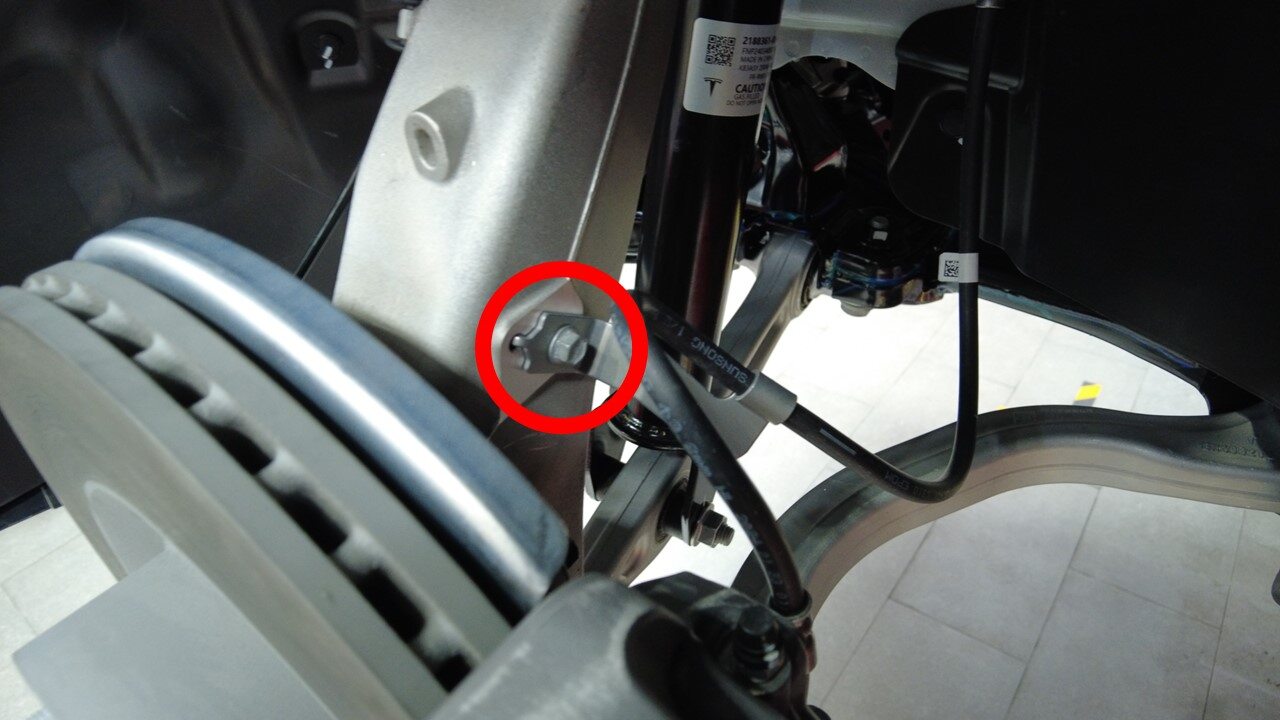

  8. 拆下将左前制动软管支架固定到转向节的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

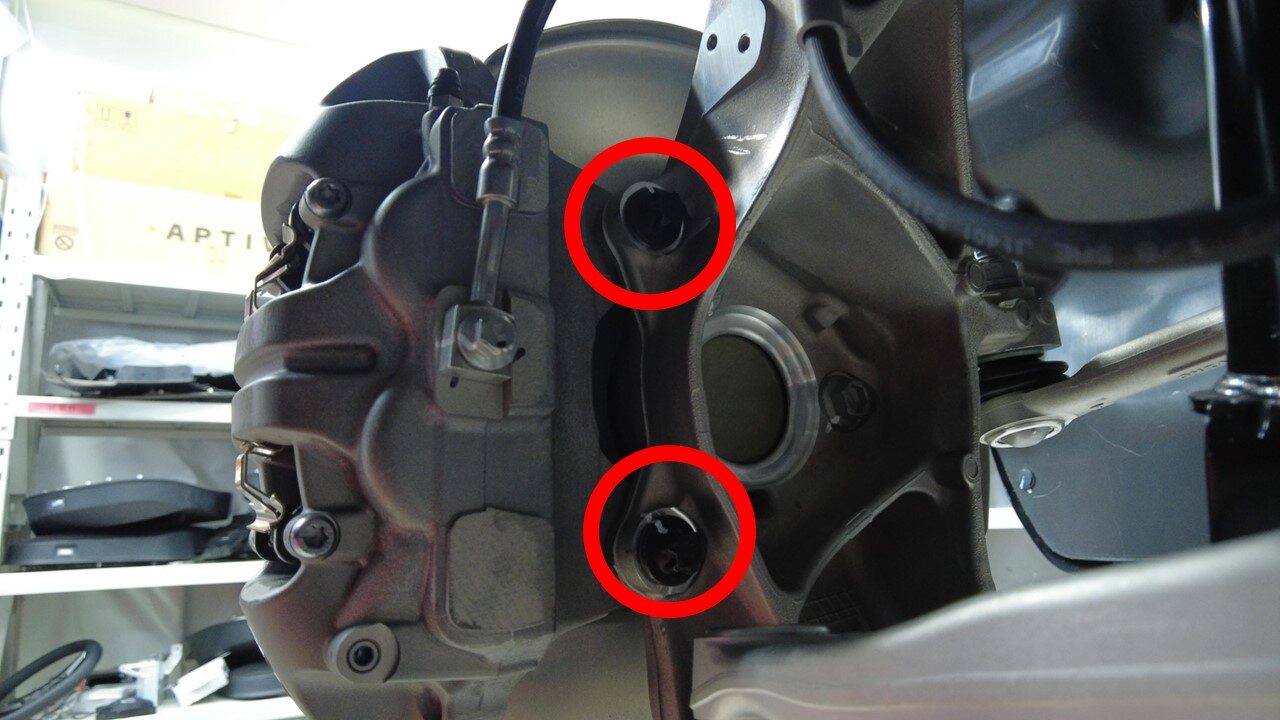

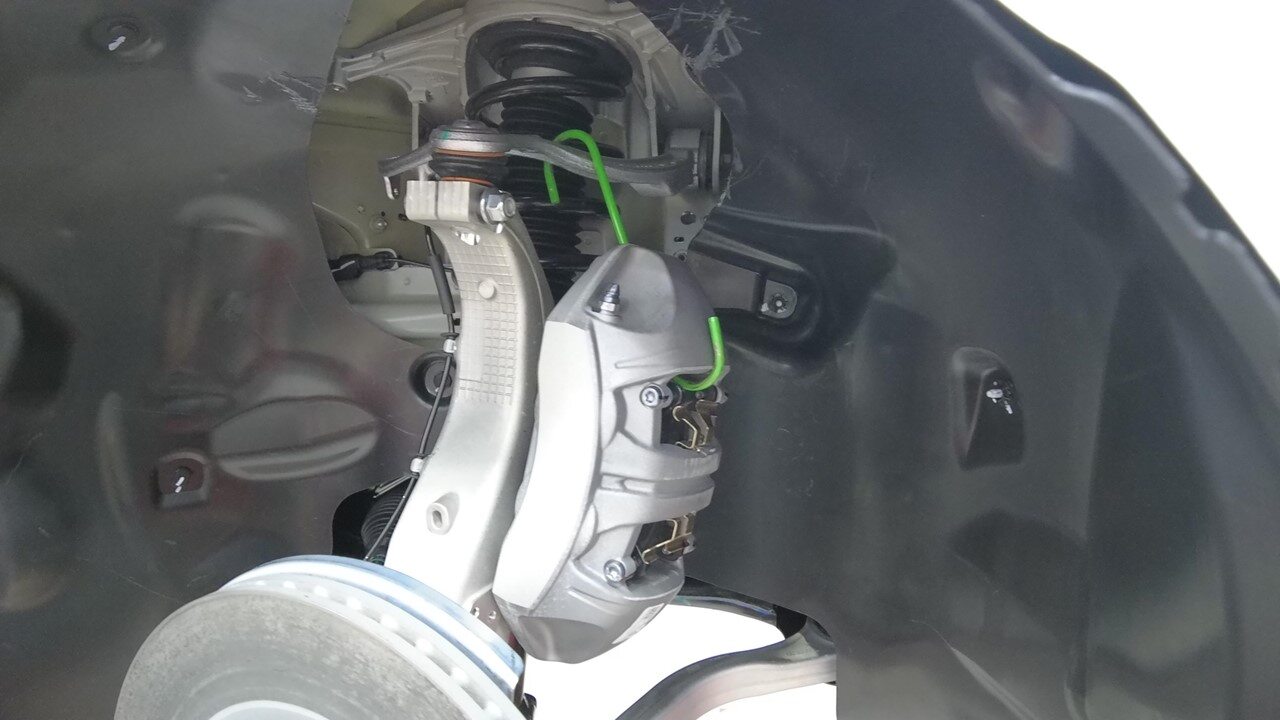

  9. 拆下并弃用将左前制动钳固定到左前转向节的螺栓(2 个),然后用 S 型钩将制动钳挂到旁边的固定零件上。
    Informational PurposesAn informational icon, calling your attention
    推荐使用 S 型钩 1082171-10-A;如果 1082171-10-A 不可用,可使用 1082171-00-A 代替。
    Informational PurposesAn informational icon, calling your attention
    S 型钩 1082171-10-A 只能悬挂在金属零件上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 E18
  10. 使用制动钳扩张器将制动片尽力撑开,将活塞推压入位,以便安装。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 1134786-00-A - M3 制动钳扩张器

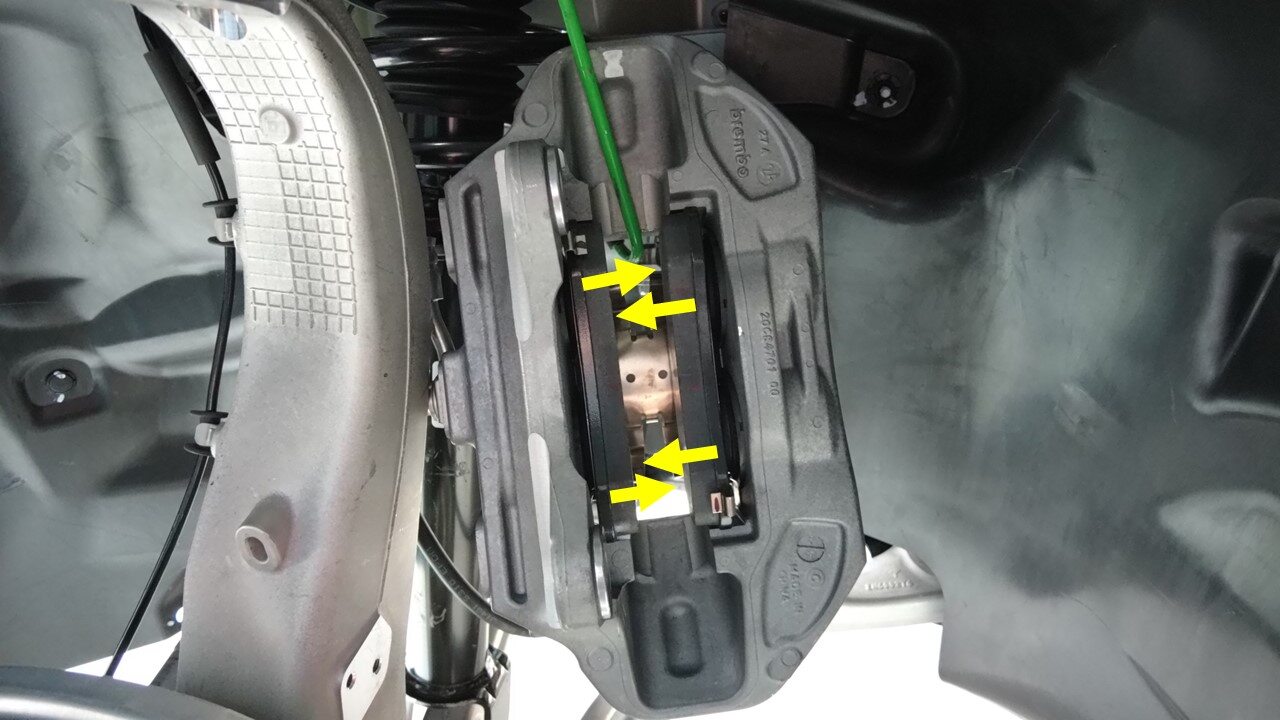

  11. 将制动片(2 个)朝制动钳中间移动,使其从定位销上松开。

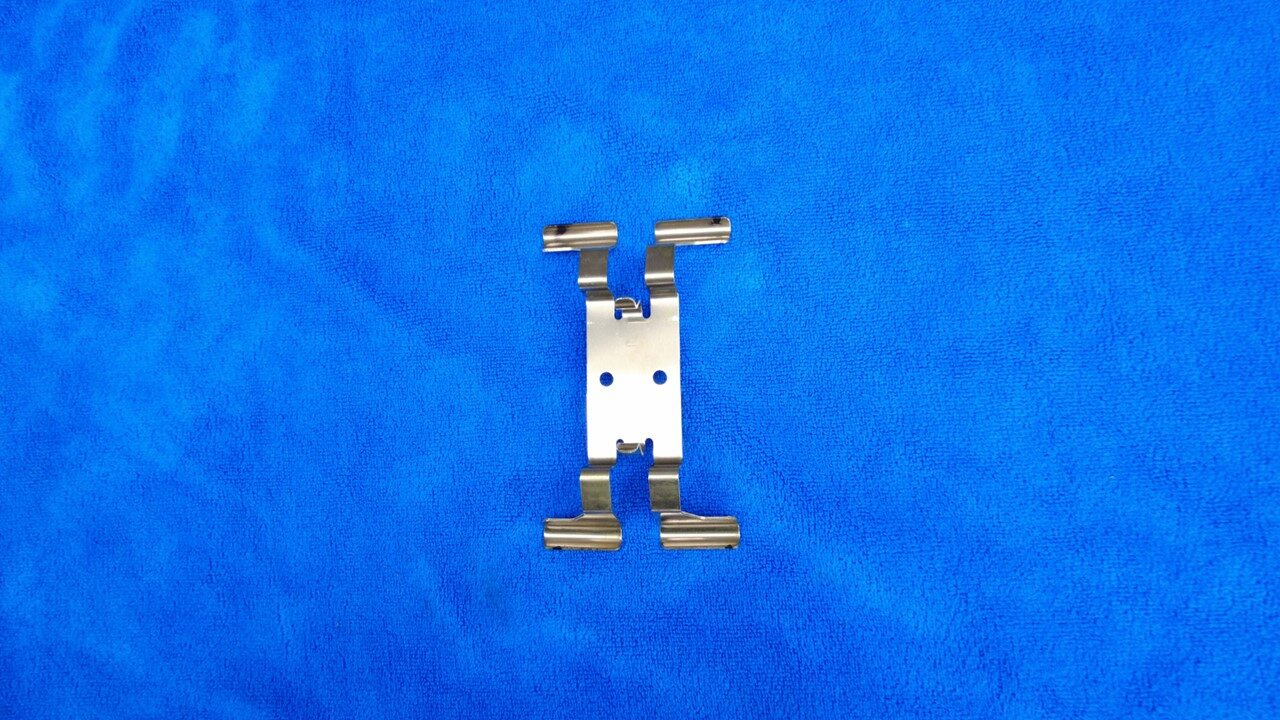

  12. 拆下并清洁左前制动钳防震弹簧。
    Informational PurposesAn informational icon, calling your attention
    必要时可以使用肥皂水或制动器清洁剂,清洁后等待风干 1 分钟。
  13. 清洁左前制动钳。
    Informational PurposesAn informational icon, calling your attention
    必要时可以使用尼龙刷和制动器清洁剂,清洁后等待风干 1 分钟。
  14. 拆下左前制动盘。请参阅制动钳和制动片 - 前制动盘 - LH(拆卸和更换)

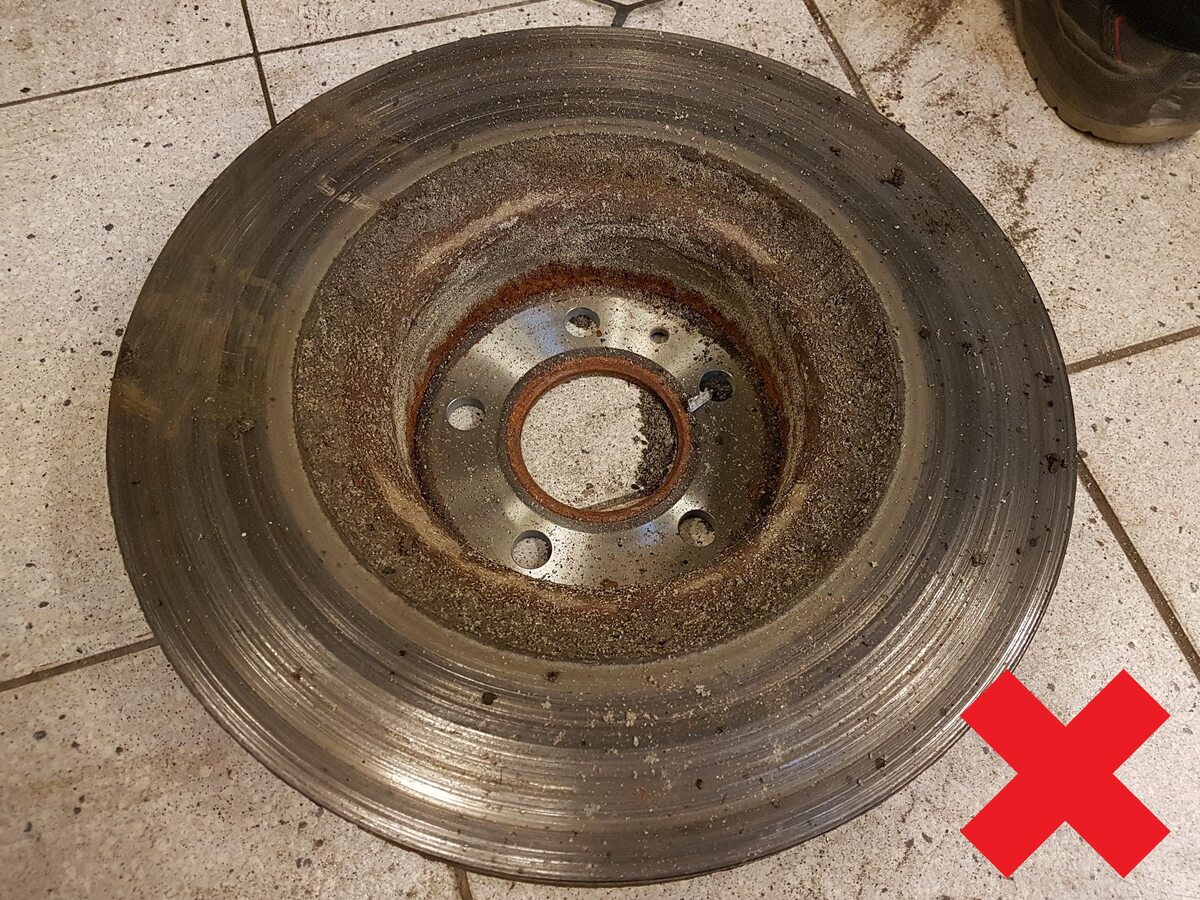

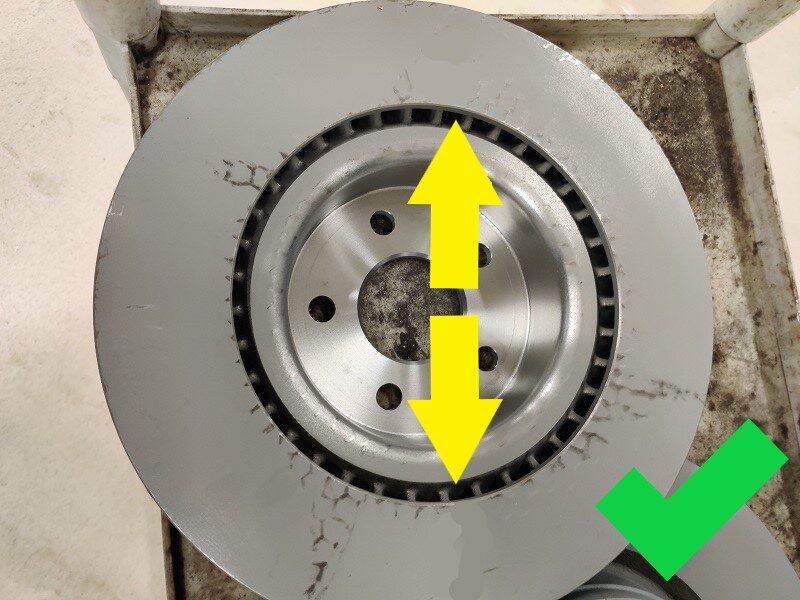

  15. 检查制动盘上是否存在碎屑。
    Informational PurposesAn informational icon, calling your attention
    检查制动盘内外通风口以及表面是否存在多余碎屑。如有,请清除制动盘上的碎屑。确保制动盘与轮毂轴承接合面的内外表面是干净的。
  16. 安装左前制动盘。请参阅制动钳和制动片 - 前制动盘 - LH(拆卸和更换)

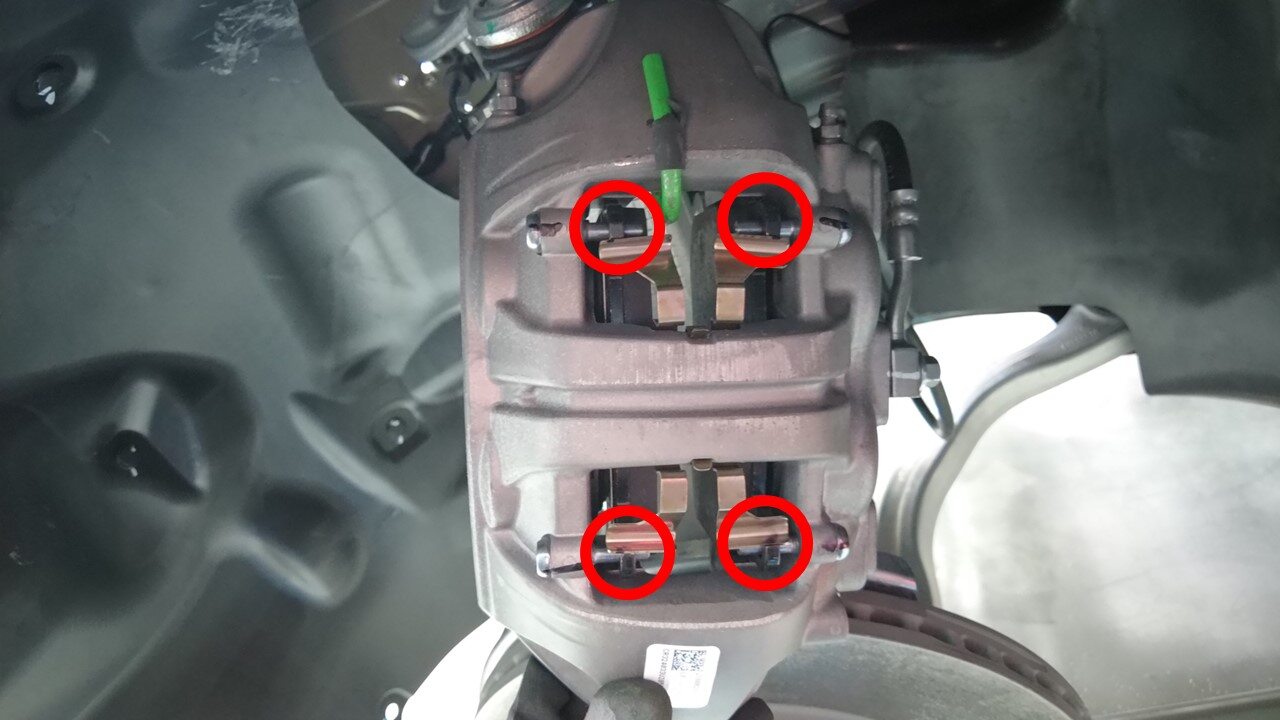

  17. 在左侧制动片导件接触点上均匀涂抹一层 Silaramic 润滑剂。
  18. 安装左前制动钳防震弹簧。
  19. 将制动片(2 个)安装到制动钳上,然后将其紧固到定位销上。
  20. 安装新的螺栓(2 个),将左前制动钳固定到左前转向节。
    94 Nm (69.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 E18
  21. 安装将左前制动软管支架固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  22. 对右14 毫米套筒前制动器重复第8步至第21步。

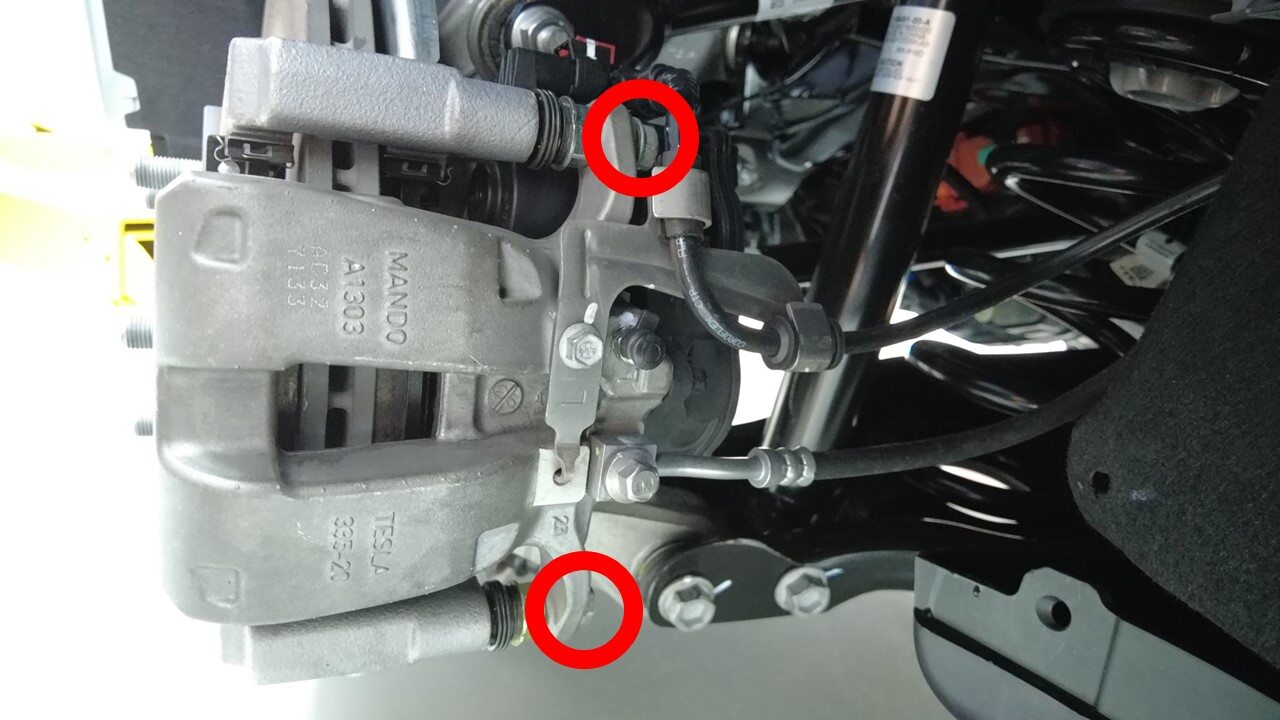

  23. 拆下将左后制动钳固定到左后制动钳支架的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 14 毫米套筒

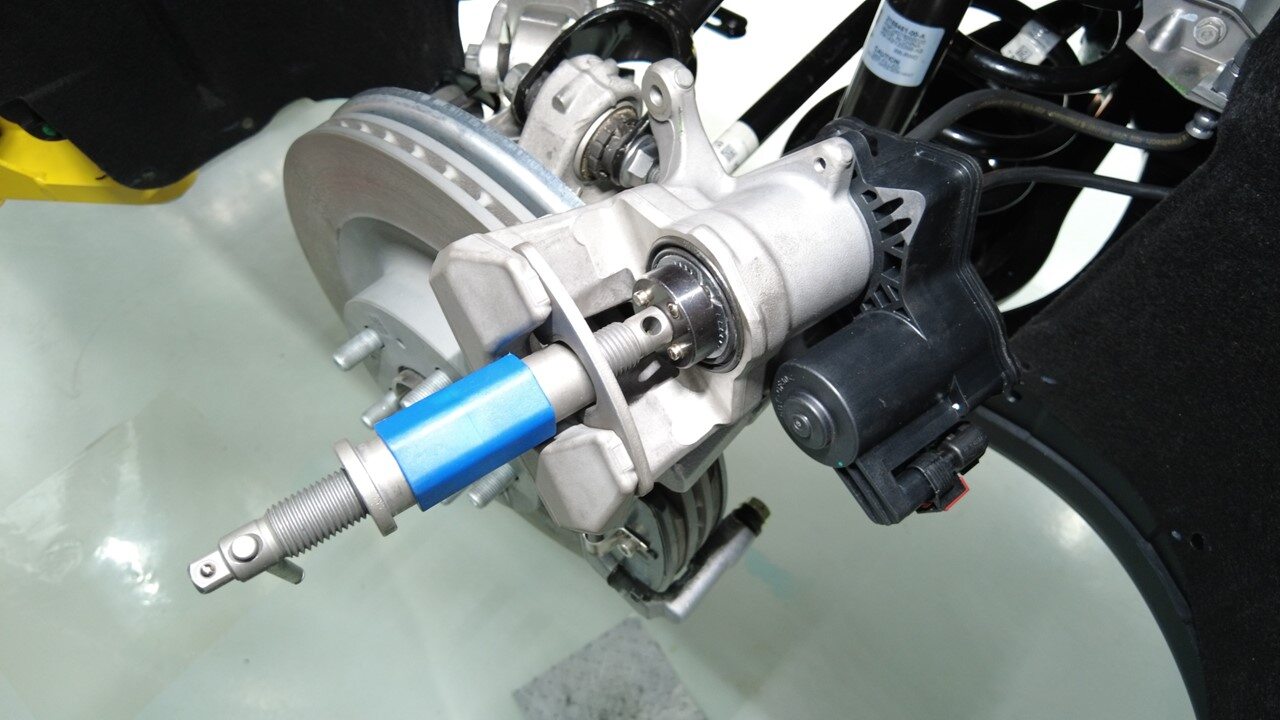

  24. 使用制动钳扩张器将制动片尽力撑开,将活塞推压入位,以便安装。
    Informational PurposesAn informational icon, calling your attention

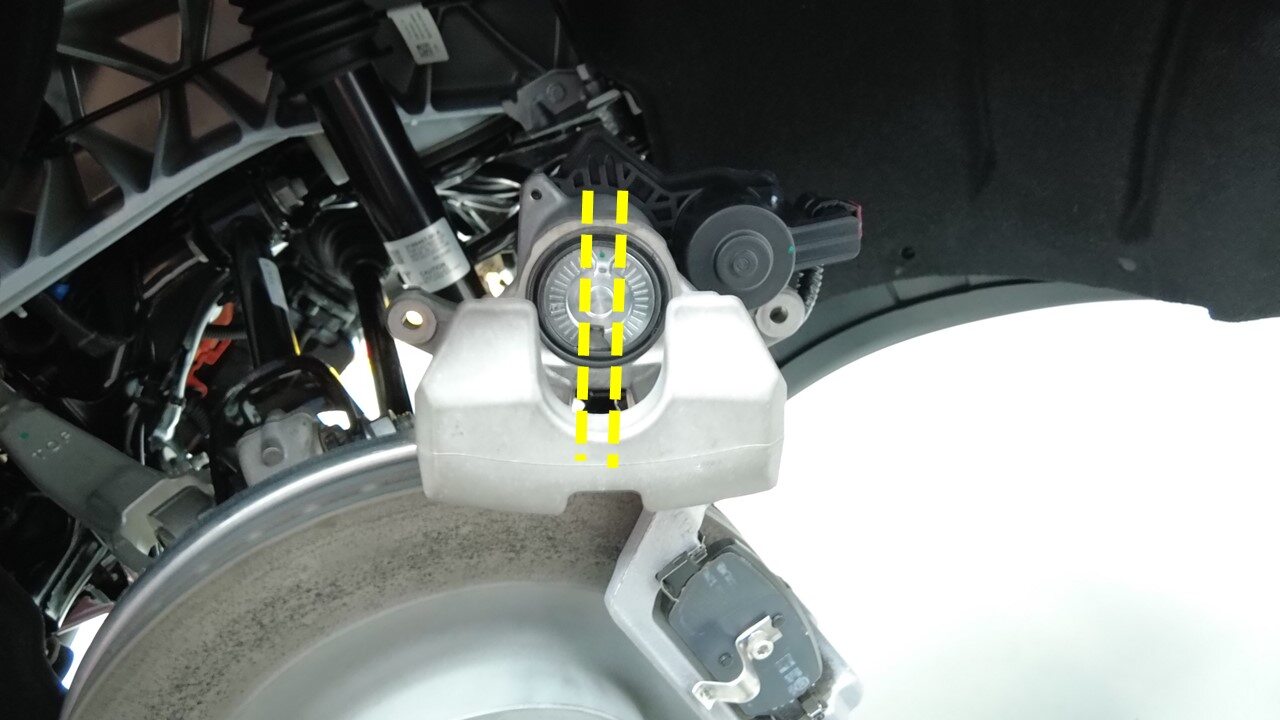

    请确保活塞上的朝上切口位于两个锁片中间。

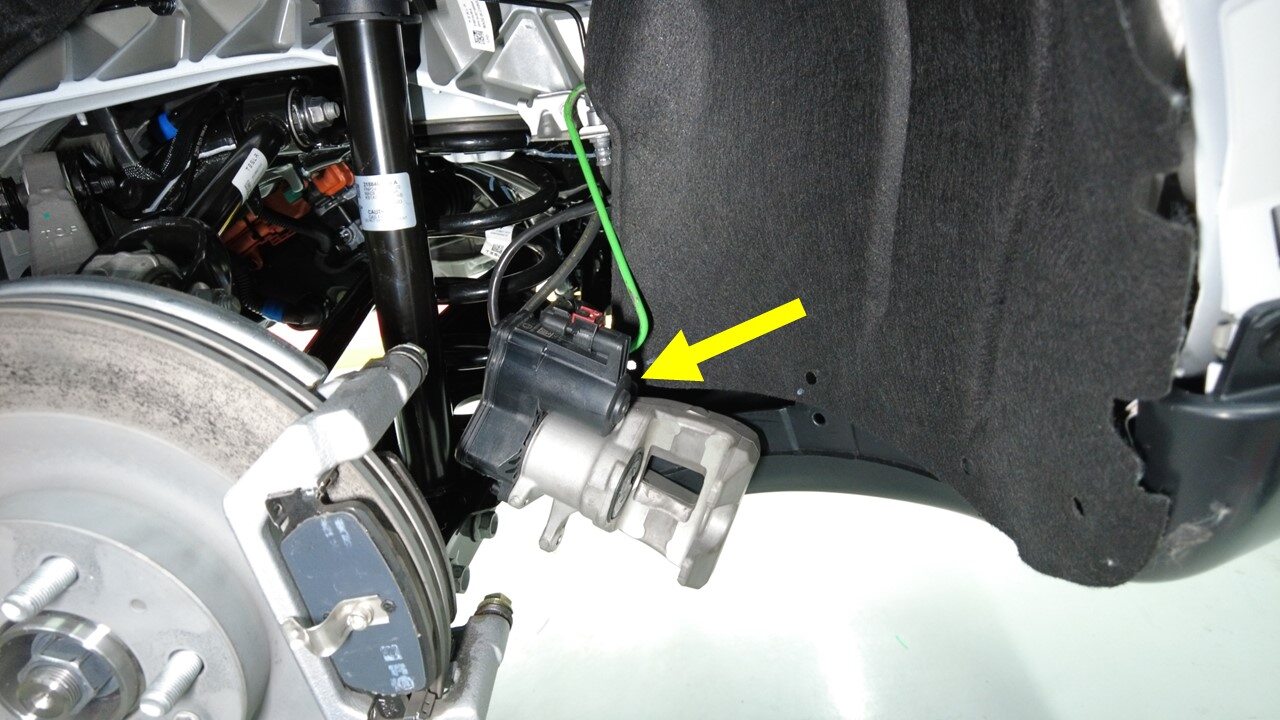

  25. 拆下左后制动钳,使用 S 型钩将其悬挂在旁边的固定零件上。
    Informational PurposesAn informational icon, calling your attention
    推荐使用 S 型钩 1082171-10-A;如果 1082171-10-A 不可用,可使用 1082171-00-A 代替。
    Informational PurposesAn informational icon, calling your attention
    S 型钩 1082171-10-A 只能悬挂在金属零件上。

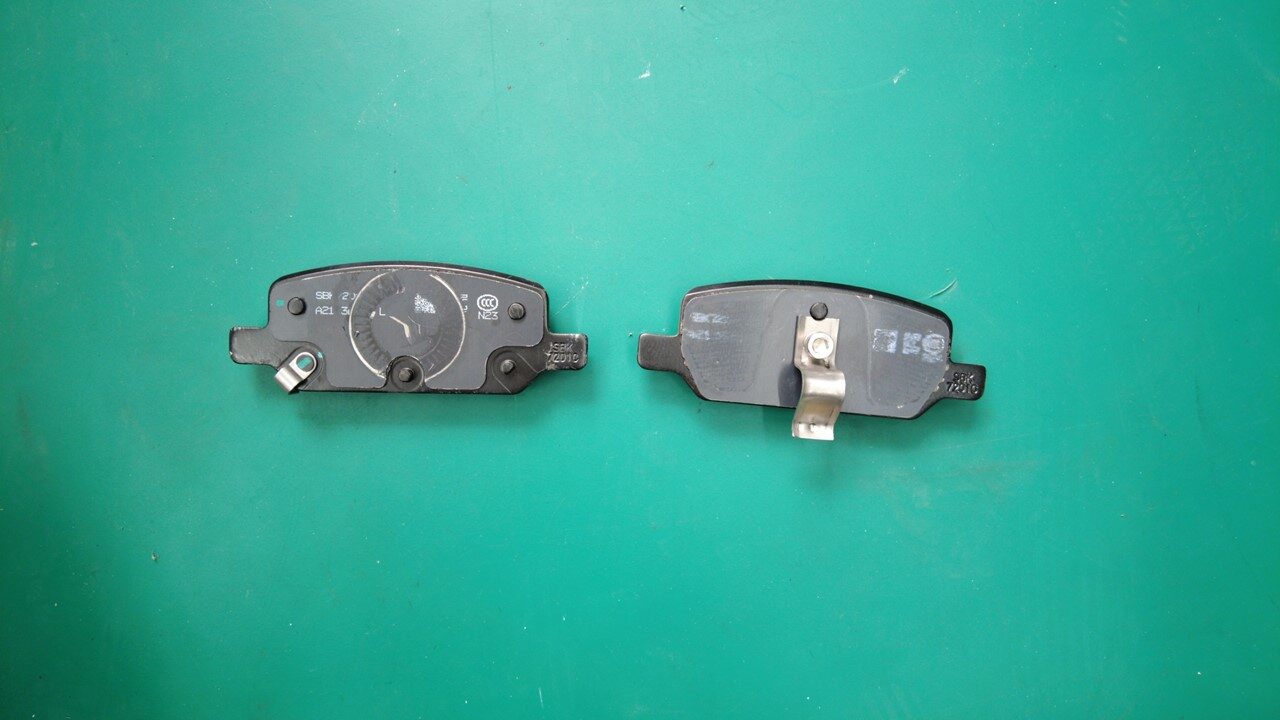

  26. 将左后制动片(2 个)从左后制动钳支架上拆下。

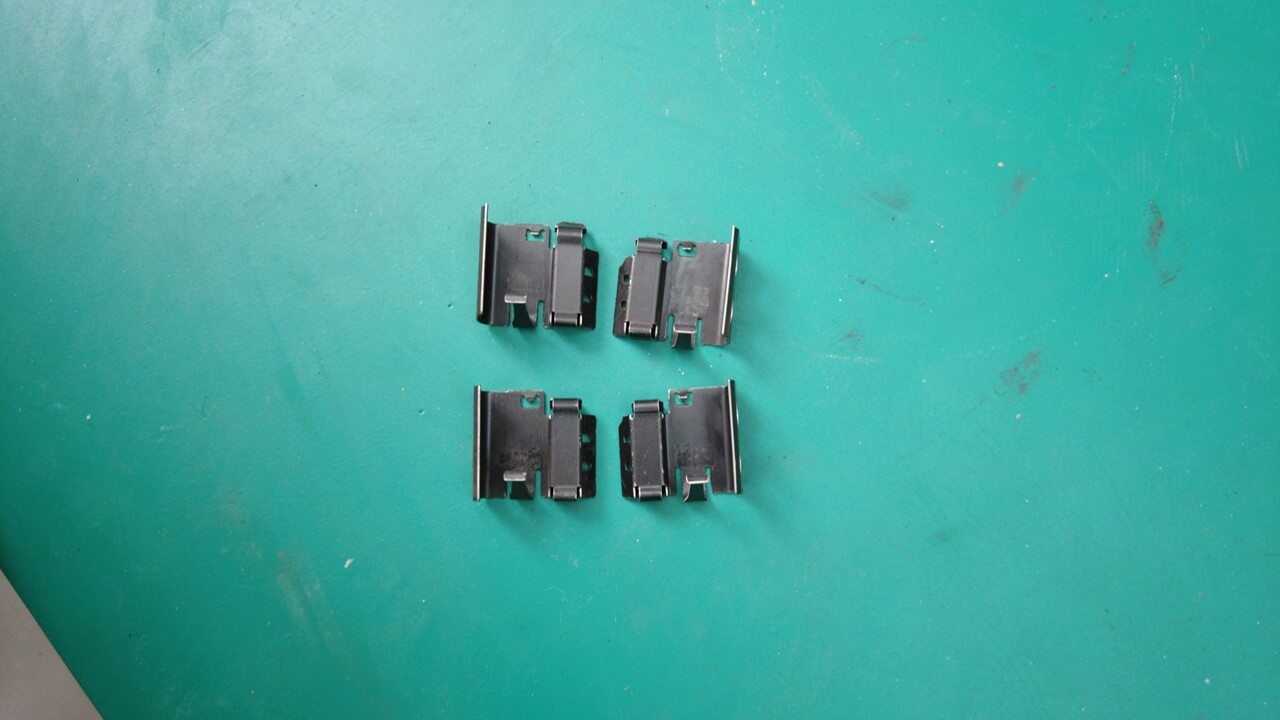

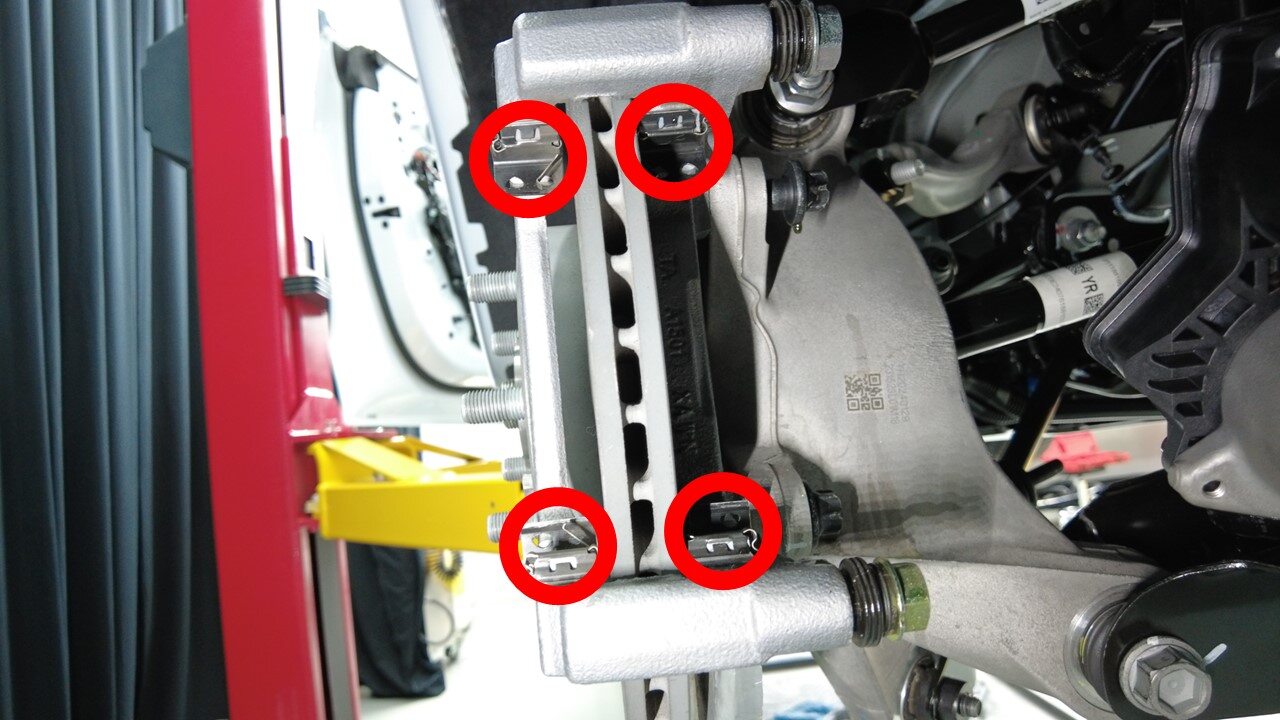

  27. 拆下并清洁左后制动钳支架相接面卡子(4 个),然后等待风干 1 分钟。
    Informational PurposesAn informational icon, calling your attention
    必要时使用尼龙刷和制动器清洁剂。
  28. 使用肥皂水或制动器清洁剂清洁左后制动钳支架相接面卡子(4 个)。

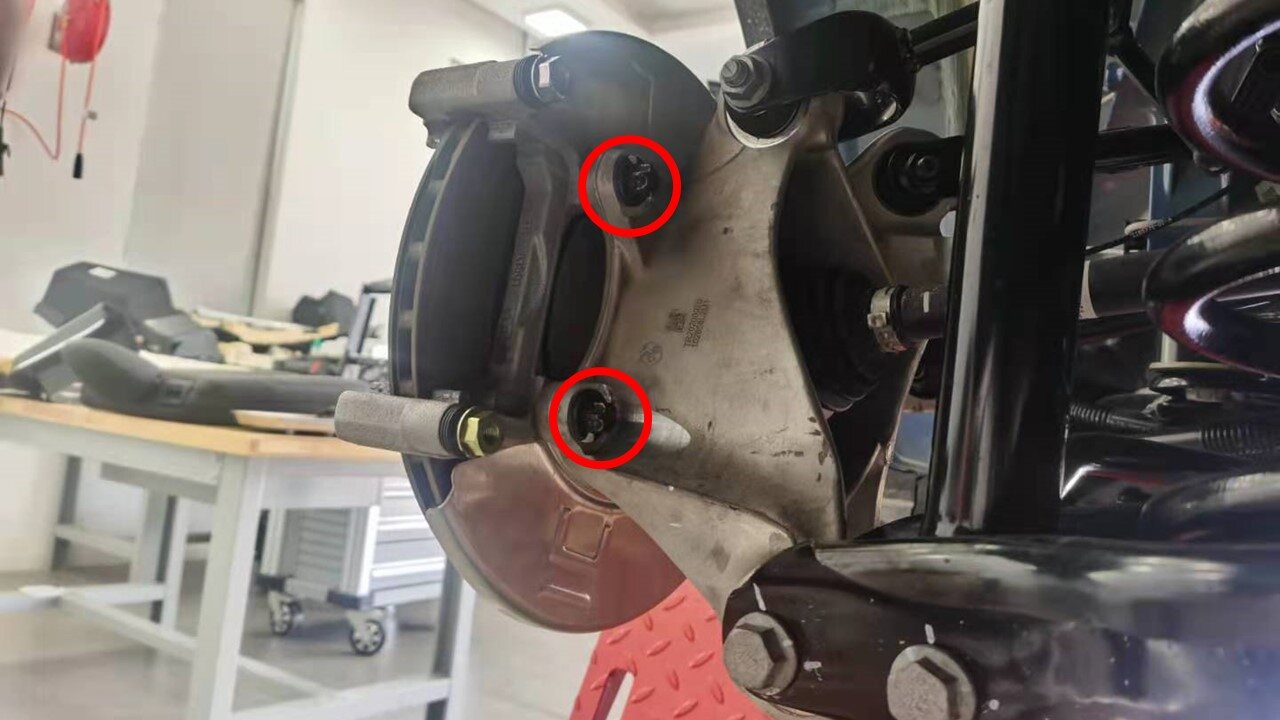

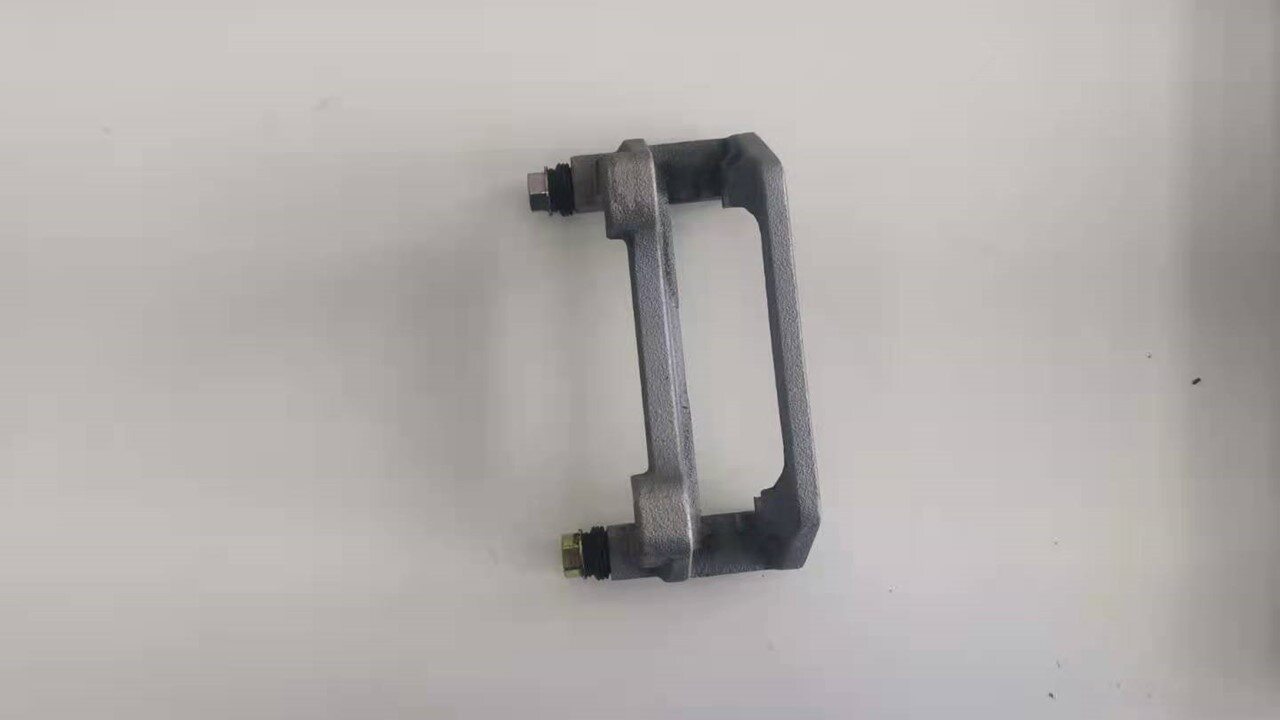

  29. 拆下并弃用将左后制动钳支架固定到左后转向节的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 E18
  30. 拆下左后制动盘。请参阅制动盘 - 后 - 基础版 - LH(拆卸和更换)
  31. 检查制动盘上是否存在碎屑。
    Informational PurposesAn informational icon, calling your attention
    检查制动盘内外通风口以及表面是否存在多余碎屑。如有,请清除制动盘上的碎屑。确保制动盘与轮毂轴承接合面的内外表面是干净的。
  32. 安装左后制动盘。请参阅制动盘 - 后 - 基础版 - LH(拆卸和更换)
  33. 安装新的螺栓(2 个),将左后制动钳支架固定到左后转向节。
    83 Nm (61.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 E18
  34. 安装左后制动钳支架相接面卡子(4 个)。

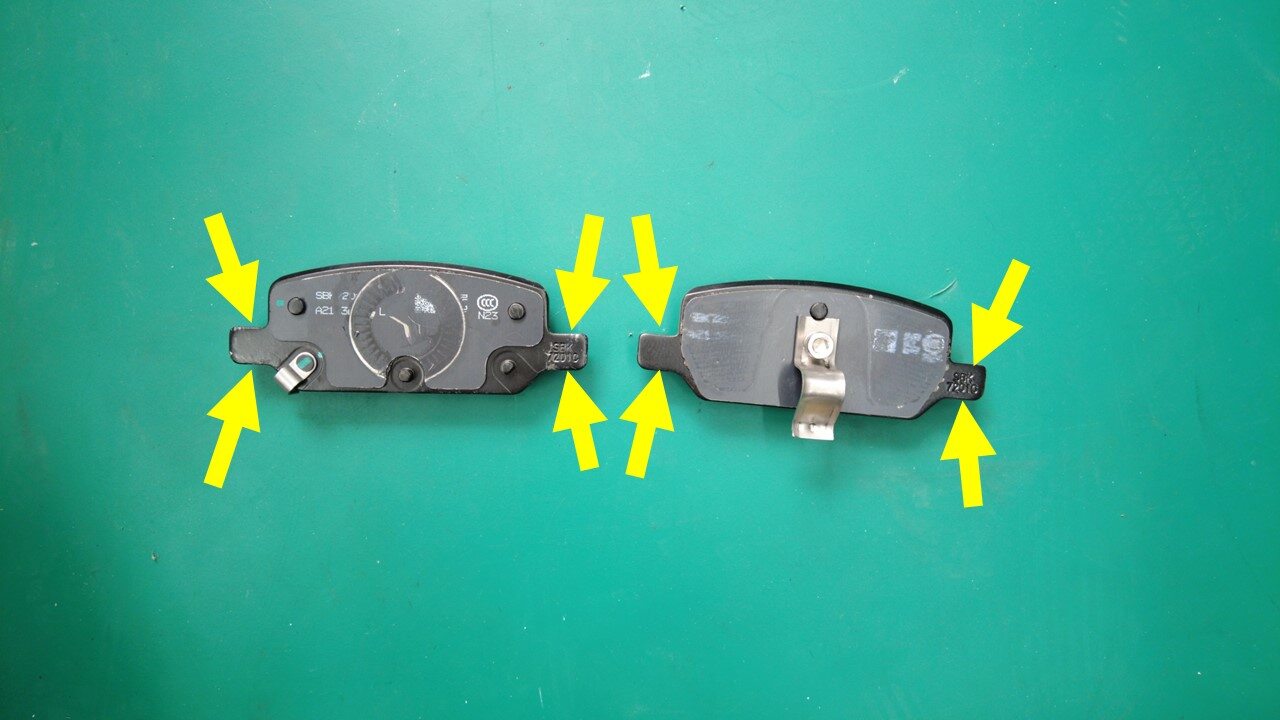

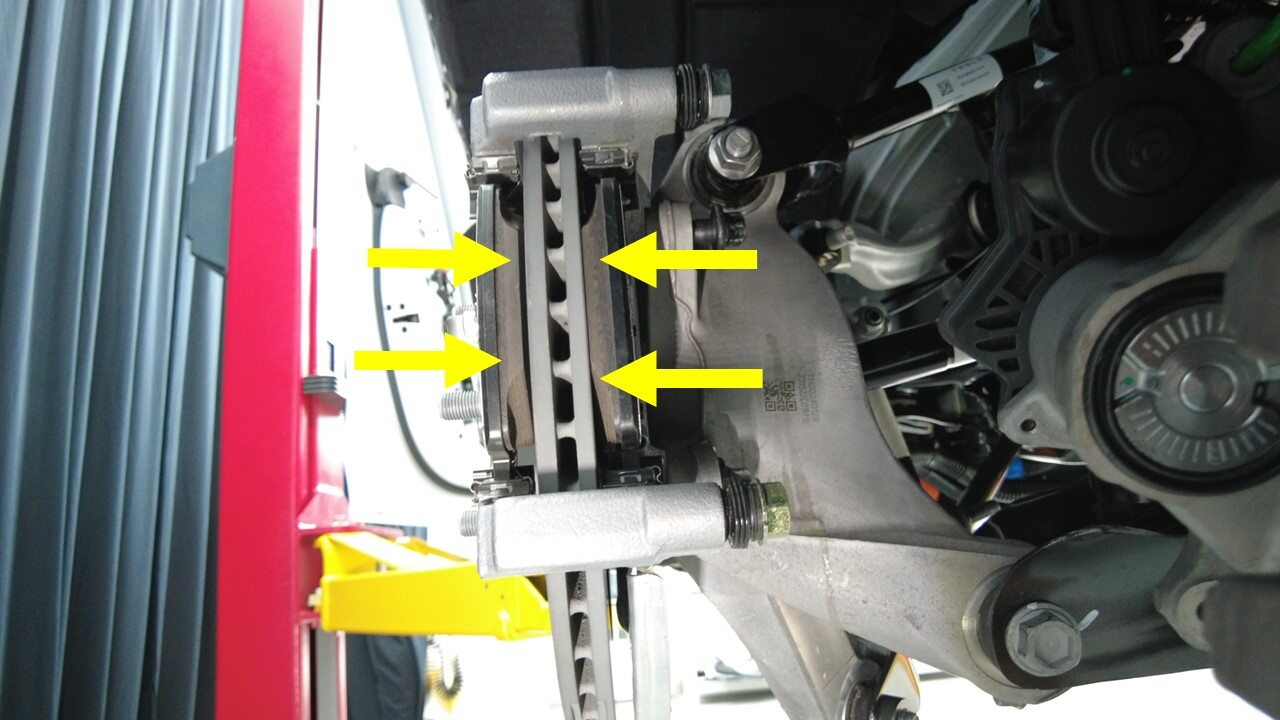

  35. 在左侧制动片接触点的顶部和底部均匀涂抹一层 Silaramic 润滑剂。
  36. 将左后制动片(2 个)安装到左后制动钳支架上。
  37. 安装将左后制动钳固定到左后制动钳支架的螺栓(2 个)。
    26.5 Nm (19.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    如果重新使用制动片套件,请在螺栓上涂敷 Loctite 222 后再次安装。如果更换制动片套件,请弃置旧螺栓,改用新套件配备的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 14 毫米套筒
  38. 对右后制动器重复第23步至第37步。
  39. 安装所有四个轮毂。请参阅轮毂总成(拆卸和安装)
  40. 检查制动液液位,必要时加满。
  41. 安装制动液储液罐罐盖。
  42. 将吸收性材料从制动液储液罐下方取走。
  43. 将制动踏板压下几次以确认感觉和操作正常。
  44. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),然后点击Chassis > Brakes > EPB Service Mode,选择EPB Selection下拉列表中的Both,再选择Action Selection下拉列表中的Stop。点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    如需要,还可以在EPB Selection字段中选择Left/Right
  45. 退出“维护模式”。请参阅维护模式
  46. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  47. 将车辆从举升机上移走。
  48. 执行以下任一操作:
    • 如果执行本程序时未更换制动片,请执行道路测试,期间进行多次急刹,确保制动踏板触感及性能正常。
      Informational PurposesAn informational icon, calling your attention
      将试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
    • 如果执行本程序时更换了制动片,请执行制动片磨合程序。请参阅制动片 - 磨合
      Informational PurposesAn informational icon, calling your attention
      将制动片磨合校正代码 33013000 作为一项单独的工项添加至“服务工单”中。
