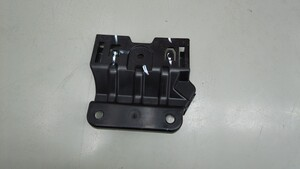

前围篦网支架 ((拆卸和更换))

校正代码 1010040102 FRT 0.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前围篦网支架 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将正极跳线柱固定到前围篦板支架的螺柱
8 Nm (5.9 lbs-ft)
  • E5 外梅花套筒
  • 带角度测量的扭矩扳手
重复使用
将前围篦板支架固定到车身的螺栓
7 Nm (5.2 lbs-ft)
  • 10 毫米深套筒
  • 带角度测量的扭矩扳手
重复使用

拆卸

  1. 拆下前围篦板。请参阅前挡风玻璃下饰板 ((拆卸和更换))
  2. 拆下正极跳线柱罩。

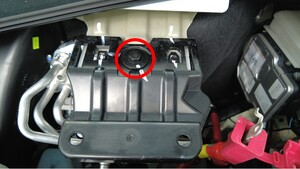

  3. 拆下将正极跳线柱固定到前围篦板支架的螺柱。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • E5 外梅花套筒
    • 带角度测量的扭矩扳手

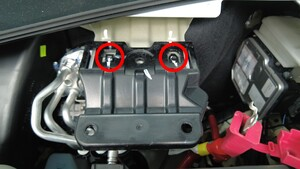

  4. 拆下将前围篦板支架固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米深套筒
    • 带角度测量的扭矩扳手
  5. 松开将前围篦板支架固定到车辆的锁片(2 个),然后将支架从车辆上拆下。

安装

  1. 安装将前围篦板支架固定到车辆的锁片(2 个)。
  2. 安装将前围篦板支架固定到车身的螺栓。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米深套筒
    • 带角度测量的扭矩扳手
  3. 安装将正极跳线柱固定到前围篦板支架的螺柱。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • E5 外梅花套筒
    • 带角度测量的扭矩扳手
  4. 安装正极跳线柱罩。
  5. 安装前围篦板。请参阅前挡风玻璃下饰板 ((拆卸和更换))
