Bushing- Gearcase ((拆卸和更换))

校正代码 3901020202 FRT 0.50 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1137785-00-A 驱动单元套管拆卸和更换套件,Model 3
  • 1494178-00-A Raven 驱动单元吊架
表 1. 扭矩规格Bushing- Gearcase ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧电机支座固定到左侧电机支座支架的螺栓
105 Nm (77.4 lbs-ft)
  • 外梅花套筒 E18
重复使用
将右侧电机支座固定到右侧电机支座支架的螺栓
105 Nm (77.4 lbs-ft)
  • 外梅花套筒 E18
重复使用
将前驱动单元支座固定到前副车架的螺栓
80 Nm (59.0 lbs-ft)
  • 18 毫米套筒
重复使用

拆卸

  1. 拆下前流线型护板。请参阅Aero Shield - Front ((拆卸和更换))
  2. 将前驱动单元支架和托臂支架放置在前驱动单元下方。
    Informational PurposesAn informational icon, calling your attention
    将支架对齐驱动单元安装位置。
    Informational PurposesAn informational icon, calling your attention
    前驱动单元支架到达正确位置后立即停止举升。

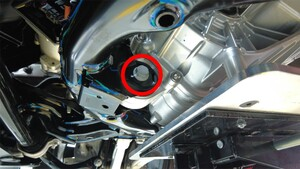

  3. 拆下将左侧电机支座固定到左侧电机支座支架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 外梅花套筒 E18

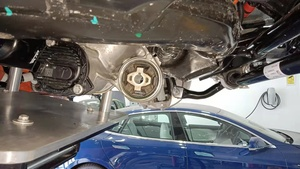

  4. 拆下将右侧电机支座固定到右侧电机支座支架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 外梅花套筒 E18

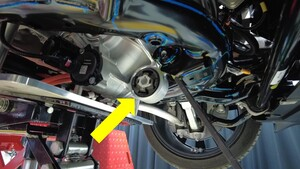

  5. 拆下将前驱动单元支座固定到前副车架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 18 毫米套筒

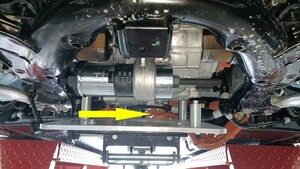

  6. 稍稍降低前驱动单元,然后向后向下撬动前驱动单元,使其从副车架上脱离。

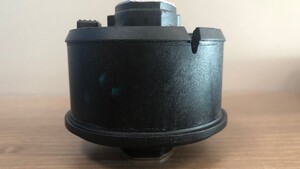

  7. 将变速箱套管拆卸皮碗和螺纹柱安装到变速箱套管上,然后使用皮碗 K、A、H 和 L 下压套管,使其脱离前驱动单元变速箱。
    Informational PurposesAn informational icon, calling your attention
    移动套管时,请始终向轴承持续施加扭力。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 驱动单元套管套件 - 1137785-00-A
    • 22 毫米 12 角组合扳手
    • 22 毫米回旋头棘轮组合扳手
  8. 将皮碗和旧的套管从螺纹柱上拆下。

安装

  1. 将变速箱套管和套管安装皮碗放置在前驱动单元变速箱上,然后使用皮碗 L、H 和 D 将套管向下压入前驱动单元变速箱。
    Informational PurposesAn informational icon, calling your attention
    移动套管时,请始终向轴承持续施加扭力。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 驱动单元套管套件 - 1137785-00-A
    • 22 毫米 12 角组合扳手
    • 22 毫米回旋头棘轮组合扳手
  2. 将套管安装皮碗从前驱动单元上拆下。

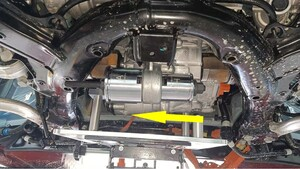

  3. 将前驱动单元调整至水平位置,然后将其抬至安装位置以进行安装。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 运送千斤顶
    • Raven 驱动单元吊架 - 1494178-00-A
  4. 手动拧紧将前驱动单元支座固定到前副车架的螺栓。
  5. 手动拧紧将左侧电机支座固定到左侧电机支座支架的螺栓。
  6. 手动拧紧将右侧电机支座固定到右侧电机支座支架的螺栓。
  7. 紧固将前驱动单元支座固定到前副车架的螺栓。
    80 Nm (59.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 18 毫米套筒
  8. 紧固将左侧电机支座固定到左侧电机支座支架的螺栓。
    105 Nm (77.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 外梅花套筒 E18
  9. 紧固将右侧电机支座固定到右侧电机支座支架的螺栓。
    105 Nm (77.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 外梅花套筒 E18
  10. 取走前驱动单元下方的前驱动单元支架和托臂支架。
  11. 拆下前流线型护板。请参阅Aero Shield - Front ((拆卸和更换))
