角窗玻璃总成 - 后 - 右 ((拆卸和更换))
校正代码
1020010602
FRT
1.00
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1082477-04-A - 对角切割器
- 1115199-00-B - 54 盎司无弹力锤
- 1082497-00-A - 可伸缩刀片式刀具
- 1080593-00-A - M18 填缝枪和胶枪工具
拆卸
- 打开所有车门,降下所有车窗。
-
拆下右侧 C 柱上饰板。请参阅C 柱上部饰板 - 左 ((拆卸和更换))。
注后备箱右侧饰板不带连接器。
-

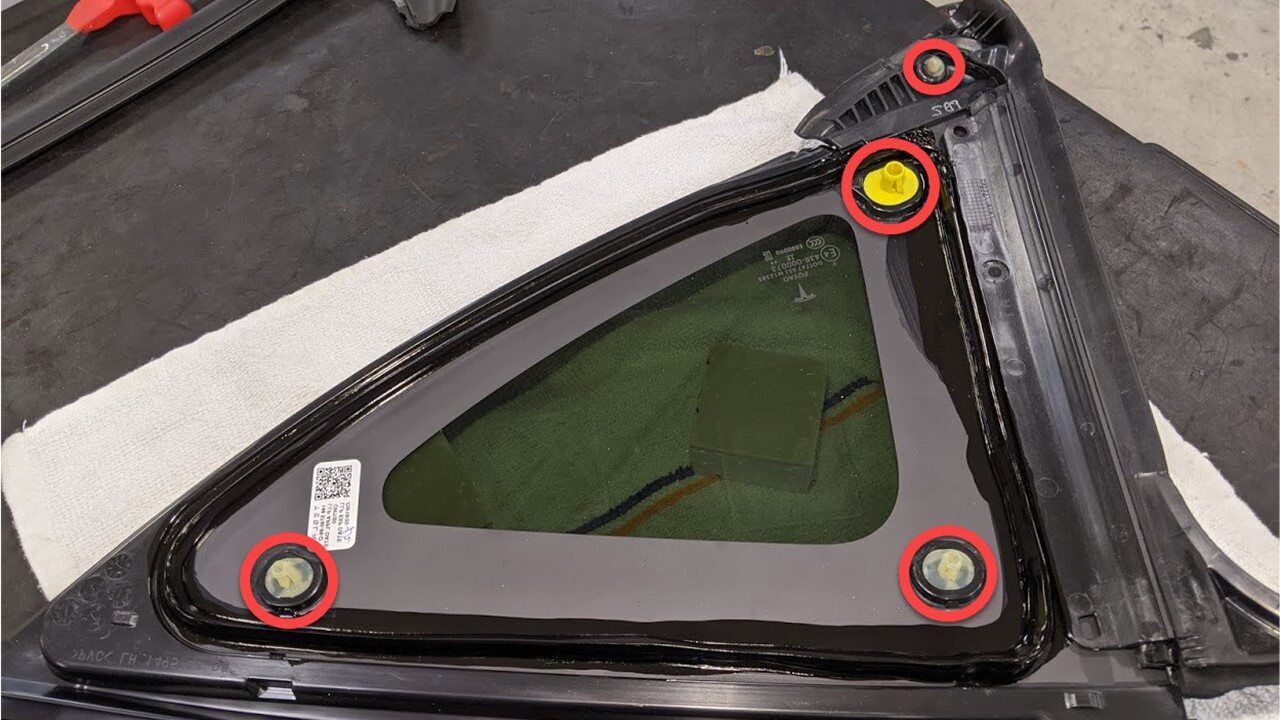

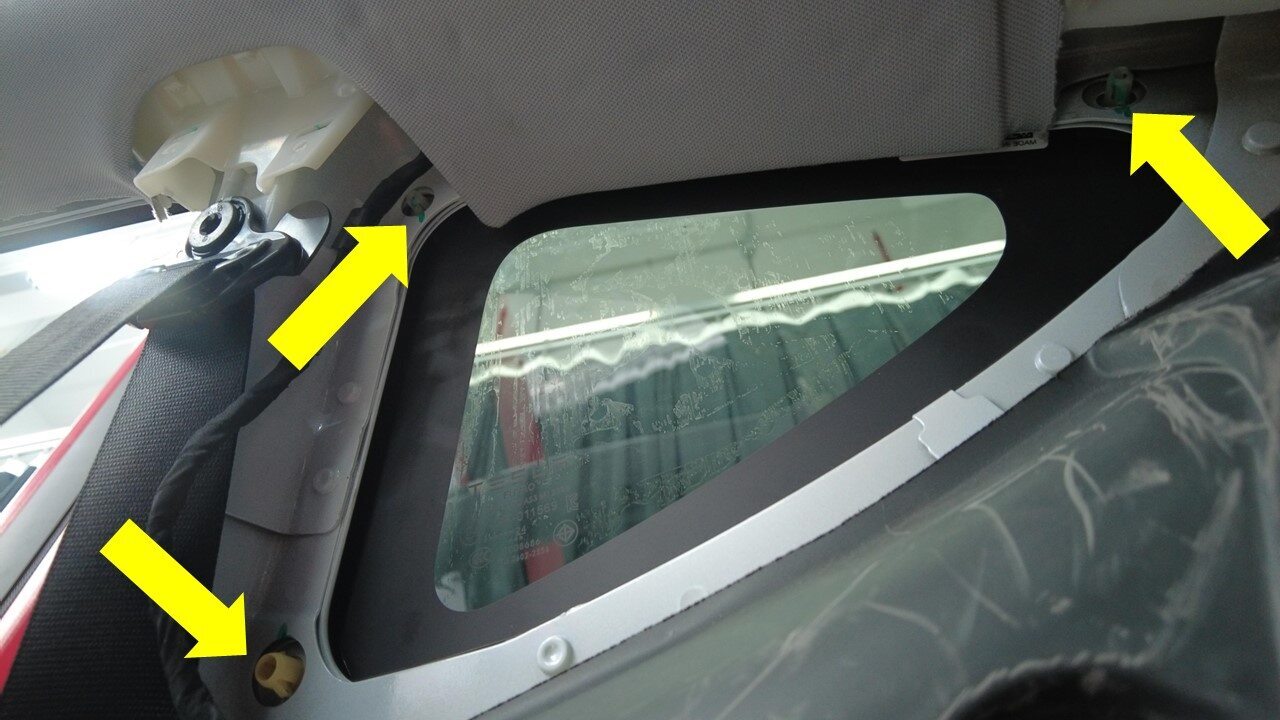

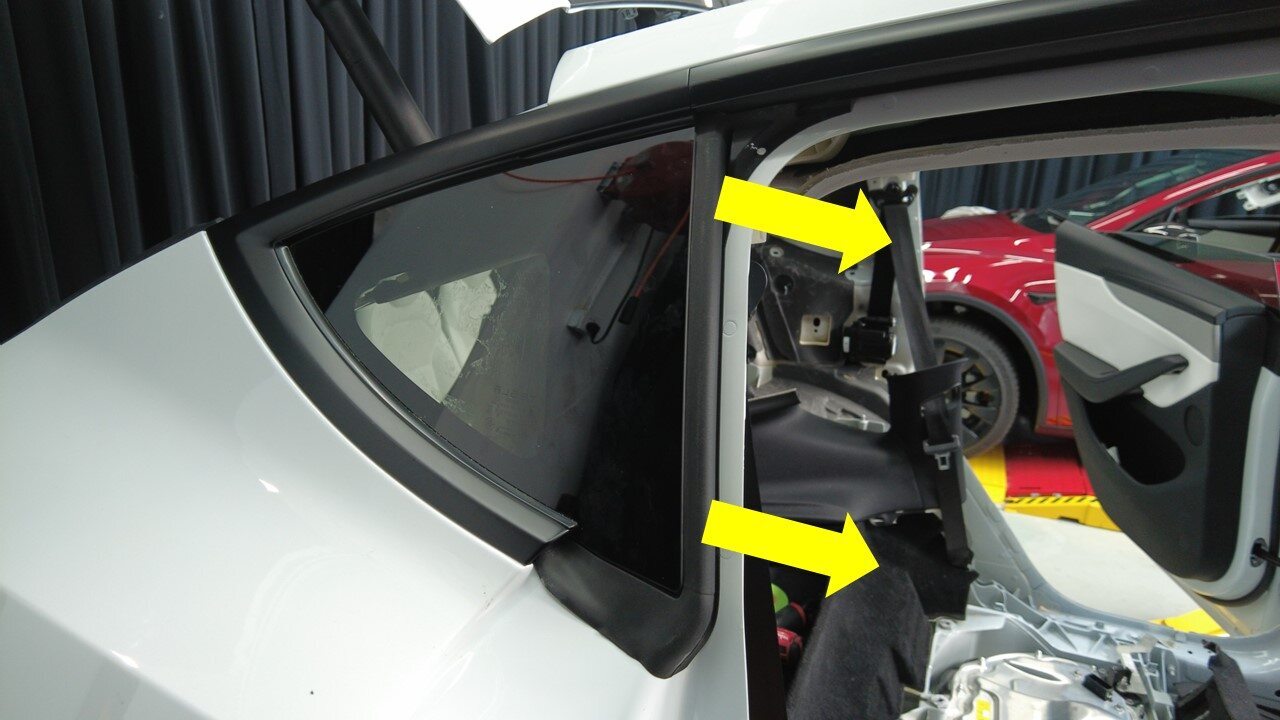

使用对角切割器破坏右后角窗玻璃内侧的固定销(3 个),然后使用一字螺丝刀辅助拆下玻璃。
TIp推荐使用以下工具:
- 1082477-04-A - 对角切割器
- 1115199-00-B - 54 盎司无弹力锤
- 中号一字螺丝刀
- 松开橡胶密封条,然后松开将密封条固定到玻璃的卡子。
- 使用异丙醇 (IPA) 湿巾清洁右后角窗玻璃外部区域,然后等待风干 1 分钟。

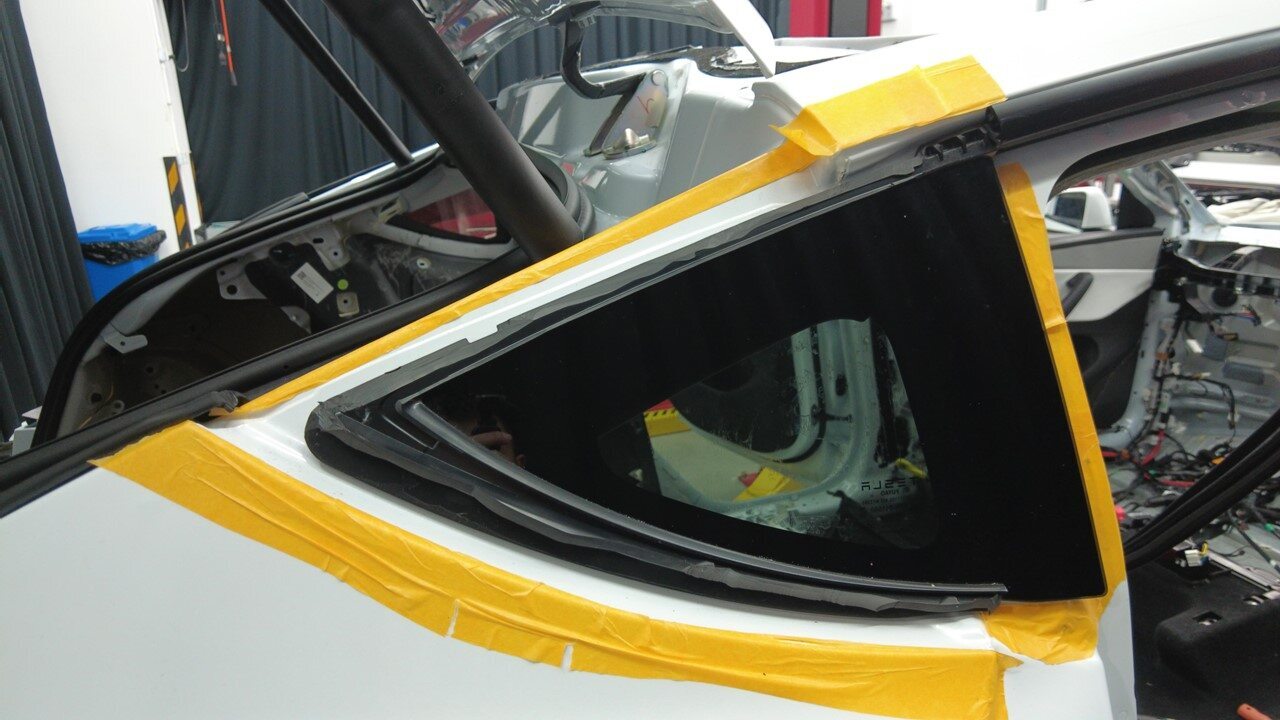

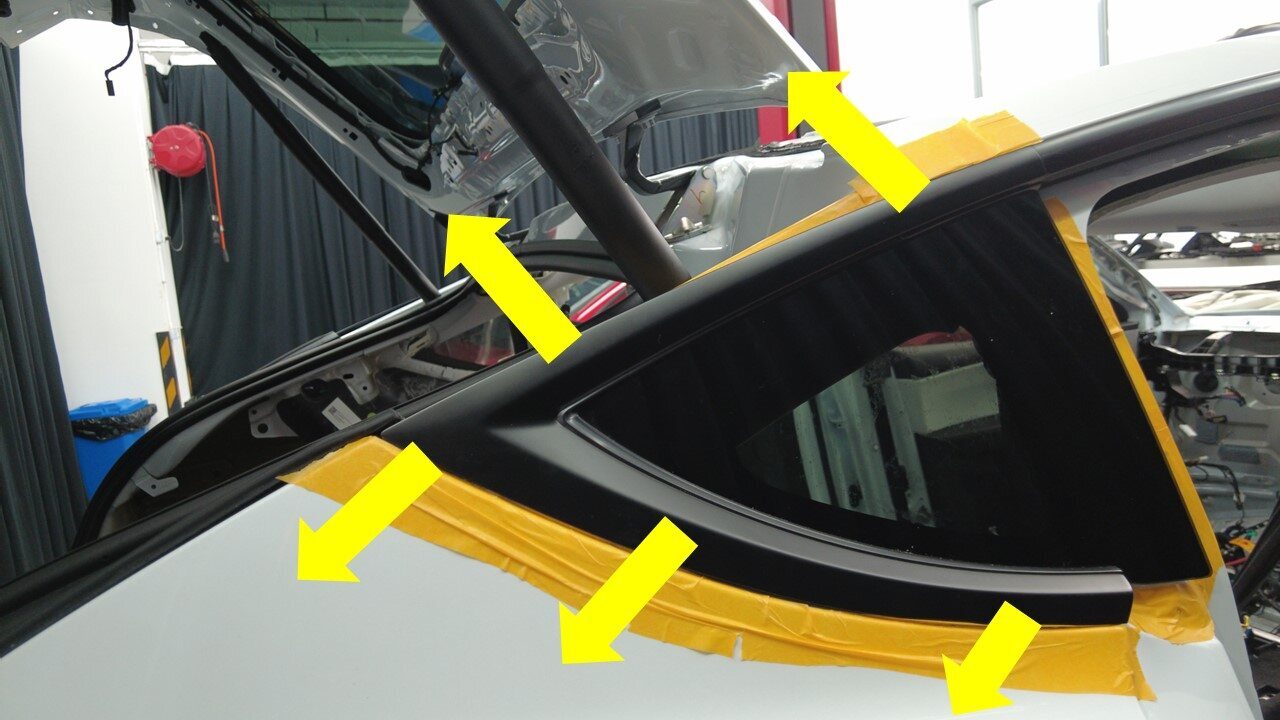

- 在右后角窗玻璃周围粘贴胶带,以保护车身和车漆。
-

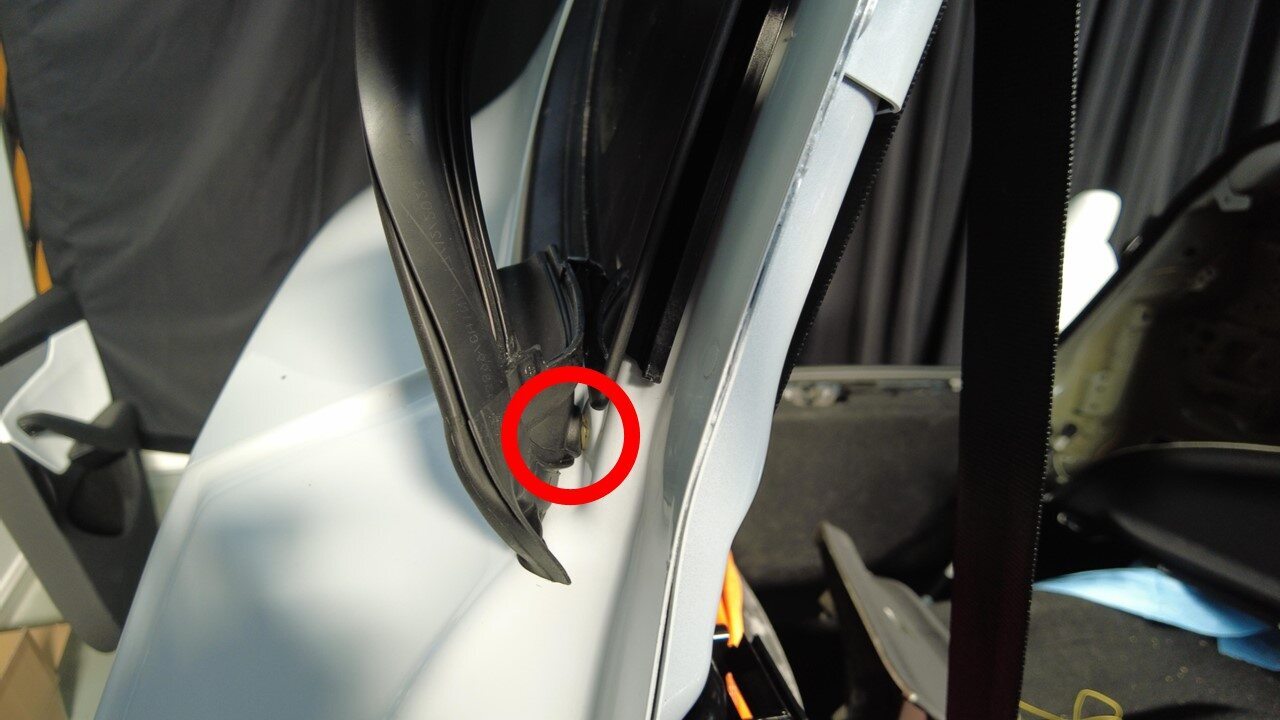

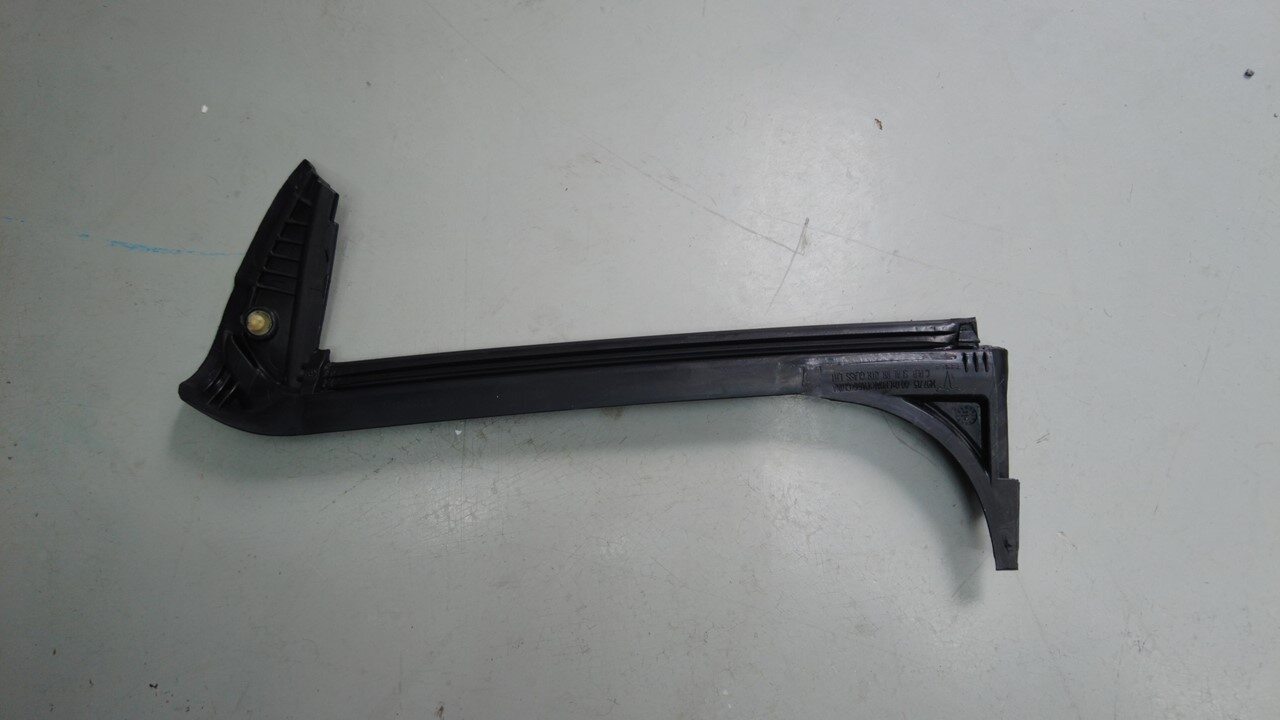

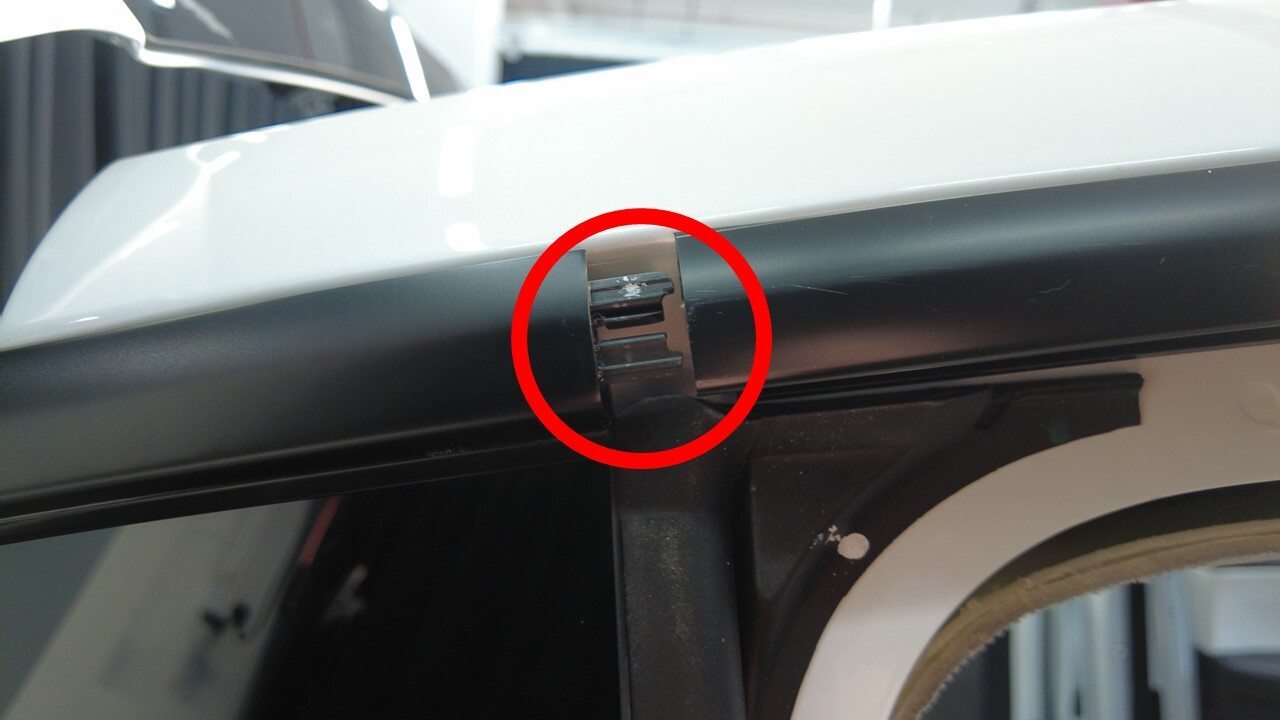

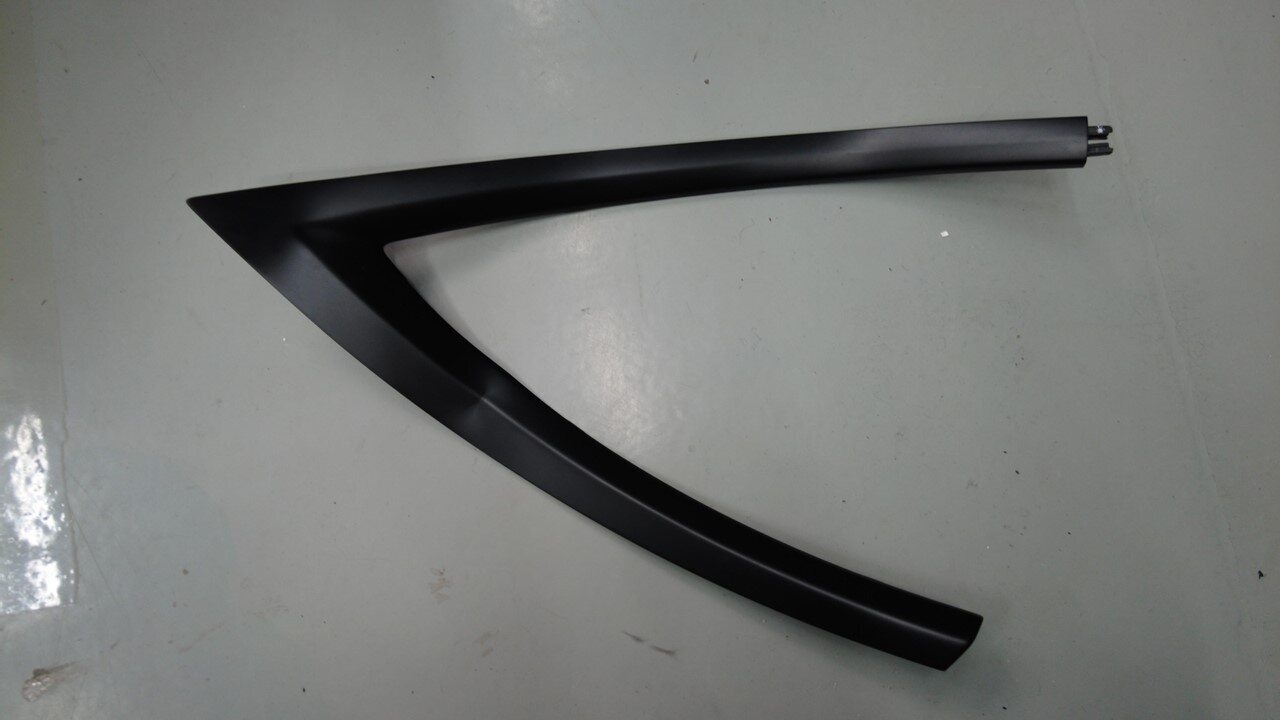

使用塑料饰板工具将右侧围板亮条后边缘从右后角窗玻璃处撬离,然后沿着玻璃操作,松开上角的卡子(2 个),将亮条从车辆上拆下。
注拆卸已损坏的剩余卡子。
-

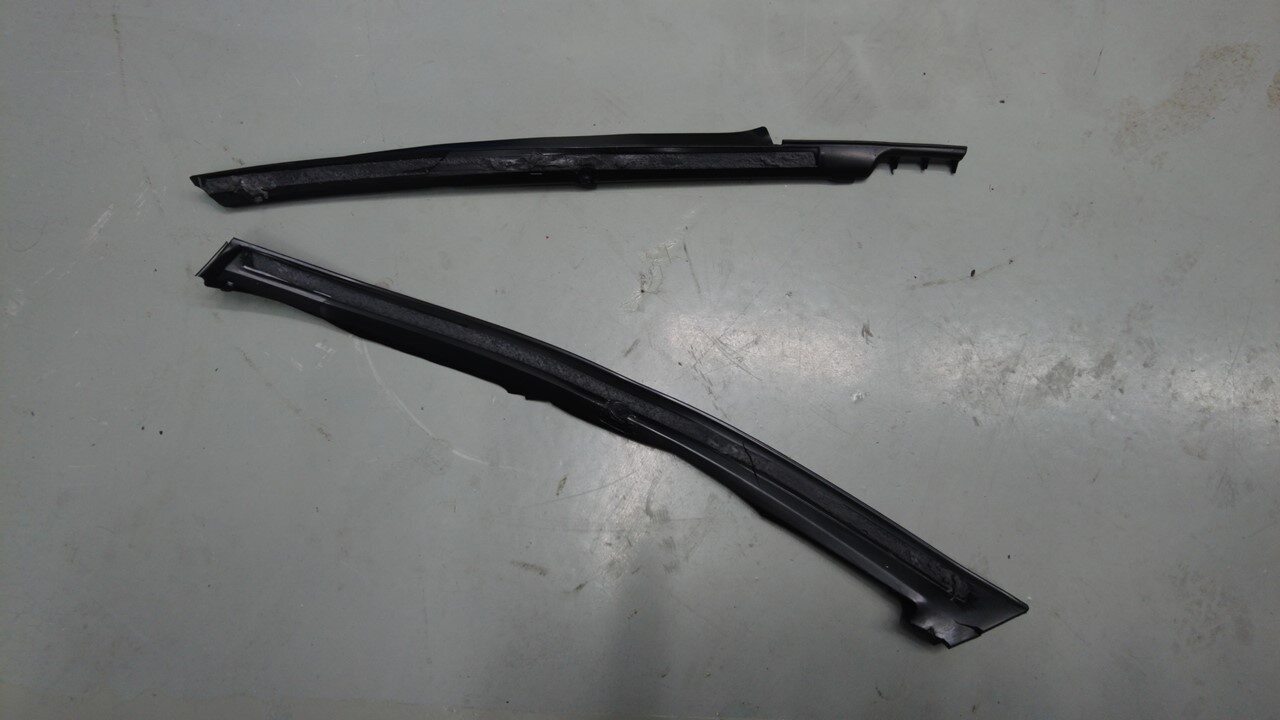

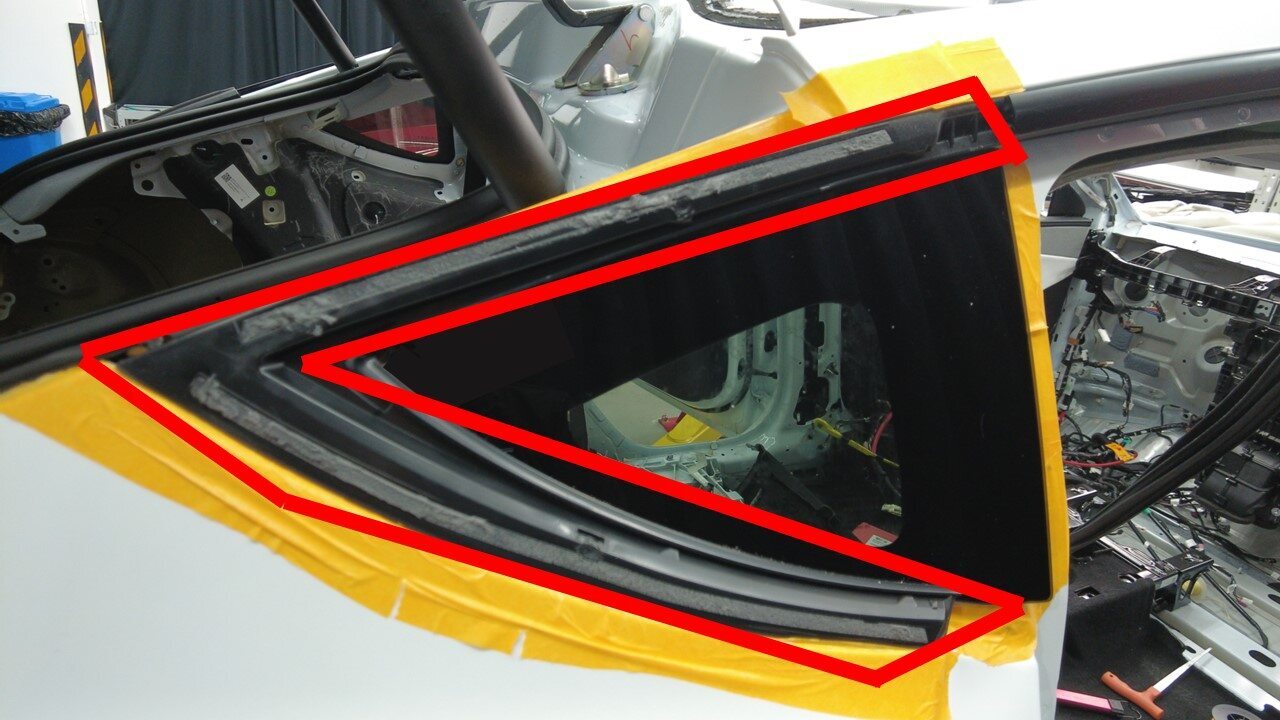

使用可伸缩刀片式刀具切下右后角窗玻璃周围的橡胶密封条,为拆卸玻璃留出更大空间。
警告使用切削工具时,请务必佩戴防割手套。注该操作可避免在切割右后角窗玻璃时损坏车身,并防止线卡在密封条中。
- 准备好一对带合适长度方形线的 T 型把手工具。
-

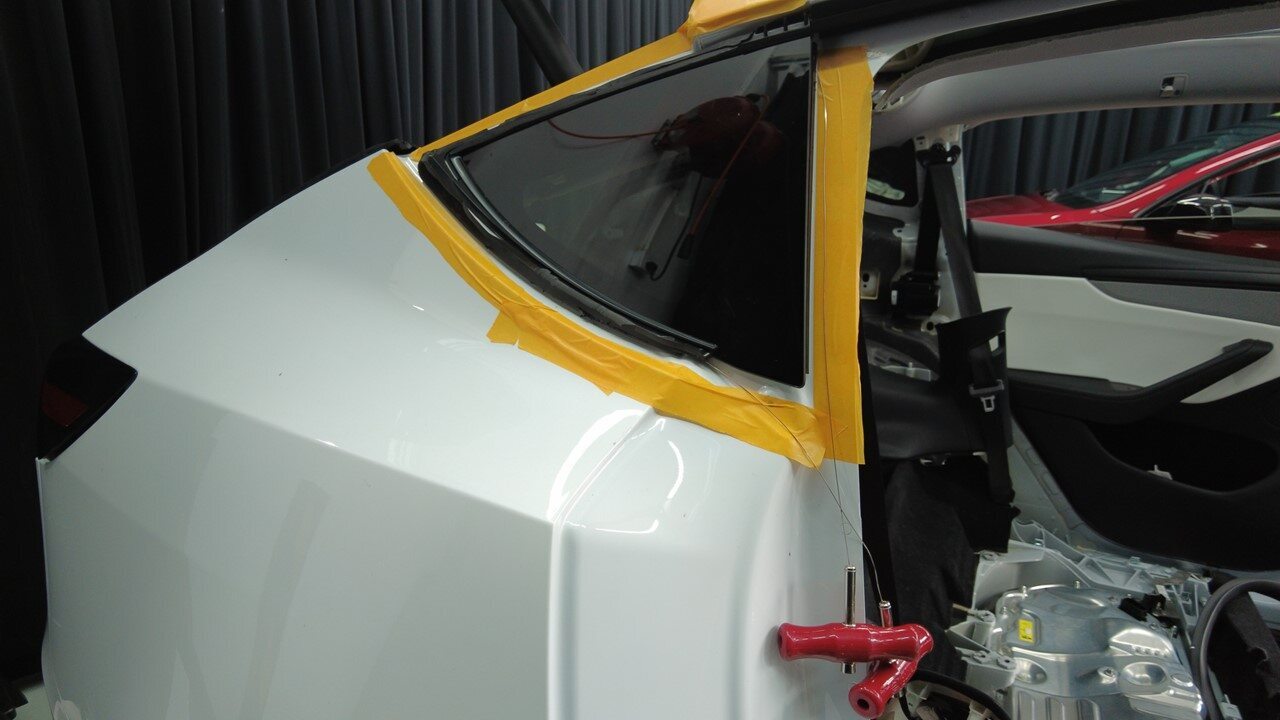

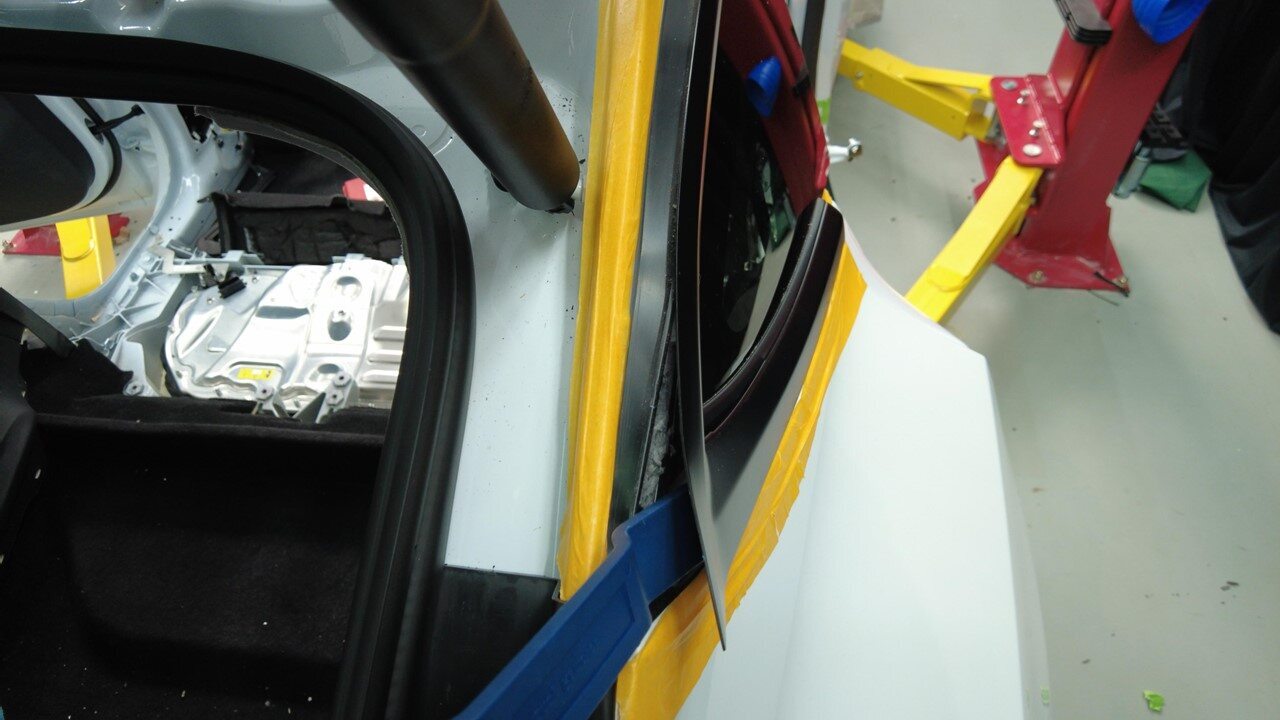

将方形线缠绕在右后角窗玻璃后部边缘处的车身与密封条之间。
注必要时可使用饰板工具引导方形线。
-

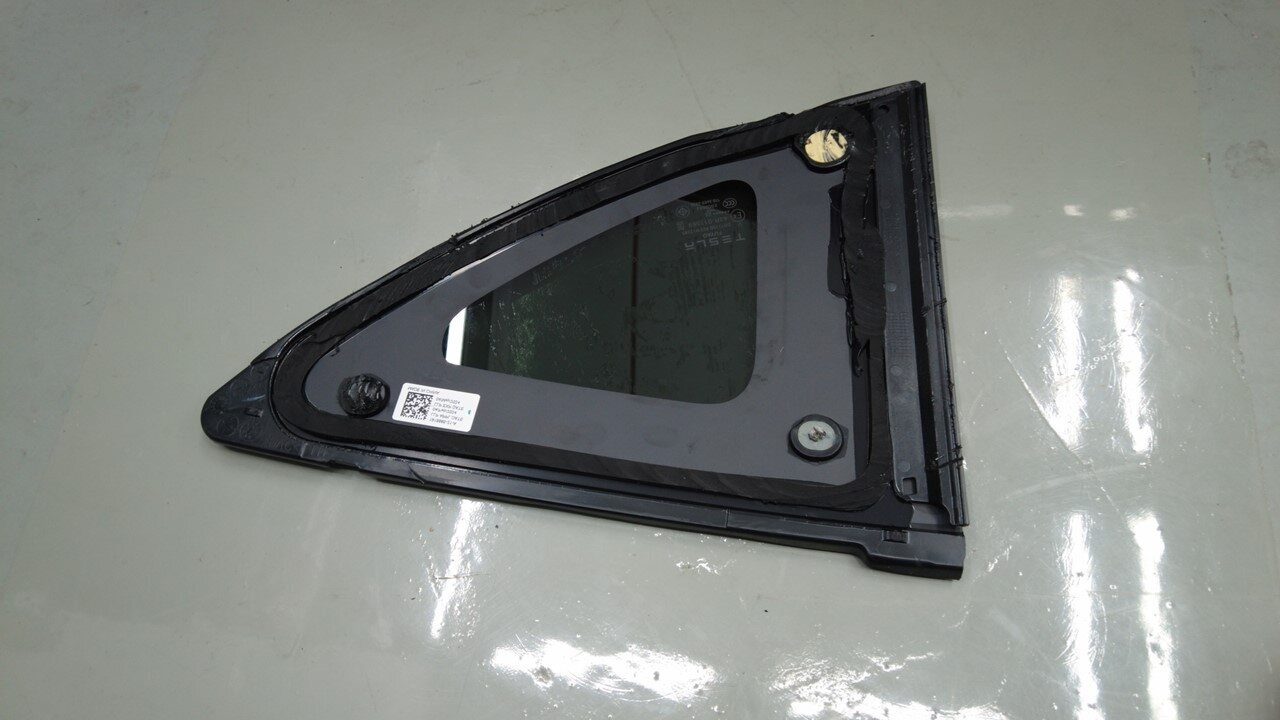

将右后角窗玻璃从车身上切割开,然后将其从车辆上拆下。
注采用拉锯的方式切割聚氨酯。
-

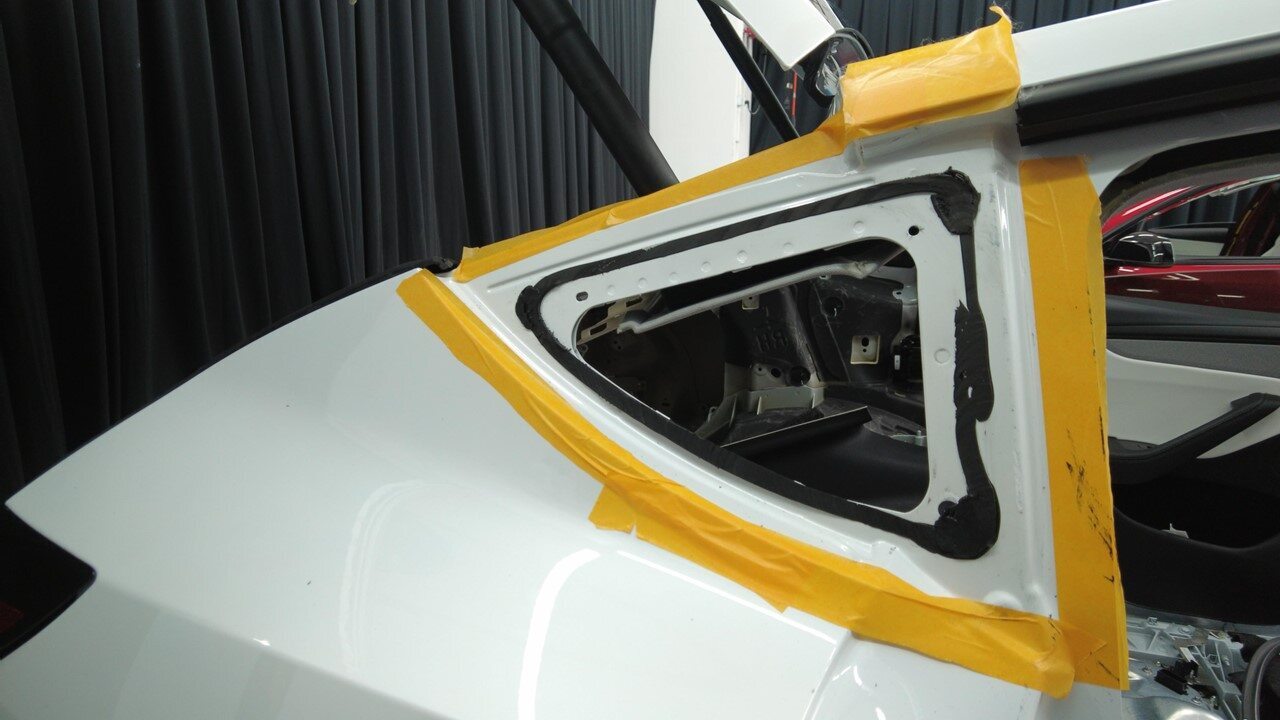

清洁车身上剩余的聚氨酯。
注确保玻璃上剩余残胶厚度等于或小于 1 毫米。TIp推荐使用以下工具:
- 1082497-00-A - 可伸缩刀片式刀具
安装
- 使用异丙醇 (IPA) 湿巾清洁右后角窗玻璃表面的聚氨酯路径,然后等待风干。
- 揭下右后角窗玻璃区域的遮蔽胶带。
- 使用异丙醇 (IPA) 湿巾清洁车身上的聚氨酯路径,然后等待风干。
- 沿聚氨酯路径在左后角窗玻璃上涂抹底漆。等待底漆风干至少 1 分钟,再继续操作。
- 沿聚氨酯路径以及在拆卸左后角窗玻璃期间涂漆受损的所有区域涂敷底漆。等待底漆风干至少 1 分钟,再继续操作。
-
备好填缝枪和聚氨酯。
注聚氨酯开口需宽至 8 毫米,长达 13 毫米。
-

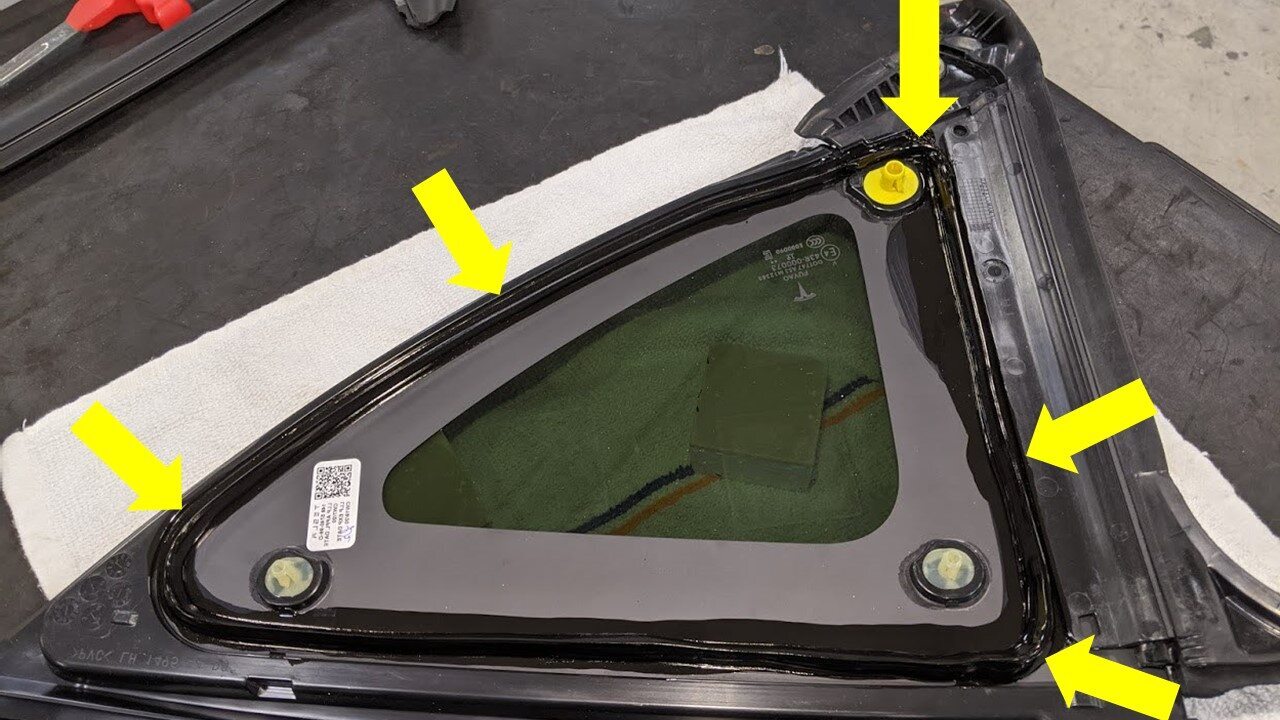

沿底漆路径在右后角窗玻璃上涂敷聚氨酯。

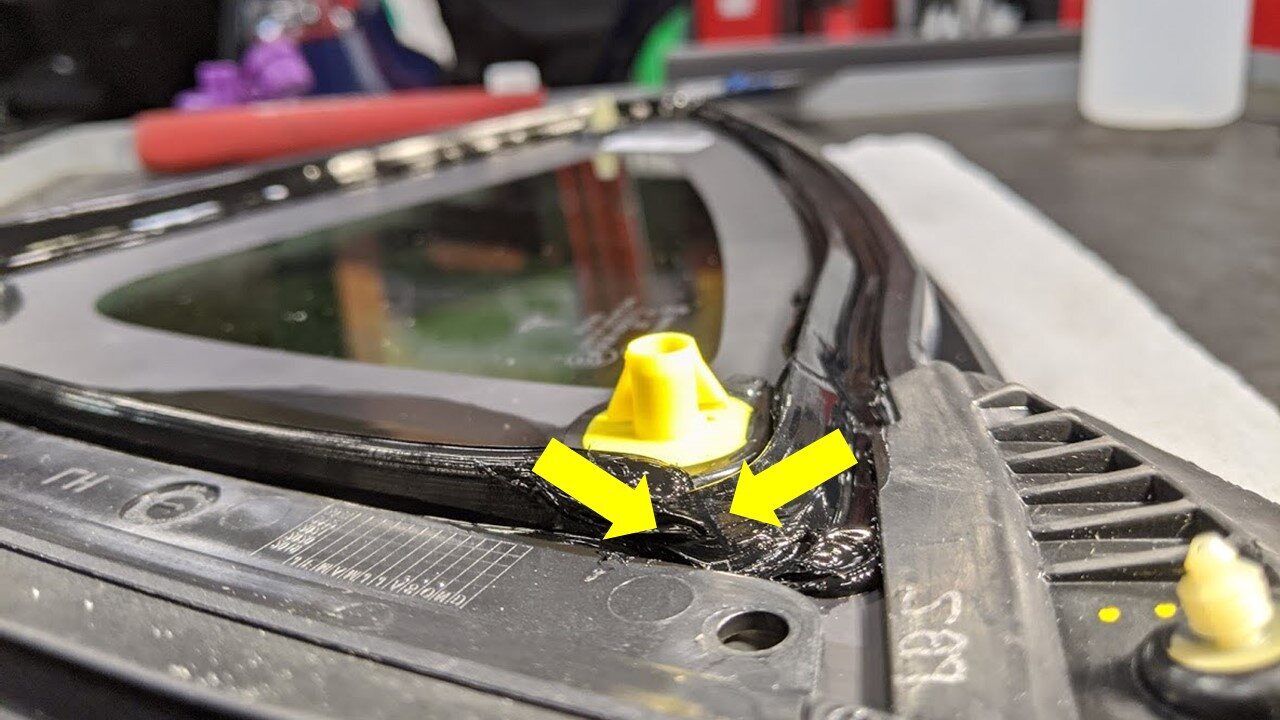

注为避免将来出现 NVH 问题,请将聚氨酯的两端压合到一起,确保聚氨酯之间没有间隙。
-

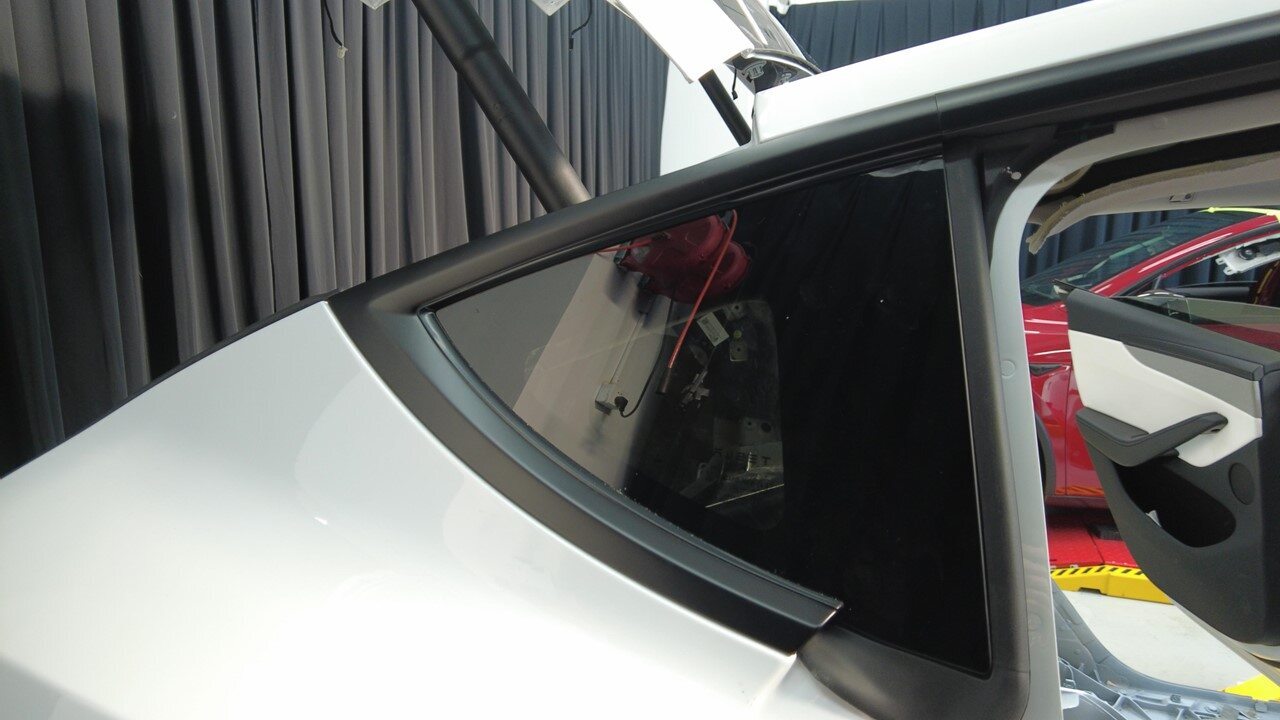

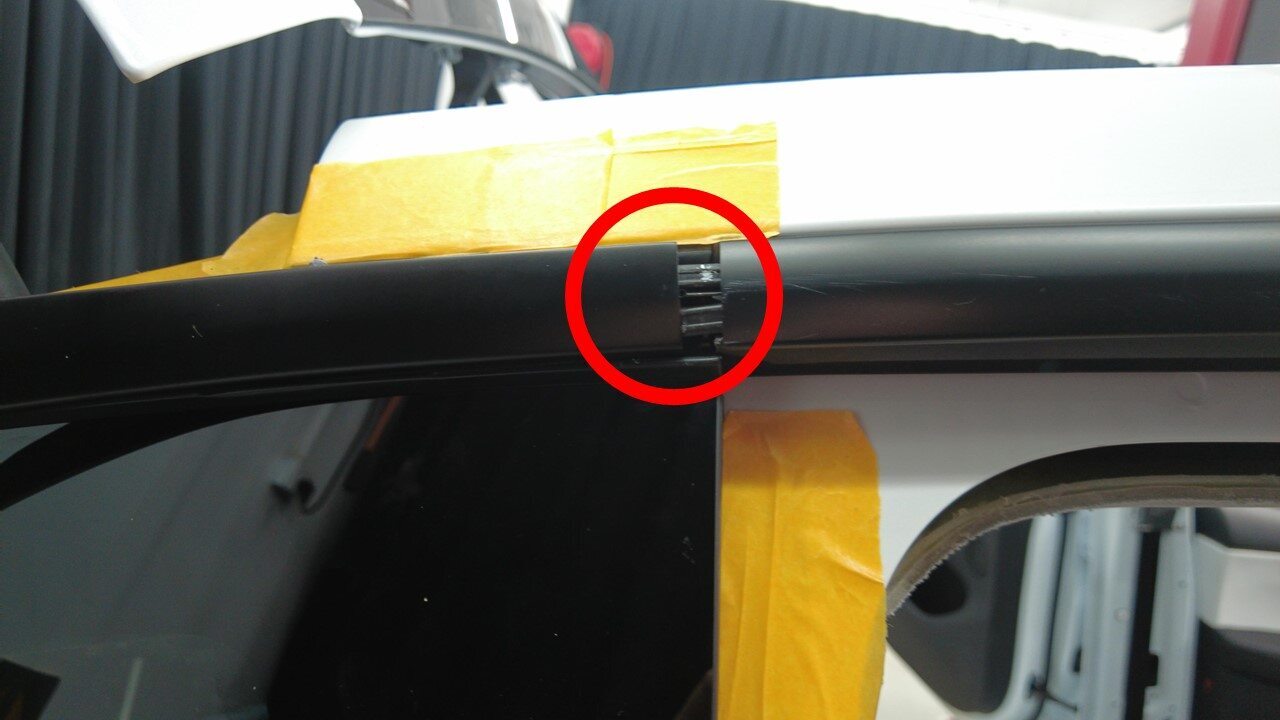

将右后角窗玻璃移动到车辆上方,然后将后围亮条夹滑入顶部亮条。
注确保固定销与车身上的孔位对齐,然后按压玻璃以将其彻底安装到位。请从后部固定销开始按压,然后再逐步向前操作。

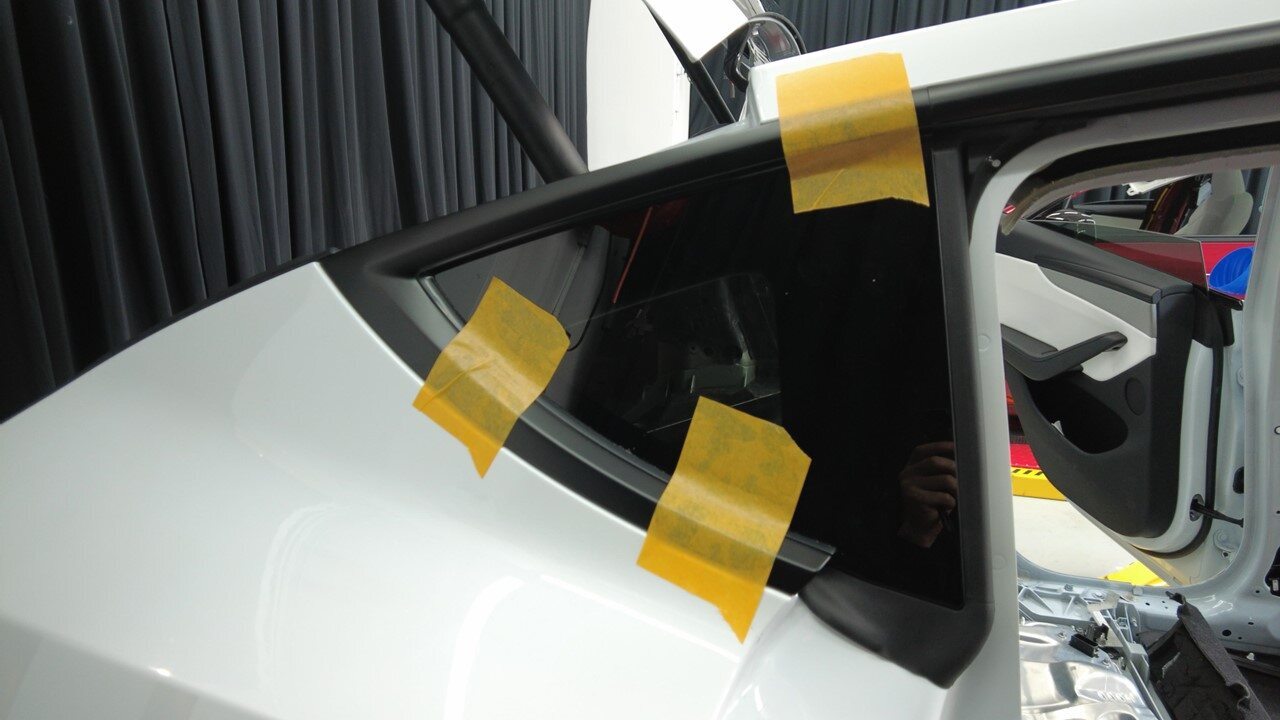

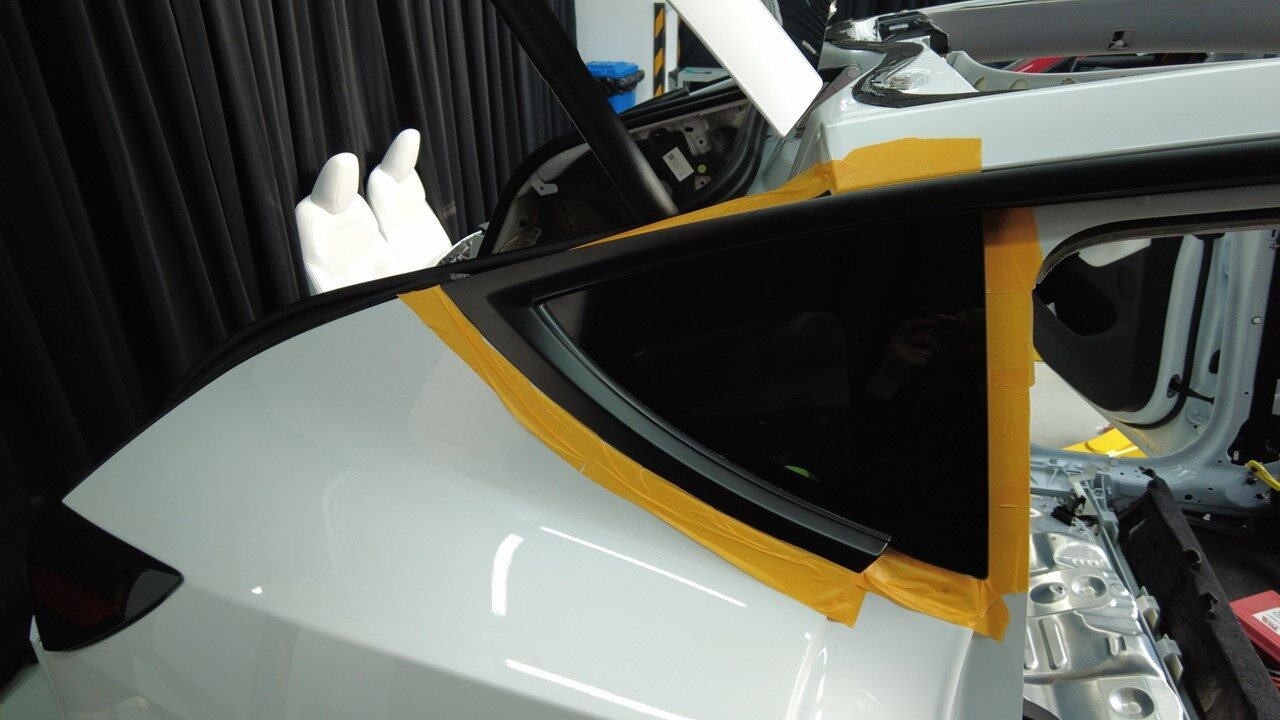

- 聚氨酯凝固期间,请使用胶带固定右后角窗玻璃。
-
安装右侧 C 柱上饰板。请参阅。
注后备箱右侧饰板不带连接器。
-
待聚氨酯凝固后,揭下遮蔽胶带。
警告在粘合剂制造商推荐的最短驶离时限内,不得驾驶车辆。Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要,请在车辆玻璃上粘贴胶带,按压固定,并告知客户 24 小时后方可揭下胶带。同时,告知客户在随后的 24 小时内,应避免高速驾驶,并躲避减速带。
- 关闭掀背尾门。
- 升起所有车窗,关闭所有车门。
