方向盘开关边框外围(拆卸和更换)

校正代码 3205011102 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格方向盘开关 - 左 ((拆卸和安装))方向盘开关边框外围(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将方向盘下饰板固定到方向盘的螺钉(4 个)
1.4 Nm (1.0 lbs-ft)
  • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
重复使用
将方向盘外壳固定到方向盘的螺钉(2 个)
1.4 Nm (1.0 lbs-ft)
  • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
重复使用
将方向盘外壳固定到方向盘的螺钉(4 个)
1.8 Nm (1.3 lbs-ft)
  • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
重复使用
将方向盘开关固定到方向盘的螺钉。
0.8 Nm (7 lbs-in)
  • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
重复使用

拆卸

  1. 拆下方向盘。请参阅方向盘 ((拆卸和安装))
  2. 拆下方向盘喇叭。请参阅方向盘 - 喇叭(拆卸和更换)
  3. 松开将盖板固定到方向盘的锁片(6 个)。
  4. 拆下将方向盘下饰板固定到方向盘的螺钉(4 个)和锁片(2 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  5. 拆下将方向盘外壳固定到方向盘的螺钉(2 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  6. 拆下将方向盘外壳固定到方向盘的螺钉(4 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  7. 松开将方向盘外壳固定到方向盘的锁片(5 个).
  8. 松开将方向盘外壳上部固定到方向盘的锁片(4 个)。
  9. 拆下将方向盘左右开关固定到方向盘的螺钉(8 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

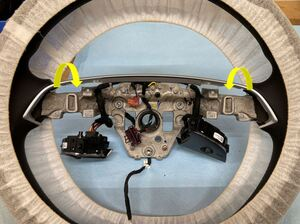

    图 1. 左侧如图所示,右侧类似
  10. 将方向盘开关边框从车辆上拆下。

安装

  1. 将方向盘开关边框安装到车辆上。
  2. 安装将方向盘左右开关固定到方向盘的螺钉(8 个)。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装将方向盘外壳上部固定到方向盘的锁片(4 个)
  4. 安装将方向盘外壳固定到方向盘的锁片(5 个)。
  5. 安装将方向盘外壳固定到方向盘的螺钉(4 个)。
    1.8 Nm (1.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  6. 安装将方向盘外壳固定到方向盘的螺钉(2 个)。
    1.4 Nm (1.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  7. 安装将方向盘下饰板固定到方向盘的螺钉(4 个)和锁片(2 个)。
    1.4 Nm (1.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 1450424-00-A - 1/2 英寸切割钻头套件。(78 个双头迷你棘轮)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  8. 安装将盖板固定到方向盘的锁片(6 个)。
  9. 安装方向盘喇叭。请参阅方向盘 - 喇叭(拆卸和更换)
  10. 安装方向盘。请参阅方向盘 ((拆卸和安装))
