杯托 - 中控台 2.0 ((拆卸和更换))

校正代码 1519020702 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格总成 - USB 集线器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
螺栓,将 VC USB 固定到
1.1 Nm (.8 lbs-ft)
  • 梅花 T20 批头
  • M12 1/4 英寸六角螺丝刀套件
  • 4 英寸加长件
重复使用

拆卸

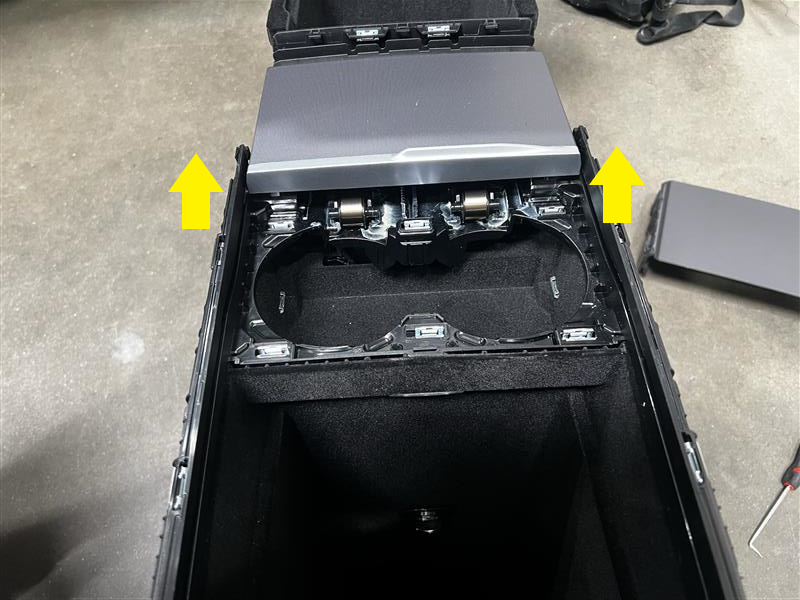

  1. 拆下后端模块。请参阅
  2. 断开 VC USB 模块连接器。

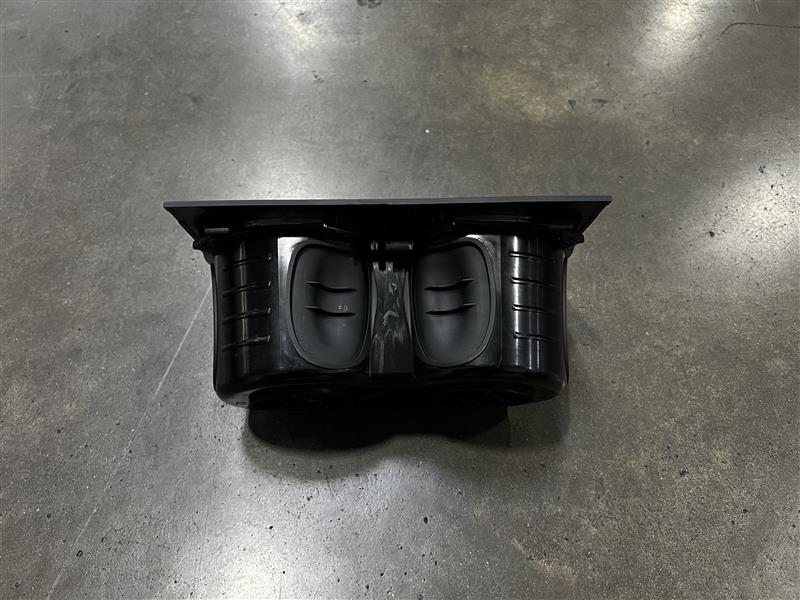

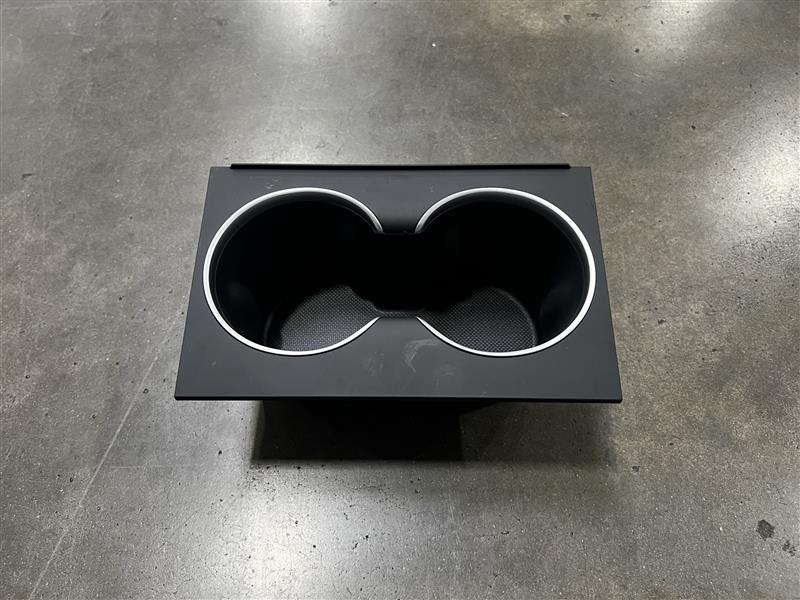

  3. 拆下杯托。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • M12 1/4 英寸六角螺丝刀套件
    • 4 英寸加长件

安装

  1. 将 VC USB 安装到中控台上。
    1.1 Nm (.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • M12 1/4 英寸六角螺丝刀套件
    • 4 英寸加长件
  2. 连接 VC USB 模块连接器。

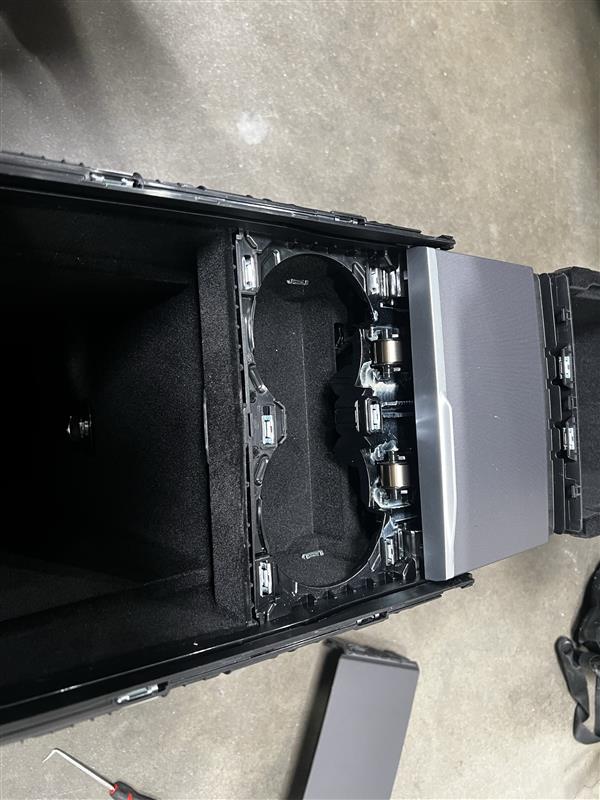

  3. 安装后端模块。请参阅
