把手 - 外部释放 - 车门 - 前 - LH(调整)

校正代码 11452000 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1080552-00-A 锥形步距规
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
侧安全气囊是否展开取决于前车门传感器能否检测到侧面气压冲击。确保前门板上没有未遮盖的孔洞。此外,在维修或检查前车门及其组件时,务必重新安装插头或粘贴胶带。

程序

  1. 使用锥形步距规检查把手至车门表面的间隙和齐平度。
    • 间隙:1 毫米 +1.5/-0.0 毫米
    • 齐平度:0.5 毫米 +2.5/-0.5 毫米
    Informational PurposesAn informational icon, calling your attention
    仅在间隙或齐平度不符合规格时执行本程序。

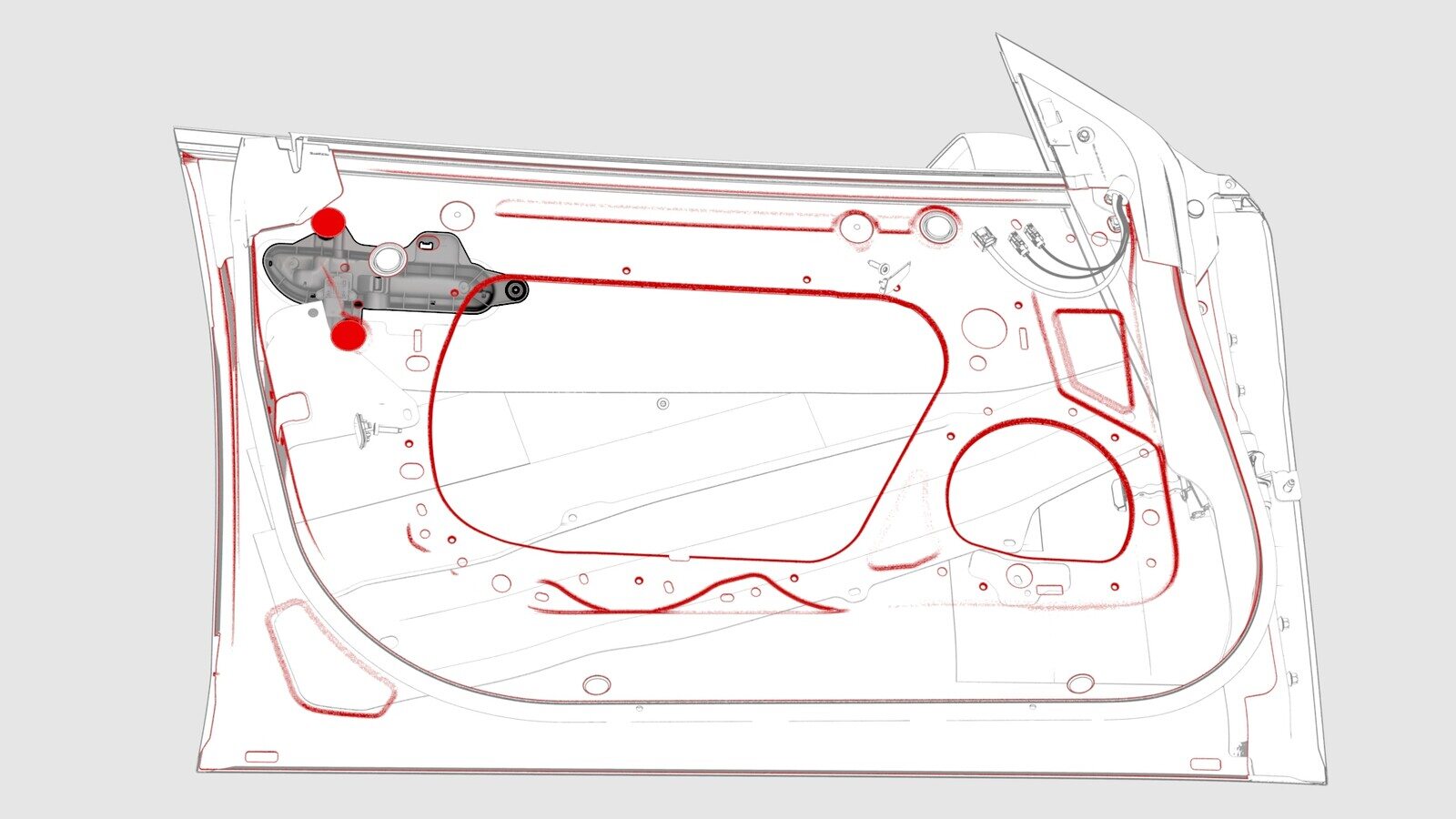

  2. 拆下左前车门外侧释放把手。请参阅外车门把手 - 被动 - 右 ((拆卸和更换))
  3. 操作把手机构,将把手拉至极限位置,然后松开,反复 5 次。
  4. 如果检测期间,把手过紧或回收缓慢,请更换把手。
  5. 从把手上拆下垫片,注意垫片与安装孔的对应关系。

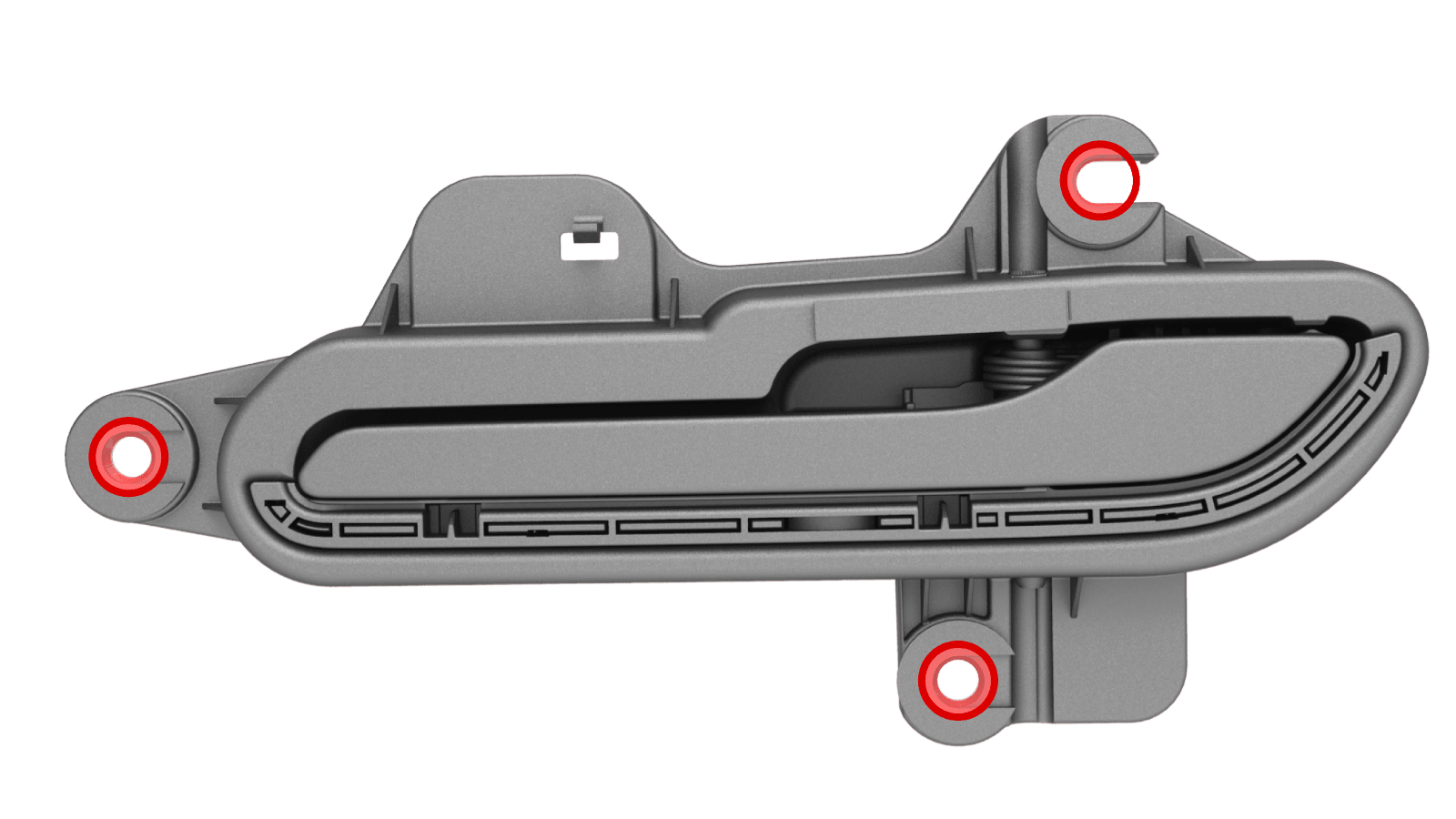

  6. 将把手安装孔(3 个)直径扩大至 10 毫米。
    Informational PurposesAn informational icon, calling your attention
    垫片可能需要扩大。

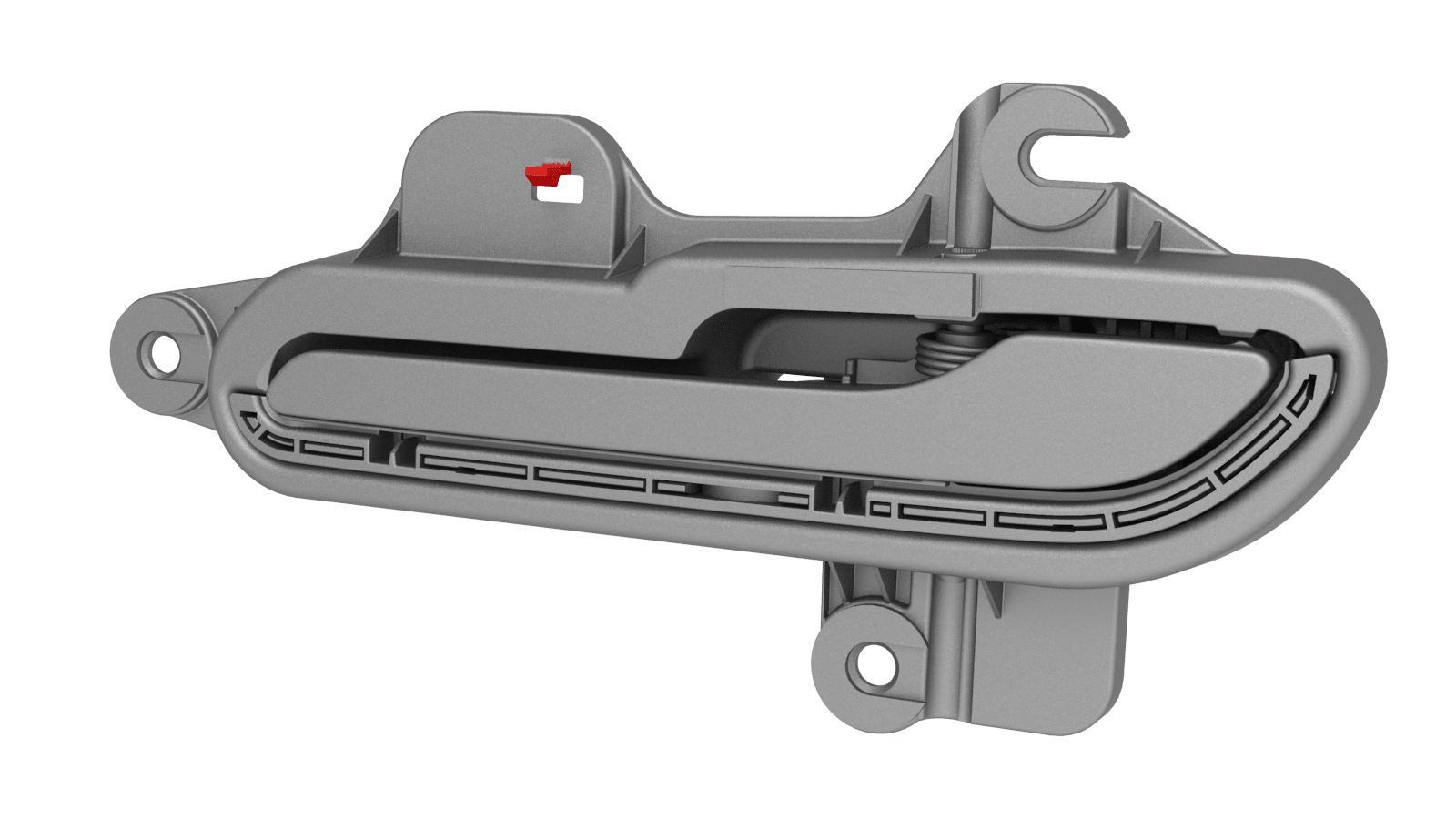

  7. 从把手上拆下临时设置功能锁片。
  8. 将垫片重新放置在把手上。
    Informational PurposesAn informational icon, calling your attention
    使用润滑脂将垫片临时固定在把手上。

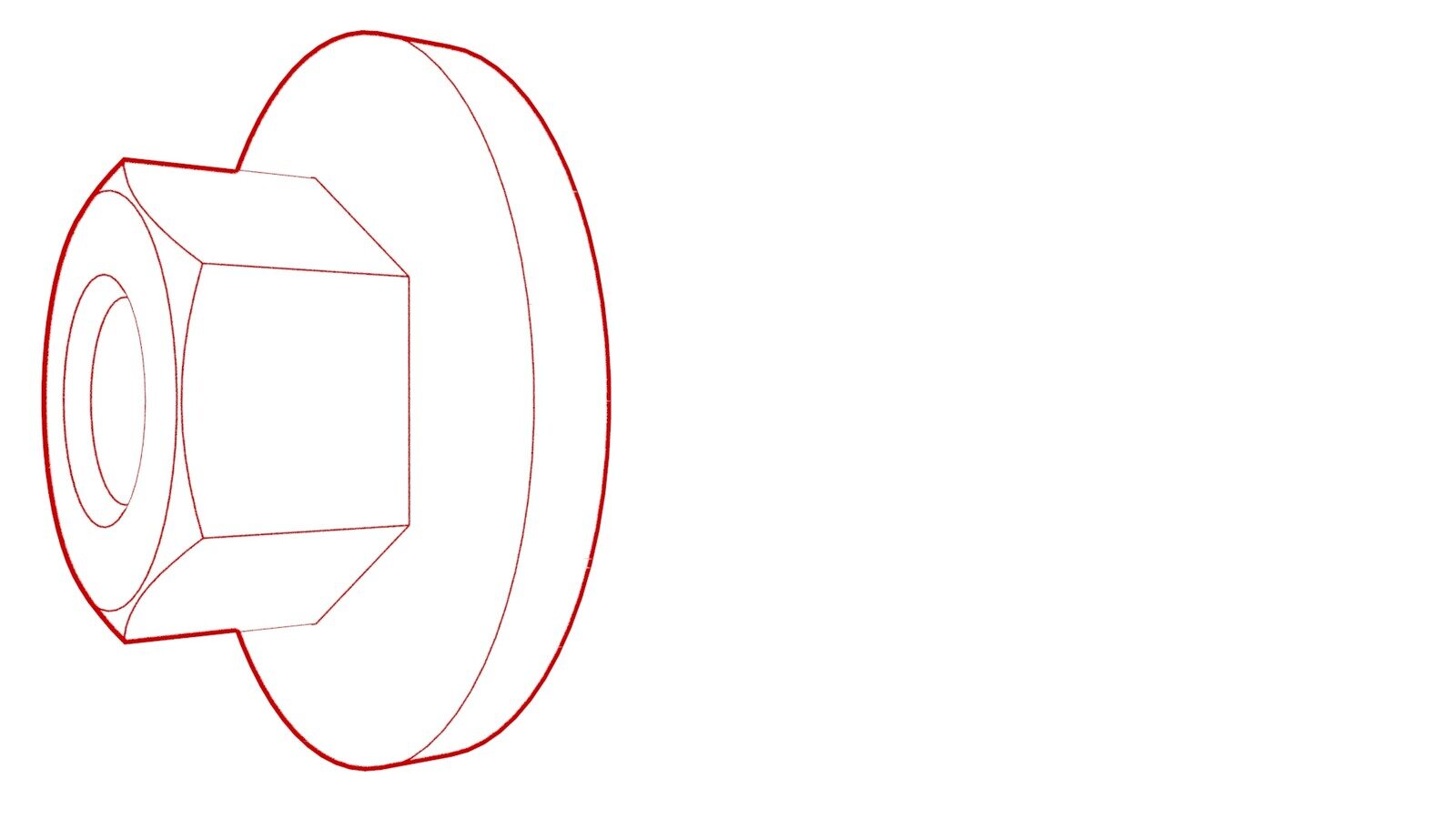

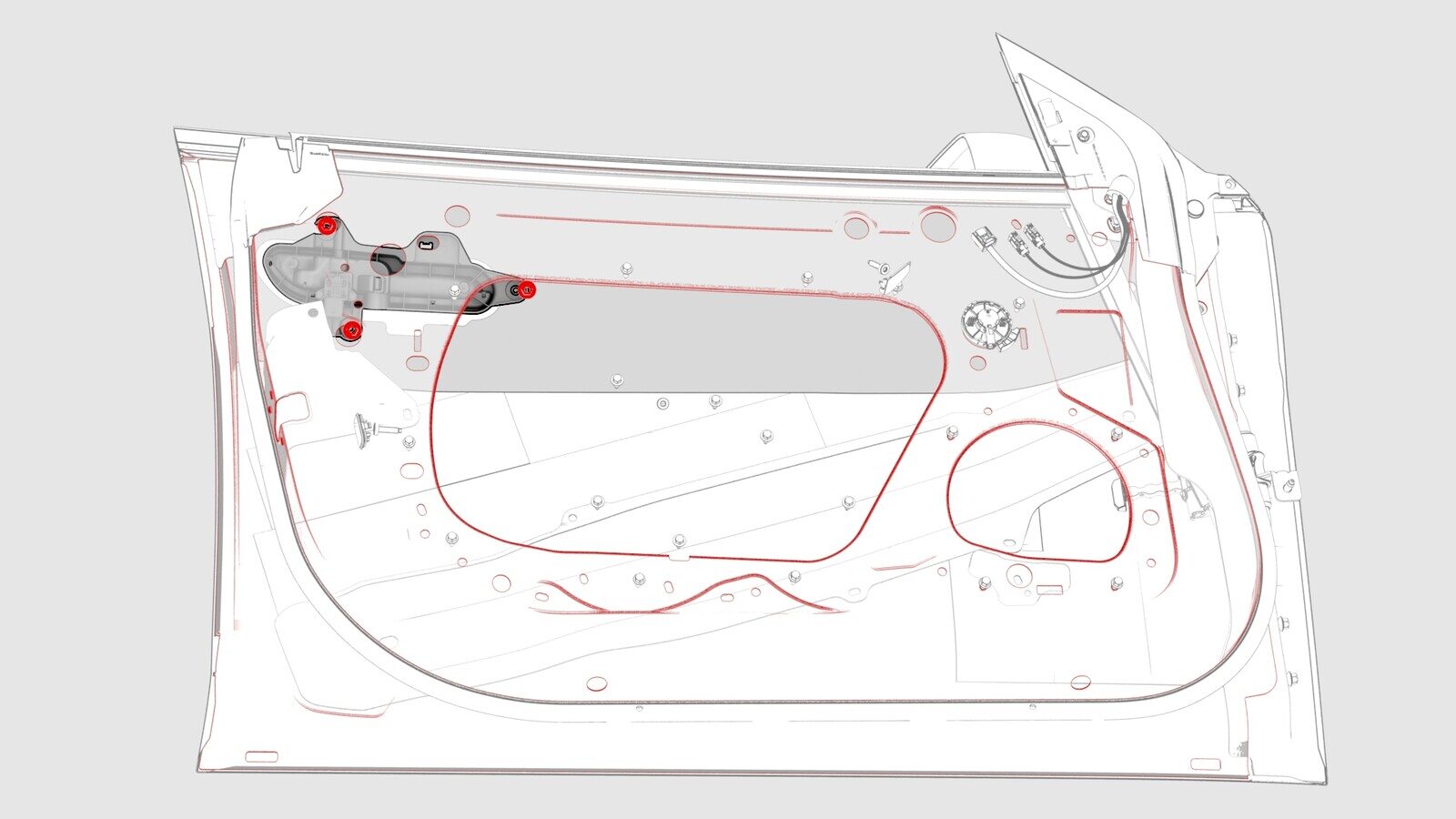

  9. 将把手安装在车门上,然后安装并手动拧紧将把手固定到车门的螺母。
  10. 使用锥形步距规检查把手至车门表面的间隙和齐平度。
    • 间隙:1 毫米 +1.5/-0.0 毫米
    • 齐平度:0.5 毫米 +2.5/-0.5 毫米
  11. 如有必要,在把手安装螺柱(位于把手和车门内表面之间处)上插入垫片,以调整把手间隙和齐平度。
    Informational PurposesAn informational icon, calling your attention
    各安装螺柱不得堆放超过两个垫片。
  12. 间隙和齐平度处于规格范围内后,紧固将把手固定到车门的螺母。
    7 Nm (5.2 lbs-ft)
  13. 操作把手机构,将把手拉至极限位置,然后松开,反复 5 次。
  14. 如果检测期间,把手过紧或回收缓慢,请更换把手。

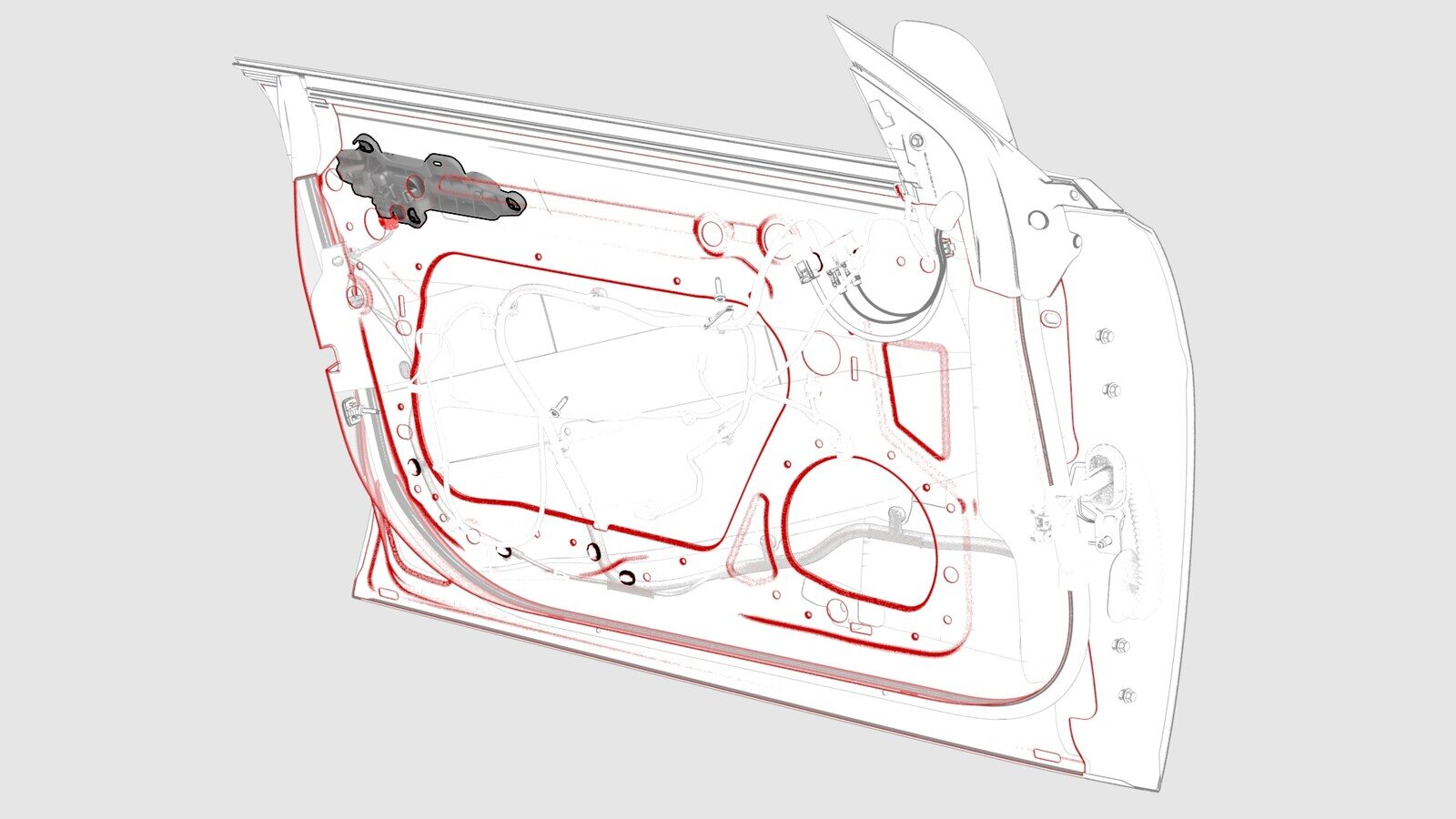

  15. 安装覆盖左前车门外部释放把手螺母的螺塞(2 个)。
  16. 将电线线束连接到左前车门外部释放把手连接器。
  17. 安装左前车门封闭板总成。请参阅车窗升降器闭合件 - 前车门 - 左 ((拆卸和更换))
