方向盘开关 - 左 ((拆卸和安装))

校正代码 3205011201 FRT 0.35 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格：方向盘开关 - 左 ((拆卸和安装))和 方向盘开关边框外围（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将方向盘下饰板固定到方向盘的螺钉（4 个）
1.4 Nm (1.0 lbs-ft)
  • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用
将方向盘外壳固定到方向盘的螺钉（2 个）
1.4 Nm (1.0 lbs-ft)
  • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用
将方向盘外壳固定到方向盘的螺钉（4 个）
1.8 Nm (1.3 lbs-ft)
  • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用
将方向盘开关固定到方向盘的螺钉。
0.8 Nm (7 lbs-in)
  • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆下方向盘。请参阅方向盘 ((拆卸和安装))。
  2. 拆下方向盘喇叭。请参阅方向盘 - 喇叭（拆卸和更换）。

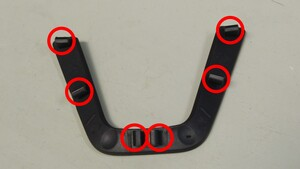

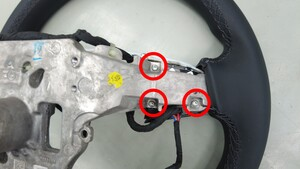

  3. 松开将盖板固定到方向盘的锁片（6 个）。

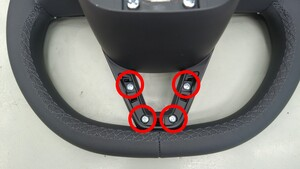

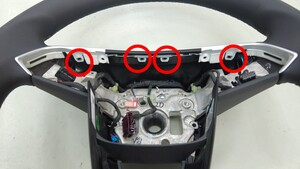

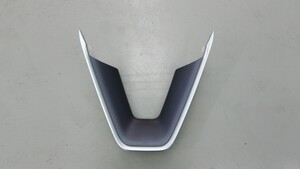

  4. 拆下将方向盘下饰板固定到方向盘的螺钉（4 个）和锁片（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

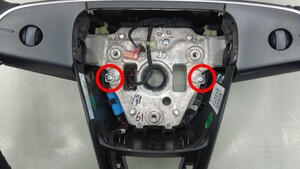

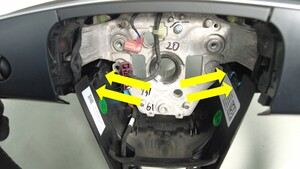

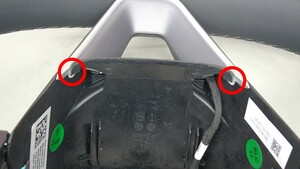

  5. 拆下将方向盘外壳固定到方向盘的螺钉（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

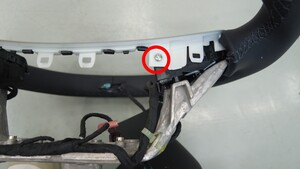

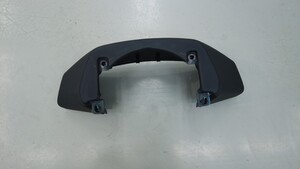

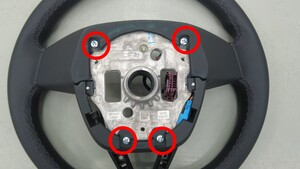

  6. 拆下将方向盘外壳固定到方向盘的螺钉（4 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

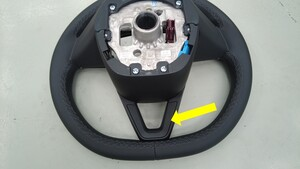

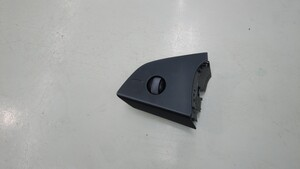

  7. 松开将方向盘外壳固定到方向盘的锁片（5 个）。

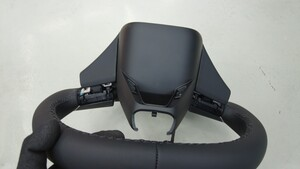

  8. 松开将方向盘外壳上部固定到方向盘的锁片（4 个）。

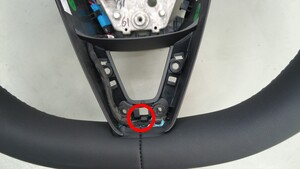

  9. 拆下将方向盘开关固定到方向盘的螺钉（4 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

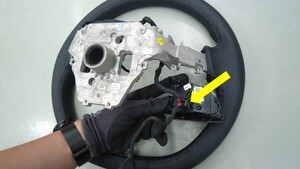

  10. 断开方向盘连接器，然后将方向盘开关从车辆上拆下。

安装

  1. 连接方向盘开关连接器。
  2. 安装将方向盘开关固定到方向盘的螺钉（4 个）。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装将方向盘外壳上部固定到方向盘的锁片（4 个）
  4. 安装将方向盘外壳固定到方向盘的锁片（5 个）。
  5. 安装将方向盘外壳固定到方向盘的螺钉（4 个）。
    1.8 Nm (1.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  6. 安装将方向盘外壳固定到方向盘的螺钉（2 个）。
    1.4 Nm (1.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  7. 安装将方向盘下饰板固定到方向盘的螺钉（4 个）和锁片（2 个）。
    1.4 Nm (1.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 1450424-00-A - 1/2 英寸切割钻头套件。（78 个双头迷你棘轮）
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  8. 安装将盖板固定到方向盘的锁片（6 个）。
  9. 安装方向盘喇叭。请参阅方向盘 - 喇叭（拆卸和更换）。
  10. 安装方向盘。请参阅方向盘 ((拆卸和安装))。
