Side Shield - Outboard - Driver Seat (Remove and Replace)

Correction code 13074202 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 개인 보호 to make sure wearing proper PPE when performing the below procedure. See 인체공학적 주의 사항 for safe and healthy working practices.

  • 2023-06-12: 안전벨트 및 사이드 실드 패스너에 접근하기 위한 시트 높이 조정의 참고 사항을 업데이트했습니다.
  • 1133787-00-A 키, 안전벨트 해제, Model 3

Torque Specifications

표 1. Torque Specifications: Side Shield - Outboard - Driver Seat (Remove and Replace)
Description Torque Value Recommended Tools Reuse/Replace Notes
외측 사이드 실드를 시트 프레임에 고정하는 볼트
2 Nm (1.5 lbs-ft)
  • Torx T20 소켓
  • ¼인치 표준 래칫
  • ¼인치 토크 렌치(장착 전용)
  • 2인치 익스텐션
Reuse

Remove

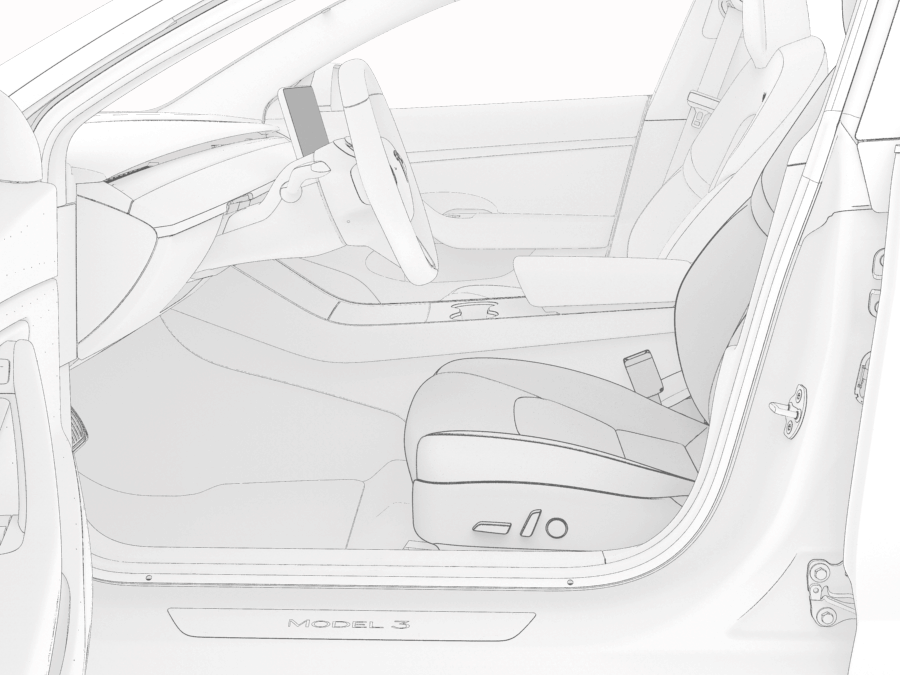

그림 1. 애니메이션 데모
  1. LH 전면 도어를 엽니다.
  2. 운전석 시트를 전방으로 완전히 이동합니다.
  3. 안전벨트 릴리스 키(1133787-00-A)를 안전벨트 프리텐셔너 커플링에 삽입하여 안전벨트를 프리텐셔너에서 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    접근을 위해 필요에 따라 시트를 내리거나 올립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    거울이 깨질 수 있으므로, 시트 헤드레스트가 선바이저를 누르지 않게 합니다.
  4. 운전석 시트 외측 사이드 실드를 시트 프레임에 고정하는 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    이 패스너에 접근하기 위해 시트를 올립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    거울이 깨질 수 있으므로, 시트 헤드레스트가 선바이저를 누르지 않게 합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
  5. 운전석 시트 외측 사이드 실드를 시트 프레임에서 잡아당겨 사이드 실드를 시트 프레임의 중앙에 고정하는 클립을 분리합니다.
  6. 운전석 시트 외측 사이드 실드를 뒤쪽으로 밀어 시트 프레임 뒤쪽에 사이드 실드를 고정하는 클립을 연결 해제합니다.
  7. 설치되어 있는 경우, 시트 등받이 및 쿠션 조정 스위치 커넥터에서 전기 하네스를 연결 해제합니다.
  8. 차량에서 운전석 시트 외측 사이드 실드를 탈거합니다.
  9. 운전석 시트 외측 사이드 실드를 교체하는 경우, 외측 사이드 실드에서 등받이 및 쿠션 조정 스위치를 탈거합니다. Switch - Back Rest and Cushion Adjust - Driver Seat (Remove and Replace)을(를) 참조하십시오.

Install

  1. 새 운전석 시트 외측 사이드 실드를 장착하는 경우, 외측 사이드 실드에 등받이 및 쿠션 조정 스위치를 장착합니다. Switch - Back Rest and Cushion Adjust - Driver Seat (Remove and Replace)을(를) 참조하십시오.
  2. 새 운전석 시트 외측 사이드 실드를 운전석 시트로 가져온 다음 장착되어 있는 경우 전기 하네스를 등받이 및 쿠션 조정 스위치 커넥터에 연결합니다.
  3. 운전석 시트 외측 사이드 실드를 앞쪽으로 밀어 시트 프레임 뒤쪽에 사이드 실드를 고정하는 클립을 조입니다.
  4. 운전석 시트 외측 사이드 실드를 시트 프레임 안으로 밀어 사이드 실드를 시트 프레임의 중앙에 고정하는 클립을 조입니다.
  5. 운전석 시트 외측 사이드 실드를 시트 프레임에 고정하는 볼트를 장착합니다.
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
  6. 전면 LH 안전벨트 리트랙터 커플링을 전면 LH 시트 프리텐셔너에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    당기기-밀기-당기기 테스트를 수행하여 프리텐셔너와 커플링이 완전히 체결되었는지 확인합니다.
  7. 운전석 시트 원래 위치로 돌려 놓습니다.
  8. LH 전면 도어를 닫습니다.
