헤드라이트 - 글로벌 - 조정(LET 공구가 있는 유럽/중동/아프리카)

교정 코드 17400180 0.18 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 2025-08-01: 절차에 MSP2와 MXP2를 추가했습니다.
  • 2025-07-16: 새로운 절차가 공개되었습니다.

이 절차에 필요한 특수 도구:

공급 업체 부품 번호 설명
Tesla 1133367-00-B LET 헤드라이트 장비 PLA

헤드라이트 조정

  1. 차량을 평평한 표면에 주차합니다.
  2. 모든 타이어에 규격대로 공기를 주입했는지 확인하십시오.

  4. 정비 모드를 활성화합니다. 참조 항목: 정비 모드
  5. 후드를 엽니다.

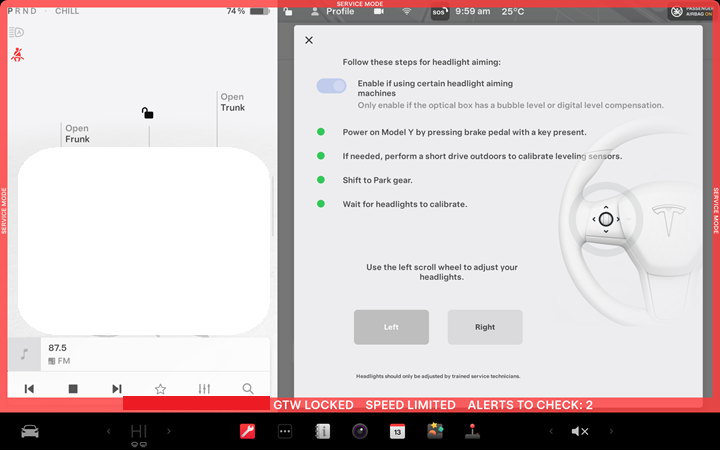

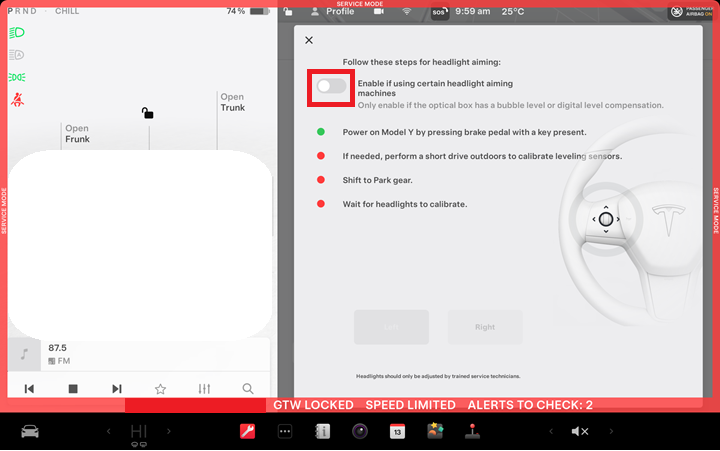

  6. 터치스크린 Controls > Service > Adjust Headlights를 통해 헤드라이트 조정 모드에 진입합니다.
  7. 시험 주행 무시를 실행합니다.
  8. 헤드라이트 조준 장비를 차량 전면에 헤드램프 렌즈로부터 35cm 거리를 유지하여 배치합니다.
  9. 바이저/레이저를 사용하여 후드 스트럿 사이의 축에 수직이 되게 조준 장비를 정렬합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    헤드라이트 조준 장비가 후드 스트럿에 투사된 각도와 동일한 레이저 각도를 유지하면서 LH 헤드라이트와 RH 헤드라이트 사이를 이동할 수 있으면 차량에 장비가 (수직으로) 올바르게 설치된 것입니다.
  10. 후드를 닫고 헤드라이트를 켭니다.
  11. 헤드라이트 조준 장비를 켭니다.
  12. LH 헤드라이트 전면에 헤드라이트 조준 장비를 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    헤드라이트 조준 장비의 높이를 조정하여 헤드라이트 중심점에 맞춰 정렬되도록 합니다.

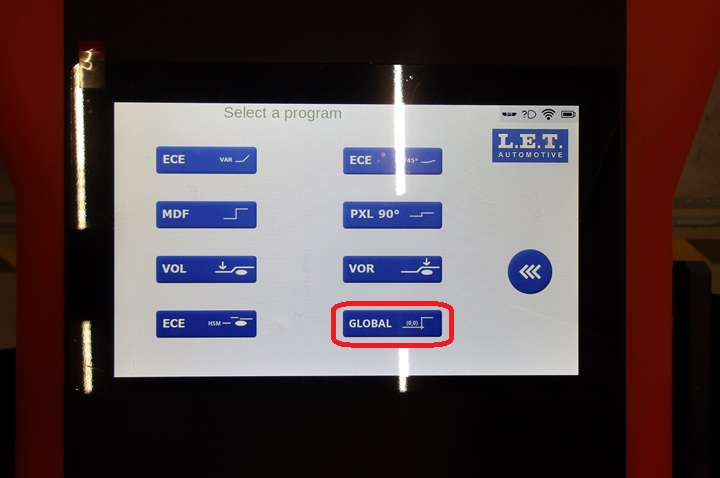

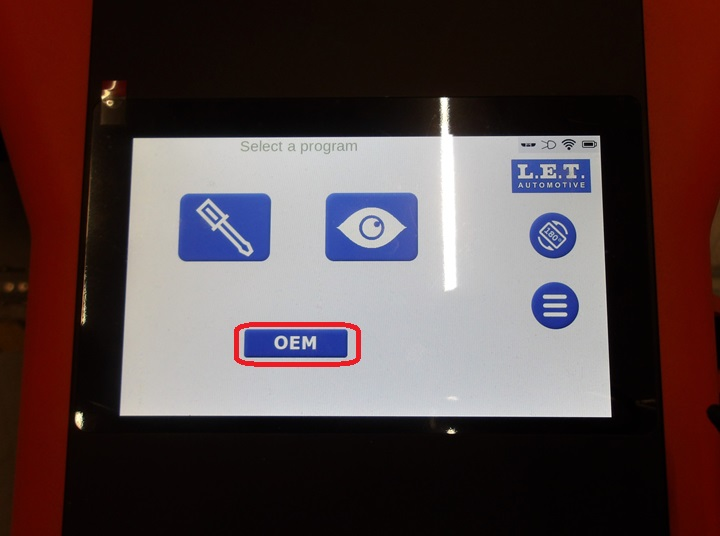

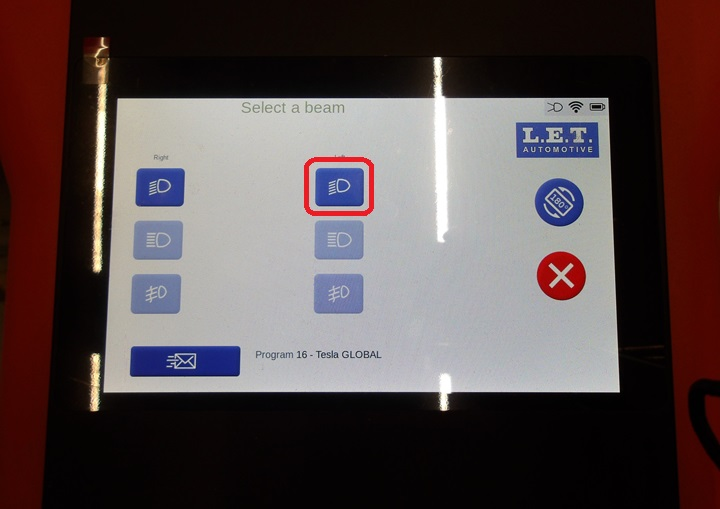

  13. LH 헤드라이트용 헤드라이트 조준 장비 설정: OEM > Global을 선택한 다음 LH 헤드라이트 아이콘을 선택합니다.

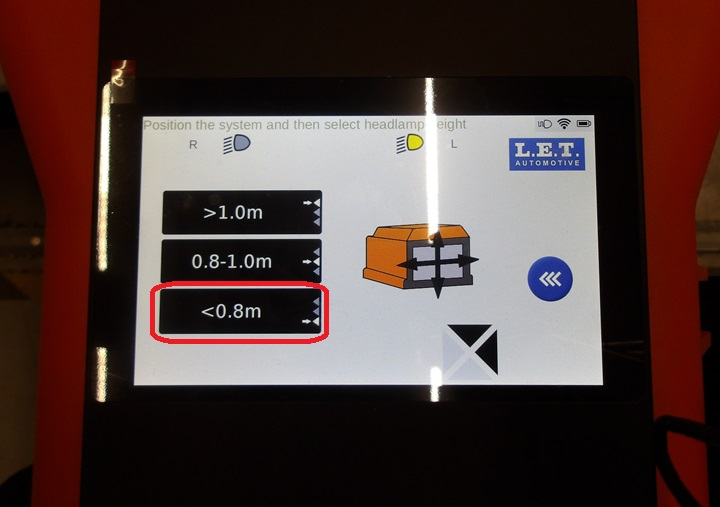

  14. 높이를 <0.8m로 선택합니다.

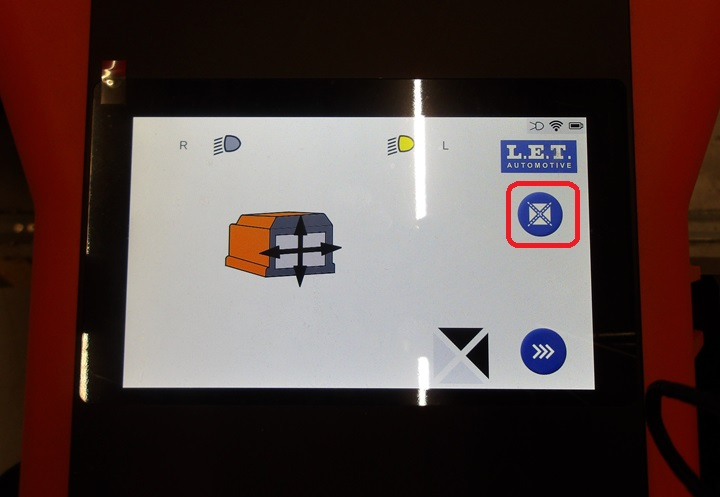

  15. 화면의 검은색 화살표를 따라 헤드라이트 조준 장비를 움직입니다. 장비를 헤드라이트 중앙에 위치시킨 후 "X" 버튼을 선택하면 조정 화면으로 이동합니다.

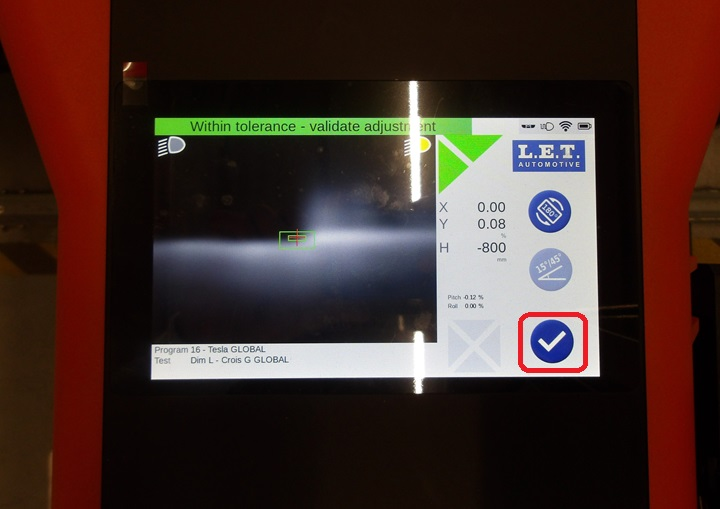

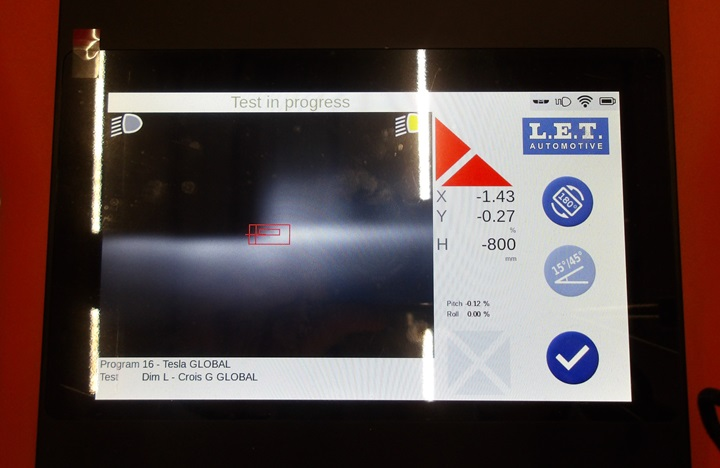

  16. 스티어링 휠의 스크롤 휠을 사용하여 LH 헤드라이트를 조정합니다. X와 Y 값은 가능한 최대한 0.00에 가깝도록 설정해야 합니다. 값이 규격 내에 위치하면 체크 표시를 선택합니다.
  17. 헤드라이트 조준 장비를 RH 헤드라이트로 옮긴 후 RH 헤드라이트에 대해 15단계 및 16 단계를 반복합니다.

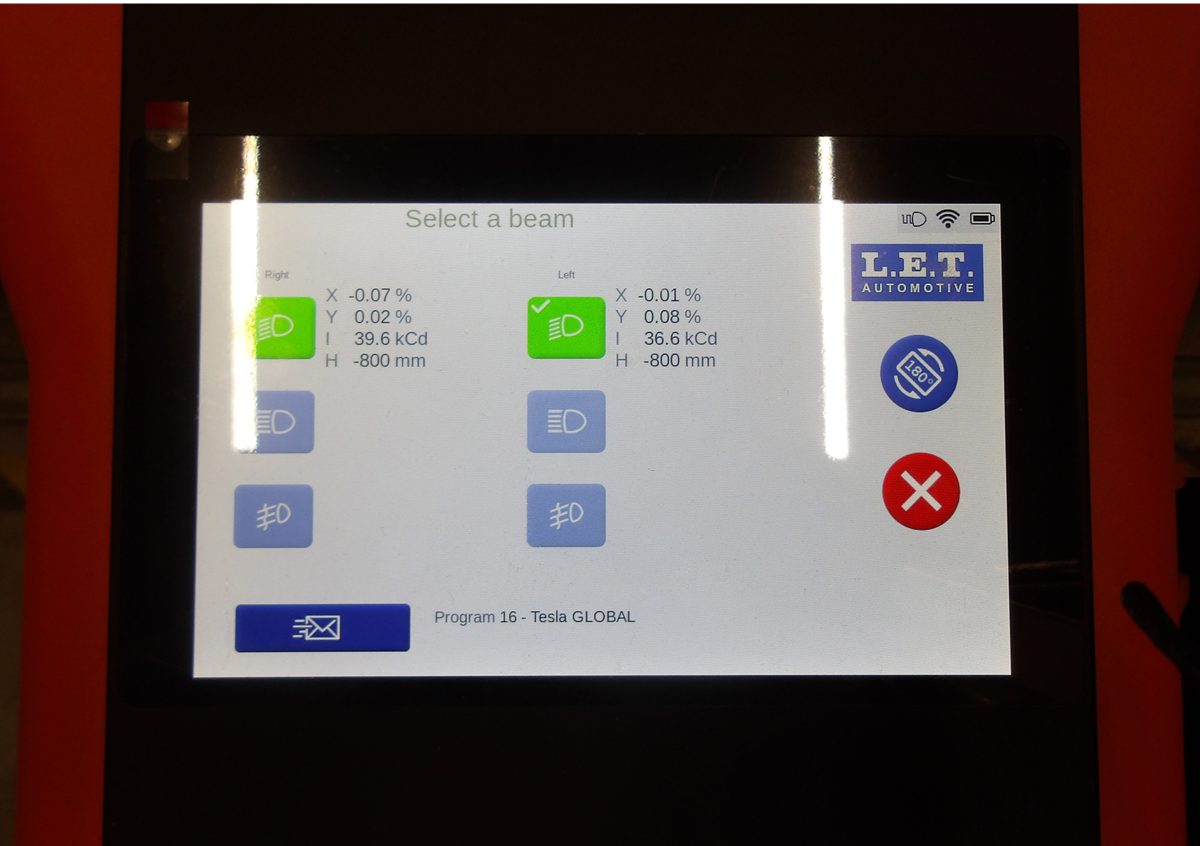

  18. LH 및 RH 헤드라이트가 모두 규격에 맞게 조정되면 체크 표시를 선택하여 조정 값을 확인합니다.
  19. 헤드라이트 조준 장비를 끕니다.
  20. 헤드라이트 조정 모드를 종료합니다.
  21. 정비 모드를 종료합니다. 참조하십시오 정비 모드
  22. .
