브레이크 패드 키트 - 전면(스포츠 브레이크)(탈거 및 교체)

교정 코드 33010712 0.66 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오.참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 2023-03-28: 장착 섹션에서 그리스를 업데이트했습니다.

탈거

Informational PurposesAn informational icon, calling your attention
참고
자세한 브레이크 규격은 브레이크을(를) 참조하십시오.
  1. 차량을 들어 올려서 지지합니다. 차량 올리기 - 2 포스트 리프트을(를) 참조하십시오.
  2. LH 전륜 휠을 탈거합니다. 휠 어셈블리(탈거 및 장착)을(를) 참조하십시오.
  3. LH 전면 브레이크 호스 브래킷을 LH 전면 너클에 고정하는 볼트를 탈거합니다.
  4. LH 전면 브레이크 캘리퍼를 LH 전면 너클에 고정하는 볼트를 탈거하여 폐기합니다.
  5. 브레이크 캘리퍼 S자형 고리를 사용하여 LH 전면 캘리퍼를 차체에 겁니다.
  6. 캘리퍼 스프레더 키트 또는 유사한 도구를 사용하여 브레이크 패드를 가볍게 넓힙니다.
  7. 플라스틱 트림 도구를 가볍게 사용하여 LH 전면 브레이크 캘리퍼에서 브레이크 패드를 탈거합니다.
  8. 2 단계부터7 단계를 반복하여 RH 전면 브레이크 패드를 탈거합니다.

장착

  1. LH 전면 브레이크 패드의 왼쪽 및 오른쪽 가장자리에 Silaramic 그리스를 얇게 도포합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    브레이크 패드 뒤쪽 면에는 그리스를 바르지 마십시오.

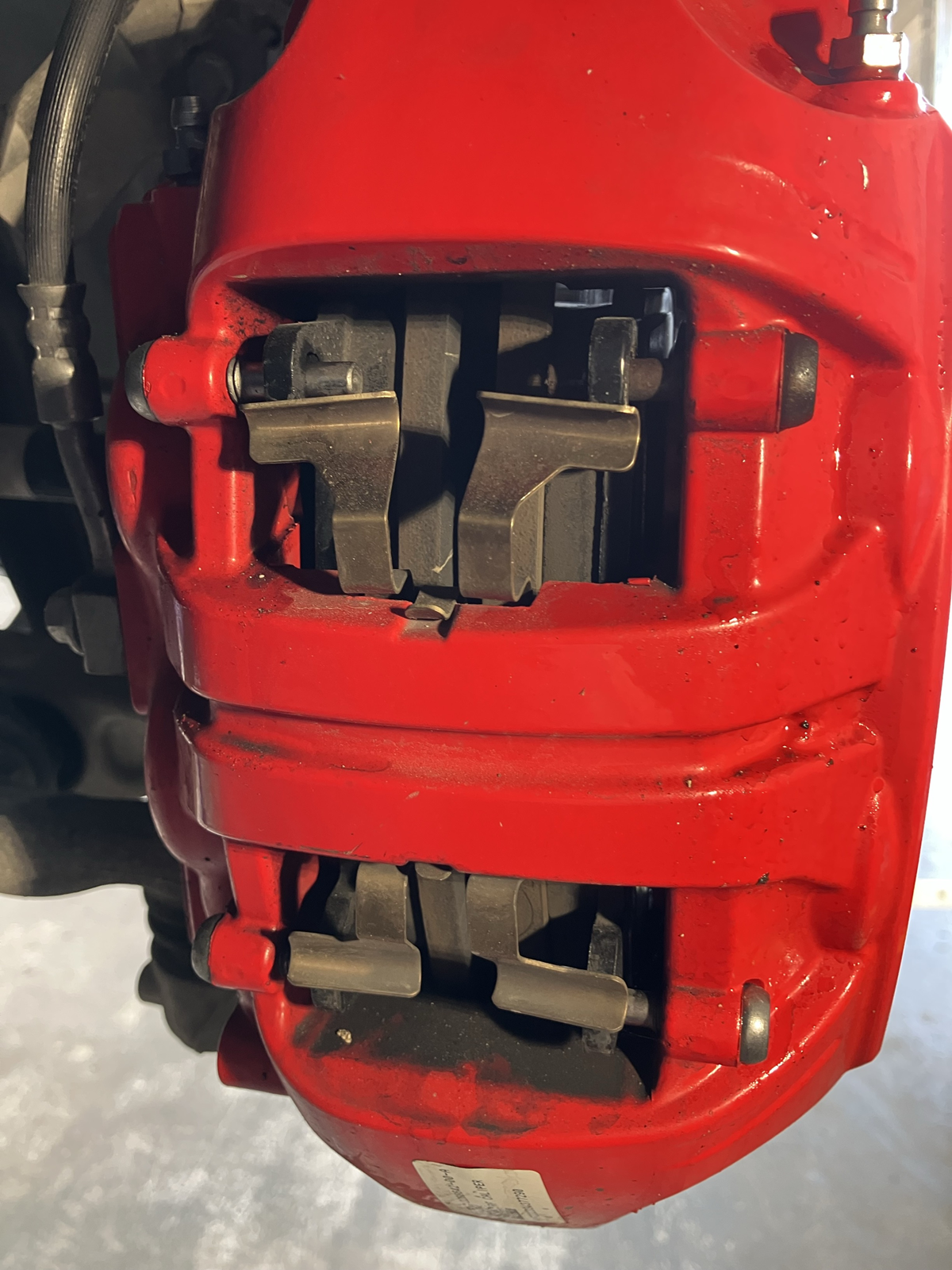

  2. LH 전면 브레이크 캘리퍼 및 안티 래틀 스프링을 비눗물로 닦습니다.
  3. LH 전면 브레이크 패드를 LH 전면 브레이크 캘리퍼에 장착합니다.
    팁: 패드를 안티 래틀 스프링을 향해 누른 다음 패드를 고정된 핀에 밉니다.
  4. LH 전면 브레이크 캘리퍼를 LH 전면 너클에 배치한 다음 캘리퍼를 너클에 고정하는 새 볼트를 장착합니다.
    94 Nm (69.3 lbs-ft)
  5. LH 전면 브레이크 호스 브래킷을 LH 전면 너클에 고정하는 볼트를 장착합니다.
    5 Nm (3.7 lbs-ft)
  6. LH 전륜 휠을 장착합니다. 휠 어셈블리(탈거 및 장착)을(를) 참조하십시오.
  7. 2 단계부터 6 단계를 반복하여 RH 전면 브레이크 패드를 장착합니다.
  8. 차량을 내립니다.
  9. 페달이 단단하게 느껴질 때까지 브레이크 페달을 3~5회 밟아 패드를 브레이크 로터에 안착시킵니다.
  10. 차량 도로 테스트에서 ABS가 활성화되는 정지를 여러 차례 수행하여 브레이크 페달의 느낌과 성능을 달성했는지 확인합니다.

토크 규격

표 1. 토크 규격: 브레이크 패드 키트 - 전면(스포츠 브레이크)(탈거 및 교체)
설명 토크 값 권장 공구 재사용/교체 참고
Bolts that attach the LH front brake caliper to the LH front knuckle
94 Nm (69.3 lbs-ft)
  • 외부 Torx E18
  • 코드리스 래칫/임팩트 드라이버
교체
Bolt that attaches the LH front brake hose bracket to the LH front knuckle
5 Nm (3.7 lbs-ft)
  • 10mm 소켓
  • 4인치 익스텐션
재사용
