Ancillary Bay Air Leak Test

Correction code 16100400 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 개인 보호 to make sure wearing proper PPE when performing the below procedure. See 인체공학적 주의 사항 for safe and healthy working practices.

  • 1026636-00-A 팩 인클로저 누출 테스터, HV 배터리
  • 1140501-00-A 팩 키트, 인클로저, 누출 테스트, HV 배터리, 전체
  • 1144879-00-A 키트, 인클로저 누출 테스트 어댑터, HV 배터리
  • 1455410-00-A 키트, 더미 플러그
  • 1108272-00-B 캡, 로직 커넥터, 인버터, 3DU
  • 1813553-00-A MYSP 플래터, 인클로저 누출 테스트, 에어 스플리터

Procedure

  1. 차량 전기 절연 절차를 수행합니다. 참조 항목: Vehicle HV Disablement Procedure.
  2. 누출을 방지하기 위해 로직 커넥터 캡이 고전압 컨트롤러 커넥터에 꼭 맞는지 확인하십시오.
  3. 후면 HV 배터리 스키드 플레이트를 탈거합니다. 참조 항목: Skid Plate - HV Battery - Rear (Remove and Replace).
  4. HV 배터리 후면의 고전압 커넥터가 완전 안착되어 단단히 래치가 되었는지 확인합니다.
  5. 후면 HV 배터리 스키드 플레이트를 장착합니다. 참조 항목: Skid Plate - HV Battery - Rear (Remove and Replace).
  6. 보조 베이 HV 캡을 탈거합니다. 참조 항목: Cap - HV - Ancillary Bay (Remove and Replace).
  7. LH 후면 실 패널 트림을 탈거합니다. 참조 항목: Trim - Sill Panel - Rear - LH (Remove and Replace).
  8. 저전압 전기 하네스를 보조 베이의 HV 배터리 하네스 브래킷으로 연결되는 충전 포트(CP)에 고정하는 클립을 분리합니다.
  9. 충전 포트(CP)를 보조 베이의 HV 배터리 하네스 브래킷에 고정하는 볼트를 탈거한 다음 차량에서 브래킷을 탈거합니다.
  10. 릴리즈를 밀어 충전 포트(CP)-HV 배터리 하네스의 DC 입력 커넥터 핸들을 고정된 위치에서 잠금 해제합니다.
  11. DC 입력 커넥터의 핸들을 완전히 들어 올립니다.
  12. 보조 베이 DC 입력 헤더에서 DC 입력 커넥터를 탈거합니다.
  13. 충전 포트(CP)-HV 배터리 하네스의 커넥터가 3상인 경우 다음 단계로 계속하고, 그렇지 않은 경우 17단계로 건너뜁니다.
  14. 릴리즈를 밀어 충전 포트(CP)-HV 배터리 하네스의 3상 커넥터 핸들을 고정된 위치에서 잠금 해제합니다.
  15. 3상 커넥터의 핸들을 완전히 들어 올립니다.
  16. 보조 베이 3상 헤더에서 3상 커넥터를 탈거합니다.
  17. 충전 포트에서 HV 배터리 배선 하네스를 LH 하부 C필러에 고정하는 클립을 분리합니다.
  18. 충전 포트 더미 플러그를 DC 입력 어셈블리에 장착합니다.
  19. 충전 포트(CP)-HV 배터리 하네스의 커넥터가 3상인 경우 더미 플러그를 3상 헤더에 장착합니다.
  20. 브리더 플러그를 보조 베이 프로브 리드 커버에서 탈거하여 폐기합니다.

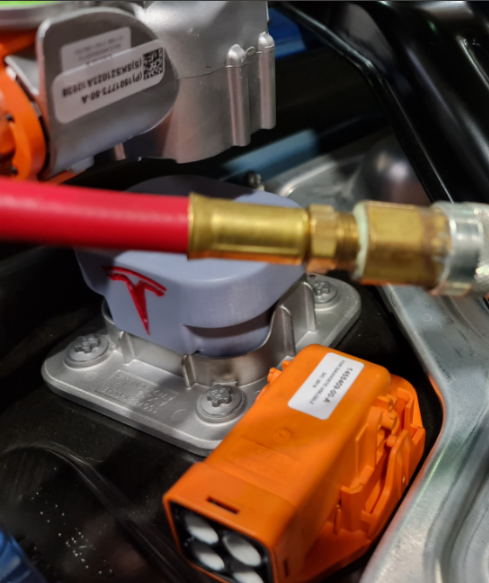

  21. 누출 테스트 어댑터를 보조 베이 프로브 리드 커버에 장착합니다.
  22. 팩 인클로저 누출 테스터를 누출 테스트 어댑터에 연결합니다.
  23. 밸브 노브를 수직 위치로 돌려 팩 인클로저 누출 테스터의 양쪽 밸브를 닫습니다.
  24. 팩 인클로저 누출 테스터를 공기 공급장치에 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    팩 인클로저 누출 테스터 양쪽 밸브가 닫힘 위치인지 확인하십시오.
  25. 밸브 노브를 수평 위치로 돌려 인입 밸브를 열림 위치로 돌립니다.
  26. 팩 인클로저 누출 테스터를 0.15psi로 설정합니다.
  27. 배출 밸브를 열어 보조 베이에 공기를 주입하고 압력이 0.15psi로 안정화될 때까지 60초간 기다립니다.
  28. 인입 밸브를 닫고 압력이 안정될 때까지 45초간 기다립니다.
  29. 시작 압력 값을 기록합니다.
  30. 압력을 테스트하고 종료 압력 값을 기록하기 위해 60초간 기다립니다.
  31. 초기 압력에서 최종 압력을 빼고 다음 각 경우를 수행합니다.
    • 차이가 0.0231 psi를 초과하는 경우, 호스와 어댑터 및 플러그 피팅을 점검하고, 배출 밸브를 닫은 다음 인입 밸브를 열고, 팩 인클로저 누출 테스터 압력을 확인한 후, 27단계부터 다시 테스트합니다. 차이가 여전히 0.0231psi를 초과하는 경우 Toolbox 문서 41588부터 시작하여 압력 누출의 가능한 원인을 추가로 조사하십시오. 압력 누출의 원인을 여전히 찾을 수 없고 해결할 수 없는 경우 Toolbox 세션을 에스컬레이션하십시오.
    • 차이가 0.0231psi 이하인 경우, 절차를 계속하십시오.
  32. 팩 인클로저 누출 테스터에서 공기 공급을 연결 해제합니다.
  33. 누출 테스트 어댑터에서 팩 인클로저 누출 테스터를 연결 해제합니다.
  34. 보조 베이 프로브 리드 커버에서 누출 테스트 어댑터를 탈거합니다.
  35. 새 브리더 플러그를 보조 베이 프로브 리드 커버에 장착합니다.
  36. 장착된 경우 3상 헤더에서 더미 플러그를 탈거합니다.
  37. DC 입력 어셈블리에서 충전 포트 더미 플러그를 탈거합니다.
  38. 충전 포트(CP)-HV 배터리 하네스 DC 입력 커넥터의 핸들을 완전히 들어 올립니다.
  39. 양손으로 충전 포트(CP)-HV 배터리 하네스의 DC 입력 커넥터를 보조 베이 DC 입력 헤더에 단단히 연결합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    커넥터가 헤더에 올바로 단단히 체결되는지 확인합니다.
  40. DC 입력 커넥터를 DC 입력 헤더에 누르는 동안 핸들을 완전히 내립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    핸들이 내려갈 때 고정되지 않게 합니다.
  41. 릴리즈를 밀어 DC 입력 커넥터 핸들을 고정 위치에 잠급니다.
  42. 커넥터가 완전히 안착되었는지 확인하고 커넥터의 양쪽을 비교하여 제자리에 제대로 고정되었는지 확인합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터가 잘못 안착되면 나중에 커넥터 손상 및 충전 문제가 발생할 수 있습니다.
  43. 충전 포트(CP)-HV 배터리 하네스의 커넥터가 3상인 경우 다음 단계로 계속하고, 그렇지 않은 경우 49단계로 건너뜁니다.
  44. 충전 포트(CP)-HV 배터리 하네스 3상 커넥터의 핸들을 완전히 들어 올립니다.
  45. 양손으로 충전 포트(CP)-HV 배터리 하네스의 3상 커넥터를 보조 베이 3상 헤더에 단단히 연결합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    커넥터가 헤더에 올바로 단단히 체결되는지 확인합니다.
  46. 3상 커넥터를 3상 헤더에 누르는 동안 핸들을 완전히 내립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    핸들이 내려갈 때 고정되지 않게 합니다.
  47. 릴리즈를 밀어 3상 커넥터 핸들을 고정 위치에 잠급니다.
  48. 커넥터가 완전히 안착되었는지 확인하고 커넥터의 양쪽을 비교하여 제자리에 제대로 고정되었는지 확인합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터가 잘못 안착되면 나중에 커넥터 손상 및 충전 문제가 발생할 수 있습니다.
  49. 충전 포트(CP)에서 HV 배터리 배선 하네스를 LH 하부 C필러에 고정하는 클립을 조입니다.
  50. 충전 포트(CP)에서 HV 배터리 배선 하네스 브래킷을 보조 베이에 장착한 다음, 브래킷을 보조 베이에 고정하는 볼트를 장착합니다.
    10 Nm (7.4 lbs-ft)
  51. 저전압 전기 하네스를 보조 베이의 HV 배터리 하네스 브래킷으로 연결되는 충전 포트(CP)에 고정하는 클립을 조입니다.
  52. LH 후면 실 패널 트림을 장착합니다. 참조 항목: Trim - Sill Panel - Rear - LH (Remove and Replace).
  53. 12 V 전원을 연결합니다. 참조 항목: 12V/LV Power (Disconnect and Connect).
  54. 보조 베이 HV와 보조 베이 12v 캡을 장착합니다.
