전방

독립식입니다. 하단 부동 길이 컨트롤 암이 있는 상단 위시본입니다. 동축 코일 스프링/텔레스코픽 댐퍼. 스태빌라이저 바.

지상고

참조 항목: 휠 얼라인먼트.

후륜

독립식입니다. 듀얼 상단 암 및 하단 부동 길이 위시본입니다. 동축 코일 스프링/텔레스코픽 댐퍼.

서비스 제한

표 1. 볼 조인트 및 크로스 액시스 볼 조인트(CABJ)
품목 제한
소음 볼 조인트/볼 조인트 어셈블리가 왕복하거나 회전할 때는 삐걱거림, 갈림, 덜걱거림 또는 기타 비정상적인 소음이 발생해서는 안 됩니다. 소음 및 진동을 참조하십시오.
더스트 부트 더스트 부트에 손상이 없는지 육안으로 검사합니다.
  • 길이 19mm를 초과하는 균열 및 깊이가 국부 벽면 두께의 30%를 초과하는 균열이 없어야 합니다.
  • 접힌 부위에서 벽면 두께가 25% 이상 마모되지 않아야 합니다.
  • 비정상적인 영구적으로 접힌 상태는 허용되지 않습니다.
  • 하우징 또는 내측 칼라에서 안착되지 않은 씰이 없어야 합니다.
  • 결합된 인서트에 대한 결합 결함이 없어야 합니다.
유격 손으로 검사/부하를 주었을 때 1mm를 초과하는 축 또는 방사형 유격이 없어야 합니다.
최대 이탈 토크 10Nm
표 2. Bushings
Item Limit
Noise Bushings are designed to exhibit noise in the case of severe degradation. Rubber folds, non-detrimental cracks, and other non-detrimental damage is permitted. Generally, bushings should not be replaced unless there is a noise that exceeds the allowances listed below.
Rubber Deformation

A bushing that demonstrates a 20% or greater decay in stiffness when compared to a new part should be replaced.

On some bushings, the location of the damage can be used to determine whether the part should be replaced. Refer to the images below:

Informational PurposesAn informational icon, calling your attention
TIp
More detail on front lateral and compliance link bushing inspections is available in this video.
Front Lower Compliance Link, Subframe-side Bushing
  • Damage is contained to the green zone: Do not replace the part
  • Damage is in the red zone: Replace the part

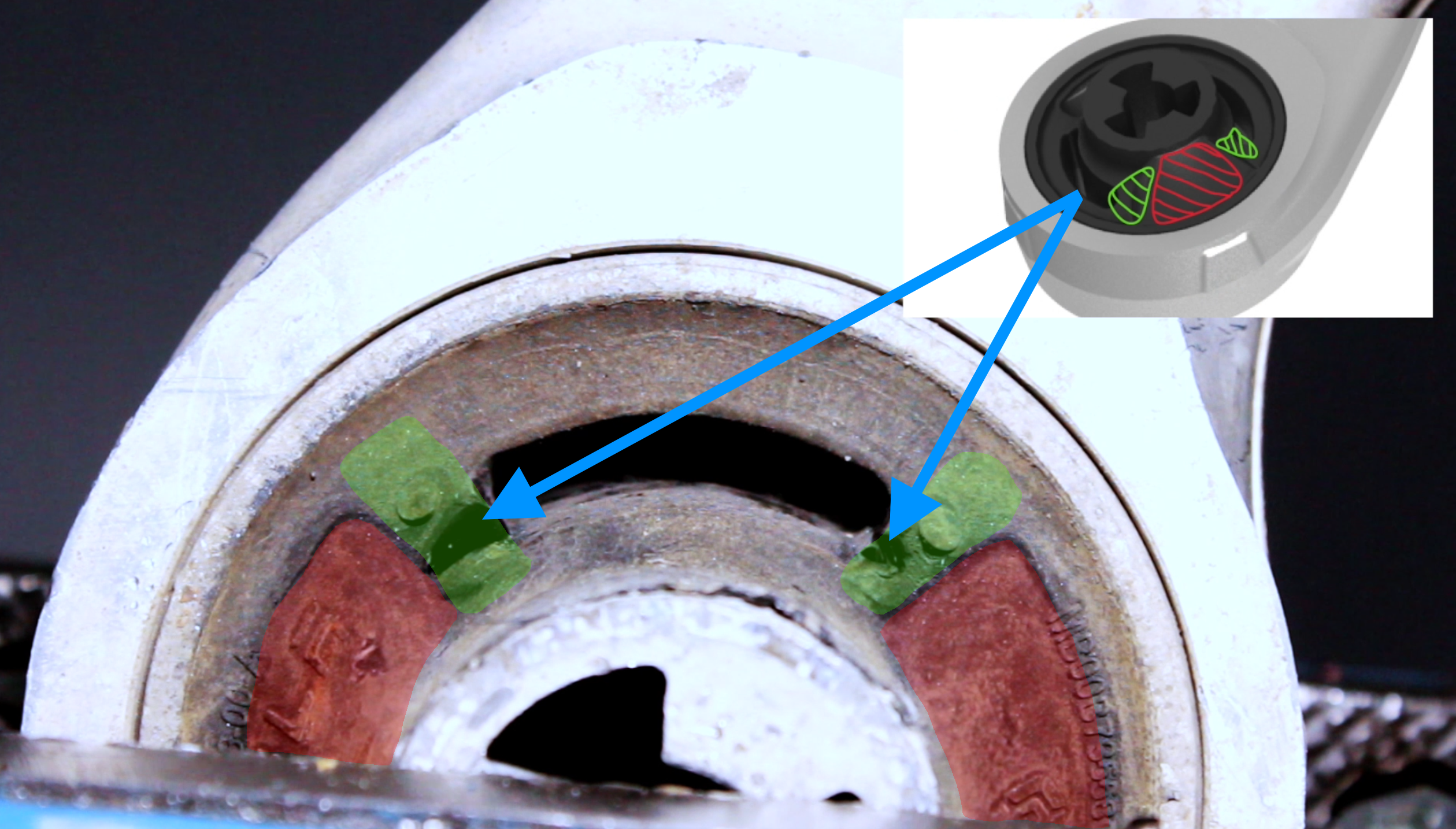

그림 1. Damage isolated to green zone. Do not replace part.

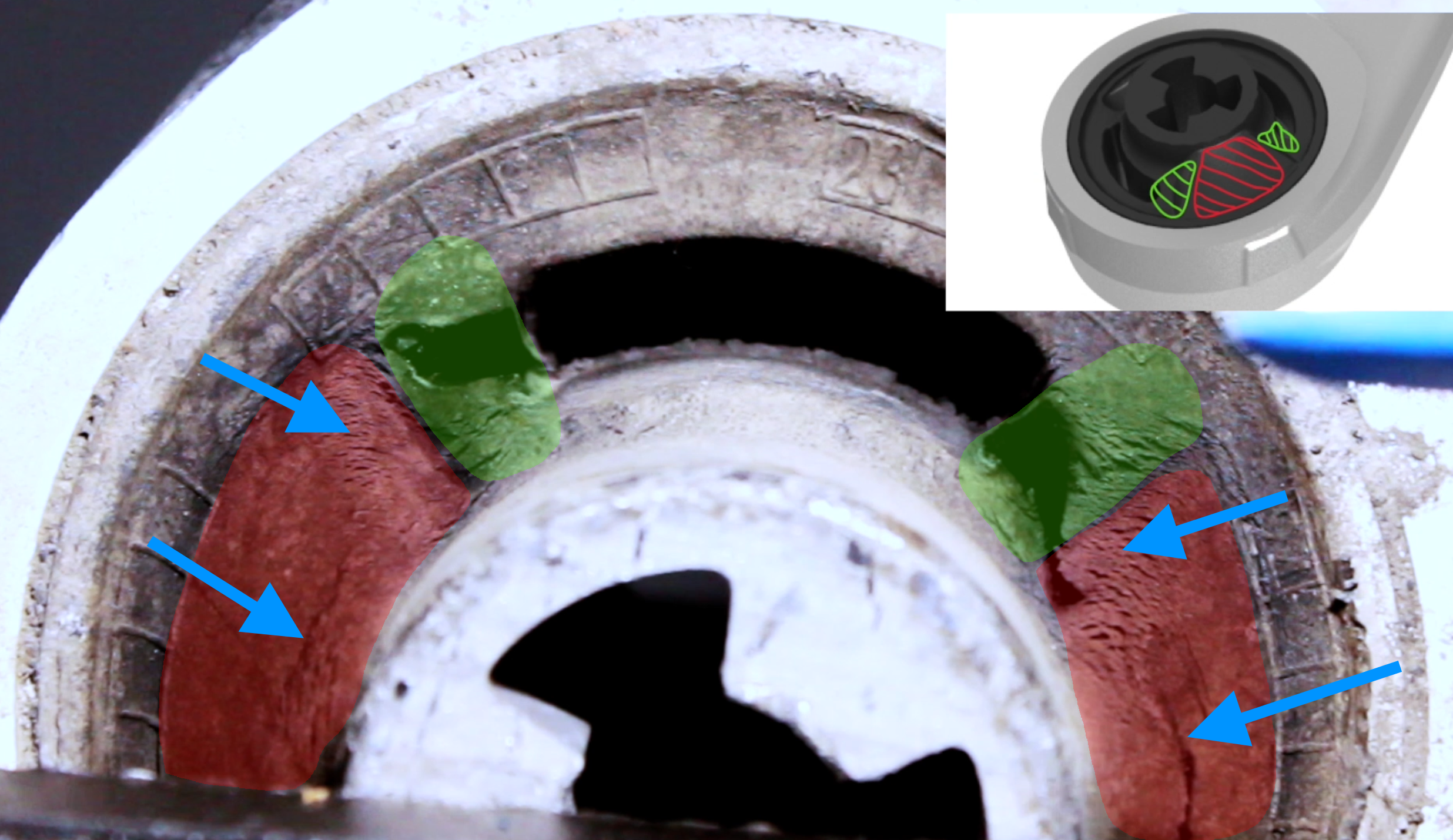

그림 2. Damage is in red zone. Replace part.

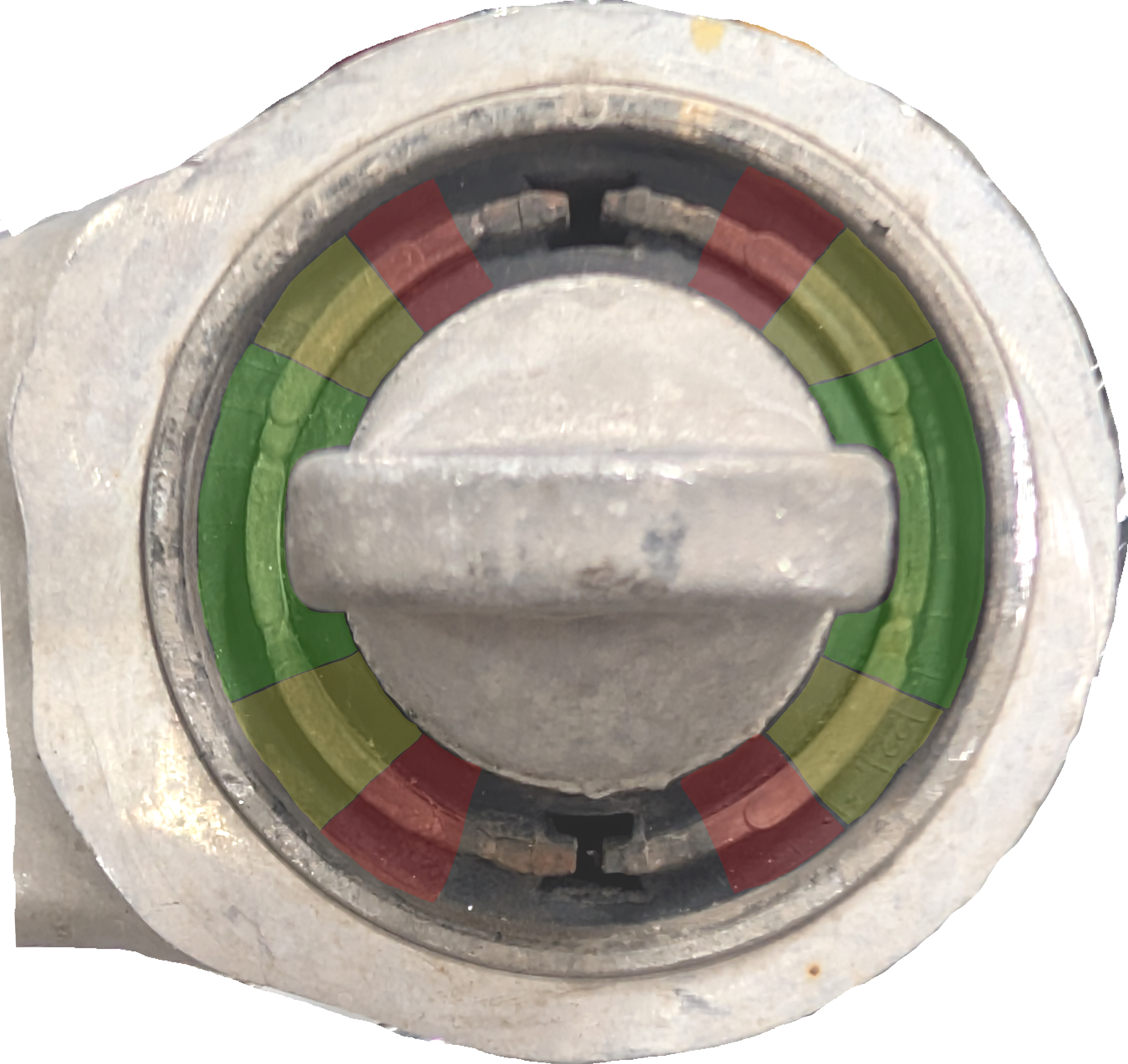

Front Lower Lateral Link, Subframe-side Bushing
  • Damage is contained to the green zone: Do not replace the part
  • Damage is in the yellow zone on one side of the bushing: Do not replace the part
  • Damage is in the yellow zone on both sides of the bushing: Replace the part
  • Damage is in the red zone: Replace the part
Play 0 mm. Elastic play is allowed. Any additional play is not allowed. No contact with other component surfaces is allowed.
표 3. 하프샤프트
품목 제한
소음 소음 및 진동을 참조하십시오.
더스트 부트 볼 조인트를 참조하십시오.
래시 손으로 검사/부하를 주었을 때 외측 조인트에 대한 내측 조인트의 1.5도(± 0.75도)를 초과하는 회전 래시가 허용되지 않습니다(모터/허브/잭샤프트 등에 대한 스플라인 연결 제외). 레버 또는 다른 도구가 허용되지 않습니다.
표 4. 스티어링 컬럼
품목 제한
래터럴 플레이 총 1mm, LH~RH
표 5. 휠 베어링
품목 제한
소음 소음 및 진동을 참조하십시오.
유격 손으로 검사/부하를 주었을 때 1도(± 0.5도)를 초과하는 각도 유격이 허용되지 않습니다. 레버 또는 다른 도구가 허용되지 않습니다.

부식

부식으로 인해 차량 제어가 영향을 받는 경우에만 부품을 교체하십시오.

소음 및 진동

다음 조건 중 하나가 있는 경우 소음 조건으로 인한 서스펜션 구성품을 교체하지 마십시오.
  • 소음이 모든 창문/도어/구멍을 닫고 일반적인 운전 시나리오를 나타내는 모든 항목을 포함하여 정상적인 주행 위치에 착석하여 운전자의 귀에 도달하는 다른 음원에 의한 배경 소음보다 11dB 이상 크게 들리지 않습니다.
  • 새 부품으로 교체하더라도 소음이 해결되지 않습니다.
  • 소음이 적절한 참조용 차량(예: 검사 중인 차량과 동일한 유형의 양호한 수리 차량)에도 있습니다.

쌍으로 교체

서스펜션 구성품은 Tesla 서비스 게시판에 구체적으로 명시되어 있는 않는 한 쌍으로 교체할 필요가 없습니다.
