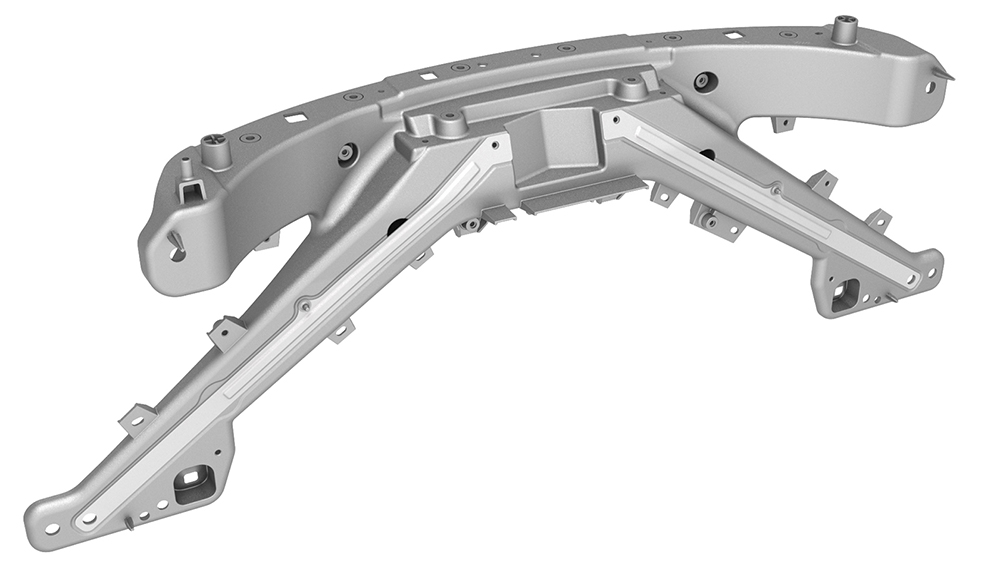

Carrier - Front End (Non-Heat Pump) (Remove and Replace)

Correction code 10101002 1.38 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 개인 보호 to make sure wearing proper PPE when performing the below procedure. See 인체공학적 주의 사항 for safe and healthy working practices.

Remove

  1. 차량을 들어 올려서 지지합니다. 참조 항목: Raise Vehicle - 2 Post Lift.
  2. 후면 후드 내 에이프런을 탈거합니다. 참조 항목: Underhood Apron - Rear (Remove and Replace).
  3. 실내 흡기 덕트를 탈거합니다. 참조 항목: 덕트 - 상단 - 실내 흡기(탈거 및 교체).
  4. 후드 래치 커버를 탈거합니다. 참조 항목: Cover - Hood Latch (Remove and Replace).
  5. 후드 내 보관 유닛을 탈거합니다. 참조 항목: Underhood Storage Unit (Remove and Replace).
  6. 전면 페시아 어셈블리를 탈거합니다. 참조 항목: Fascia - Front (Remove and Install).
  7. 전면 범퍼를 탈거합니다. Bumper Beam - Front (Remove and Replace)을(를) 참조하십시오.
  8. LH 전면 엔드 캐리어 전기 커넥터에서 전기 하네스를 연결 해제합니다.
  9. RH 전면 엔드 캐리어 전기 커넥터에서 전기 하네스를 연결 해제합니다.
  10. 전면 엔드 캐리어에 전면 레이더 센서 전기 하네스를 고정하는 클립을 풉니다.
  11. 전면 레이더 센서를 탈거합니다. Sensor - Radar - Front (Remove and Replace)을(를) 참조하십시오.
  12. 홈링크 송신기 모듈을 탈거합니다. Module - HomeLink Transmitter (Remove and Replace)을(를) 참조하십시오.
  13. 전면 Bluetooth 패시브 엔트리 안테나를 탈거합니다. Antenna - Bluetooth Passive Entry - Front (Remove and Replace)을(를) 참조하십시오.
  14. 레이더 브래킷을 전면 엔드 캐리어에 고정하는 볼트를 탈거한 다음 차량에서 브래킷을 탈거합니다.
  15. 고음 경적을 탈거합니다. Horn - High Tone (Remove and Replace)을(를) 참조하십시오.
  16. 저음 경적을 탈거합니다. Horn - Low Tone (Remove and Replace)을(를) 참조하십시오.
  17. AGS 액추에이터에서 전기 커넥터를 연결 해제합니다.
  18. 앵클 캐처를 탈거합니다. Ankle Catcher (Remove and Replace)을(를) 참조하십시오.
  19. 전면 엔드 캐리어를 차량에서 탈거하여 패딩이 있는 표면에 놓습니다.
  20. 기본 후드 래치 액추에이터를 탈거합니다. Actuator - Latch - Hood - Primary (Remove and Replace)을(를) 참조하십시오.
  21. 보조 후드 래치 액추에이터를 탈거합니다. Actuator - Latch - Hood - Secondary (Remove and Replace)을(를) 참조하십시오.
  22. 후드 래치를 탈거합니다. Latch - Hood (Remove and Replace)을(를) 참조하십시오.
  23. 전기 하네스를 전면 엔드 캐리어에 고정하는 클립을 분리한 다음 전면 엔드 캐리어에서 전기 하네스를 탈거합니다.

Install

  1. 전면 엔드 캐리어에 전면 엔드 모듈 전기 하네스를 고정하는 클립을 장착합니다.
  2. 후드 래치를 장착합니다. Latch - Hood (Remove and Replace)을(를) 참조하십시오.
  3. 보조 후드 래치 액추에이터를 장착합니다. Actuator - Latch - Hood - Secondary (Remove and Replace)을(를) 참조하십시오.
  4. 설치를 위해 보조 작업자와 함께 차량에 전면 엔드 캐리어를 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    앵클 캐처를 설치할 때 떨어지지 않게 전면 엔드 캐리어의 상단 볼트를 손으로 조입니다.
  5. 앵클 캐처를 장착합니다. Ankle Catcher (Remove and Replace)을(를) 참조하십시오.
  6. AGS 액추에이터 전기 커넥터를 연결합니다.
  7. 고음 경적을 장착합니다. Horn - High Tone (Remove and Replace)을(를) 참조하십시오.
  8. 저음 경적을 장착합니다. Horn - Low Tone (Remove and Replace)을(를) 참조하십시오.
  9. 전면 엔드 캐리어에 레이더 브래킷을 고정하는 볼트를 장착합니다.
    8 Nm (5.9 lbs-ft)
  10. 전면 Bluetooth 패시브 엔트리 안테나를 장착합니다. Antenna - Bluetooth Passive Entry - Front (Remove and Replace)을(를) 참조하십시오.
  11. 홈링크 송신기 모듈을 장착합니다. Module - HomeLink Transmitter (Remove and Replace)을(를) 참조하십시오.
  12. 전면 레이더 센서를 장착합니다. Sensor - Radar - Front (Remove and Replace)을(를) 참조하십시오.
  13. RH 전면 엔드 캐리어 전기 커넥터에 전기 하네스를 연결합니다.
  14. LH 전면 엔드 캐리어 전기 커넥터에 전기 하네스를 연결합니다.
  15. 전면 범퍼를 장착합니다. Bumper Beam - Front (Remove and Replace)을(를) 참조하십시오.
  16. 전면 페시아 어셈블리를 장착합니다. 참조 항목: Fascia - Front (Remove and Install).
  17. 후드 내 보관 유닛을 장착합니다. 참조 항목: Underhood Storage Unit (Remove and Replace).
  18. 후드 래치 커버를 장착합니다. 참조 항목: Cover - Hood Latch (Remove and Replace).
  19. 실내 흡기 덕트를 장착합니다. 참조 항목: 덕트 - 상단 - 실내 흡기(탈거 및 교체).
  20. 후면 후드 내 에이프런을 장착합니다. 참조 항목: Underhood Apron - Rear (Remove and Replace).
  21. 리프트에서 차량을 내립니다.
