Car Computer - HW2.5 to HW3 (Retrofit)

Correction code 21153206 1.32 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 개인 보호 to make sure wearing proper PPE when performing the below procedure.NOTE: See 인체공학적 주의 사항for safe and healthy working practices.

  • 2025-04-16: HW3 차량 컴퓨터 접지 케이블 장착에 대한 자세한 정보를 추가했습니다.
이 절차에 필요할 수 있는 부품:
  • 1565697-00-A M3, HW3 새로 장착, 접합 와이어
Informational PurposesAn informational icon, calling your attention
참고
해당 부품이 새로 장착에 필요한지 확인하려면 아래 섹션을 참조하십시오.
Informational PurposesAn informational icon, calling your attention
참고
차량 제작 날짜 확인은 프리몬트 공장에서 제작된 Model 3 차량(VIN이 5YJ로 시작하는 차량)에만 필요합니다. 기가 상하이에서 제작된 모든 Model 3 차량은 2018년 8월 이후에 제작되었습니다.

차량 제작 날짜 및 필요한 추가 부품 확인(프리몬트 공장에서 제작된 차량만 해당)

  1. Toolbox 3가 설치된 노트북을 차량에 연결합니다. 참조 항목: Toolbox 3(연결 및 연결 해제).
  2. Toolbox에서 Dashboards > Service Tools > Vitals을 선택한 다음 검색 필드에 "bday"를 입력합니다.
    • 차량의 제작 날짜가 2018년 8월 1일 이후인 경우, 배선 재작업이 필요하지 않습니다.
    • 차량의 제작 날짜가 2018년 8월 1일 이전인 경우, 배선 재작업이 필요할 수 있습니다. 본 절차의 제일 상단에 표시된 부품 번호를 사용하십시오.
    Informational PurposesAn informational icon, calling your attention
    참고
    아직 차량에서 노트북을 연결 해제하지 마십시오.

HW3 차량 컴퓨터 새로 장착 준비

  1. 제3자 수리에만 해당: Toolbox 소유자 승인 요청을 수행합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    Tesla Service를 통해 수리를 예약한 경우, 고객은 이미 승인을 하였습니다. 다음 단계로 이동합니다.
    1. https://toolbox.tesla.com/help/owner_authorization에 로그인합니다.
    2. 왼쪽 패널에서 Owner Authorization Request를 클릭한 다음 메인 패널에서 Request Owner Authorization를 클릭합니다.
    3. 양식을 작성하여 제출합니다.
    4. 차량 소유주에게 소유주 이메일로 보내는 승인 요청을 수락하도록 요청합니다.
  2. Dashboards > Car Computer Replacement를 클릭하고 "Getting Started" 페이지에서 Next Step을 클릭합니다.
  3. "Backup & Factory Reset" 페이지에서 Next Step을 클릭하고 메시지에 따라 차량 컴퓨터에서 프로필 백업과 공장 출고 초기화를 실행합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    이 단계 중에는 차량 컴퓨터가 여러 번 재부팅됩니다.
  4. "Replace" 페이지가 나타나면 차량 컴퓨터를 교체할 수 있습니다.

HW3 차량 컴퓨터 새로 장착

  1. 적절한 "탈거 및 장착" 절차의 지침을 사용하여 차량 컴퓨터를 교체합니다.
    적절한 차량 컴퓨터(탈거 및 장착) 절차를 선택합니다.
    (탈거 및 장착) 절차에서 설명하는 다음 작업을 수행합니다.
    1. 기존 차량 컴퓨터를 탈거합니다.
      Informational PurposesAn informational icon, calling your attention
      참고
      앞서 확인한 차량의 제작 날짜가 2018년 8월 1일 이전인 경우, 다음 단계로 넘어가기 전에 배선 재작업을 먼저 해야 할 수도 있습니다. 참조 항목: 전기 배선 재작업.
    2. 교체용 차량 컴퓨터를 차량에 고정하고 모든 하네스와 호스를 컴퓨터에 연결합니다.
    3. Coolant Air Purge용 차량을 준비합니다.
    4. 만약 분리되어 있다면, 전면 동승석 에어백을 다시 장착합니다.
    5. 차량 컴퓨터 접지 스트랩이 차량에서 분리되어 있다면 차량에 다시 장착합니다.
      Informational PurposesAn informational icon, calling your attention
      참고
      HW3 차량 컴퓨터에는 VCRIGHT 접지 연결부 상단에 쌓을 수 있는 접지 스트랩이 함께 제공됩니다(토크 10Nm).
    6. 전면 동승석 무릎 에어백을 장착하고 탈거했던 에어 덕트를 장착합니다.
    7. 12V/LV 전원을 다시 연결합니다. 참조 항목: 12V/LV Power (Disconnect and Connect).
    8. LV 유지 장치를 차량에 연결하되 LV 배터리를 연결 해제하지 않습니다. 참조 항목: LV Maintainer (Connect and Disconnect).
      Informational PurposesAn informational icon, calling your attention
      참고
      12V 납산 배터리에서 12V 유지 장치를 납산 배터리 단자에 연결합니다.
    9. Coolant Air Purge 루틴을 수행합니다. 참조 항목: Cooling System (Partial Refill and Bleed).
  2. Toolbox 노트북 연결을 다시 설정하고 "Replace" 페이지에서 Next Step을 클릭하여 "Associate" 페이지로 이동합니다.
  3. 메시지에 따라 구성을 전송하고 교체용 차량 컴퓨터를 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량 컴퓨터가 여러 번 재부팅됩니다.
  4. 연결이 완료되고 VIN이 온라인에서 확인되면 Next Step을 클릭하여 "Update" 페이지로 이동합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필요한 경우, Toolbox 연결을 다시 연결합니다.
  5. Start Part Replacement OTA를 클릭하여 차량에 소프트웨어 업데이트를 전개합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필요한 경우, Toolbox 연결을 다시 연결합니다.
  6. 차량 터치스크린을 사용하여 소프트웨어 패키지를 장착합니다. 참조 항목: Software Reinstall - Touchscreen.
  7. Toolbox에서 Next Page를 클릭하여 "Restore" 페이지로 이동한 다음, 메시지에 따라 차량 프로필을 복원합니다.
  8. 차량에서 노트북을 연결 해제합니다.
  9. 탈거한 나머지 구성품을 장착합니다.
    적절한 차량 컴퓨터(탈거 및 장착) 절차를 선택합니다.
  10. 오래된 차량 컴퓨터를 올바르게 폐기합니다. 차량 컴퓨터(폐기)의 지침을 따르며 서비스 방문에 교정 코드 21151007을 별도 활동으로 추가합니다.

전기 배선 재작업

본 절차는 2018년 8월 1일 이전에 제작된 차량으로 프리몬트 공장에서 제작된 Model 3 차량(VIN이 5YJ로 시작하는 차량)에만 적용됩니다.
  1. 차량 컴퓨터 하네스에서 커넥터 X121을 찾고 커넥터 핀 5와 13에 와이어가 연결되어 있는지 확인합니다.
    • 핀 5와 13에 와이어가 연결되어 있는 경우 본 문서의 "HW3 차량 컴퓨터 새로 장착" 섹션에 있는 단계 1.b로 이동합니다.
    • 핀 5와 13에 와이어가 연결되어 있지 않으면 다음 단계로 이동합니다.

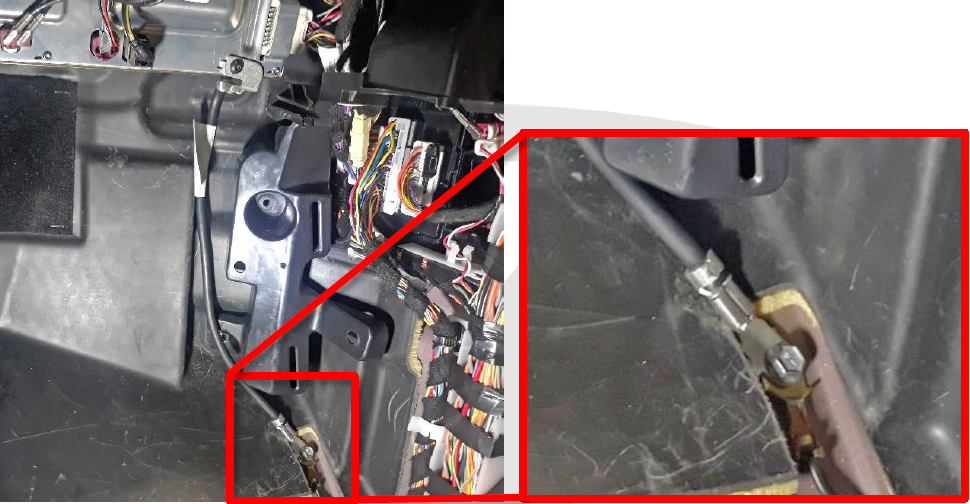

    그림 1. 차량 컴퓨터 측 커넥터 X121 위치
    그림 2. 커넥터 X121(수 쪽 표시)
    그림 3. 커넥터 X121 핀 5 및 13 와이어 연결
  2. 글로브박스를 탈거합니다. 참조 항목: Glove Box - Without Knee Airbags (Remove and Replace) 또는 Glove Box - With Knee Airbags (Non-Heat Pump) (Remove and Replace).
  3. 대각선 절단기를 사용하여 전기 커넥터 X121의 핀 15의 검은색 와이어와 핀 4의 흰색 와이어를 절단합니다.
  4. 와이어 하네스 수리 키트의 노란색 전기 테이프를 사용하여 캐비티 15의 검은색 와이어 끝단부를 완전히 감쌉니다.
  5. 전기 커넥터 X121의 핀 4에서 나오는 흰색 와이어 끝단부를 벗기고 꼬아줍니다.
  6. 벗긴 흰색 와이어 위로 약 5cm(2인치)의 열 수축 튜브를 밀어 노출된 와이어에서 빼냅니다. 튜브는 나중에 와이어 접합부를 보호하는 데 사용됩니다.
  7. 벗긴 흰색 와이어에 크림프 배럴을 놓은 다음, 크림프 배럴을 흰색 전선에 압착합니다.
  8. 크림프 배럴을 와이어 접합부에 배치시킨 다음 배럴을 와이어 접합부에 압착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    와이어 접합부 색상은 그림에 표시된 색상과 다를 수 있습니다.
  9. 크림프 배럴의 양쪽을 스폿 땝납합니다.
  10. 열 수축 튜브를 크림프 배럴 위로 밀어 넣은 다음 히트 건을 사용하여 열 수축 튜브를 물이 새지 않도록 밀폐 봉인합니다.
  11. 소형 일자 드라이버를 사용하여 전기 커넥터 X121의 단자 위치 리테이너를 들어 올립니다.
  12. 와이어 접합부의 핀을 전기 커넥터 X121의 핀 위치 5와 13에 삽입한 다음, 단자 위치 리테이너를 닫습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    와이어 접합부 색상은 그림에 표시된 색상과 다를 수 있습니다.
  13. 전기 커넥터 X121의 와이어를 노란색 전기 테이프로 감싸서 전기 재작업이 완료되었음을 표시합니다.
  14. "HW3 차량 컴퓨터 새로 장착" 섹션의 1.b 단계로 돌아가 새 차량 컴퓨터의 장착을 완료합니다.
