스피커 - 보행자 경고(새로 장착)

교정 코드 17541006 0.24 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 메모: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오. 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

토크 규격

표 1. 토크 규격: 스피커 - 보행자 경고(새로 장착)
설명 토크 값 권장 공구 재사용/교체 참고
보행자 경고 스피커 어셈블리를 전면 페시아에 고정하는 나사(3개)
1.8 Nm (1.3 lbs-ft)
  • Torx T25 소켓
 재사용

절차

  1. RH 전면 휠을 탈거합니다. 참조 항목: 휠 어셈블리(탈거 및 장착).
  2. RH 전면 휠 라이너를 페시아에 고정하는 클립(9개)을 탈거하고 접근을 위해 휠 라이너를 한쪽으로 치워둡니다.

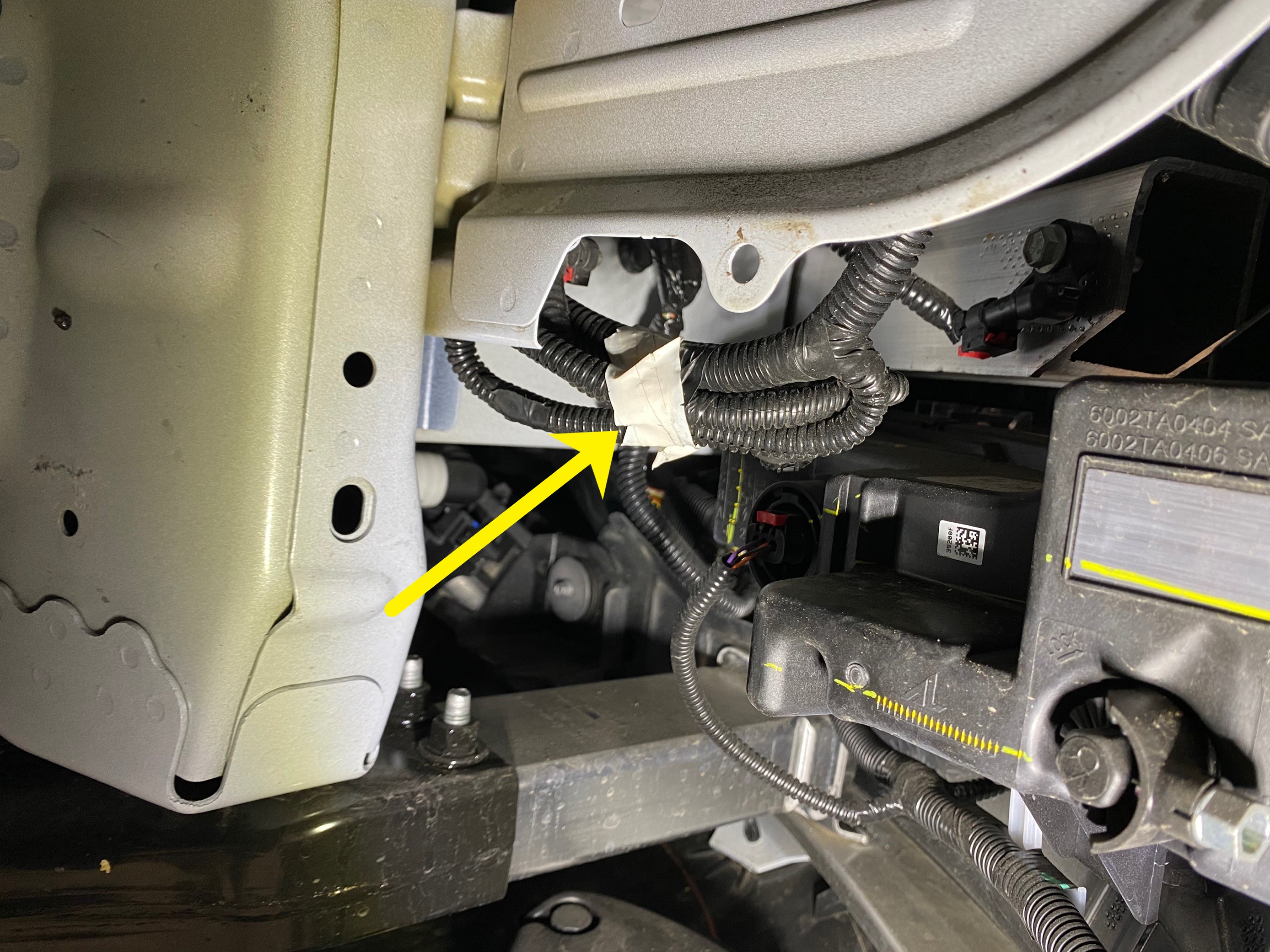

  3. 차량의 RH 전면 모서리 아래를 확인하여 보행자 경고 스피커 전기 커넥터용 브레이크아웃 하네스를 찾습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량에 보행자 경고 스피커용 전기 커넥터가 장착되어 있지 않으면, 해당 차량에 보행자 경고 스피커를 새로 장착할 수 없습니다. 접근을 위해 탈거한 모든 구성품을 다시 장착하고 이 절차를 중단합니다.
  4. 접이식 칼이나 유사한 공구를 사용하여 보행자 경고 스피커 전기 커넥터를 메인 전면 하네스 번들에 고정하는 테이프를 조심스럽게 제거합니다.
  5. 보행자 경고 스피커 어셈블리를 전면 페시아에 고정하는 나사(3개)를 장착합니다.
    1.8 Nm (1.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • Torx T25 소켓
  6. 하네스를 보행자 경고 스피커 어셈블리에 고정하는 클립을 장착합니다.
  7. 잠금 탭을 체결하여 보행자 경고 스피커 커넥터를 연결합니다.
  8. RH 전면 휠 라이너를 페시아에 고정하는 클립(9개)을 장착합니다.
  9. RH 전면 휠을 장착합니다. 참조 항목: 휠 어셈블리(탈거 및 장착).
  10. Toolbox 3가 설치된 노트북을 차량에 로컬로 연결합니다. 참조 항목: Toolbox(연결 및 연결 해제).
  11. 노트북에서 Infotainment Dashboard를 클릭한 다음 pedestrianWariningSound 매개변수를 찾습니다. 드롭다운 목록에서 SPEAKER를 선택한 다음 Apply Changes > Run을 클릭하고 루틴이 완료되면 창을 닫습니다.
  12. 노트북을 연결 해제합니다.
  13. 정비 모드를 종료합니다. 참조 항목: 정비 모드.
  14. LH 전면 창문을 올리고 LH 전면 도어를 닫습니다.
