Bracket - License Plate - Front (Retrofit)

Correction code 12070106 0.12 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 개인 보호 to make sure wearing proper PPE when performing the below procedure. See 인체공학적 주의 사항 for safe and healthy working practices.

  • 2023-09-05: 일본 차량의 번호판 브래킷에 대한 새로 장착 절차를 추가했습니다.
  • 1049517-00-A 인체공학적 실리콘 심 롤러
  • 1126494-00-A 드릴 비트 세트
  • 1126456-00-A 전동 드릴

새로 장착(북미)

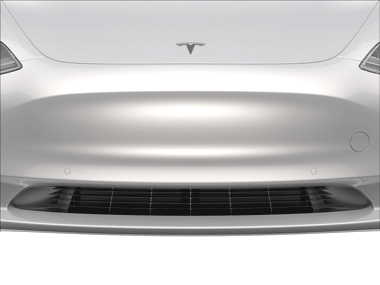

그림 1. 애니메이션 데모
  1. IPA 헝겊을 사용하여 전면 패시아의 전면 중앙면을 닦습니다. 계속하기 전에 완전히 건조시킵니다.
  2. 새 전면 번호판 브래킷의 긴 수평 테이프의 뒷면 스티커를 탈거합니다.
  3. 수직 테이프의 뒷면 스티커를 바깥 방향으로 90도가 되도록 접습니다.
  4. 번호판 브래킷을 수평으로 잡고 브래킷 하단의 로케이터 탭을 페시아 그릴의 센터 립에 맞추어 정렬합니다.
  5. 번호판 브래킷을 수직 방향으로 회전시킨 후 상단을 프론트 페시아에 대고 누릅니다.
  6. 번호판 브래킷에서 테이프 스트립을 당겨 빼냅니다.
  7. 브래킷을 전면 패시아에 대고 눌러 접착 테이프를 부착합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    심 롤러를 사용하여 접착 테이프를 완전히 부착합니다.
  8. 번호판을 전면 번호판 브래킷에 장착한 후, 번호판을 브래킷에 고정하는 나사를 장착합니다.
    3 Nm (2.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    드릴 작업 시 보호경과 청력 보호 장비를 착용합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    반드시 전면 페시아의 상단 표면을 통해서만 구멍을 뚫어야 합니다. 너무 깊이 뚫으면 차량이 손상될 수 있습니다.

새로 장착(일본)

  1. IPA 헝겊을 사용하여 전면 패시아의 전면 중앙면을 닦습니다. 계속하기 전에 완전히 건조시킵니다.
  2. 번호판 브래킷을 수평으로 잡고 브래킷 하단 가장자리의 로케이터 탭을 페시아 그릴의 센터 립에 맞추어 정렬합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    번호판 브래킷과 양쪽 주차 센서 사이의 거리는 약 16.5cm입니다.
  3. 유성 마커로 전면 번호판의 브래킷 구멍 4개를 표시한 다음, 7/64인치(3mm) 드릴 비트를 사용하여 전면 페시아를 통해 구멍 4개를 뚫습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    드릴 작업 시 보호경과 청력 보호 장비를 착용합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    반드시 전면 페시아의 상단 표면을 통해서만 구멍을 뚫어야 합니다. 너무 깊이 뚫으면 차량이 손상될 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • 1126494-00-A 드릴 비트 세트
    • 1126456-00-A 전동 드릴
  4. 번호판을 전면 번호판 브래킷에 장착한 다음, 브래킷을 전면 페시아에 고정하는 나사(4개)를 장착합니다.
    3 Nm (2.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    전면 페시아 손상을 방지하기 위해 나사를 과도한 토크로 조이지 마세요.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • 8mm 12 포인트 딥소켓
    • 전자식 토크 렌치
    • 2인치 익스텐션
