Light - Fog - Front (Adjust)

Correction code 17404000 0.20 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 개인 보호 to make sure wearing proper PPE when performing the below procedure. See 인체공학적 주의 사항 for safe and healthy working practices.

  • 2025-04-24: 벽과 헤드라이트 테스터를 모두 사용하는 조정 절차를 업데이트했습니다.

벽을 이용한 안개등 조정

이 절차에 필요한 특수 도구:

  • 1133569-00-A 플라이어, 클립 탈거
  1. 바닥으로부터 37.5cm(14.7인치) (거리 X)의 벽 높이에 테이프를 붙입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    최상의 결과를 얻으려면 주변 조명이 어둡고 낮은 작업 공간을 선택하십시오.
  2. 벽으로부터 4m(13.1피트) 떨어진 곳에 벽과 평행하게 바닥에 테이프를 붙입니다.
  3. 차량의 전면 페시아가 바닥의 테이프와 정렬되도록 차량을 벽과 직각으로 배치합니다.
  4. 레이저 측정기를 사용하여 각 전면 타이어의 중앙에서 벽까지의 거리를 측정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    전면 타이어 사이의 측정 거리가 5mm(0.2인치) 이상 차이가 나면 차량이 벽에 충분히 수직으로 위치하지 않은 것입니다. 측정 거리가 5mm(0.2인치) 이내가 될 때까지 차량의 위치를 변경합니다.

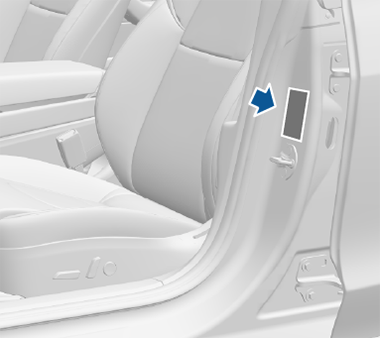

  5. 모든 타이어에 권장 설정으로 공기를 주입했는지 확인하십시오. 운전석 B필러에 있는 "타이어 및 적재 정보" 라벨을 참조하십시오.
  6. 차량의 전원이 켜져 있고 실외등이 "On" 또는 "Auto"로 설정되어 있는지 확인하십시오.
  7. 전면 안개등을 켭니다.
  8. 펜더 커버(또는 비슷한 것)를 사용하여 두 헤드라이트를 완전히 덮습니다.

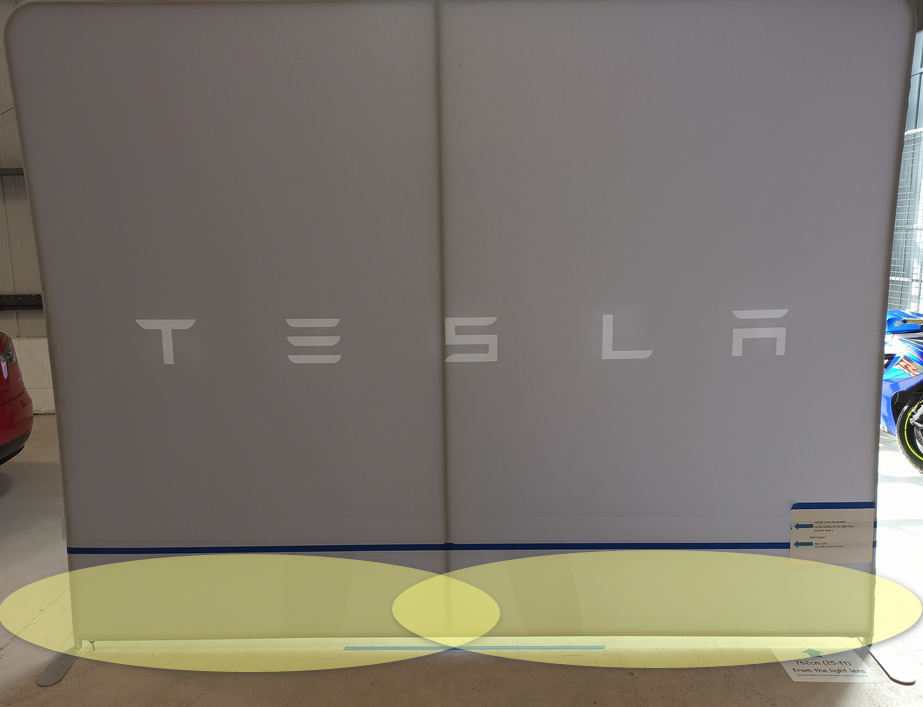

  9. 벽에서 전면 안개등의 빔 프로젝션을 확인합니다. 안개등 빔 프로젝션은 같은 높이에 정렬되어야 하며, 벽의 참조선에 접해야 합니다(접촉해야 함).
    Informational PurposesAn informational icon, calling your attention
    참고
    안개등 높이에 영향을 주므로 차량에 앉지 마십시오.
  10. 필요에 따라 안개등을 조정합니다.
    1. LH 전면 휠 아치 라이너를 차량에 고정하는 푸시 클립(3개)을 분리합니다.
    2. 휠 아치 라이너의 전면부를 뒤로 접어서 LH 전면 안개등 조절 장치에 접근합니다.
    3. #2 십자 헤드(100mm/4인치) 드라이버를 조절 나사에 삽입하고 안개등을 규격대로 수직으로 조정합니다.
  11. 필요에 따라 RH 안개등에서 이전 단계를 반복합니다.
  12. LH 및 RH 전면 휠 라이너를 페시아에 고정하는 푸시 클립(3개)을 다시 장착합니다.
  13. 조명을 끄고 헤드라이트에서 커버를 탈거합니다.

헤드라이트 테스터를 사용하여 안개등 조정

이 절차에 필요한 특수 도구:

  • 1133569-00-A 플라이어, 클립 탈거
  • 1133367-00-A 헤드라이트 테스터, Beissbarth, Model 815
  1. 차량을 평평한 표면에 주차합니다.
  2. 모든 타이어에 권장 설정으로 공기를 주입했는지 확인하십시오. 운전석 B필러에 있는 "타이어 및 적재 정보" 라벨을 참조하십시오.
  3. 차량의 전원이 켜져 있고 실외등이 "On" 또는 "Auto"로 설정되어 있는지 확인하십시오.
  4. 안개등을 켭니다.
  5. 헤드라이트 테스터 Beissbarth Model 815(1133367-00-A)를 설정합니다. 다음 중 하나를 참조합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    헤드라이트 테스터 도구 베이스의 노브를 사용하여 도구의 수평을 조정합니다. 도구의 수평을 맞추려면 기포가 완전히 중앙 링 안쪽에 있어야 합니다.
  6. 확인을 클릭합니다.
  7. 헤드라이트 테스터 도구 Settings1 Fog Light(설정1 안개등) 화면에서 Inclinat.(기울기)를 -1.0%로 설정합니다.
  8. 헤드라이트 테스터 도구 설정2 안개등 화면에서 예를 선택하여 안개등 테스트를 설정합니다.
  9. 헤드라이트 테스터 도구 설정2 안개들 화면에서 LED를 선택합니다.
  10. 확인을 클릭합니다.
  11. 헤드라이트 테스터 도구에서 화면 오른쪽 하단의 레이저 아이콘을 선택합니다.
  12. 헤드라이트 테스터 도구의 수평 및 수직 위치를 조정하여 헤드라이트 레이저 가이드 십자선을 LH 안개등 중앙에 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    헤드라이트 테스터 도구가 LH 안개등 렌즈 표면에서 ~300mm 위치에 있어야 합니다. 필요에 따라 헤드라이트 테스터 도구 높이를 조정하여 안개등 중앙 지점을 일치시킵니다. 테스터 작동 범위는 200~500mm입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    안개등 높이에 영향을 주므로 차량에 앉지 마십시오.
  13. 레이저 가이드를 끕니다.
  14. 안개등 테스트를 시작하려면 헤드라이트 테스터 도구 터치스크린에서 LH 안개등 아이콘을 선택한 다음 화면 아래에서 안개등 버튼을 선택합니다.
  15. 필요에 따라 안개등을 조정합니다.
    1. LH 전면 휠 아치 라이너를 차량에 고정하는 푸시 클립(3개)을 분리합니다.
    2. 휠 아치 라이너의 전면부를 뒤로 접어서 LH 전면 안개등 조절 장치에 접근합니다.
    3. #2 십자 헤드(100mm/4인치) 드라이버를 조절 나사에 삽입하고 안개등을 규격대로 수직으로 조정합니다.
    4. 헤드라이트 테스터 도구에서 Save를 선택하여 결과를 기록합니다.
  16. 헤드라이트 테스터 도구를 RH 안개등으로 옮기고 12단계~15단계를 반복합니다.
  17. 양쪽 안개등을 테스트했으면 헤드라이트 테스터 도구에서 Save 아이콘을 다시 선택하여 테스트 결과를 표시합니다.
  18. LH/RH 전면 휠 라이너를 페시아에 고정하는 푸시 클립(3개)을 다시 장착합니다.
  19. 조명을 끄고 헤드라이트에서 커버를 탈거합니다.
