션트 - HV 배터리(탈거 및 교체)

교정 코드 16303602 1.26 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오.참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 1057602-00-A 래칫, 1/4" Sq Dr, HV 절연
  • 1057603-00-A 익스텐션 바, Wobble, 1/4" Dr, HV 절연
  • 1057606-00-A Skt, 1/4" Sq Dr, 13mm, HV 절연
  • 1076927-00-A 저항계, 마이크로옴, Hioki RM 3548
Warning IconA warning icon, calling your attention to a possibly risky situation
경고

고압 인식 훈련을 받았고 모든 필수 인증 과정(해당하는 경우)을 완료한 기술자만 이 절차를 수행할 수 있습니다. 고전압 케이블, 버스바 또는 피팅을 다룰 때에는 항상 적합한 개인 보호 장비(PPE)와 클래스 0(1000V)의 최소 정격을 갖는 절연 HV 장갑을 착용해야 합니다. 추가 안전 정보는 기술 노트 TN-15-92-003 고압 인식 주의 사항을 참조하십시오.

  • 2023-07-06: 장착 부분의 7단계에 비디오를 추가했습니다.

탈거

  1. 12V 전원을 연결 해제합니다. 참조 항목: 12V/LV 전원(연결 해제 및 연결).
  2. 차량 HV 비활성화 절차를 수행합니다. 참조 항목: 차량 HV 비활성화 절차.
  3. 보조 베이 커버를 탈거합니다. 참조 항목: 커버 - 보조 베이(탈거 및 교체).
  4. 점화식 배터리 차단기를 탈거합니다. 점화식 배터리 차단기(탈거 및 교체)을(를) 참조하십시오.
  5. 션트 커넥터에서 전기 하네스를 연결 해제합니다.
  6. 션트 절연체에서 전기 하네스를 분리한 다음 션트 절연체를 탈거합니다(장착된 경우).
  7. 션트를 버스바에 고정하는 볼트를 탈거하여 폐기합니다.
  8. 차량에서 션트를 탈거합니다.

장착

  1. 나중에 이 절차에서 저항을 측정하는 것에 대비하여 Hioki 저항계의 영점 조정을 수행합니다. 참조 항목: 저항계(영점 조정).
  2. 새 션트의 부품 번호 라벨 하단에 인쇄된 5자리 션트 저항을 기록합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    저항 범위는 20000~30000 나노 옴입니다. 예를 들어 "R:25819nΩ"은 25819 나노 옴이므로 "25819"를 기록합니다.
  3. IPA 천을 사용하여 션트, 버스바 및 점화식 배터리 차단기의 HV 접합면을 소제합니다.
  4. 션트를 버스바에 장착한 다음 새 볼트를 손으로 조여 션트를 버스바에 고정합니다.
  5. 점화식 배터리 차단기 고정 지점에서 전압을 측정한 다음 점화식 배터리 차단기를 장착합니다. 점화식 배터리 차단기(탈거 및 교체)을(를) 참조하십시오.
  6. 버스바를 션트에 고정하는 볼트를 장착하고 토크로 조인 후 페인트 펜으로 볼트에 표시합니다.
    9 Nm (6.6 lbs-ft)
  7. Hioki 저항계를 사용하여 션트와 인접 버스바 사이의 HV 조인트의 저항을 측정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    최대 허용 저항은 0.045mΩ(45μΩ)입니다. 저항이 이 값을 초과할 때에는 적절하게 Toolbox 세션을 에스컬레이션합니다.
    그림 1. 일반 측정 - 실제 버스바 및 패스너는 다르게 보일 수 있음
  8. 이전 단계에서 탈거한 경우 션트 절연체를 장착합니다.
  9. 션트 커넥터에서 전기 하네스를 연결한 다음 전기 하네스를 션트 커넥터에 연결합니다(장착된 경우).
  10. 점화식 배터리 차단기 션트 절연체를 장착합니다.
    그림 2. 1세대
    그림 3. 2세대
  11. 고전압 컨트롤러 커넥터에서 로직 커넥터 캡을 탈거합니다.
  12. 보조 베이 커버를 장착합니다. 참조 항목: 커버 - 보조 베이(탈거 및 교체).
  13. 페인트 펜을 사용하여 2단계의 5자리 새 션트 저항값과 날짜를 보조 베이 커버에 씁니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    예를 들어 "션트 저항 25819, 2021/05/25"라고 씁니다.
  14. 12V/LV 전원을 연결합니다. 참조 항목: 12V/LV 전원(연결 해제 및 연결).
  15. Toolbox 3가 설치된 노트북을 차량에 연결합니다.
  16. Toolbox에서 Actions/Autodiag 탭을 선택하고 검색 필드에 "contactors"를 입력한 뒤 Ensure Power Off을 클릭한 다음 RUN을 클릭합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    컨택터가 개방된 후에 17단계~18단계를 60초 이내에 완료해야 합니다.

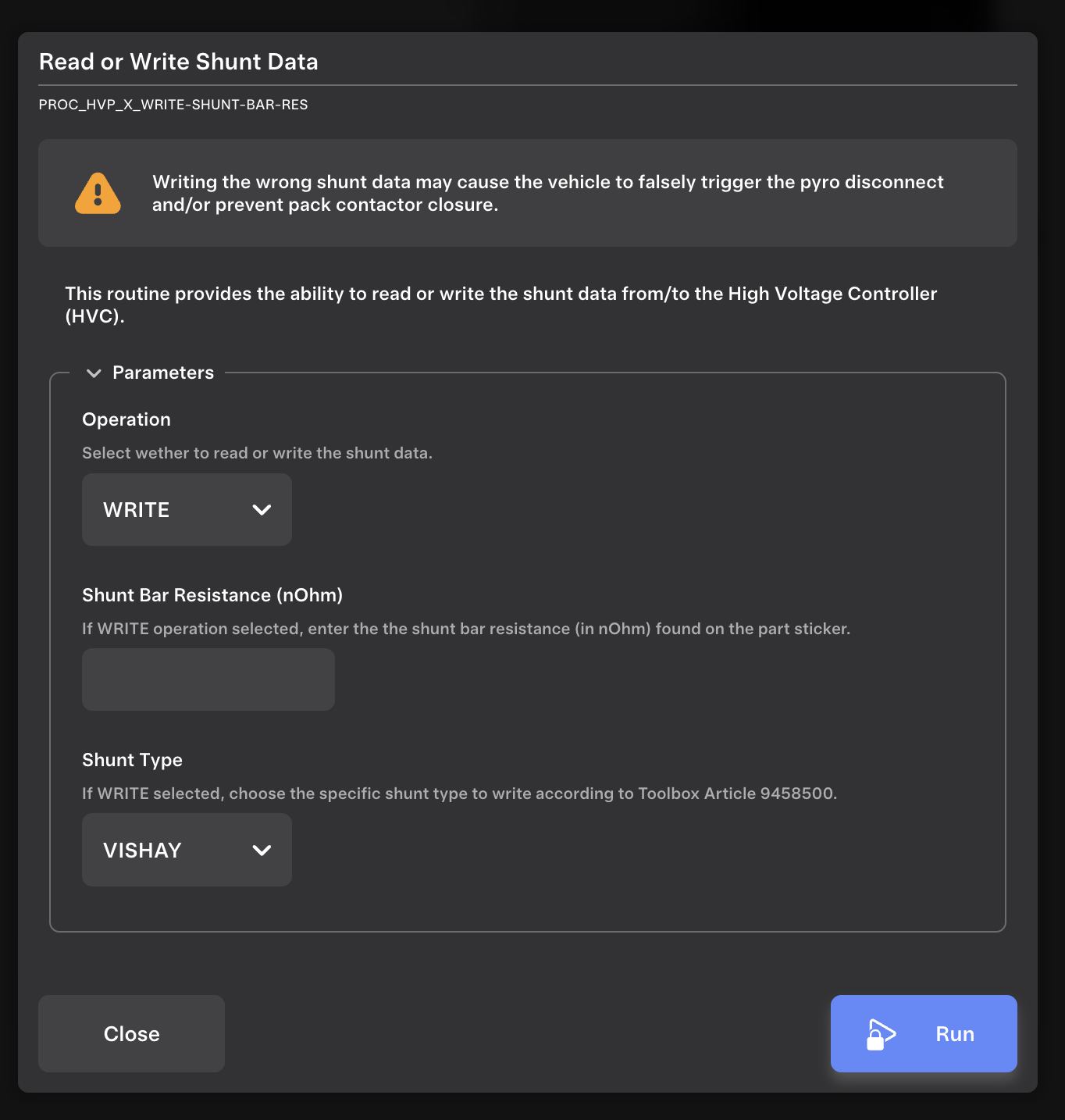

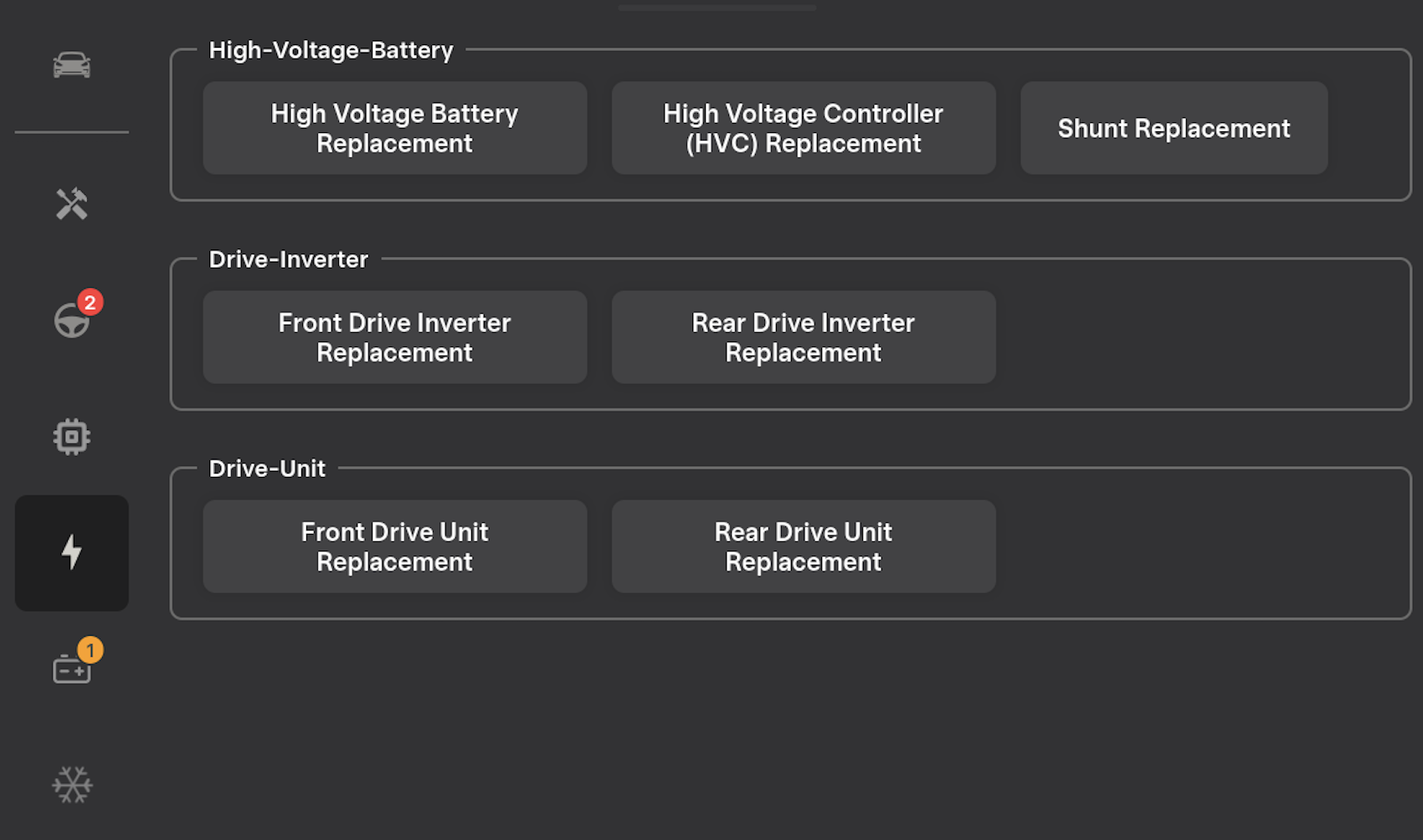

  17. Actions/Autodiag 탭을 선택하고 검색 필드에 "shunt ohm"을 입력한 뒤 HVP write shunt ohm를 클릭한 다음 Run Network을 클릭합니다.
  18. 창이 열리면 "Submit" 위의 라인을 클릭하고 2단계의 5자리 션트 저항을 입력한 뒤 Submit를 클릭한 다음 루틴이 완료될 때까지 기다립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    루틴에 실패하면 16 단계부터 반복합니다.
  19. 차량에서 노트북을 연결 해제합니다.
