필터 - 실내(탈거 및 교체)

교정 코드 18100102 0.18 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오.참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 2024-06-06: SW 버전 2024.14 이상에 대한 실내 필터 상태 점수 재설정을 추가했습니다.
  • 2024-04-09: 실내 필터 커버 상단과 하단에 나사가 있는지를 확인하는 절차를 업데이트했습니다.

탈거

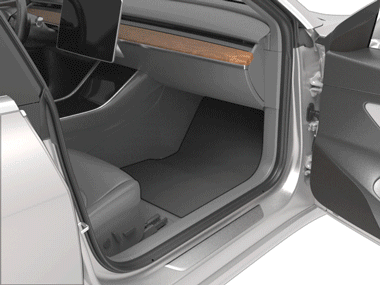

그림 1. 상단 나사가 있는 실내 필터 커버의 애니메이션 데모
  1. 실내 온도 조절 시스템을 끕니다.
  2. RH 센터콘솔 사이드 패널 카펫을 탈거합니다. 참조 항목: 사이드 패널 - 센터 콘솔 - LH(탈거 및 교체).
  3. 클립 공구를 사용하여 탭을 탈거합니다. IP에서 RH 발밑 공간 어셈블리를 분리합니다.
  4. 실내 필터 커버가 HVAC 유닛에 어떻게 고정되어 있는지 확인합니다.
  5. 실내 필터 커버가 탭으로 고정되어 있는 경우: 실내 필터 커버의 탭을 분리한 다음 커버를 한쪽으로 치워둡니다.
  6. 실내 필터 커버가 커버 상단에 나사로 고정되어 있는 경우: 동승석 발밑 공간 커버를 탈거합니다. 참조 항목: 커버 - 발밑 공간 - 동승석(LHD)(탈거 및 교체).
  7. 커버 상단 또는 하단에 관계없이 실내 필터 커버가 나사로 고정되어 있는 경우: 실내 필터 커버를 HVAC 유닛에 고정하는 나사를 탈거한 다음 실내 필터 커버를 한쪽으로 치워둡니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    히트 펌프 모델의 나사는 실내 필터 커버 하단에 있습니다
  8. 필터 탭을 바깥쪽으로 접은 다음 필터 하우징에서 상단 필터를 당겨 빼냅니다.
  9. 상단 필터를 탈거한 다음 하단 필터를 위로 들어 올려 필터 하우징에서 빼냅니다.

장착

  1. 하단 필터 화살표가 차량 후면을 가리키도록 필터 하우징에 장착합니다.
  2. 화살표가 차량 후면을 가리키도록 상단 필터를 필터 하우징에 장착한 다음 필터 탭을 안쪽으로 접습니다.
  3. 커버 상단 또는 하단에 관계없이 실내 필터 커버가 나사로 고정되어 있는 경우: 실내 필터 커버를 HVAC 유닛에 장착한 다음 실내 필터 커버를 HVAC 유닛에 고정하는 나사를 장착합니다.
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    커버를 조이기 전에 하단 커버 탭을 체결합니다.
  4. 실내 필터 커버가 커버 상단에 나사로 고정되어 있는 경우: 동승석 발밑 공간 커버를 장착합니다. 참조 항목: 커버 - 발밑 공간 - 동승석(LHD)(탈거 및 교체).
  5. 실내 필터 커버가 탭으로 고정되어 있는 경우: 실내 필터 커버의 상단 탭을 HVAC 유닛의 슬롯에 장착한 다음 실내 필터 커버의 하단 탭을 장착합니다.
  6. RH 측면 센터 콘솔 사이드 패널 카펫을 장착합니다. 참조 항목: 사이드 패널 - 센터 콘솔 - LH(탈거 및 교체).
  7. 차량 실내 필터 상태 점수 재설정이 필요한지 여부를 다음과 같이 확인합니다. 차량 터치스크린에서 Controls (vehicle icon) > Software를 터치한 다음 아래로 스크롤하여 차량 소프트웨어 버전을 표시합니다.
    • 차량 소프트웨어 버전이 2024.14 이전인 경우 실내 필터 상태 점수를 재설정할 필요가 없습니다. 이 절차의 다음 단계로 건너뜁니다.
    • 차량 소프트웨어 버전이 2024.14 또는 이후인 경우:
      1. 정비 모드를 활성화합니다. 참조 항목: 정비 모드.
      2. PTC 히터가 장착된 Model 3의 경우: 정비 모드 메뉴에서 Thermal(눈꽃 아이콘)을 터치하고 "Air Filter Diagnostics" 섹션에서 Reset Filter Health를 터치합니다. 이제 PTC 히터 Model 3의 실내 필터 상태 점수가 재설정되었습니다. 이 절차의 다음 단계로 건너뜁니다.
      3. 히트 펌프가 있는 Model 3의 경우 정비 모드 메뉴에서 Thermal (눈꽃 아이콘) > HVAC > Right를 터치한 다음 Cabin Filter > Reset Cabin Filter Score를 터치합니다.
      4. 이제 실내 필터 상태 점수가 재설정되었습니다. 이 절차의 다음 단계를 진행합니다.
    그림 2. PTC 히터 Model 3의 실내 필터 상태 점수 재설정
    그림 3. Heat Pump Model 3의 실내 필터 상태 점수 재설정—Model Y에서 본모습, Model 3도 유사함
