HV 배터리(RWD)(탈거 및 교체)

교정 코드 16010102 5.22 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오.참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 1936724-00-A - 범용 리프트 패드 어댑터
  • 1133787-00-A 키, 안전벨트 해제, Model 3
  • 1020566-00-F 어셈블리, 배터리 테이블, 수동 리프트
  • 1020566-99-A 상단 플레이트, 배터리 테이블, 수동 리프트
  • 1129166-00-A 호이스트, H-프레임 EMEA
  • 1073363-00-A 갠트리, 조정 가능, 알루미늄
  • 1134523-00-A 키트, 정렬 로드, 배터리, Model 3
  • 1140311-00-A 레버 잠금 장치, HV 커넥터, Model 3
  • 1053600-00-B 구동장치 압력 테스트 고정구
  • 1130942-00-B 어댑터, 냉각수 탱크 압력 테스트
  • 1132185-00-B 키트, 냉각수 누출 테스트 어댑터, Model 3
  • 1133843-00-A 키트, 냉각수 배출 및 주입 어댑터, M3
  • 1135762-00-A 키트, 서비스 플러그, 냉각 호스, Model 3
  • GSN-TL-000564 키트, 배터리 냉각수 배출 및 주입
  • 1026636-00-A 팩 인클로저 누출 테스터, HV 배터리
  • 1140501-00-A 팩 키트, 엔클로저, 누출 테스트, HV 배터리, 전체
  • 1144879-00-A 키트, 인클로저 누출 테스트 어댑터, HV 배터리
  • 1108272-00-B 캡, 로직 연결, 인버터, 3DU
  • 2024-09-11: LV 시스템을 지원하는 단계를 추가했습니다.
  • 2024-09-03: "고압 인식" 인증 경고를 추가했습니다.
  • 2024-06-13: 리프트 패드 어댑터 PN을 업데이트했습니다.
  • 2024-06-10: 점화식 차단기 탈거 단계를 추가했습니다.
  • 2023-11-21: 새 리프트 패드 지침을 추가했습니다.
  • 2023-11-10: 배송 전 HV 배터리 팩을 상자에 고정하는 방법을 좀 더 명확하게 설명하기 위해 메모를 추가했습니다.
  • 2023-11-06: UI 단계를 업데이트했습니다.
  • 2023-10-25: PTC 퓨즈 확인과 장착에 대한 로직을 재구성했습니다.
  • 2023-08-23: EPB 정비 모드 참조를 업데이트했습니다.
  • 2023-07-11: 정비하는 동안 서서 할 수 있도록 단계를 재구성했습니다.
  • 2023-05-22: 눈에 잘 띄는 방전 경고표를 추가했습니다.
  • 2023-05-22: 올바른 양극 DC 케이블 연결을 위한 주의사항을 추가했습니다.
  • 2023-03-16: 방전 섹션을 업데이트하고 HV 배터리를 구성하는 단계를 추가했습니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고

고압 인식 훈련을 받았고 모든 필수 인증 과정(해당하는 경우)을 완료한 기술자만 이 절차를 수행할 수 있습니다. 고전압 케이블, 버스바 또는 피팅을 다룰 때에는 항상 적합한 개인 보호 장비(PPE)와 클래스 0(1000V)의 최소 정격을 갖는 절연 HV 장갑을 착용해야 합니다. 추가 안전 정보는 기술 노트 TN-15-92-003 고압 인식 주의 사항을 참조하십시오.

Warning IconA warning icon, calling your attention to a possibly risky situation
경고

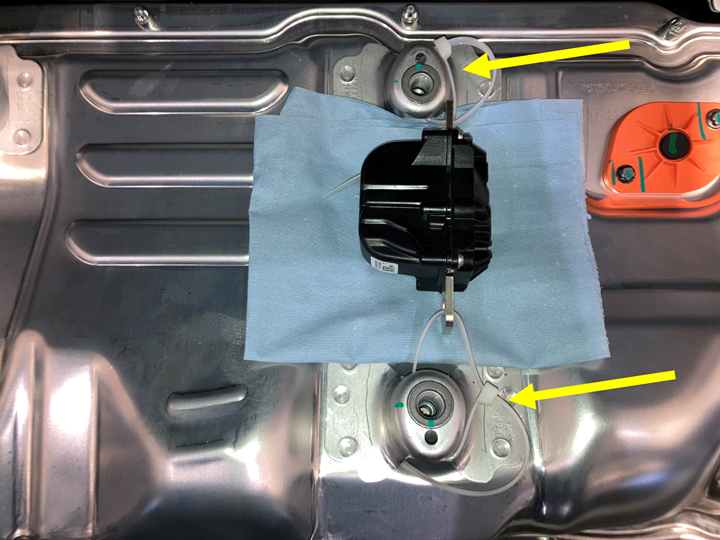

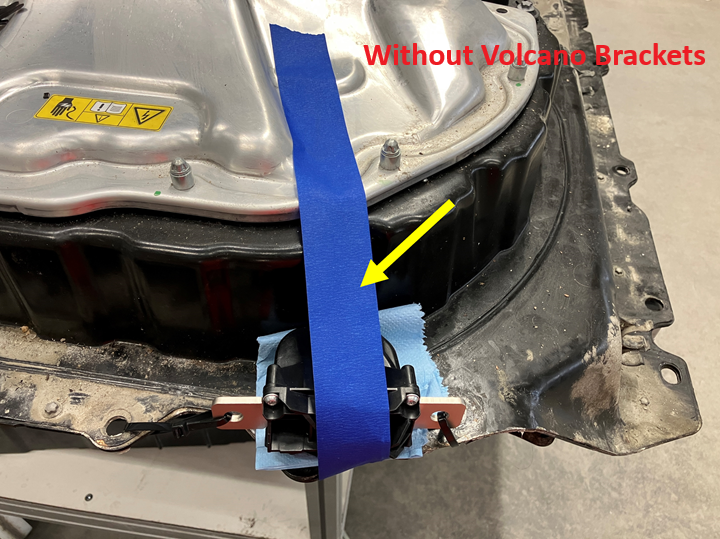

배터리를 재단장하기 위해 MRB로 반품하는 등 HV 배터리를 배송해야 하는 경우에는 지상 운송의 경우 배터리의 SOC가 50% 미만, 항공 운송의 경우 SOC가 30% 미만이어야 합니다. SOC가 이 값보다 클 경우 배터리를 배송하려면 허용 가능한 값까지 HV 배터리를 방전해야 합니다.

방전

경고: 현지 법률을 준수하기 위해 고전압 리튬 배터리는 배송을 위해 포장하기 전에 방전해야 합니다. 또한 고전압 배터리는 보관하기 전에 반드시 방전해야 합니다. 지역에 따라 배송할 HV 배터리는 충전 상태(SoC)가 30% 또는 50% 미만이어야 합니다. 배송 방법을 알 수 없거나 불확실한 경우 또는 배터리를 보관해야 하는 경우 HV 배터리를 30% 미만으로 방전하는 것이 좋습니다.

경고: 고전압 절연이 손실된 HV 배터리는 배송하거나 보관하지 마십시오. 배송 또는 보관을 위해 포장하기 전에 HV 배터리 분리를 확인하십시오. Toolbox 문서 #41977에 설명된 HV 배터리 통신 도구를 사용하여 HV 배터리 매개변수가 배송 또는 보관에 안전한 한도 내에 있는지 확인하십시오.
Informational PurposesAn informational icon, calling your attention
참고
가능한 경우 HV 배터리를 탈거하기 전에 방전 절차를 수행하십시오. 이 방법은 배터리를 탈거한 후 배터리 방전 도구를 사용하는 것보다 시간과 사용자 상호 작용이 덜 필요합니다. 배터리 방전 도구는 인증된 기술자만 사용할 수 있습니다..
Informational PurposesAn informational icon, calling your attention
참고
방전 절차의 단계는 대부분 단순 점검 시간이며 서비스 어드바이저/고객 안내 팀 및 정비 기술자가 수행할 수 있습니다..
  1. 고객 담당 및 서비스 어드바이저용
  2. 차량 SOC를 확인합니다.
    • SOC가 지정된 값 미만인 경우 탈거를 계속합니다. 참조 항목: 탈거.
    • SOC가 지정된 값을 초과하는 경우 차량 창문을 모두 내리고 실내 온도 조절 시스템을 최대 성에 제거로 켭니다. 이 설정은 배터리를 시간당 대략 10% SOC 만큼 방전합니다.
  3. 배터리를 무인으로 안전하게 계속 방전할 수 있는 위치로 차량을 이동합니다.
  4. 30분마다 차량 SOC를 확인하십시오.
  5. SOC가 지상 운송을 위한 50% 미만 또는 항공 운송을 위한 30% 미만으로 낮아지면 실내 온도 조절 시스템을 끄고 창문을 올린 다음 차량을 정비 구역으로 이동합니다.
  6. 정비 기술자용
  7. 차량 SOC 최대값을 확인합니다.
    • SOC 최대값이 지정된 값 미만인 경우 탈거를 계속합니다. 참조 항목: 탈거.
    • SOC 최대값이 지정된 값을 초과하는 경우 다음 단계를 계속합니다.
  8. 배터리를 무인으로 안전하게 방전할 수 있는 위치로 차량을 이동합니다.
  9. 정비 모드 플러스를 활성화합니다. 참조 항목: 정비 모드 플러스.
  10. 차량 터치스크린에서 번개 아이콘 > HV 시스템을 터치합니다.
  11. HV 방전 시작을 터치한 다음 열리는 창에서 실행을 터치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    방전 루틴이 시작되고 지상 운송을 위한 SOC 최대값에 도달하면 자동으로 중지됩니다.
  12. 방전 완료 후 차량을 정비 구역으로 이동합니다.

탈거

  1. 차량 소프트웨어 버전이 2023.20 또는 이상인지 확인하고, 아닌 경우 최신 버전으로 업데이트합니다. 참조 항목: 소프트웨어 업데이트.
  2. LH 및 RH 하단 로커 패널 커버를 탈거합니다. 참조 항목: 커버 - 로커 패널 - 하단 - LH(탈거 및 교체).
  3. 모든 도어를 엽니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    실수로 잠기지 않도록 후면 도어를 래치에 걸어둡니다.
  4. 모든 창문을 내립니다.
  5. 후면 후드 내 에이프런을 탈거합니다. 참조 항목: 후드 내 에이프런 - 후면(탈거 및 교체).
  6. 실내 흡기 덕트를 탈거합니다. 참조 항목: 덕트 - 실내 흡기(탈거 및 교체).
  7. 운전석 시트를 완전히 후방으로 이동합니다.
  8. LH 계기판 엔드캡을 탈거합니다. 참조 항목: 엔드캡 - 계기판 - LH(탈거 및 교체).
  9. LH 중간 A필러 트림을 탈거합니다. 참조 항목: 트림 - A필러 - 중단 - LH(탈거 및 교체).
  10. LH 하단 A필러 트림을 탈거합니다. 참조 항목: 트림 - A필러 - 하단 - LH(탈거 및 교체).
  11. 운전석 발밑 공간 커버를 탈거합니다. 참조 항목: 커버 - 발밑 공간 - 운전석(탈거 및 교체).
  12. LH 전면 바닥 매트를 탈거합니다.
  13. LH 센터 콘솔 사이드 패널 카펫을 탈거합니다. 참조 항목: 사이드 패널 - 센터 콘솔 - LH(탈거 및 교체).
  14. 전면 동승석 시트를 완전히 후방으로 이동합니다.
  15. RH 계기판 엔드캡을 탈거합니다. 참조 항목: 엔드캡 - 계기판 - LH(탈거 및 교체).
  16. RH 중간 A필러 트림을 탈거합니다. 참조 항목: 트림 - A필러 - 중단 - LH(탈거 및 교체).
  17. RH 하단 A필러 트림을 탈거합니다. 참조 항목: 트림 - A필러 - 하단 - LH(탈거 및 교체).
  18. 전면 동승석 발밑 공간 커버를 탈거합니다. 참조 항목: 커버 - 발밑 공간 - 동승석(LHD)(탈거 및 교체).
  19. RH 전면 바닥 매트를 탈거합니다.
  20. RH 센터 콘솔 사이드 패널 카펫을 탈거합니다. 참조 항목: 사이드 패널 - 센터 콘솔 - LH(탈거 및 교체).
  21. 운전석 및 전면 동승석 시트를 완전히 앞으로 이동합니다.
  22. 차량에서 2열 바닥 매트를 탈거합니다.
  23. 2열 하단 시트 쿠션을 탈거합니다. 참조 항목: 시트 쿠션 - 하단 - 2열(탈거 및 교체).
  24. RH 2열 시트 사이드 볼스터를 탈거합니다. 참조 항목: 볼스터 - 측면 - 시트 - 2열 - LH(탈거 및 교체).
  25. RH 후면 실 패널 트림을 탈거합니다. 참조 항목: 트림 - 실 패널 - 후면 - LH(탈거 및 교체).
  26. RH 상단 B필러 트림을 탈거합니다. 참조 항목: 트림 - B필러 - 상단 - LH(탈거 및 교체).
  27. RH 하단 B필러 트림을 탈거합니다. 참조 항목: 트림 - B필러 - 하단 - LH(탈거 및 교체).
  28. 차량 LH에 대해 24단계~27단계를 반복합니다.
  29. 후면 카펫을 차량에 고정하는 클립(4개) 및 후크 앤 루프 스트립을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    신형 자동차의 클립 수는 다를 수 있습니다.
  30. 후면 카펫의 RH를 들어 올리고, 손을 밀어 넣어서 4번째 RH HV 배터리 볼트가 있는지 감촉으로 확인합니다. 볼트가 있는 경우, 볼트를 탈거합니다.
  31. 후면 카펫의 LH를 들어 올리고, 손을 밀어 넣어서 4번째 LH HV 배터리 볼트가 있는지 감촉으로 확인합니다. 볼트가 있는 경우, 볼트를 탈거합니다.
  32. 운전석 시트를 완전히 후방으로 이동합니다.
  33. 차량에 LH 전면 카펫을 고정하는 클립(3개)을 탈거합니다.
  34. 접근하기 쉽도록 LH 전면 카펫을 접은 다음, 클립에서 시트 하네스를 분리하여 카펫을 더 뒤로 접을 수 있게 합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    운전석 풋레스트는 LH 전면 카펫의 일부입니다.
  35. LH 내부 HV 배터리 볼트를 탈거합니다.
  36. 3번째 LH 내부 HV 배터리 볼트가 있는지 확인합니다. 볼트가 있는 경우, 볼트를 탈거합니다.
  37. 차량에 3번째 또는 4번째 LH 내부 HV 배터리 볼트가 있는 경우, 운전석을 중앙 위치로 이동하고 등받이를 수직으로 세웁니다. 그렇지 않은 경우 다음 단계로 건너뜁니다.
  38. 후면 메인 카펫 구멍의 LH를 분리하여 4번째 LH 내부 HV 배터리 볼트에 접근합니다(볼트가 있는 경우).
    Informational PurposesAn informational icon, calling your attention
    참고
    전면 카펫을 차체에 고정하는 후크 앤 루프 스트립을 원래대로 되돌려야 할 수도 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필요한 경우, 볼트에 접근할 수 있도록 운전석을 앞뒤로 움직여야 할 수도 있습니다.
  39. HV 배터리를 차체에 고정하는 4번째 LH 내부 볼트를 분리합니다.
  40. HV 배터리를 차체에 고정하는 5번째 LH 후면 내부 볼트를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    접근하기 쉽도록 후면 메인 카펫을 들어 올립니다.
  41. LH 전면 카펫을 원래 위치로 다시 펼칩니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    카펫의 전면 가장자리를 아래로 움직인 다음, 뒤로 밀어 넣어 쉽게 자리잡도록 합니다.
  42. 전면 동승석 시트를 완전히 후방으로 이동합니다.
  43. 차량에 RH 전면 카펫을 고정하는 클립(4개)을 탈거합니다.
  44. RH 전면 카펫이 더 뒤로 접히도록 클립을 풀어 시트 전기 하네스를 분리합니다.
  45. HV 배터리를 차체에 고정하는 RH 전면 내부 볼트(2개)를 분리합니다.
  46. 3번째 RH 볼트가 있는지 확인합니다. 필요하다면 손전등을 사용하십시오. 볼트가 있는 경우 볼트를 탈거합니다. 그렇지 않은 경우 다음 단계로 건너뜁니다.
  47. 3번째 RH 및 4번째 RH 내부 HV 배터리 볼트가 있는 경우, 전면 동승석 시트를 중앙으로 이동하고 등받이를 수직으로 세웁니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    전면 카펫을 차체에 고정하는 후크 앤 루프 스트립을 원래대로 되돌려야 할 수도 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필요한 경우, 볼트에 접근할 수 있도록 운전석을 앞뒤로 움직여야 할 수도 있습니다.
  48. HV 배터리를 차체에 고정하는 4번째 RH 내부 볼트를 탈거합니다(장착된 경우). 그렇지 않은 경우 다음 단계로 건너뜁니다.
  49. HV 배터리를 차체에 고정하는 5번째 RH 후면 내부 볼트를 탈거합니다.
  50. 차량이 움직이지 않도록 후면 휠 중 하나를 굄목으로 지지합니다.
  51. EPB 정비 모드를 활성화합니다. 참조 항목: 주차 브레이크 - 캘리퍼 - 후면 - LH(해제)
  52. 12V 전원을 연결 해제합니다. 참조 항목: 12V/LV 전원(연결 해제 및 연결).
  53. 차량 HV 비활성화 절차를 수행합니다. 참조 항목: 차량 HV 비활성화 절차.
  54. 보조 베이 LH의 HV 하네스를 덮는 HV 캡을 탈거합니다.
  55. 충전 포트(CP)를 보조 베이의 HV 배터리 하네스 브래킷에 고정하는 볼트를 탈거합니다.
  56. HV 배터리 DC 입력이 버스바로 구성된 경우 다음 단계로 진행하고, 그렇지 않은 경우 60단계로 건너뜁니다.
  57. 충전 포트 버스바 커넥터 접근 도어를 고정하는 볼트를 탈거합니다.
  58. 충전 포트 버스바 커넥터를 DC 입력 HV 헤더에 고정하는 볼트(2개)를 탈거한 다음 커넥터를 들어 올려 헤더에서 탈거합니다.
  59. 63단계로 건너뜁니다.
  60. 릴리즈를 밀어 충전 포트(CP)-HV 배터리 하네스의 DC 입력 커넥터 핸들을 고정된 위치에서 잠금 해제합니다.
  61. DC 입력 커넥터의 핸들을 완전히 들어 올립니다.
  62. 보조 베이 DC 입력 헤더에서 DC 입력 커넥터를 탈거합니다.
  63. 충전 포트(CP)-HV 배터리 하네스의 커넥터가 3상인 경우 다음 단계로 계속하고, 그렇지 않은 경우 67단계로 건너뜁니다.
  64. 릴리즈를 밀어 충전 포트(CP)-HV 배터리 하네스의 3상 커넥터 핸들을 고정된 위치에서 잠금 해제합니다.
  65. 3상 커넥터의 핸들을 완전히 들어 올립니다.
  66. 보조 베이 3상 헤더에서 3상 커넥터를 탈거합니다.
  67. 충전 포트를 실 영역의 HV 하네스 커넥터에 고정하는 클립을 풉니다.
  68. LH 및 RH 내측 보조 베이 레일을 보조 베이 커버에 고정하는 볼트를 탈거합니다.
  69. DCDC 접지 버스바를 탈거합니다. 참조 항목: 버스바 - DCDC 접지(탈거 및 교체).
  70. 양극 12V 출력 케이블을 DCDC 패스스루에 고정하는 너트를 분리하여 폐기한 다음, 케이블을 패스스루에서 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    출력 케이블 끝에 있는 고무 부트의 상태를 점검하고, 부트가 녹거나 손상된 경우 교체합니다.
  71. HV 배터리를 배송하기 전에 보조 베이에서 점화식 차단기를 탈거합니다.
    1. HV 배터리에 보조 베이 커버를 고정하는 볼트를 완전히 풀어 탈거합니다(가능한 경우).
      Informational PurposesAn informational icon, calling your attention
      참고
      다른 보조 베이 커버 개량품은 28, 18 또는 16볼트가 있습니다.
    2. 고전압 컨트롤러 커넥터에서 로직 커넥터 캡을 탈거합니다.
    3. 보조 베이 커버를 차량에서 탈거합니다.
    4. HV 절연 장갑과 가죽을 덧댄 장갑을 착용합니다.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      경고
      장갑은 벗으라는 지침이 있을 때까지 계속 착용해야 합니다.
    5. 고전압 컨트롤러 커넥터에 로직 커넥터 캡을 다시 장착합니다.
    6. HV 절연체 유무 여부를 검사합니다. 절연체가 없거나 부분적으로만 있는 경우 보조 베이 절연체 키트를 사용하여 절연체 캡을 HV 배터리에 장착하여 고전압이 흐르는 지점을 덮습니다. 참조 항목: 절연체 - HV 배터리(장착 및 탈거).
    7. HV 컨트롤러를 다시 제자리로 내립니다.
    8. 점화식 배터리 차단기 션트 절연체를 탈거합니다.
      그림 1. 1세대
      그림 2. 2세대
    9. 점화식 배터리 차단기를 HV 배터리에 고정하는 볼트를 탈거하여 폐기한 다음, 차량에서 점화식 배터리 차단기를 탈거합니다.
    10. 고전압 컨트롤러 커넥터에서 로직 커넥터 캡을 탈거합니다.
    11. 절연체 키트 커버를 HV 배터리에서 모두 탈거합니다. 참조 항목: 절연체 - HV 배터리(장착 및 탈거).
    12. 보조 베이 커버를 HV 배터리에 장착한 후, 볼트를 손으로 조입니다.
      Informational PurposesAn informational icon, calling your attention
      참고
      다른 보조 베이 커버 개량품은 28, 18 또는 16볼트가 있습니다.
    13. HV 절연 장갑을 벗습니다.
    14. 고전압 컨트롤러 커넥터에 로직 커넥터 캡을 다시 장착합니다.
    15. 그림의 순서대로 보조 베이 커버 볼트를 규격 토크로 조이고, 주황색 페인트 펜을 사용해 규격 토크로 조였다는 표시를 합니다.
      8 Nm (5.9 lbs-ft)
      Warning IconA warning icon, calling your attention to a possibly risky situation
      경고
      자성이 없는 외부 Torx E10 5-Lobe 소켓을 사용합니다. 자석이 있는 소켓은 완전히 고정되지 않으며 볼트 헤드를 벗길 수 있습니다.
      팁: 다음 공구 사용을 권장합니다.
      • 외부 Torx E10 5-Lobe
      • 4인치 익스텐션
      • 래칫/토크 렌치
      그림 3. 28-볼트 보조 베이 커버 규격 토크로 조이기 순서
      그림 4. 18-볼트 보조 베이 커버 규격 토크로 조이기 순서
      그림 5. 16-볼트 보조 베이 커버 규격 토크로 조이기 순서
  72. 차량을 밀기 위해 모든 도어를 부분적으로 닫습니다.
  73. 휠 굄목을 휠에서 제거합니다.
  74. 휠에서 휠 굄목을 제거하고 보조 작업자 함께 차량을 리프트로 밀어 올린 다음 휠을 다시 굄목으로 지지합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량을 1MPH 미만 속도로 매우 짧은 거리를 밀어줍니다.
  75. 리프트 패드 어댑터를 장착합니다.
    • 유럽/중동/아프리카 지역에는어댑터, 리프트 패드, Model 3 (을(를) 장착합니다.1453419-00-A
    • 그 외 지역은 범용 리프트 패드 어댑터(1936724-00-A)를 장착합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    다른 리프트 패드 어댑터를 사용하지 마십시오.
    Informational PurposesAn informational icon, calling your attention
    참고
    유럽/중동/아프리카 이외 지역은 어댑터, 리프트 패드, Model 3 (1453419-00-A을(를) 범용 리프트 패드 어댑터(1936724-00-A)로 교체합니다. 다른 버전의 리프트 패드 어댑터는 모두 폐기합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    유럽/중동/아프리카 지역에서는 범용 리프트 패드 어댑터를 아직 사용할 수 없습니다. Model Y에는 Model Y 리프트 패드를 Model 3에는 Model 3 리프트 패드 고무를 사용하여야 합니다.

    범용 리프트 패드 어댑터 설명:

    1. 리프트 유형에 따라 올바른 나사산 어댑터를 리프트 어댑터에 장착합니다.
    2. 나사산 스톱 와셔가 장착되고 리프트 어댑터 하단까지 조여졌는지 확인합니다. 나사산 스톱 와셔가 미장착되어 있는 경우, 리프트 어댑터 사용을 중지하십시오.
    3. 검정색 리프트 패드가 차량 쪽으로 향하게 하며 리프트 어댑터를 리프트 암에 장착합니다.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      경고
      어댑터가 올바른 방향으로 장착되었는지 확인하십시오.
    4. 리프트 어댑터가 차량의 기준점 구멍과 정렬되도록 리프트 암을 배치합니다.
    5. 리프트 암을 들어 올려 리프트 패드가 차량에 완전히 안착하도록 합니다.
    6. 4개의 어댑터가 모두 차량에 안착되었는지 확인하십시오.
  76. 차량을 작업에 편한 높이로 올립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량이 리프트에 안정되어 있는지 확인하십시오.
  77. 전면 에어로 실드 패널을 탈거합니다. 참조 항목: 패널 - 에어로 실드 - 전면(탈거 및 교체).
  78. LH 및 RH 휠 아치 라이너의 하단 가장자리를 따라 클립을 풉니다.
  79. 번지 스트랩을 장착하여 LH 및 RH 휠 아치 라이너를 HV 배터리에서 당겨 빼내고 냉각수 호스를 노출시킵니다.
  80. 전면 HV 배터리 스키드 플레이트를 탈거합니다. 참조 항목: 스키드 플레이트 - HV 배터리 - 전면(탈거 및 교체).
  81. PTC 히터 HV 커넥터에서 전기 하네스를 연결 해제한 다음, 브래킷에서 전기 하네스를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    PTC 히터 HV 커넥터는 히트 펌프가 없는 차량 전용입니다. 히트 펌프가 있는 차량의 경우 다음 단계로 건너뜁니다.
  82. A/C HV 커넥터에서 전기 하네스를 연결 해제한 다음, 브래킷에서 전기 하네스를 분리합니다.
  83. 후면 파워 트레인 냉각수 배출을 수행합니다. 참조 항목: 파워트레인 냉각수(배출 및 보충).
  84. 플래터 인클로저 냉각수 배출을 수행합니다. 참조 항목: 플래터 인클로저 냉각수(배출 및 보충).
  85. 중앙 에어로 실드 패널을 탈거합니다. 참조 항목: 패널 - 에어로 실드 - 중간(탈거 및 교체).
  86. 지지대를 놓아 후면 서브프레임의 전면부를 지지합니다.
  87. 냉각수 호스를 LH 시어 플레이트에 고정하는 퍼트링 클립을 풉니다.
  88. LH 시어 플레이트를 차체에 고정하는 작은 볼트를 탈거합니다.
  89. LH 시어 플레이트와 후면 서브프레임을 차체에 고정하는 더 큰 볼트를 탈거한 다음 LH 시어 플레이트를 탈거합니다.
  90. 더 큰 볼트를 다시 장착하고 볼트를 후면 서브프레임에 손으로 조입니다.
  91. RH 시어 플레이트에 대해 87단계~90단계를 반복합니다.
  92. 후면 서브프레임 아래에서 지지대를 제거합니다.
  93. 후면 HV 배터리 스키드 플레이트를 탈거합니다. 참조 항목: 스키드 플레이트 - HV 배터리 - 후면(탈거 및 교체).
  94. 냉각수 배출 용기를 HV 배터리의 후면 LH 모서리 아래에 놓습니다.
  95. 클립을 분리하고 보조 베이의 LH 아래쪽에서 후륜 구동 장치 인버터 인입 호스를 연결 해제한 다음 즉시 암수 피팅에 플러그를 장착합니다.
  96. 냉각수 배출 용기를 HV 배터리의 후면 RH 아래에 놓습니다.
  97. 클립을 분리하고 파워트레인 리턴 호스에서 냉각수 배출구 호스를 분리한 다음 즉시 암수 피팅에 플러그를 장착합니다.
  98. 차량 아래에서 냉각수 배출 용기를 제거합니다.
  99. 후륜 구동 장치 HV 전기 하네스 브래킷을 HV 배터리에 고정하는 너트를 탈거합니다.
  100. 릴리즈를 밀어 후륜 구동 장치-HV 배터리 하네스의 HV 배터리 후륜 구동 장치 커넥터 핸들을 고정된 위치에서 잠금 해제합니다.
  101. HV 배터리 후륜 구동 장치 커넥터의 핸들을 완전히 들어 올립니다.
  102. HV 배터리 헤더에서 HV 배터리 후륜 구동 장치 커넥터를 탈거합니다.
  103. 보조 작업자와 함께 배터리 테이블을 제자리에 놓은 다음 차량을 내려 HV 배터리를 지지합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    배터리 테이블의 개구부를 통해 HV 배터리의 중앙 4개의 볼트에 접근할 수 있도록 배터리 테이블을 정렬합니다.
  104. HV 배터리 센터 레일 스키 커버를 통해 HV 배터리를 고정하는 중앙 볼트(4개)를 탈거합니다.
  105. HV 배터리 LH 및 RH 서포트 브래킷을 차량에 고정하는 볼트(8개)를 탈거합니다.
  106. HV 배터리를 차량에 고정하는 전면 중앙 볼트를 탈거합니다.
  107. HV 배터리 전면을 차량에 고정하는 볼트(4개)를 탈거합니다.
  108. HV 배터리를 차량에 고정하는 볼트(x16)를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    장착 절차 중 동일한 위치에 다시 장착할 것이므로 장착된 와셔의 위치를 기록합니다.
  109. 보조 작업자와 함께 차량을 들어 올린 다음 차량 아래에서 HV 배터리를 탈거합니다.
  110. HV 배터리 커버 개스킷을 탈거합니다. 참조 항목: 씰 - 둘레 - HV 배터리(탈거 및 교체).
  111. 조절 엘리먼트(4개)를 시계 방향으로 돌려 보조 베이 커버에서 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    교체 HV 배터리에 장착할 수 있도록 조절 엘리먼트를 보관해 둡니다.
  112. 클립을 풀고 HV 배터리 플래터 인클로저의 LH 전면에서 LH 외부 HV 배터리 공급 호스 피팅을 연결 해제합니다.
  113. 클립을 풀고 HV 배터리 플래터 인클로저의 LH 전면에서 LH 내부 HV 배터리 공급 호스 피팅을 연결 해제합니다.
  114. 클립을 풀고 HV 배터리 플래터 인클로저의 RH 전면에서 RH 내부 HV 배터리 공급 호스 피팅을 연결 해제합니다.
  115. 클립을 풀고 HV 배터리 플래터 인클로저의 RH 전면에서 RH 외부 HV 배터리 공급 호스 피팅을 연결 해제하고 HV 배터리에서 호스 어셈블리를 탈거합니다.
  116. 클립을 풀고 HV 배터리 플래터 인클로저의 RH 후면에서 RH 내부 HV 배터리 리턴 호스 피팅을 연결 해제합니다.
  117. RH 내측 HV 배터리 리턴 호스를 HV 배터리에 고정하는 클립을 풉니다.
  118. 클립을 풀고, HV 배터리 플래터 인클로저의 LH 후면에서 LH 내부 HV 배터리 리턴 호스 피팅을 연결 해제합니다.
  119. HV 배터리 리턴 호스를 HV 배터리의 LH에 고정하는 클립(x5)을 풀고, HV 배터리에서 호스를 탈거합니다.
  120. 파워트레인 리턴(하단) 호스를 HV 배터리 RH에 고정하는 클립(x5)을 분리하고 HV 배터리에서 호스를 탈거합니다.
  121. 클립을 풀고, 보조 베이의 RH 후면 하단부에서 파워트레인 공급 호스 피팅을 연결 해제합니다.
  122. 파워트레인 공급(상단) 호스를 HV 배터리의 RH에 고정하는 클립(x5)을 분리하고 HV 배터리에서 호스를 탈거합니다.
  123. 갠트리 및 H-프레임 호이스트를 사용하여 수동 리프트 배터리 테이블에서 HV 배터리를 들어 올려 분리합니다.
  124. 교체용 HV 배터리에 HV 배터리 센터 레일 스키가 있는 경우 133단계로 이동합니다.
  125. PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 전기 하네스 브래킷을 HV 배터리 전면에 고정하는 클립을 분리한 다음 브래킷을 배터리에서 분리합니다.
  126. 릴리스를 밀어서 HV 배터리 PTC 히터(히트 펌프 이외 차량)와 PTC 히터(히트 펌프 이외 차량)의 A/C 컴프레서 커넥터 및 A/C 컴프레서-HV 배터리 하네스를 고정된 위치에서 잠금 해제합니다.
  127. HV 배터리 PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 커넥터의 핸들을 완전히 들어 올립니다.
  128. HV 배터리 헤더에서 HV 배터리 PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 커넥터를 탈거합니다.
  129. PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 전기 하네스 커버를 HV 배터리 후면에 고정하는 클립을 풉니다.
  130. 보조 작업자와 함께 HV 배터리에 센터 레일 스키를 고정하는 엔드 볼트를 탈거한 다음, 배터리에서 레일 스키를 탈거합니다.
  131. 갠트리 및 H-프레임 호이스트를 사용하여 HV 배터리를 운반 용기 안에 내려 놓습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    배송 전 HV 배터리 팩을 상자에 제대로 고정했는지 확인하십시오.

장착

  1. 갠트리 및 H-프레임 호이스트를 사용하여 새 HV 배터리를 운반 컨테이너에서 들어 올려 꺼냅니다.
  2. 반품 배송을 위해 새 HV 배터리 전면 및 후면의 모든 HV 헤더와 냉각수 포트 캡을 기존 HV 배터리로 옮겨 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    캡을 기존 HV 배터리에 장착할 수 없는 경우 캡을 배송 상자에 포함합니다.
  3. 히트 펌프 Model 3 차량의 경우 9단계로 이동합니다.
  4. 교체용 HV 배터리에 센터 레일 스키가 없는 경우 8단계로 이동합니다.
  5. 릴리스를 밀어서 HV 배터리 PTC 히터(히트 펌프 이외 차량)와 PTC 히터(히트 펌프 이외)의 A/C 컴프레서 커넥터 및 A/C 컴프레서-HV 배터리 하네스를 고정된 위치에서 잠금 해제합니다.
  6. HV 배터리 PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 커넥터의 핸들을 완전히 들어 올립니다.
  7. HV 배터리 헤더에서 HV 배터리 PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 커넥터를 탈거합니다.
  8. HV 배터리 PTC 히터 및 A/C 컴프레서 하네스 커넥터에 대해 후면 HV 헤더에서 PTC B+와 PTC B- 사이의 저항을 측정하여 보조 베이 내에 PTC 히터 퓨즈가 장착되어 있는지 확인합니다.
    • 측정된 저항이 50kOhm 미만일 경우 보조 베이 내부에 PTC 히터 퓨즈가 장착되어 있음을 나타냅니다. 다음 단계로 이동합니다.
    • 측정된 저항이 무한대일 경우 보조 베이 내부에 장착된 PTC 히터 퓨즈가 없음을 나타냅니다. 해당 퓨즈는 이 절차의 뒷부분에서 장착해야 하니 참고하십시오.
  9. 교체용 HV 배터리에 HV 배터리 센터 레일 스키가 있는 경우 19단계로 이동합니다.
  10. 보조 작업자와 함께 센터 레일 스키를 HV 배터리에 장착합니다.
  11. 센터 레일 스키를 HV 배터리에 고정하는 외측 볼트를 장착합니다.
    32 Nm (23.6 lbs-ft)
  12. PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 전기 하네스 커버를 HV 배터리 후면에 고정하는 클립을 조입니다.
  13. PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서-HV 배터리 하네스의 HV 배터리 PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 커넥터 핸들을 완전히 들어 올립니다.
  14. 양손으로 PTC 히터 및 A/C 컴프레서-HV 배터리 하네스의 HV 배터리 PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 커넥터를 HV 배터리 헤더에 단단히 연결합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    커넥터가 헤더에 정확하고 단단히 체결되었고 고정 핀이 핸들에 삽입되는지 확인하십시오.
  15. HV 배터리 PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 커넥터를 HV 배터리 헤더에 눌러 끼운 상태에서 핸들을 완전히 내립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    핸들이 내려갈 때 고정되지 않게 하십시오.
  16. 릴리스를 밀어 HV 배터리 PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 커넥터 핸들을 고정된 위치에 잠급니다.
  17. HV 배터리 PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 커넥터가 완전히 안착되었는지 확인하고 커넥터의 양쪽을 비교하여 제자리에 제대로 고정되었는지 확인합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터가 잘못 안착되면 나중에 커넥터 손상 및 PTC 히터(히트 펌프 이외 차량) 또는 A/C 컴프레서 문제가 발생할 수 있습니다.
  18. PTC 히터(히트 펌프 이외 차량) 및 A/C 컴프레서 전기 하네스 브래킷을 HV 배터리 전면에 장착한 다음, 브래킷을 HV 배터리에 고정하는 클립을 조입니다.
  19. 갠트리 및 H프레임 호이스트를 사용하여 수동 리프트 배터리 테이블에 HV 배터리를 놓습니다.
  20. HV 배터리 상부 커버에 NVH 패드가 있는지 점검합니다.
    • HV 배터리에 NVH 패드가 없으면 NVH 패드를 장착합니다. 참조 항목: NVH 패드 - HV 배터리(장착).
      Informational PurposesAn informational icon, calling your attention
      참고
      교정 코드 16103101을(를) 수리 주문/서비스 방문에 별도 활동으로 추가합니다. NVH 패드를 장착하는 작업 시간은 이 상위 절차에 포함되어 있지 않습니다.
    • HV 배터리에 이미 NVH 패드가 장착된 경우, 다음 단계로 진행합니다.
  21. 히트 펌프 Model 3 이외 차량에서 PTC 히터 퓨즈가 없음을 확인한 경우(단계 8), 지금 퓨즈를 장착합니다. 참조 항목: 퓨즈 - 실내 히터 - HV 배터리(배터리 테이블)(장착).
    Informational PurposesAn informational icon, calling your attention
    참고
    교정 코드 16304026을(를) 수리 주문/서비스 방문에 별도 활동으로 추가합니다. PTC 퓨즈를 장착하는 작업 시간은 이 상위 절차에 포함되어 있지 않습니다.
  22. 새 HV 배터리의 DC 입력을 식별합니다.
    • 새 HV 배터리에 버스바 타입 DC 입력이 있지만, 버스바가 아닌 충전 포트 - HV 배터리 하네스가 있는 차량에 장착되는 경우, HV 배터리에 하네스 타입 DC 입력을 새로 장착합니다. 참조 항목: 버스바 DC 입력 - 하네스 DC 입력(새로 장착).
      Informational PurposesAn informational icon, calling your attention
      참고
      교정 코드 16302806을(를) 수리 주문/서비스 방문에 별도 활동으로 추가합니다. 하네스 타입 DC 입력을 새로 장착하는 작업 시간은 이 상위 절차에 포함되어 있지 않습니다.
    • 새 HV 배터리에 버스바 타입 DC 입력이 있고 충전 포트(CP) - HV 배터리 버스바가 있는 차량에 장착되는 경우, 다음 단계로 진행합니다.
  23. 고전압 컨트롤러(HVC) 저전압 커넥터의 양쪽에 볼트(2개)를 조입니다.
    12.5 Nm (9.2 lbs-ft)
  24. 파워트레인 공급 호스를 HV 배터리 RH에 상단 클립에 장착한 다음 클립(x5)을 고정하여 HV 배터리에 호스를 장착합니다.
  25. 파워트레인 공급 호스 피팅을 보조 베이의 RH 후면 하단부에 연결하고 클립을 고정해 줍니다.
  26. 파워트레인 리턴 호스를 HV 배터리 RH 위의 하단 클립에 맞게 장착한 다음, 클립(x5)을 조여서 HV 배터리에 호스를 고정합니다.
  27. HV 배터리 리턴 호스를 HV 배터리의 LH 위의 클립에 맞게 장착한 다음, 클립(x5)을 조여서 HV 배터리에 호스를 고정합니다.
  28. LH 내부 HV 배터리 리턴 호스 피팅을 HV 배터리 플래터 인클로저의 LH 후면에 연결한 다음, 클립을 고정합니다.
  29. RH 내측 HV 배터리 리턴 호스를 HV 배터리에 고정하는 클립을 조입니다.
  30. RH 내부 HV 배터리 리턴 호스 피팅을 HV 배터리 플래터 인클로저의 RH 후면에 연결한 다음, 클립을 고정합니다.
  31. HV 배터리 공급 호스 어셈블리를 HV 배터리에 장착하고, RH 외부 HV 배터리 공급 호스 피팅을 HV 배터리 플래터 인클로저의 RH 전면에 연결한 다음, 클립을 고정합니다.
  32. RH 내측 HV 배터리 공급 호스 피팅을 HV 배터리 플래터 인클로저의 RH 전면에 연결하고, 클립을 고정합니다.
  33. LH 내측 HV 배터리 공급 호스 피팅을 HV 배터리 플래터 인클로저의 LH 전면에 연결하고, 클립을 고정합니다.
  34. LH 외측 HV 배터리 공급 호스 피팅을 HV 배터리 플래터 인클로저의 LH 전면에 연결하고, 클립을 고정합니다.
  35. 보조 베이 커버에 조절 엘리먼트(4개)를 장착하고 시계 반대 방향으로 손으로 조여 완전히 체결되도록 합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    손으로 조이는 것만 가능합니다.
  36. 교체용 HV 배터리에 전륜 구동 장치 HV 커넥터가 있는 경우, 다음 단계로 진행합니다. 이외의 경우 40단계로 이동합니다.
  37. 더미 플러그(1455410-00-A 또는 1459652-00-A)를 준비하고 커버를 탈거하여 폐기합니다(해당하는 경우).
  38. 붉은색 탭을 잠금 해제 위치 (1)로 옮긴 다음, 딸깍 소리가 날 때까지 검은색 잠금 암을 잠금 해제 위치 (2)로 주의하여 돌립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    더미 플러그 본체에서 검은색 잠금 암을 분리할 때 더미 플러그가 손상되지 않도록 주의해야 합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 해제 위치 (2)로 이동한 후, 검은색 잠금 암에서 딸각 소리가 나는지 확인합니다.
  39. 더미 플러그를 HV 배터리의 전륜 구동 장치 전기 커넥터에 끼운 후, 검은색 잠금 탭을 잠금 위치 (1)로 돌린 다음, 붉은색 탭을 잠금 위치 (2)로 이동합니다.
  40. 새 HV 배터리 커버 개스킷을 장착합니다. 참조 항목: 씰 - 둘레 - HV 배터리(탈거 및 교체).
  41. HV 배터리 정렬 로드를, 차량 전면에 2개, 보조 베이 근처에 있는 HV 배터리에 2개씩 장착합니다.
  42. 보조 작업자와 함께 HV 배터리를 차량 아래에 놓습니다.
  43. 차량을 HV 배터리로 내리고 보조 작업자의 도움을 받아 구멍을 정렬 막대와 맞춥니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    HV 배터리 위로 차량을 완전히 내리지 마십시오. 다음 단계에서 볼트를 장착하려면 배터리를 약간 움직여야 합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    냉각수 호스와 HV 하네스가 정렬 로드에 걸리거나 HV 배터리와 차량 사이에 끼지 않도록 하십시오.
  44. HV 배터리를 본체에 고정하는 LH 및 RH 볼트(16개)를 손으로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    탈거 과정에서 앞에서 기록한 위치에 와셔를 장착합니다.
  45. HV 배터리 전면을 차량에 고정하는 볼트(4개)를 손으로 조입니다.
  46. HV 배터리를 차량에 고정하는 전면 중앙 볼트를 손으로 조입니다.
  47. HV 배터리 정렬 로드를 탈거합니다.
  48. HV 배터리 LH 및 RH 서포트 브래킷을 차량에 고정하는 볼트(8개)를 손으로 조입니다.
  49. HV 배터리 센터 레일 스키 커버를 통해 HV 배터리의 중앙 부분을 고정하는 볼트(4개)를 손으로 조입니다.
  50. LH 및 RH 시어 플레이트를 차체에 고정하는 작은 볼트를 장착하고 손으로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    이때 시어 플레이트를 장착하지 마십시오.
    그림 6. LH에서 본 모습, RH도 유사함
  51. LH 후면 도어를 엽니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이 구역 주변에서 작업하는 동안 어떠한 부품도 손상시키지 마십시오.
  52. HV 배터리를 차체에 고정하는 5번째 LH 후면 내부 볼트를 손으로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    접근하기 쉽도록 후면 메인 카펫을 들어 올립니다.
  53. HV 배터리를 차체에 고정하는 4번째 LH 내부 볼트를 손으로 조입니다.
  54. LH 후면 도어를 부분적으로 닫되, 래치는 걸지 않습니다.
  55. LH 전면 도어를 엽니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이 구역 주변에서 작업하는 동안 어떠한 부품도 손상시키지 마십시오.
  56. HV 배터리가 하네스 타입 DC 입력이 새로 장착되었거나 버스바 타입 DC 입력인 경우, 3번째 LH 내부 볼트는 더 이상 필요하지 않습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이러한 조건에서는 3번째 LH 내부 HV 배터리 볼트를 장착하지 마십시오.
  57. HV 배터리를 차체에 고정하는 LH 전면 내부 볼트(2개)를 손으로 조입니다.
  58. LH 전면 도어를 부분적으로 닫되, 래치는 걸지 않습니다.
  59. RH 후면 도어를 엽니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이 구역 주변에서 작업하는 동안 어떠한 부품도 손상시키지 마십시오.
  60. HV 배터리를 차체에 고정하는 5번째 RH 후면 내부 볼트를 손으로 조입니다.
  61. HV 배터리를 차체에 고정하는 4번째 RH 내부 볼트를 손으로 조입니다(장착된 경우).
  62. RH 후면 도어를 부분적으로 닫되, 래치는 걸지 않습니다.
  63. RH 전면 도어를 엽니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이 구역 주변에서 작업하는 동안 어떠한 부품도 손상시키지 마십시오.
  64. HV 배터리가 하네스 타입 DC 입력이 새로 장착되었거나 버스바 타입 DC 입력인 경우, 3번째 RH 내부 볼트는 더 이상 필요하지 않습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이러한 조건에서는 3번째 RH 내부 HV 배터리 볼트를 장착하지 마십시오.
  65. HV 배터리를 차체에 고정하는 RH 전면 내부 볼트(2개)를 손으로 조입니다.
  66. RH 전면 도어를 부분적으로 닫되, 래치는 걸지 않습니다.
  67. 보조 작업자와 함께 HV 배터리 위로 차량을 완전히 내립니다.
  68. HV 배터리를 차량에 고정하는 LH 및 RH 볼트(16개)를 토크로 조입니다.
    35 Nm (25.8 lbs-ft)
  69. HV 배터리 전면을 차량에 고정하는 볼트(4개)를 토크로 조입니다.
    30 Nm (22.1 lbs-ft)
  70. HV 배터리를 차량에 고정하는 전면 중앙 볼트를 토크로 조입니다.
    10 Nm (7.4 lbs-ft)
  71. HV 배터리 LH 및 RH 서포트 브래킷을 차량에 고정하는 볼트(8개)를 토크로 조입니다.
    110 Nm (81.1 lbs-ft)
  72. 센터 스키 커버를 통해 HV 배터리의 중앙 부분을 고정하는 볼트(4개)를 조입니다.
    35 Nm (25.8 lbs-ft)
  73. 보조 작업자와 함께 차량을 들어 올린 다음 차량 아래에서 배터리 테이블을 탈거합니다. 차량을 작업에 편한 높이로 설정합니다.
  74. 지지대를 놓아 후면 서브프레임의 전면부를 지지합니다.
  75. LH 시어 플레이트를 차량에 고정하는 데 사용되는 작은 볼트(2개)와 큰 볼트를 탈거합니다.
  76. LH 시어 플레이트를 장착한 다음 시어 플레이트를 HV 배터리에 고정하는 작은 볼트(2개)를 장착합니다.
    35 Nm (25.8 lbs-ft)
  77. 시어 플레이트를 차량에 고정하는 큰 볼트를 조인 다음 페인트 펜으로 볼트에 표시합니다.
    130 Nm (95.9 lbs-ft)
  78. LH 시어 플레이트에 냉각수 호스를 고정하는 퍼트리 클립을 고정합니다.
  79. RH 시어 플레이트에 대해 75단계~78단계를 반복합니다.
  80. 후면 서브프레임 아래에서 지지대를 제거합니다.
  81. 후륜 구동 장치-HV 배터리 하네스의 HV 배터리 후륜 구동 장치 커넥터 핸들을 완전히 들어 올립니다.
  82. HV 커넥터 특수 도구를 HV 배터리 후륜 구동 장치 커넥터에 장착합니다.
  83. 양손을 사용하여 후륜 구동 장치-HV 배터리 하네스의 HV 배터리 후륜 구동 장치 커넥터를 HV 배터리 헤더에 단단히 연결합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    커넥터가 헤더에 정확하고 단단히 체결되었고 고정 핀이 핸들에 삽입되는지 확인하십시오.
  84. HV 배터리 후륜 구동 장치 커넥터에서 HV 커넥터 특수 도구를 탈거합니다.
  85. HV 배터리 후륜 구동 장치 커넥터를 HV 배터리 헤더에 누르는 동안 핸들을 완전히 내립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    핸들이 내려갈 때 고정되지 않게 하십시오.
  86. 릴리즈를 밀어 HV 배터리 후륜 구동 장치 커넥터 핸들을 고정 위치에 잠급니다.
  87. HV 배터리 후륜 구동 장치 커넥터가 안착했는지 확인하고, 커넥터 양쪽을 비교하여 제자리에 올바르게 고정되었는지 확인합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터가 잘못 안착되면 나중에 커넥터 손상 및 후륜 구동 장치 문제가 발생할 수 있습니다.
  88. 후륜 구동 장치 HV 전기 하네스 브래킷을 HV 배터리에 고정하는 너트를 장착합니다.
    10 Nm (7.4 lbs-ft)
  89. 냉각수 배출 용기를 HV 배터리의 후면 RH 아래에 놓습니다.
  90. 냉각수 배출구 호스와 파워트레인 리턴 호스에서 플러그를 탈거한 다음 즉시 암수 피팅을 연결한 다음 클립을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    피팅에 대해 밀고 당기기 연결 검사를 수행하여 단단히 고정되었는지 확인합니다.
  91. 냉각수 배출 용기를 HV 배터리의 후면 LH 모서리 아래에 놓습니다.
  92. 후륜 구동 장치 인버터 인입 호스와 보조 베이의 LH 아래쪽에서 플러그를 탈거한 다음 즉시 암수 피팅을 연결한 다음 클립을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    피팅에 대해 밀고 당기기 연결 검사를 수행하여 단단히 고정되었는지 확인합니다.
  93. 차량 아래에서 냉각수 배출 용기를 제거합니다.
  94. 후면 HV 배터리 스키드 플레이트를 장착하되 패스너를 손으로만 조입니다. 참조 항목: 스키드 플레이트 - HV 배터리 - 후면(탈거 및 교체).
  95. 후면 스키드 플레이트를 차량에 고정하는 패스너를 토크로 조입니다. 참조 항목: 스키드 플레이트 - HV 배터리 - 후면(탈거 및 교체).
  96. 중앙 에어로 실드 패널을 장착합니다. 참조 항목: 패널 - 에어로 실드 - 중간(탈거 및 교체).
  97. 냉각수 배출 용기를 HV 배터리의 전면 LH 아래에 놓습니다.
  98. 칠러와 HV 배터리 호스 및 차량 LH의 매니폴드의 플러그를 탈거하고 즉시 암수 피팅을 연결한 다음 클립을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    피팅에 대해 밀고 당기기 연결 검사를 수행하여 단단히 고정되었는지 확인합니다.
  99. 칠러와 HV 배터리 호스를 차체에 고정하는 클립을 고정합니다.
  100. 차량 LH의 HV 배터리 리턴 호스에서 플러그를 탈거하고 즉시 암수 피팅을 연결한 다음 클립을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    피팅에 대해 밀고 당기기 연결 검사를 수행하여 단단히 고정되었는지 확인합니다.
  101. 냉각수 배출 용기를 HV 배터리의 전면 RH 아래에 놓습니다.
  102. 차량 RH의 후면 파워트레인 공급 호스에서 플러그를 탈거하고 즉시 암수 피팅을 연결한 다음 클립을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    피팅에 대해 밀고 당기기 연결 검사를 수행하여 단단히 고정되었는지 확인합니다.
  103. 차량 RH의 파워트레인 리턴 호스에서 플러그를 탈거하고 즉시 암수 피팅을 연결한 다음 클립을 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    피팅에 대해 밀고 당기기 연결 검사를 수행하여 단단히 고정되었는지 확인합니다.
  104. 차량 아래에서 냉각수 배출 용기를 제거합니다.
  105. 마모 방지 테이프가 아직 없는 경우 A/C HV 커넥터를 향해 하네스에 부착한 다음 A/C HV 커넥터를 연결합니다.
  106. 마모 방지 테이프가 아직 없는 경우 PTC HV 커넥터를 향해 하네스에 부착하고 커넥터를 연결한 다음 하네스를 브래킷에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    PTC 히터 HV 커넥터는 히트 펌프가 없는 차량 전용입니다. 히트 펌프가 있는 차량의 경우 다음 단계로 건너뜁니다.
  107. 전면 HV 배터리 스키드 플레이트를 장착합니다. 참조 항목: 스키드 플레이트 - HV 배터리 - 전면(탈거 및 교체).
  108. LH 및 RH 휠 아치 라이너에서 번지 스트랩을 탈거합니다.
  109. LH 및 RH 휠 아치 라이너의 하단 가장자리를 따라 클립을 고정합니다.
  110. 전면 에어로 실드 패널을 장착합니다. 참조 항목: 패널 - 에어로 실드 - 전면(탈거 및 교체).
  111. 차량을 완전히 내리고 휠을 굄목으로 지지합니다.
  112. 리프트 어댑터를 차체에서 탈거한 다음 차체 플러그를 장착합니다.
  113. 굄목을 제거하고, 보조 작업자의 도움을 받아 차량을 리프트에서 밀어내서 정지시킨 후 휠을 굄목으로 다시 지지합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량을 1MPH 미만 속도로 매우 짧은 거리를 밀어줍니다.
  114. 모든 도어를 엽니다.
  115. 양극 12V 출력 케이블을 DCDC 패스스루에 연결하고, 새 너트를 장착하여 케이블을 고정한 후, 토크로 조인 후 녹색 페인트 펜으로 너트에 표시합니다.
    9 Nm (6.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    고무 부트가 케이블 러그 아래에 걸리거나 케이블 러그와 너트 사이에 끼이지 않았는지 확인합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    양극 출력 케이블이 DCDC 패스스루의 플라스틱 회전 방지 가장자리에 올바른 방향으로 올바르게 배치되었는지 확인합니다.
  116. DCDC 패스스루에서 양극 12V 출력 케이블의 커버를 교체한 다음, 눌러서 커버를 고정합니다.
  117. DCDC 접지 버스바를 장착합니다. 참조 항목: 버스바 - DCDC 접지(탈거 및 교체).
  118. LH 및 RH 내측 2열 레일을 보조 베이 커버에 볼트를 사용하여 부착합니다.
    24 Nm (17.7 lbs-ft)
  119. HV 배터리 DC 입력이 버스바로 구성된 경우 다음 단계로 진행하고, 그렇지 않은 경우 131단계로 건너뜁니다.
  120. 알코올 천을 사용하여 충전 포트 버스바 커넥터 도선 접촉면에서 잔여 Penetrox를 닦고 1분 이상 건조시킵니다.
  121. 알코올 천을 사용하여 DC 입력 HV 헤더 단자 접촉면에서 잔여 Penetrox를 닦고 1분 이상 건조시킵니다.
  122. 각 DC 입력 HV 헤더 단자 접촉면에 Penetrox 2방울을 도포합니다.
  123. 충전 포트 버스바 커넥터를 DC 입력 HV 헤더에 장착한 다음 커넥터를 헤더에 고정하는 볼트(2개)를 장착합니다.
    9 Nm (6.6 lbs-ft)
  124. 저항 측정을 준비하기 위해 Hioki 저항계의 영점 조정을 수행합니다. 참조 항목: 저항계(영점 조정).
  125. HV 절연 장갑과 가죽을 덧댄 장갑을 착용합니다.
  126. Hioki 저항계를 사용하여 충전 포트 버스바 커넥터 도선과 DC 입력 HV 헤더 볼트 헤드 사이의 저항을 측정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    허용 가능한 저항은 0.050mΩ(50μΩ)~0.195mΩ(195μΩ)입니다. 측정된 저항이 0.195mΩ(195μΩ)을 초과하면 고전압 조인트에 저항이 너무 많은 것입니다. 패스너를 탈거하고 이소프로필 알코올로 해당 부위를 청소한 후 패스너를 다시 장착하고 다시 테스트합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    저항이 0.050mΩ(50μΩ) 미만일 때에는 프로브를 재배치하고 다시 측정합니다. 4회 시도 후 저항이 일정하게 0.050mΩ(50μΩ) 미만이면 테스트가 통과한 것이므로 다음 단계를 계속합니다.
  127. 충전 포트 버스바 커넥터 도선 및 DC 입력 HV 헤더 볼트 헤드에 대해 126 단계를 반복합니다.
  128. HV 절연 장갑과 가죽을 덧댄 장갑을 벗습니다.
  129. 충전 포트 버스바 커넥터 접근 도어를 고정하는 볼트를 장착합니다.
    9 Nm (6.6 lbs-ft)
  130. 136단계로 건너뜁니다.
  131. 충전 포트(CP)-HV 배터리 하네스 DC 입력 커넥터의 핸들을 완전히 들어 올립니다.
  132. 양손으로 충전 포트(CP)-HV 배터리 하네스의 DC 입력 커넥터를 보조 베이 DC 입력 헤더에 단단히 연결합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    커넥터가 헤더에 올바로 단단히 체결되는지 확인합니다.
  133. DC 입력 커넥터를 DC 입력 헤더에 누르는 동안 핸들을 완전히 내립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    핸들이 내려갈 때 고정되지 않게 하십시오.
  134. 릴리즈를 밀어 DC 입력 커넥터 핸들을 고정 위치에 잠급니다.
  135. 커넥터가 완전히 안착되었는지 확인하고 커넥터의 양쪽을 비교하여 제자리에 제대로 고정되었는지 확인합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터가 잘못 안착되면 나중에 커넥터 손상 및 충전 문제가 발생할 수 있습니다.
  136. 충전 포트(CP)-HV 배터리 하네스의 커넥터가 3상인 경우 다음 단계로 계속하고, 그렇지 않은 경우 142단계로 건너뜁니다.
  137. 충전 포트(CP)-HV 배터리 하네스 3상 커넥터의 핸들을 완전히 들어 올립니다.
  138. 양손으로 충전 포트(CP)-HV 배터리 하네스의 3상 커넥터를 보조 베이 3상 헤더에 단단히 연결합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    커넥터가 헤더에 올바로 단단히 체결되는지 확인합니다.
  139. 3상 커넥터를 3상 헤더에 누르는 동안 핸들을 완전히 내립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    핸들이 내려갈 때 고정되지 않게 하십시오.
  140. 릴리즈를 밀어 3상 커넥터 핸들을 고정 위치에 잠급니다.
  141. 커넥터가 완전히 안착되었는지 확인하고 커넥터의 양쪽을 비교하여 제자리에 제대로 고정되었는지 확인합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터가 잘못 안착되면 나중에 커넥터 손상 및 충전 문제가 발생할 수 있습니다.
  142. HV 하네스 커넥터에 충전 포트를 LH 하단 C필러에 고정하는 클립을 장착합니다.
  143. 하네스 클립을 장착한 다음, 충전 포트(CP)를 보조 베이의 HV 배터리 하네스 브래킷에 고정하는 볼트를 장착합니다.
    10 Nm (7.4 lbs-ft)
  144. 보조 베이 LH의 HV 하네스를 덮는 HV 캡을 장착합니다.
  145. 12V 전원을 연결합니다. 참조 항목: 12V/LV 전원(연결 해제 및 연결).
  146. LV 유지 장치를 차량에 연결하되 LV 배터리를 연결 해제하지 않습니다. 참조 항목: LV 유지 장치(연결 및 연결 해제).
    Informational PurposesAn informational icon, calling your attention
    참고
    12V 납산 배터리에서 12V 유지 장치를 납산 배터리 단자에 연결합니다.
  147. p로 변속하여 전자식 주차 브레이크 정비 모드를 해제한 후 휠 굄목을 제거합니다.
  148. Toolbox 3가 설치된 노트북을 차량에 연결합니다. 참조 항목: Toolbox 3(연결 및 연결 해제).
  149. 정비 모드 플러스를 활성화합니다. 참조 항목: 정비 모드 플러스.
  150. 냉각 시스템 진공 보충을 수행합니다. 참조 항목: 냉각 시스템(진공 보충).
  151. 차량 터치스크린에서 번개 아이콘 > 절차를 터치합니다.
  152. 고전압 배터리에서 고전압 배터리 교체를 터치합니다.
  153. 고전압 배터리 교체 후에서 CAN ECU 재배포를 터치한 다음 열리는 창에서 실행을 터치합니다.
  154. 고전압 배터리 교체 후에서 고전압 배터리 교체 루틴을 터치한 다음 열리는 창에서 실행을 터치합니다.
  155. 정비 모드 플러스를 비활성화합니다. 참조 항목: 정비 모드 플러스.
  156. Toolbox 3가 설치된 노트북을 차량에서 연결 해제합니다. 참조 항목: Toolbox 3(연결 및 연결 해제).
  157. 12V/LV 배터리 유지 장치를 연결 해제합니다.
  158. HV 배터리를 차체에 고정하는 5번째 LH 후면 내부 볼트를 조입니다.
    66 Nm (48.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    접근하기 쉽도록 후면 메인 카펫을 들어 올립니다.
  159. HV 배터리를 차체에 고정하는 4번째 LH 내부 볼트를 조입니다.
    66 Nm (48.7 lbs-ft)
  160. 카펫을 원래 위치로 다시 펼칩니다.
  161. 운전석 시트를 완전히 후방으로 이동합니다.
  162. HV 배터리가 원래의 하네스 타입 DC 입력이 장착된 구형일 경우에만, 3번째 LH 내부 HV 배터리 볼트를 장착하고 조여야 합니다.
    66 Nm (48.7 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    HV 배터리에 새로 장착된 하네스 타입 DC 입력 또는 버스바 타입 DC 입력이 있을 경우 볼트를 장착하지 마십시오.
  163. HV 배터리를 차체에 고정하는 LH 전면 내부 HV 배터리 볼트(2개)를 조입니다.
    136 Nm (100.3 lbs-ft)
  164. LH 전면 메인 카펫을 원래 위치로 다시 접은 다음, 전면 가장자리를 아래로 움직여 배치가 쉽도록 해당 부분을 뒤로 밀어줍니다. 시트 전기 하네스를 클립에 장착합니다.
  165. LH 전면 카펫을 차량에 고정하는 클립(3개)을 장착합니다.
  166. 운전석 시트를 완전히 앞으로 이동합니다.
  167. HV 배터리를 차체에 고정하는 5번째 RH 후면 내부 볼트를 조입니다.
    66 Nm (48.7 lbs-ft)
  168. HV 배터리를 차체에 고정하는 4번째 RH 내부 볼트를 조입니다(장착된 경우).
    66 Nm (48.7 lbs-ft)
  169. 후면 카펫의 RH를 원래 위치로 다시 펼칩니다.
  170. 전면 동승석 시트를 완전히 뒤로 이동합니다.
  171. HV 배터리가 원래의 하네스 타입 DC 입력이 장착된 구형일 경우에만, 3번째 RH 내부 HV 배터리 볼트를 장착하고 조여야 합니다.
    66 Nm (48.7 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    HV 배터리에 새로 장착된 하네스 타입 DC 입력 또는 버스바 타입 DC 입력이 있을 경우 볼트를 장착하지 마십시오.
  172. HV 배터리를 차체에 고정하는 RH 전면 내부 볼트(2개)를 조입니다.
    136 Nm (100.3 lbs-ft)
  173. RH 전면 메인 카펫을 원래 위치로 다시 접은 다음, 전면 가장자리를 아래로 움직여 배치가 쉽도록 해당 부분을 뒤로 밀어줍니다. 시트 전기 하네스를 클립에 장착합니다.
  174. 차량에 RH 전면 카펫을 고정하는 클립(4개)을 장착합니다.
  175. 전면 동승석 시트를 완전히 앞쪽으로 이동합니다.
  176. 후면 카펫을 차량에 고정하는 클립(4개) 및 후크 앤 루프 스트립을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    신형 자동차의 클립 수는 다를 수 있습니다.
  177. LH 하단 B필러 트림을 장착합니다. 참조 항목: 트림 - B필러 - 하단 - LH(탈거 및 교체).
  178. LH 상단 B필러 트림을 장착합니다. 참조 항목: 트림 - B필러 - 상단 - LH(탈거 및 교체).
  179. LH 후면 실 패널 트림을 장착합니다. 참조 항목: 트림 - 실 패널 - 후면 - LH(탈거 및 교체).
  180. LH 2열 시트 사이드 볼스터를 장착합니다. 참조 항목: 볼스터 - 측면 - 시트 - 2열 - LH(탈거 및 교체).
  181. 차량 RH에 대해 177단계~180단계를 반복합니다.
  182. 2열 하단 시트 쿠션을 장착합니다. 참조 항목: 시트 쿠션 - 하단 - 2열(탈거 및 교체).
  183. 차량 내부에서 2열 바닥 매트를 장착합니다.
  184. RH 센터 콘솔 사이드 패널 카펫을 장착합니다. 참조 항목: 사이드 패널 - 센터 콘솔 - LH(탈거 및 교체).
  185. RH 전면 바닥 매트를 장착합니다.
  186. 전면 동승석 발밑 공간 커버를 장착합니다. 참조 항목: 커버 - 발밑 공간 - 동승석(LHD)(탈거 및 교체).
  187. RH 하단 A필러 트림을 장착합니다. 참조 항목: 트림 - A필러 - 하단 - LH(탈거 및 교체).
  188. RH 중간 A필러 트림을 장착합니다. 참조 항목: 트림 - A필러 - 중단 - LH(탈거 및 교체).
  189. RH 계기판 엔드캡을 장착합니다. 참조 항목: 엔드캡 - 계기판 - LH(탈거 및 교체).
  190. LH 센터 콘솔 사이드 패널 카펫을 장착합니다. 참조 항목: 사이드 패널 - 센터 콘솔 - LH(탈거 및 교체).
  191. LH 전면 바닥 매트를 장착합니다.
  192. 운전석 발밑 공간 커버를 장착합니다. 참조 항목: 커버 - 발밑 공간 - 운전석(탈거 및 교체).
  193. LH 하단 A필러 트림을 장착합니다. 참조 항목: 트림 - A필러 - 하단 - LH(탈거 및 교체).
  194. LH 중간 A필러 트림을 장착합니다. 참조 항목: 트림 - A필러 - 중단 - LH(탈거 및 교체).
  195. LH 계기판 엔드캡을 장착합니다. 참조 항목: 엔드캡 - 계기판 - LH(탈거 및 교체).
  196. 운전석 및 전면 동승석 시트 등받이를 원래 위치에 놓습니다.
  197. 실내 흡기 덕트를 장착합니다. 참조 항목: 덕트 - 실내 흡기(탈거 및 교체).
  198. 후면 후드 내 에이프런을 장착합니다. 참조 항목: 후드 내 에이프런 - 후면(탈거 및 교체).
  199. 후드와 도어 4개 모두를 닫습니다.
  200. LH 및 RH 하단 로커 패널 커버를 장착합니다. 참조 항목: 커버 - 로커 패널 - 하단 - LH(탈거 및 교체).
