Paint Protection Film - Rocker Panels (Retrofit)

Correction code 12052006 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 개인 보호 to make sure wearing proper PPE when performing the below procedure. See 인체공학적 주의 사항 for safe and healthy working practices.

Procedure

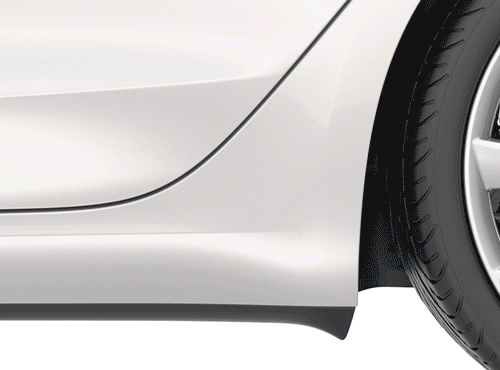

그림 1. 애니메이션 데모

조기 마모와 벗겨짐을 피하기 위해 도장 보호 필름 키트를 장착하기 전에 다음 주의 사항을 검토하십시오.

Warning IconA warning icon, calling your attention to a possibly risky situation
경고
도장 보호 필름 키트를 건조하고 따뜻한 곳에서 장착합니다. 장착 후에 차량을 세차하지 않으며 최소 24시간 동안 비를 맞지 않게 합니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
LH 및 RH 필름은 호환되지 않습니다. 접착 후면을 차량 도색에 붙어야 하며 차체의 윤곽선을 따라가야 합니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
필름 중 어느 부분도 차량 가장자리를 벗어나지 않게 합니다. 로커 패널과 쿼터 패널 사이의 차체 라인(도그레그)에 필름을 부착하지 마십시오
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
스퀴지를 사용해 필름에서 반드시 모든 기포를 제거하십시오.
  1. 자동차용 비누와 물로 장착 부위를 세차한 후, 초극세사 헝겊으로 물기를 닦아 냅니다. 모든 먼지, 그리스 등이 제거되었는지 확인합니다.
  2. 대략 85%의 물과 15%의 베이비 샴푸를 혼합해 스프레이 보틀 또는 적합한 용기에 슬립 용액을 만듭니다. 용기를 흔들어 용액을 완전히 섞습니다.
  3. 슬립 용액을 장착 부위, LH 하단 및 LH 상단 필름에 충분히 도포합니다.
  4. LH 하단 필름을 뒷면에서 분리하고, 분리되는 동안 슬립 용액을 도포합니다.
  5. LH 하단 필름을 로커 패널에 부착하고, 스티커 하단을 로커 패널 하단과 정렬하고, 스티커의 후면을 차량의 후면 쿼터 패널과 정렬합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필름을 움직여 차체 윤곽선과 정렬시키고 전체 필름이 도장에 부착하게 하기 위해 필요한 경우 슬립 용액을 도포합니다.
  6. 필름이 올바르게 배치되면 스퀴지를 사용해 필름과 도장 사이의 기포를 제거합니다.
  7. LH 상단 필름을 뒷면에서 분리하고 분리되는 동안 슬립 용액을 도포합니다.
  8. LH 상단 필름을 쿼터 패널에 부착하고, 스티커 하단을 LH 하단 스티커의 상단과 정렬하고, 스티커의 후면을 차량의 후면 쿼터 패널과 정렬합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필름을 움직여 차체 윤곽선과 정렬시키고 전체 필름이 도장에 부착하게 하기 위해 필요한 경우 슬립 용액을 도포합니다.
  9. 필름이 올바르게 배치되면 스퀴지를 사용해 필름과 도장 사이의 기포를 제거합니다.
  10. RH 쪽에서도 3~9단계를 수행합니다.
