오일 커플링(직선) - 후륜 구동 장치(탈거 및 교체)

교정 코드 40014202 2.28 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 바고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 2025-07-28: 서브프레임을 부분적으로 탈거하는 절차를 업데이트했습니다.
  • 2024-03-12: 냉각수 누출 테스트 단계를 LH 마운트 장착 단계 전으로 변경했습니다.
  • 1135762-00-A 키트, 서비스 플러그, 냉각 호스, Model 3

절차

  1. 무료 검사에 따라 비정상적인 타이어 마모가 없는지 확인합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    SC-14-00-001 표준 무료 검사 점검표, 무료 검사를 수행하는 동안 얼라인먼트가 필요함을 나타낼 수 있는 비정상적인 타이어 마모를 기록하십시오
  2. 차량을 들어 올려서 지지합니다.
  3. 도어 4개를 모두 엽니다
    Informational PurposesAn informational icon, calling your attention
    참고
    차량 전원이 꺼지는 경우 실수로 닫히지 않도록 후면 도어를 래치에 걸어둡니다.
  4. 창문 4개를 모두 내립니다.
  5. Toolbox 3을 사용하여 차량에 연결합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    차량 연결부는 운전석 발밑 공간 커버에 통합되어 있습니다. https://toolbox.teslamotors.com으로 이동하여 차량에 연결합니다. 오른쪽 상단에 있는 연결 상태 아이콘을 선택한 다음 로컬로 연결을 선택합니다. 차량이 연결되면 아이콘이 녹색으로 바뀝니다. 성공적으로 연결되면 차량 게이트웨이가 자동으로 잠금 해제되고 UI가 정비 모드 플러스로 전환됩니다. RJ45 이더넷 진단 커넥터가 있는 경우 RJ45 이더넷 케이블을 사용하여 노트북에서 직접 연결합니다. Toolbox 3의 로컬 연결 문제는 https://toolbox.teslamotors.com/articles/43695를 참조하십시오.
  6. "Start Thermal Fluid Fill/Drain(Coolant only)" 루틴을 실행합니다. PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-COOLANTvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Start Fluid Fill/Drain
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Start Coolant Fill/Drain
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Start Coolant Fill/Drain
    Informational PurposesAn informational icon, calling your attention
    참고
    완료되면 창 오른쪽 상단에 있는 ‘X’를 선택하여 닫습니다. Garage > Vitals(상태) > Thermal tab(열 탭) > Coolant loops(냉각수 루프)를 통해 차량이 Series(직렬) 모드인지 확인합니다. 열 오일 주입/배출 루틴 제한은 5시간입니다. 5시간 루틴 후에는 다시 수행해야 합니다
  7. 차량에서 노트북을 제거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    Toolbox 3.0을 닫지 마십시오. 나중에 다시 시작해야 합니다
  8. LH 전면 시트를 앞으로 이동합니다
  9. RH 전면 시트를 앞으로 이동합니다.
  10. 2열 시트 쿠션을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    탭 2개, 커넥터 2개, 시트 벤치를 들어올리는 동안 차량 왼쪽으로 잠금 탭을 밀어 넣습니다. 최신 모델은 벤치 양쪽에 커넥터가 있고, 이전 모델은 벤치 한쪽에 커넥터가 2개 있습니다.
  11. 후드를 엽니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    터치스크린에서 "열기" 버튼을 눌러 래치를 해제하고 리드를 수동으로 들어 올립니다.
  12. 후면 에이프런을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 12개, 반드시 후면 에이프런의 보이는 면을 위쪽으로 향하게 보관합니다.
  13. 실내 흡기 상단 덕트 어셈블리를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 3개, 일부 구성에는 클립이 4개 있을 수 있습니다.
  14. 중앙 디스플레이에서 차량 전원을 끕니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    메뉴 경로: 컨트롤 > 안전 > 전원 끄기, 경고 대화 상자에서 전원 끄기를 선택합니다.
  15. 12V 음극 단자를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 1개, 10mm, 6Nm, 12V를 연결 해제하기 전에 차량이 주차 상태인지, 실내 온도 조절 시스템이 꺼졌는지, 차량이 충전 중이 아닌지 확인하십시오.
  16. 보조 장치에서 12V 캡을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    캡 1개
  17. HVC 로직 커넥터를 연결 해제하고 로직 캡을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개, 캡 1개, 잠금 탭을 분리한 다음 핸들을 아래쪽으로 밀어 커넥터를 분리합니다.
  18. 주머니에서 모든 물품을 꺼내고 금속제 물품을 착용하지 않았는지 확인하십시오.
  19. HV 절연 장갑을 검사합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    사용하기 전에 장갑에 손상이 있는지 점검합니다. HV 장갑 검사에 관한 자세한 내용은 정비 문서 TN-15-92-003을 참조하십시오. https://service.teslamotors.com/documents?model=&keys=TN-15-92-003&vehicle_system=&sort_by=field_date_submitted&sort_order=DESC
  20. HV 절연 장갑과 가죽을 덧댄 장갑을 착용합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    HV 절단 방지 절연 장갑이나 HV 절연 장갑 및 가죽을 덧댄 장갑을 착용합니다.
  21. 보조 베이 프로브 리드 커버에서 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, EP10 5-Lobe, 6Nm, 탈거 후 패스너를 폐기합니다.
  22. 보조 베이 커버에서 보조 베이 프로브 리드 커버를 탈거합니다.
  23. 고전압이 없는지 확인하십시오.
    Informational PurposesAn informational icon, calling your attention
    참고
    고전압 구성품을 취급할 때는 반드시 PPE(HV 장갑, 보안경)를 착용해야 합니다. B+에서 접지, B-에서 접지, B+에서 B-의 전압을 측정합니다. 전압이 10V를 초과하고, 팩 컨택터가 열리지 않거나 용접되지 않은 경우 작업을 중지하고 서비스 엔지니어링 부서에 연락하십시오.
  24. 보조 베이 프로브 리드 커버 개스킷을 검사한 다음, 보조 베이 커버에 끼웁니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    손상이 없는지 확인하십시오. 씰은 재사용할 수 있습니다.
  25. 보조 베이 프로브 리드 커버를 보조 베이 커버에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, E10 5-Lobe, 6Nm, 새 패스너를 장착합니다.
  26. HV 절연 장갑을 벗습니다.
  27. LH 후면 휠 중앙 캡을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    캡 1개
  28. LH 후륜 휠을 풉니다
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 5개, 21mm, 175Nm
  29. RH 후면 휠 중앙 캡을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    캡 1개
  30. RH 후면 휠을 풉니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 5개, 21mm, 175Nm
  31. 차량을 부분적으로 들어 올리고 리프트를 잠금 장치로 내립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량을 작업하기 편안한 높이로 설정합니다. 차량을 낮추기 전에 잠금 장치 양쪽에서 딸깍 소리가 들리는지 확인하십시오. 그렇지 않으면 차량이 측면으로 기울 수 있습니다
  32. LH 후륜 휠을 탈거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 5개, 21mm, 175Nm
  33. RH 후면 휠을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 5개, 21mm, 175Nm
  34. 차량을 완전히 들어 올리고 리프트를 잠금 장치에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량을 작업하기 편안한 높이로 설정합니다. 차량을 낮추기 전에 잠금 장치 양쪽에서 딸깍 소리가 들리는지 확인하십시오. 그렇지 않으면 차량이 측면으로 기울 수 있습니다. 도어 주변에 장애물이 없는지 확인하십시오.
  35. LH 후면 서스펜션 커버를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 10mm, 6Nm, 탭 2개
  36. RH 후면 서스펜션 커버를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 10mm, 6Nm, 탭 2개
  37. 중앙 에어로 실드를 탈거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 13개, 10mm, 5Nm
  38. LH 후면 휠 라이너를 고정하는 하단 클립을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    푸시 클립 3개
  39. RH 후면 휠 라이너를 고정하는 하단 클립을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    푸시 클립 3개
  40. 후면 디퓨저를 차체에 고정하는 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 6개, 10mm, 4Nm, 패스너 커버 2개
  41. 후면 디퓨저를 후면 페시아 어셈블리에 고정하는 외측 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 4개, 10mm, 3Nm
  42. 후면 하단 페시아를 후면 페시아 디퓨저에 고정하는 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, 10mm, 3Nm
  43. 후면 디퓨저를 후면 페시아에 고정하는 탭을 분리하고 차량에서 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    탭 10개, 한쪽 면에서 시작하여 탭을 분리하면서 작업합니다.
  44. RH 쪽 12V 서브프레임 하네스 커넥터를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개. 잠금 탭을 분리합니다.
  45. 차체에서 RH 쪽 12V 서브프레임 하네스 클립을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    배럴 클립 1개
  46. LH 쪽 12V 서브프레임 하네스 커넥터를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개
  47. 차체에서 LH 쪽 12V 서브프레임 하네스 클립을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    배럴 클립 1개
  48. RDU 접지 스트랩을 차량에 고정하는 너트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 1개, 10mm, 10Nm, LH 후면 휠 웰 영역에 있습니다.
  49. LH 후면 스태빌라이저 바 엔드 링크를 스태빌라이저 바에 고정하는 너트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    nyloc 너트 1개, 15mm, 55Nm, 너트를 푼 다음 5mm 육각 렌치로 볼 조인트를 반대로 고정합니다. 탈거 후 폐기합니다.
  50. LH 후면 엔드 링크에서 스태빌라이저 바를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    엔드 링크 탈거에 알맞은 각도를 확보하기 위해 스태빌라이저 바를 위/아래로 이동해야 할 수 있습니다.
  51. RH 후면 스태빌라이저 바 엔드 링크를 스태빌라이저 바에 고정하는 너트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    nyloc 너트 1개, 15mm, 55Nm, 너트를 푼 다음 5mm 육각 렌치로 볼 조인트를 반대로 고정합니다. 탈거 후 폐기합니다.
  52. RH 후면 엔드 링크에서 스태빌라이저 바를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    엔드 링크 탈거에 알맞은 각도를 확보하기 위해 스태빌라이저 바를 위/아래로 이동해야 할 수 있습니다.
  53. 후면 스태빌라이저 바를 서브프레임에 고정하는 볼트를 탈거하고 어셈블리를 탈거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    패치 볼트 4개, 11mm, 30Nm, 탈거 후 폐기합니다.
  54. 냉각수 호스를 LH 시어 플레이트에 고정하는 클립을 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    퍼트리 클립 2개
  55. 후면 배터리 스키드 플레이트 인클로저에서 LH 호스 클립을 풉니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 2개, 기존 차량에서는 클립 개수가 다를 수 있습니다.
  56. 후면 배터리 스키드 플레이트 인클로저에서 RH 호스 클립을 풉니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    퍼트리 클립 2개
  57. 냉각수 호스를 RH 시어 플레이트에 고정하는 클립을 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    퍼트리 클립 2개

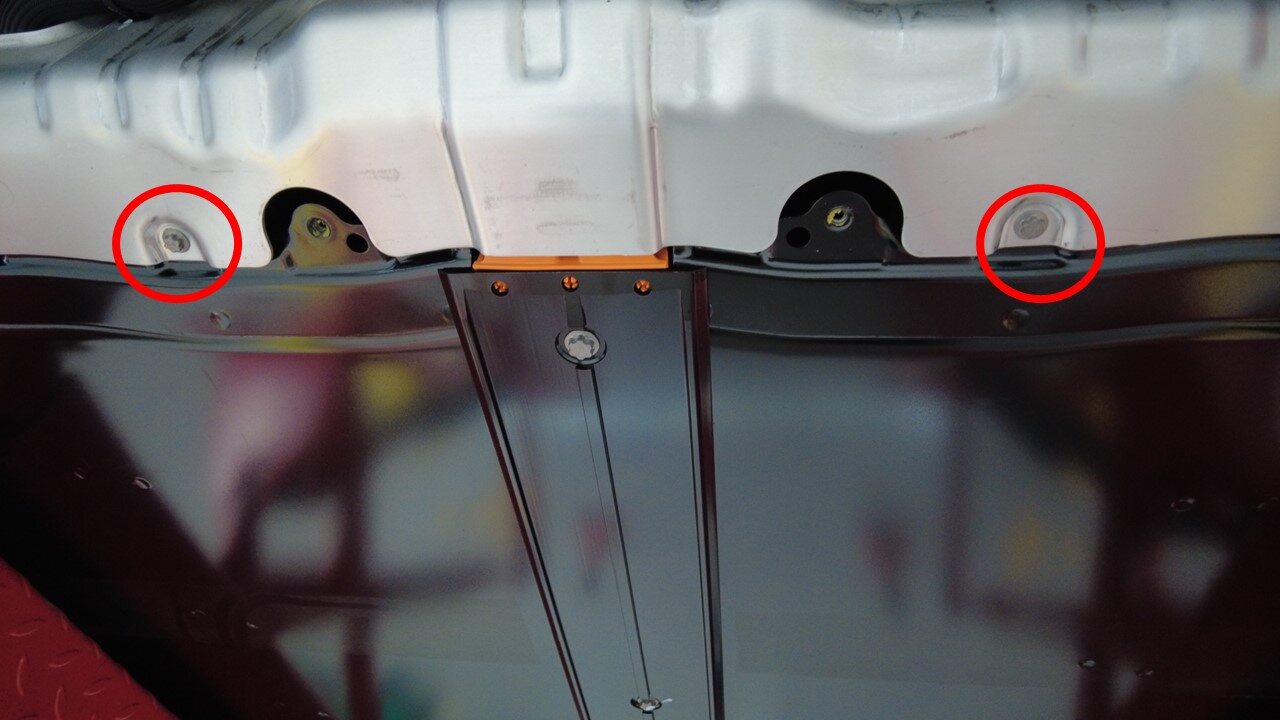

  58. HV 배터리 후면 스키드 플레이트 인클로저를 고정하는 하단 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, EP10, 13Nm, 이전 VIN에는 추가 패스너 개수가 장착되어 있을 수 있습니다.
  59. HV 배터리 후면 스키드 플레이트 인클로저를 고정하는 상단 너트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 1개, 10mm, 13Nm, 이전에 제조된 차량에서는 패스너 개수가 다를 수 있습니다.
  60. HV 배터리 후면 스키드 플레이트 인클로저를 고정하는 상단 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 4개, 13mm, 35Nm
  61. HV 배터리 후면 스키드 플레이트 인클로저를 탈거합니다.
  62. 냉각수 배출 용기를 차량 후면 아래에 배치합니다
  63. HV 배터리 LH 후면에서 RDU 인버터 인입 튜브를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개, 플러그 2개, HV 배터리 및 호스에 플러그를 끼웁니다. 냉각수 손실이 1L를 초과하는 경우 진공 충전이 필요합니다.
  64. 오일 커플링에서 RDU 인버터 인입 튜브를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개, 플러그 2개, 호스 끝 및 오일 커플링에 플러그를 끼웁니다.
  65. RDU HV 케이블 하네스에서 RDU 인버터 인입 튜브를 분리합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    퍼트리 클립 1개
  66. 서브프레임 및 구동장치 사이에서 RDU 인버터 인입 호스를 탈거합니다
  67. 차량 아래에서 냉각수 배출 용기를 치웁니다.
  68. RDU 로직 커넥터를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개, 냉각수가 커넥터에 유입되지 않도록 하십시오. 필요에 따라 한쪽으로 치워둡니다
  69. RDU 12V 하네스 클립을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 1개
  70. RDU HV 케이블 브래킷을 RDU에 고정하는 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 10mm, 6Nm
  71. RDU HV 하네스 연결부를 분리합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개, 잠금 탭을 분리하고 해제 레버를 위로 돌려 커넥터 체결을 해제합니다. 해제 레버에 힘을 가하여 위로 돌리지 마십시오. RDU 헤더의 얼라인먼트 탭이 손상되지 않았는지 확인하십시오.
  72. RDU HV 케이블 브래킷을 HV 배터리에 고정하는 너트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 1개, 10mm, 10Nm, 패스너 개수는 다를 수 있습니다.
  73. HV 배터리에서 RDU HV 케이블을 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개, 잠금 탭을 분리하고 해제 레버를 위로 돌려 커넥터 체결을 해제합니다. 해제 레버에 힘을 가하여 위로 돌리지 마십시오. RDU 헤더의 얼라인먼트 탭이 손상되지 않았는지 확인하십시오.
  74. 서브프레임 및 구동장치 사이에서 RDU HV 하네스를 탈거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    HV 하네스를 사이에서 빼냅니다. 필요에 따라 회전합니다.
  75. 서브프레임 리프트 도구를 후면 서브프레임 아래 제자리에 배치합니다.
  76. 공기 공급장치를 서브프레임 리프트 도구에 연결합니다.
  77. 서브프레임 리프트 도구를 들어 올려 후면 서브프레임을 지지합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스트랩 3개, 스트랩 끝에 있는 금속 고리를 서브프레임 리프트 도구에 고정하고, 고정될 때까지 스트랩을 당깁니다. 필요한 경우 차량을 내립니다. 보조 작업자가의 도움을 받는 것이 좋습니다.
  78. LH 후면 및 RH 후면 서브프레임 볼트에 표시합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, 서브프레임이 원래 위치를 표시합니다. 장착 중 다시 정렬합니다. 필요한 경우 차체에 서브프레임 캐스팅 및 서브프레임 부싱을 표시할 수도 있습니다
  79. LH 시어 플레이트를 고정하는 소형 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, 13mm, 35Nm
  80. LH 시어 플레이트 및 서브프레임을 차체에 고정하는 대형 볼트를 탈거하고 시어 플레이트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 21mm, 130Nm, 탈거 후 폐기합니다.
  81. RH 시어 플레이트용 소형 패스너를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, 13mm, 35Nm
  82. RH 시어 플레이트 및 서브프레임을 차체에 고정하는 대형 볼트를 탈거하고 시어 플레이트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 21mm, 130Nm, 탈거 후 폐기합니다.
  83. 서브프레임을 차체에 고정하는 LH 후면 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 21mm, 165Nm, 탈거 후 폐기합니다.
  84. 서브프레임을 차체에 고정하는 RH 후면 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 21mm, 165Nm, 탈거 후 폐기합니다.
  85. 후면 서브프레임 및 구동장치 어셈블리를 부분적으로 내립니다
    Informational PurposesAn informational icon, calling your attention
    참고
    서브프레임을 부분적으로 내립니다. 여러 구성품이 여전히 고정되어 있으므로 서브프레임을 내리는 동안 주의합니다. 해당 구성품이 과도하게 당겨지지 않도록 하십시오. 댐퍼 및 브레이크 캘리퍼가 여전히 연결되어 있습니다. 약 3.25인치 또는 8.25cm 내리는 것이 좋습니다
  86. 서브프레임 고정구를 앞으로 기울입니다
    Informational PurposesAn informational icon, calling your attention
    참고
    모터 마운트 패스너에 접근하기 위해 파워트레인 리프트를 조정하고 앞으로 기울입니다
  87. 보호 블록으로 RDU 중앙을 지지합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    고무 또는 나무 블록을 사용하여 마운트를 연결 해제하는 동안 RDU의 중앙을 지지합니다. 구동장치를 손상시키지 마십시오
  88. 구동장치를 서브프레임에 고정하는 LH 마운트 볼트를 탈거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 18mm, 80Nm, 패스너를 탈거합니다. 필요 시 도움이 되도록 지렛대를 사용합니다. 구동장치 캐스팅을 손상시키지 마십시오
  89. 서브프레임에서 RDU 접지 스트랩을 분리합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 1개
  90. 인버터-쿨러 호스 클립을 분리하고 호스를 분리합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 1개, 호스 클립 1개, 양쪽 끝에 플러그를 끼웁니다. 클립을 분리합니다. 긴 일자드라이버를 사용하여 호스의 클립을 분리하고 호스를 분리합니다
  91. RDU LH 마운트 어셈블리용 볼트를 탈거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 3개, E14, 35Nm 및 55도, 패스너를 풀어서 탈거합니다
  92. 후륜 구동장치와 서브프레임 사이에서 LH 마운트 어셈블리를 탈거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    위로 이동하여 탈거합니다
  93. 배출 피팅을 매니폴드에 고정하는 볼트를 탈거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, T25, 6Nm
  94. 냉각수 배출 피팅을 탈거합니다.
  95. 냉각수 배출 피팅을 장착합니다.
  96. 배출 피팅을 매니폴드에 고정하는 볼트를 장착합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, T25, 6Nm
  97. 냉각수 압력 테스트 플러그 어댑터를 직선 오일 커플링에 장착합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개, 잠금 클립이 완전히 안착했는지 확인합니다
  98. 냉각수 압력 어댑터를 55도 오일 커플링에 장착합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개, 잠금 클립이 완전히 안착했는지 확인합니다
  99. 냉각수 압력 테스터를 압력 피팅 어댑터에 고정합니다.
  100. 냉각수 압력 테스터를 압축 공기 라인에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    압력 조절기의 밸브가 닫혀 있는지 확인하십시오.
  101. 압력 조절기를 지정된 압력 값으로 설정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    압력을 50psi로 설정합니다.
  102. 압력 조절기의 밸브를 천천히 열고 압력이 규격에 도달하도록 합니다.
  103. 밸브를 닫고 압력 테스트가 안정되도록 합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    압력이 안정될 때까지 16초간 기다립니다. 측정값을 기록합니다
  104. 냉각수 압력 누출 테스트를 수행합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    12초간 더 기다린 다음 측정값을 기록합니다. 최대 델타는 0.10psi입니다. 압력 테스트가 실패하는 경우 냉각수 호스가 완전히 안착했는지 여부를 점검합니다
  105. 냉각수 압력 테스터에서 압축 공기를 연결 해제합니다.
  106. 냉각수 압력 테스터에서 압력 피팅 어댑터를 탈거합니다.
  107. 55도 오일 커플링에서 냉각수 압력 테스터를 탈거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개
  108. 직선 오일 커플링에서 냉각수 압력 테스트 플러그를 탈거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개
  109. LH 마운트 어셈블리를 후륜 구동장치와 서브프레임 사이에 배치합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    구동장치와 서브프레임 사이에서 이동합니다
  110. LH 마운트 어셈블리를 고정하는 볼트를 장착하고 토크로 조입니다
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 3개, E14, 35Nm 및 55도, 이미지에 나와 있는 순서로 규격 토크로 조입니다.
  111. 후륜 구동장치를 서브프레임에 고정하는 LH 볼트를 장착합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 18mm, 80Nm
  112. RDU에서 중앙 지지대를 제거합니다
  113. 인버터를 쿨러 호스-인버터에서 고정합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개, 플러그 2개, 클립 1개, 밀고 당기기 테스트를 수행하여 호스가 완전히 체결됐는지 확인합니다
  114. RDU 접지 스트랩을 서브프레임에 고정합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 1개
  115. 서브프레임 고정구를 원래 위치로 뒤로 기울입니다
    Informational PurposesAn informational icon, calling your attention
    참고
    서브프레임 고정구를 원래 위치로 기울입니다
  116. 부분적으로 내렸던 서브프레임을 들어 올립니다
    Informational PurposesAn informational icon, calling your attention
    참고
    서브프레임을 들어 올리는 동안 구성품을 손상시키지 않도록 주의하십시오.
  117. 후면 서브프레임을 차체에 고정하는 RH 후면 볼트를 장착하고 손으로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 21mm, 165Nm, 새 볼트를 장착합니다. 이후 단계에서 토크로 조입니다.
  118. 후면 서브프레임을 차체에 고정하는 LH 후면 볼트를 장착하고 손으로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 21mm, 165Nm, 새 볼트를 장착합니다. 이후 단계에서 토크로 조입니다.
  119. LH 전면 볼트 및 시어 플레이트를 후면 서브프레임에 장착하고 손으로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 21mm, 130Nm, 새 볼트를 장착합니다. 이후 단계에서 토크로 조입니다.
  120. LH 시어 플레이트를 HV 배터리에 고정하는 볼트를 장착하고 손으로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, 13mm, 35Nm
  121. RH 전면 볼트 및 시어 플레이트를 후면 서브프레임에 장착하고 손으로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 21mm, 130Nm, 새 볼트를 장착합니다. 이후 단계에서 토크로 조입니다.
  122. RH 시어 플레이트를 HV 배터리에 고정하는 볼트를 장착하고 손으로 조입니다
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, 13mm, 35Nm
  123. 서브프레임을 표시한 위치에 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    이전 표시를 사용하여 서브프레임을 차체에 정렬합니다. 가능한 한 원래 위치에 가깝게 되돌립니다
  124. 서브프레임의 RH 후면을 차체에 고정하는 볼트를 토크로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    후면 볼트 1개, 21mm, 165Nm, 토크로 조인 후 볼트에 표시합니다.
  125. 서브프레임의 LH 후면을 차체에 고정하는 볼트를 토크로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    후면 볼트 1개, 21mm, 165Nm, 토크로 조인 후 볼트에 표시합니다.
  126. 서브프레임 및 LH 시어 플레이트를 차체에 고정하는 볼트를 토크로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    전면 볼트 1개, 21mm, 130Nm, 토크로 조인 후 볼트에 표시합니다.
  127. 서브프레임 및 RH 시어 플레이트를 차체에 고정하는 볼트를 토크로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    전면 볼트 1개, 21mm, 130Nm, 토크로 조인 후 볼트에 표시합니다.
  128. 시어 플레이트를 차량에 고정하는 볼트를 토크로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 4개, 13mm, 35Nm
  129. 차량에서 후면 서브프레임 리프트 도구를 내립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    서브프레임에서 노란색 안전 스트랩이 제거되었는지 확인합니다.
  130. 서브프레임 리프트 도구에서 공기 공급 장치를 연결 해제합니다.
  131. 차량 아래에서 서브프레임 리프트 도구를 제거합니다.
  132. 장착을 위해 서브프레임과 구동장치 사이에 RDU HV 하네스를 배치합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    HV 하네스를 제자리로 이동합니다. 필요에 따라 돌립니다
  133. RDU HV 케이블을 HV 배터리에 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개, 커넥터 고정을 시작하기 전에 커넥터 잠금 장치가 커넥터에서 90도인지 확인하십시오. 한 손을 사용하여 잠금 탭을 래치로 거는 동안 다른 손으로 커넥터를 지지합니다. 장착되면, 래치가 손상되지 않았고 걸림 위치에 완전히 고정되었는지 확인합니다.
  134. RDU HV 케이블 브래킷을 HV 배터리에 고정하는 너트를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 1개, 10mm, 10Nm, 패스너 개수는 다를 수 있습니다.
  135. RDU HV 케이블을 RDU에 연결합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개, HV 커넥터 레버 잠금 장치를 RDU HV 케이블 커넥터에 장착합니다. 커넥터를 RDU에 정렬한 다음 커넥터를 완전히 래치로 걸기 전에 HV 커넥터 레버 잠금 장치를 탈거합니다. 한손으로 잠금 탭을 래치로 거는 동안 다른 한손으로 커넥터를 지지합니다. 래치가 손상되지 않았고 래치로 거는 위치에 완전히 고정되었는지 확인합니다
  136. RDU HV 케이블 브래킷을 RDU에 고정하는 볼트를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 10mm, 6Nm
  137. RDU 12V 하네스 클립을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 1개
  138. RDU 로직 커넥터를 고정합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개, 커넥터에 냉각수 유입이 없는지 확인합니다
  139. 냉각수 배출 용기를 차량 후면 아래에 배치합니다
  140. 장착을 위해 RDU 인버터 인입 호스를 서브프레임과 구동장치 사이에 배치합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    장착을 위해 배치합니다
  141. 냉각수 인입 호스 클립을 RDU에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    퍼트리 클립 1개
  142. 플러그를 탈거하고 RDU 인버터 인입 호스를 HV 배터리 LH 후면에 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개, 밀고 당기기 연결 검사를 수행하여 호스가 완전히 체결되었는지 확인하십시오. 냉각수 손실이 1L를 초과하는 경우 진공 충전이 필요합니다.
  143. 냉각수 인입 호스를 후륜 구동 장치에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스프링 클립 1개, 장착되어 있는 경우 모든 플러그를 탈거합니다. 밀고 당기기 연결 검사를 수행하여 호스가 완전히 안착됐는지 확인하십시오.
  144. 차량 아래에서 냉각수 배출 용기를 치웁니다.
  145. 장착을 위해 HV 배터리 후면 스키드 플레이트 인클로저를 HV 배터리에 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필요한 경우 보조 작업자의 도움을 받는 것이 좋습니다.
  146. HV 배터리 후면 스키드 플레이트 인클로저를 고정하는 상단 볼트를 장착하고 손으로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 4개, 13mm, 35Nm. 이후 단계에서 토크로 조입니다.
  147. HV 배터리 후면 스키드 플레이트 인클로저를 고정하는 상단 너트를 장착하고 손으로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 1개, 10mm, 13Nm, 이후 단계에서 토크로 조입니다
  148. HV 배터리 후면 스키드 플레이트 인클로저를 고정하는 하단 볼트를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, EP10, 13Nm, 이전 VIN에는 추가 볼트가 장착되어 있을 수 있습니다.
  149. HV 배터리 후면 스키드 플레이트 인클로저를 차량에 고정하는 볼트를 토크로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 4개, 13mm, 35Nm
  150. HV 배터리 후면 스키드 플레이트 인클로저를 고정하는 상단 너트를 토크로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 1개, 10mm, 13Nm
  151. 후면 배터리 인클로저 스키드 플레이트를 고정하는 하단 볼트를 토크로 조입니다
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, EP10, 13Nm, 이전 VIN에는 추가 볼트가 장착되어 있을 수 있습니다.
  152. 냉각수 호스를 RH 시어 플레이트에 고정하는 클립을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    퍼트리 클립 2개
  153. RH 쪽 호스 클립을 HV 배터리 후면 스키드 플레이트 인클로저에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    퍼트리 클립 2개
  154. LH 쪽 호스 클립을 HV 배터리 후면 스키드 플레이트 인클로저에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 2개, 기존 차량에서는 클립 개수가 다를 수 있습니다.
  155. 냉각수 호스를 LH 시어 플레이트에 고정하는 클립을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    퍼트리 클립 2개
  156. 후면 스태빌라이저 바를 차량에 배치하고 패스너를 장착합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    패치 볼트 4개, 11mm, 30Nm, 후면 스태빌라이저 바를 차량에 배치합니다. 패스너를 끼워 넣고 고르게 토크로 조입니다. 새 패치 볼트를 장착합니다
  157. LH 후면 엔드 링크를 스태빌라이저 바에 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스태빌라이저 바와 정렬되도록 엔드 링크를 조정하고 엔드 링크를 장착하기 위한 올바른 각도를 확보하기 위해 스태빌라이저 바를 위/아래로 움직여야 할 수도 있습니다.
  158. LH 후면 엔드 링크를 스태빌라이저 바에 고정하는 너트를 장착합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    Nyloc 너트 1개, 15mm, 55Nm, 5mm 육각 렌치로 볼 조인트를 반대로 고정합니다. 새 Nyloc 너트를 장착합니다. 토크로 조인 후 볼트에 표시합니다.
  159. RH 후면 엔드 링크를 스태빌라이저 바에 배치합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    스태빌라이저 바와 정렬되도록 엔드 링크를 조정하고 엔드 링크를 장착하기 위한 올바른 각도를 확보하기 위해 스태빌라이저 바를 위/아래로 움직여야 할 수도 있습니다.
  160. RH 후면 엔드 링크를 스태빌라이저 바에 고정하는 너트를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    Nyloc 너트 1개, 15mm, 55Nm, 5mm 육각 렌치로 볼 조인트를 반대로 고정합니다. 새 Nyloc 너트를 장착합니다. 토크로 조인 후 볼트에 표시합니다.
  161. RDU 접지 스트랩을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 10mm, 10Nm, 탈거 중 차량에 이 와셔가 있는 경우 와셔 1개를 다시 장착합니다. LH 후면 휠 웰 영역에 있습니다.
  162. LH 쪽 12V 서브프레임 하네스 클립을 차체에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    배럴 클립 1개
  163. LH 쪽 12V 서브프레임 하네스 커넥터를 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개
  164. RH 쪽 12V 서브프레임 하네스 클립을 차체에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    배럴 클립 1개
  165. RH 쪽 12V 서브프레임 하네스 커넥터를 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개
  166. 후면 디퓨저를 차량에 장착한 다음 탭을 체결하여 페시아에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    탭 10개
  167. 후면 디퓨저를 내측 후면 페시아에 고정하는 볼트를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 2개, 10mm, 3Nm
  168. 후면 디퓨저를 후면 페시아 어셈블리에 고정하는 외측 볼트를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 4개, 10mm, 3Nm
  169. Loctite 222를 후면 디퓨저 볼트에 도포하고 후면 디퓨저를 차체에 고정하는 볼트를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 6개, 10mm, 4Nm, 패스너 커버 2개, 최신 차량에서는 볼트 개수가 다를 수 있습니다.
  170. LH 후면 휠 라이너를 고정하는 하단 클립을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    푸시 클립 3개
  171. RH 후면 휠 라이너를 고정하는 하단 클립을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    푸시 클립 3개
  172. 중앙 에어로 실드를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 13개, 10mm, 5Nm, 볼트에 Loctite 222를 도포합니다.
  173. LH 후면 서스펜션 커버를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 10mm, 6Nm, 탭 2개
  174. RH 후면 서스펜션 커버를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    볼트 1개, 10mm, 6Nm, 탭 2개
  175. 차량을 부분적으로 내리고 잠금 장치에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    리프트를 잠금 장치에서 들어 올린 다음 차량이 내려가는 동안 잠금 장치 해제 레버를 잡고 있습니다. 차량을 작업하기 편안한 높이로 설정합니다.
  176. 슈퍼보틀 캡을 탈거합니다.
  177. 진공 보충 캡을 냉각수 보틀 어셈블리에 장착합니다.
  178. 빈 냉각수 용기를 전면 보관 영역에 놓습니다.
  179. 용기에 냉각수를 15L 이상 채웁니다.
  180. 채워진 냉각수 용기를 전면 보관 영역에 배치합니다.
  181. 진공 보충 도구를 설정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    보충 도구의 모든 밸브가 닫힘 위치에 있는지 확인합니다. 명확한 이해를 위해 이미지를 참조하십시오.
  182. 진공 보충 호스를 냉각수 보틀의 보충 캡에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    밀고 당기기 연결 검사를 수행하여 호스가 완전히 장착됐는지 확인하십시오.
  183. 채워진 냉각수 용기 안에 보충 호스를 넣습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    호스의 끝단이 냉각수에 완전히 잠겼는지 확인하십시오.
  184. 오버플로우 호스를 빈 용기에 배치합니다.
  185. 정비소 공기 공급장치를 냉각수 보충 도구에 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    아직 수행하지 않은 경우 보충 밸브가 꺼짐으로 설정되어 있는지 확인하십시오.
  186. 공기 유입구 밸브를 열어 진공 상태를 만듭니다. 게이지가 안정화되면 밸브를 완전히 닫습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    게이지가 대략적으로 안정되면(60~70cmHg), 밸브를 닫은 후 진공 상태 압력이 낮아지지 않아야 합니다.
  187. 보충 밸브를 천천히 열어 냉각수가 시스템에 흘러 들어가도록 합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    전체 프로세스를 진행하는 과정에서 보충 호스의 끝단이 냉각수에 완전히 잠겼는지 확인하십시오.
  188. 게이지가 0에 도달하면 냉각수 보충 밸브를 닫습니다.
  189. 냉각수 보틀 보충 캡에서 진공 보충 호스를 탈거합니다.
  190. 냉각수 보틀 어셈블리에서 보충 도구 캡을 탈거합니다.
  191. 냉각수 용기에서 냉각수 보충 호스를 탈거합니다.
  192. 냉각수 용기에서 냉각수 오버플로우 호스를 탈거합니다.
  193. 차량에서 냉각수 보충 도구를 탈거합니다.
  194. 후드 내 영역 안에서 냉각수 용기를 모두 제거합니다.
  195. 로직 캡을 탈거하고 HVC 로직 커넥터를 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 1개, 캡 1개, 커넥터를 정렬한 다음 핸들을 잠금 위치로 당겨 커넥터를 완전히 안착시킵니다.
  196. 12V 캡을 보조 장치에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    캡 1개
  197. 12V 음극 단자를 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 1개, 10mm, 6Nm
  198. 2열 시트 쿠션 하네스를 연결하고 2열 시트 쿠션을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터 2개, 클립 2개, 구멍을 통해 안전벨트 버클을 삽입합니다. 후면 쿠션을 안쪽으로 민 다음 전면 가이드 탭을 잠금 탭에 정렬합니다. 클립 근처에서 밀고 당기기 테스트로 쿠션이 완전히 안착했는지 확인합니다.
  199. LH 전면 시트를 원래 위치로 이동합니다.
  200. RH 전면 시트를 원래 위치로 이동합니다
  201. 차량을 Toolbox 3.0에 다시 연결합니다
  202. '냉각수 채움/배출 정지' 루틴을 실행합니다. PROC_VCFRONT_X_STOP-THERMAL-FILL-DRAINvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
    • Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
    • Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    Informational PurposesAn informational icon, calling your attention
    참고
    완료되면 창 오른쪽 상단에 있는 'X'를 선택하여 닫습니다.
  203. 'TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGE' 루틴을 실행합니다. TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    Informational PurposesAn informational icon, calling your attention
    참고
    차량이 주행 상태가 아닌지 확인하십시오. 중지 메시지에도 플랜이 계속해서 실행됩니다. 냉각수 펌프 소리가 들립니다. 테스트는 약 10분이 걸립니다. Garage의 PT Thermal 탭에서 속도를 모니터링할 수 있습니다. 공회전 속도 = ~1500RPM, 테스트 속도는 3500~6500RPM이고 액추에이터 밸브는 SERIES와 PARALLEL 간에 전환됩니다. 차량을 주행 상태에 두면 이 루틴이 중지됩니다. 속도가 7000RPM 이상인 경우 펌프가 에어록인 것을 의미합니다. 냉각수 수위가 보틀의 NOM과 MAX 선 사이에 도달하도록 계속해서 냉각수를 추가하고 배출합니다. 완료되면 창 오른쪽 상단에 있는 'X'를 선택하여 닫습니다.
  204. 차량에서 Toolbox 3을 연결 해제하고 노트북 및 이더넷 진단 어댑터 하네스를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    RJ45 이더넷 진단 커넥터가 있는 경우 미디어 컨버터 박스가 필요하지 않습니다. RJ45 이더넷 케이블을 사용하거나 OBDII 연결을 사용하여 노트북에서 직접 연결 해제합니다.
  205. 냉각수 수위를 검사하고 필요한 경우 보충합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    냉각수 수위가 Max 선 5mm 위에 있는지 확인하십시오.
  206. 냉각수 저장 탱크 캡을 장착합니다.
  207. 차량을 부분적으로 들어 올리고 리프트를 잠금 장치로 내립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량을 작업하기 편안한 높이로 설정합니다. 차량을 낮추기 전에 잠금 장치 양쪽에서 딸깍 소리가 들리는지 확인하십시오. 그렇지 않으면 차량이 측면으로 기울 수 있습니다
  208. LH 후면 휠을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 5개, 21mm, 175Nm, 전동 공구를 사용하기 전에 러그 너트를 먼저 손으로 조이기 시작합니다
  209. RH 후면 휠을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 5개, 21mm, 175Nm, 전동 공구를 사용하기 전에 러그 너트를 먼저 손으로 조이기 시작합니다
  210. 타이어가 지면에 닿을 때까지 차량을 내립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    리프트를 잠금 장치에서 들어 올린 다음 차량을 내리는 동안 잠금 장치 해제 레버를 잡고 있습니다.
  211. RH 후면 휠을 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 5개, 21mm, 175Nm
  212. RH 후면 휠 중앙 캡을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    캡 1개, 엠블럼이 밸브 스템에 맞춰 정렬되었는지 확인하십시오.
  213. LH 후면 휠을 규격 토크로 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    너트 5개, 21mm, 175Nm
  214. LH 후면 휠 중앙 캡을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    캡 1개, 엠블럼이 밸브 스템에 맞춰 정렬되었는지 확인하십시오.
  215. 실내 흡기 상단 덕트 어셈블리를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 3개, 일부 구성에는 클립이 4개 있을 수 있습니다.
  216. 후면 에이프런을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 12개
  217. 후드를 닫습니다.
  218. 모든 창문을 올립니다.
  219. 도어 4개를 모두 닫습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    닫기 전에 후면 도어의 래치를 해제합니다.
  220. 리프트에서 차량을 옮깁니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    랙 암을 완전히 내리고 차량 아래에서 제거합니다.
  221. EPAS 얼라인먼트 점검(EC) 또는 4휠 얼라인먼트 점검(AC)이 필요한지 여부를 결정하려면 얼라인먼트 요구 사항 표를 참조하십시오. 얼라인먼트 점검/조정을 수행한 경우, 얼라인먼트 점검/조정 교정 코드를 SV에 별도의 활동으로 포함하십시오.
    Informational PurposesAn informational icon, calling your attention
    참고
    https://service.tesla.com/docs/Model3/ServiceManual/en-us/GUID-FBF882A5-F87B-48A7-AC03-3AF71C2B11E5.html
