Colonne de direction - inspecter le jeu latéral

Code de correction 32051900 0,18 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so.NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email LaborTimeFeedback@tesla.com. NOTE: See Protection individuelle to make sure wearing proper PPE when performing the below procedure.

  • 2025-02-18: Ajout d'une vidéo.
  • 2025-02-06: Publication d'une nouvelle procédure.
Cette procédure vise à déterminer si le jeu latéral de la colonne de direction est conforme aux spécifications.

Inspection

  1. Placez la colonne de direction à sa position la plus haute et la plus à l'intérieur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Sur l'écran tactile, sélectionnez Contrôles > Direction, puis utilisez la molette de défilement gauche sur le volant pour régler la colonne de direction.
  2. Placez le volant en position droite.
  3. Testez le volant en le tirant et en le remuant : tirez et poussez doucement le volant de manière à l'éloigner et le rapprocher de la colonne de direction et notez tout mouvement inhabituel.
    • Si un mouvement inhabituel est observé, installez un nouveau boulon de volant qui fixe le volant à la colonne de direction et serrez-le selon les spécifications avant de passer à l'étape suivante. Voir Volant (retirez et installez). Assurez-vous que le volant ne bouge plus de façon inhabituelle, puis passez à l'étape 4.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Ajoutez le code de correction 32051801 en tant qu'activité distincte au registre de la visite d'entretien.
    • Si vous n'observez aucun mouvement inhabituel, passez à l'étape suivante.
  4. Appliquez du ruban sur le volant à la position 3 heures et placez un matériau de protection sur la console centrale.
  5. Réglez l'écran tactile sur le mode Nettoyage d’écran, puis installez l'outil de mesure du faux-rond du disque de frein sur l'écran central et le volant.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Installez la ventouse sur l'écran central. Appliquez du ruban de masquage sur la ventouse pour la protéger, puis installez l'outil de mesure du faux-rond des freins sur la ventouse. Alignez l'outil horizontalement avec le ruban sur le volant et à la position 3 heures.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que la tige indicatrice est bien enfoncée et permet le déplacement dans les deux sens sans toucher le fond. Réglez le cadran à zéro.

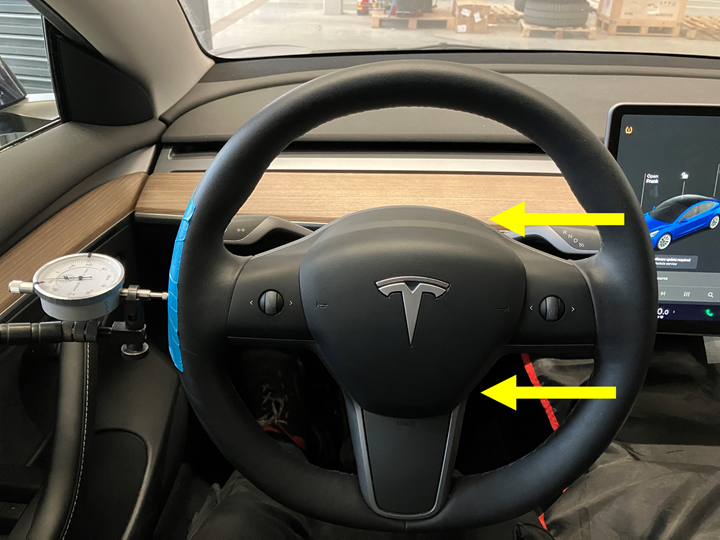

  6. Inspectez la colonne de direction pour déceler tout jeu latéral.
    1. Appliquez une force importante sur le volant dans l'une des directions latérales, puis relâchez.
    2. Notez la valeur à laquelle l'indicateur du cadran se stabilise.
    3. Appliquez une force importante sur le volant dans la direction latérale opposée, puis relâchez.
    4. Notez la valeur à laquelle l'indicateur du cadran se stabilise.
    5. Calculez la différence entre les deux valeurs enregistrées. Si la différence est de 1 mm ou moins, la colonne de direction est conforme à la tolérance spécifiée.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avertissement
    The video(s) included in this procedure are meant as an overview for supplemental purposes only. Follow all of the steps listed in the procedure to avoid damage to components and/or personal injury.
  7. Retirez l'outil de mesure du faux-rond du disque de frein de l'écran central.
  8. Retirez les matériaux de protection du volant et de la console centrale.
  9. Nettoyez l'écran central, puis quittez le mode Nettoyage d’écran.
