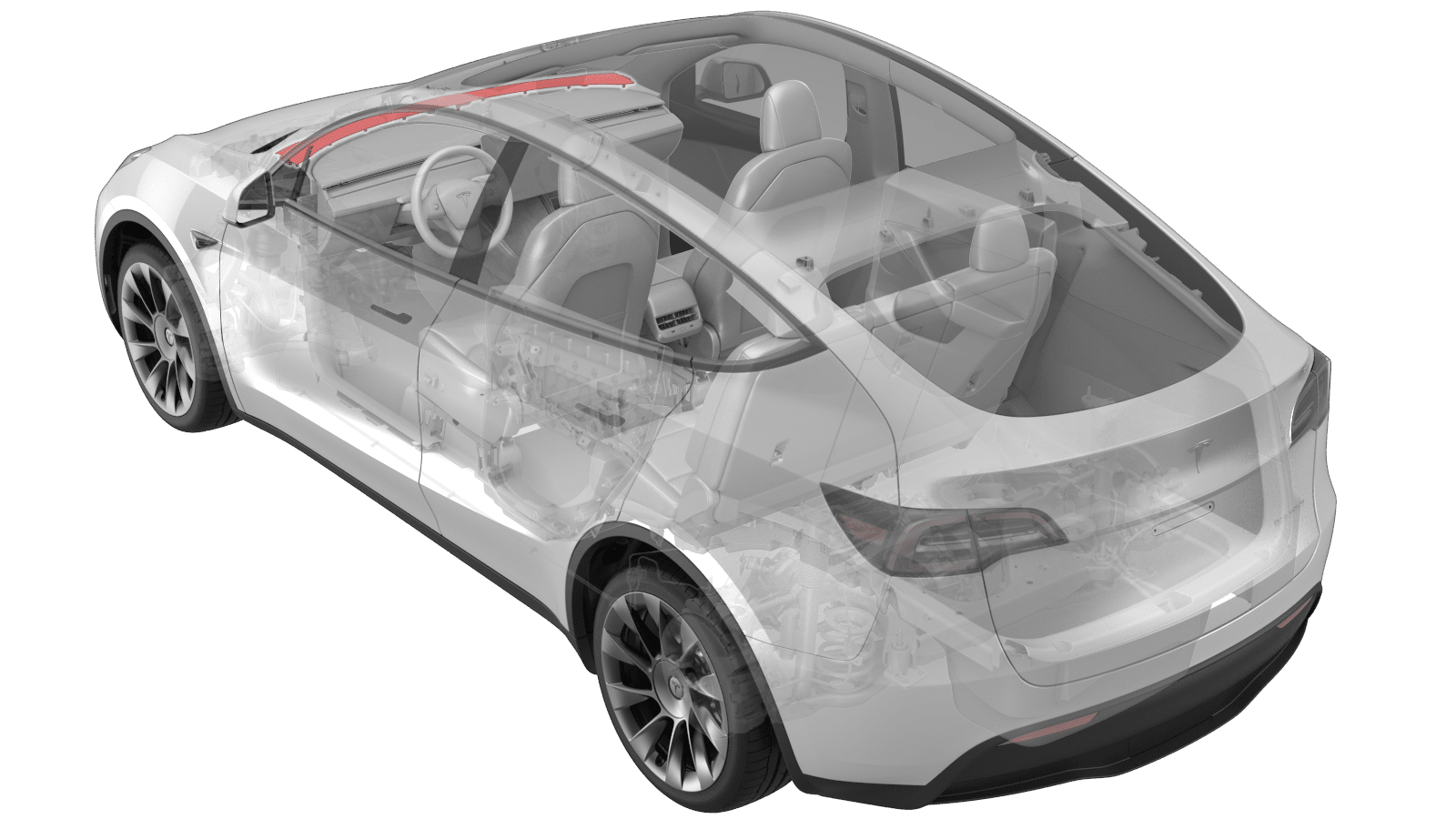

Grille - haut-parleur - tableau de bord (retirez et remplacez)
Code de correction
14054702 0.24 NOTE: Unless otherwise explicitly
stated in the procedure, the above correction code and FRT reflect all of the work
required to perform this procedure, including the linked procedures. Do not stack correction codes unless
explicitly told to do so.NOTE: See Flat Rate
Times to learn more about FRTs and how they are created. To provide feedback on
FRT values, email LaborTimeFeedback@tesla.com. NOTE: See Protection individuelle to make sure wearing proper PPE when
performing the below procedure.
Retirer
- Retirez les embouts de gauche et de droite du tableau de bord. Voir Capuchons d’extrémité - tableau de bord - gauche (retirez et remplacez).
- Retirez les garnitures des montants A centraux gauche et droit. Voir Garniture - montant avant - milieu - gauche (retirez et remplacez).
- Retirez les garnitures supérieures gauche et droite du montant A. Voir Garniture - montant avant - supérieure - gauche (retirez et remplacez).
- Relâchez les attaches qui fixent la grille du haut-parleur à la carrosserie. Faites pivoter l'arrière de la grille du haut-parleur vers le haut, puis tirez la grille vers l'arrière du véhicule pour la retirer.
Installer
- Remplacez les attaches endommagées sur la grille du haut-parleur du tableau de bord.
- Positionnez la grille du haut-parleur du tableau de bord dans sa position sur le tableau de bord.
-
Fixez les attaches qui fixent la grille du tableau de bord au véhicule. Utilisez un levier en plastique pour pousser les attaches verticales vers l'avant afin de faciliter leur insertion dans le support du tableau de bord.
RemarqueAssurez-vous des éléments suivants :
- Les crochets avant de la grille du haut-parleur du tableau de bord sont entièrement engagés dans le support du tableau de bord.
- Il n'y a pas d'espace au bas du pare-brise.
- Installez les garnitures supérieures des montants A gauche et droit. Voir Garniture - montant avant - supérieure - gauche (retirez et remplacez).
- Installez les garnitures intermédiaires du montant A de gauche et de droite. Voir Garniture - montant avant - milieu - gauche (retirez et remplacez).
- Installez les capuchons d’extrémité gauche et droit du tableau de bord. Voir Capuchons d’extrémité - tableau de bord - gauche (retirez et remplacez).
