Compteur de résistance (réglage zéro)

Code de correction 16300100 0.01 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire.REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous.

  • 1076927-00-A Hioki RM 3548 (comprend les câbles à pince crocodile L2107)
  • 1076928-00-A Sondes de test - Hioki 9461
  • 1080510-00-Abloc Bloc de résistance
Ces procédures complètent les tâches d'installation qui nécessitent la mesure des résistances des composants électriques HT et de la barre omnibus.
Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
N'utilisez jamais le résistivohmmètre pour mesurer la tension.

Réglage zéro avec câbles à pince crocodile

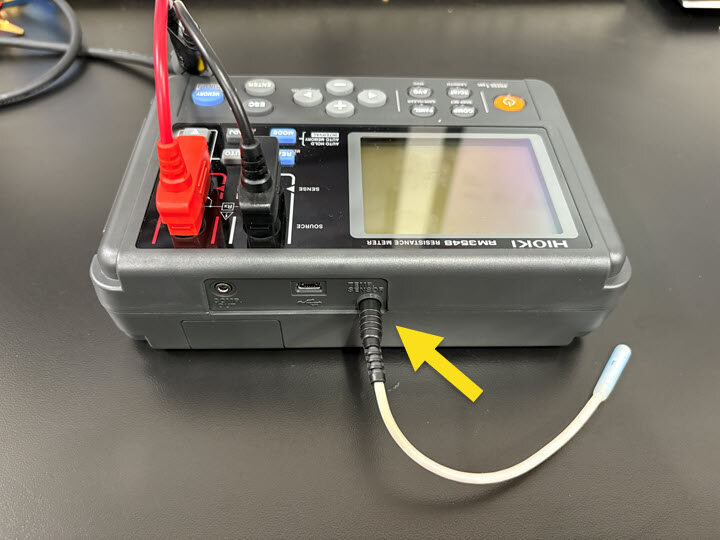

  1. Allumez le résistivohmmètre Hioki et attendez quelques minutes pour qu'il se stabilise thermiquement.
  2. Branchez les câbles à pince crocodile dans le résistivohmmètre.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les connecteurs du câble positif (rouge) et négatif (noir) ont des flèches ou des marques qui s'alignent sur les flèches du résistivohmmètre.
  3. Utilisez les flèches vers le haut et vers le bas pour régler le résistivohmmètre sur la plage de 3 mΩ.
  4. Attachez les pinces crocodiles ensemble de façon à ce que la pince rouge « morde » la mâchoire supérieure de la pince noire et que le « V » de chaque pince soit vers le haut.
  5. Vérifiez qu'une résistance est affichée.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si « -.- - - - » (aucune valeur) s'affiche, vérifiez les connexions des câbles au résistivohmmètre et la façon dont les pointes de sonde entrent en contact.
  6. Appuyez sur la touche 0ADJ et maintenez-la enfoncée pour démarrer l'opération de réglage du zéro.
    Informational PurposesAn informational icon, calling your attention
    Remarque

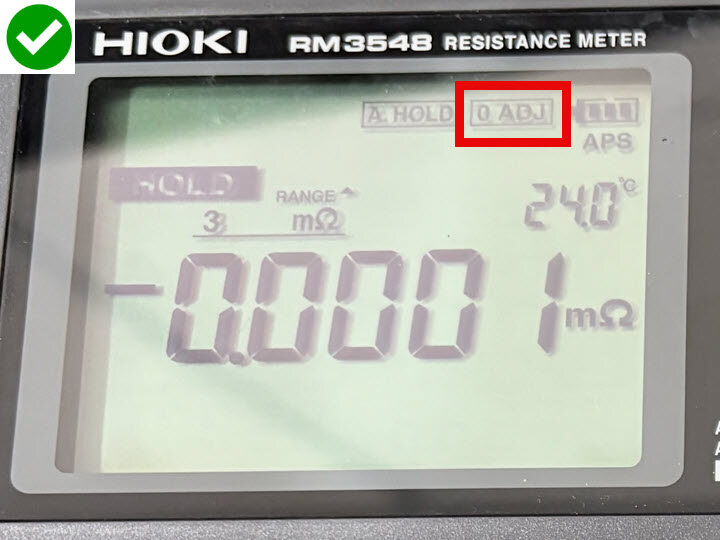

    Le texte « 0 ADJ » clignote dans le coin supérieur droit de l'affichage du résistivohmmètre.
  7. Environ 2 secondes plus tard, le résistivohmmètre émet un bip et « 0 ADJ » est maintenant constant.
    Informational PurposesAn informational icon, calling your attention
    Remarque

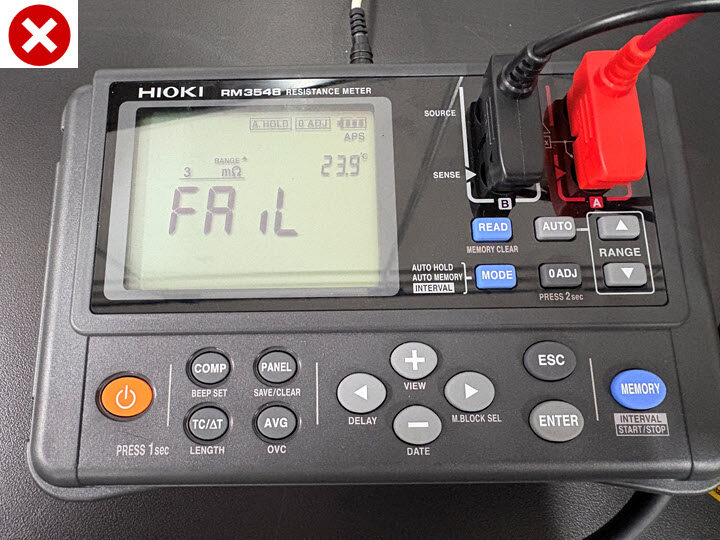

    Si « FAIL » s'affiche, vérifiez les pointes de sonde, les câbles et la connexion au résistivohmmètre, et répétez à partir de l'étape 3.
  8. Détachez les attaches les unes des autres et débranchez les câbles du résistivohmmètre.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ne modifiez pas la plage, sinon le résistivohmmètre doit être à nouveau ajusté à zéro.
  9. Branchez les câbles de la sonde de test du Hioki 9461 dans le résistivohmmètre.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Alignez les flèches des connecteurs du câble sur les flèches du résistivohmmètre.
  10. Le résistivohmmètre est maintenant prêt à mesurer la résistance. Retournez à la procédure qui nécessitait l'exécution du réglage du zéro.

Réglage zéro avec bloc de résistance

  1. Allumez le résistivohmmètre Hioki et attendez quelques minutes pour qu'il se stabilise thermiquement.
  2. Branchez les câbles de la sonde de test du Hioki 9461 dans le résistivohmmètre.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Les connecteurs du câble positif (rouge) et négatif (noir) ont des flèches ou des marques qui s'alignent sur les flèches du résistivohmmètre.
  3. Utilisez les flèches vers le haut et vers le bas pour régler le résistivohmmètre sur la plage de 3 mΩ.
  4. Appuyez brièvement sur la touche 0ADJ pour lancer l'opération de réglage du zéro.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le texte « 0 ADJ » clignote dans le coin supérieur droit de l'affichage du résistivohmmètre.

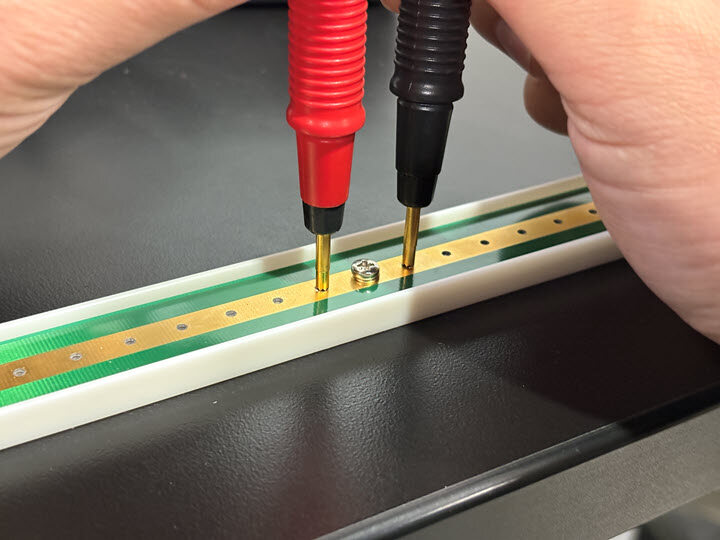

  5. Mettez les sondes en contact avec les indentations de chaque côté de l'outil spécial du bloc de résistance et maintenez les sondes verticalement.
  6. Vérifiez qu'une résistance est affichée.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si « -.- - - - » (aucune valeur) s'affiche, vérifiez les connexions des câbles au résistivohmmètre et la façon dont les pointes de sonde entrent en contact avec le bloc de résistance.
  7. Environ 2 secondes plus tard, le résistivohmmètre émet un bip et « 0 ADJ » est maintenant constant.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si « FAIL » s'affiche, vérifiez les pointes de sonde, les câbles et la connexion au résistivohmmètre, et répétez à partir de l'étape 3.
  8. Retirez les sondes de l'outil spécial du bloc de résistance.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ne modifiez pas la plage, sinon le résistivohmmètre doit être à nouveau ajusté à zéro.
  9. Le résistivohmmètre est maintenant prêt à mesurer la résistance. Retournez à la procédure qui nécessitait l'exécution du réglage du zéro.
