Panneau de fermeture - porte - avant - gauche (retrait et remplacement)

Code de correction 11701002 0.66 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à l'adresse ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lors vous effectuez la procédure ci-dessous. Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

  • 2025-12-09: Ajout des étapes de déconnexion/connexion de l'alimentation de la batterie basse tension et des étapes de réglage et d'étalonnage des vitres.
Équipement :
  • 1054712-00-A Trousse d'installation d'écrou Rivnut, pour NA (Outil spécial facultatif, si le filet du panneau de fermeture venait à se briser)
  • 1054712-01-A Trousse d'installation d'écrou Rivnut, pour EMEA (Outil spécial facultatif, si le filet du panneau de fermeture venait à se briser)
  • 1004296-00-A Écrou Rivnut pour entretien (Outil spécial facultatif, si le filet du panneau de fermeture venait à se briser)
  • 1015888-00-C Boulon pour entretien (Outil spécial facultatif, si le filet du panneau de fermeture venait à se briser)
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Assurez-vous que l’alimentation basse tension/12 V a été débranchée pendant au moins une minute avant de débrancher le faisceau électrique des composants du système de retenue supplémentaire, comme le module de commande des dispositifs de retenue, les capteurs, les coussins gonflables, etc. Débranchez la batterie 12 V/BT et la boucle du premier intervenant. Le non-respect de ces consignes peut entraîner des comportements indésirables du système de sécurité. Pour obtenir plus d’informations à propos des précautions à prendre avec le SRC, consultez Précautions concernant les coussins gonflables et le système de retenue supplémentaire (SRS).

Spécifications de couple

Tableau 1. Spécifications de couple: Panneau de fermeture - porte - avant - gauche (retrait et remplacement)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Boulons qui fixent le panneau de fermeture à la porte
4.5 Nm (3.3 lbs-ft)
  • Douille de 8 mm
 Réutiliser
Boulons qui attachent les fixations du rail de lève-vitre au véhicule
8 Nm (5.9 lbs-ft)
  • Douille de 10 mm
 Réutiliser
Vis (x4) qui fixent le lève-vitre de la porte avant gauche au panneau de fermeture
3.5 Nm (2.6 lbs-ft)
  • Douille Torx T25
 Réutiliser

Retirer

  1. Retirez le panneau de garniture de la porte avant côté gauche. Voir Panneau - garniture de porte - avant - gauche (retirez et installez),
  2. Retirez le joint de ceinture intérieur de la porte avant gauche. Voir Joint - ceinture intérieure - porte avant - gauche (retirez et remplacez),
  3. Retirez la vitre de la porte avant gauche. Voir Vitre - porte - gauche - avant (déposez et installez),
  4. Débranchez l’alimentation de la batterie BT. Voir Alimentation 12 V/BT (déconnectez et connectez),
  5. Débranchez le faisceau de câblage électrique des connecteurs de rétroviseur de porte gauche.
  6. Retirez le haut-parleur de la porte avant gauche. Voir Haut-parleur - porte avant - gauche (retirez et remplacez),
  7. Retirez le capteur de pression de la porte. Voir Capteur - pression - porte - avant - gauche (retirez et remplacez),
  8. Relâchez les attaches qui fixent le faisceau de câblage électrique au panneau de fermeture.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    La quantité d’attaches peut varier sur différents véhicules.
  9. Retirez le moteur de la vitre avant gauche. Voir Régulateur de moteur de vitre - avant - gauche (retirez et remplacez),

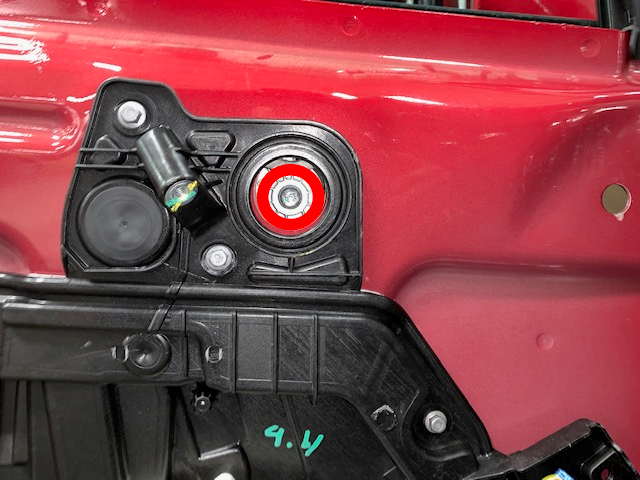

  10. Retirez le boulons qui fixent le panneau de fermeture à la porte.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille de 8 mm
  11. Retirez les bouchons qui recouvrent les pièces de fixation du rail de lève-vitre.
  12. Retirez les boulons (x2) qui fixent les pièces de fixation du rail de lève-vitre au véhicule, puis retirez le panneau de fermeture du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites glisser le panneau de fermeture vers le bas pour le retirer.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le lève-vitre et le panneau de fermeture sont retirés ensemble et restent attachés.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille de 10 mm
  13. Retirez les vis (x4) qui fixent le lève-vitre de la porte avant gauche au panneau de fermeture.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Dégagez le câble du lève-vitre du crochet du panneau de fermeture.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T25

Installer

  1. Installes les vis (x4) qui fixent le lève-vitre de la porte avant gauche au panneau de fermeture.
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que le câble du lève-vitre est bien fixé au crochet du panneau de fermeture.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille Torx T25
  2. Installez les boulons (x2) qui fixent les pièces de fixation du rail de lève-vitre au véhicule, puis retirez le panneau de fermeture du véhicule.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Faites glisser le rail du lève-vitre contre l'intérieur de la porte et placez le panneau de fermeture à l'extérieur.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille de 10 mm
  3. Installez les bouchons qui recouvrent les pièces de fixation du rail de lève-vitre.
  4. Installez le boulons qui fixent le panneau de fermeture à la porte.
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Posez les boulons en les serrant à la main pour éviter de briser les filets.
    Informational PurposesAn informational icon, calling your attention
    TIp
    L'un ou plusieurs des outils suivants sont recommandés :
    • Douille de 8 mm
  5. Installez le moteur de la vitre avant gauche. Voir Régulateur de moteur de vitre - avant - gauche (retirez et remplacez),
  6. Fixez les attaches qui fixent le faisceau de câblage électrique au panneau de fermeture.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    La quantité d’attaches peut varier sur les différents véhicules.
  7. Installez le capteur de pression de la porte. Voir Capteur - pression - porte - avant - gauche (retirez et remplacez),
  8. Installez le haut-parleur de la porte avant gauche. Voir Haut-parleur - porte avant - gauche (retirez et remplacez),
  9. Branchez le faisceau de câblage électrique au connecteur de rétroviseur de porte gauche.
  10. Branchez l’alimentation de la batterie BT. Voir Alimentation 12 V/BT (déconnectez et connectez),
  11. Installez la vitre de la porte avant gauche. Voir Vitre - porte - gauche - avant (déposez et installez),
  12. Installez le joint de ceinture intérieur de la porte avant gauche. Voir Joint - ceinture intérieure - porte avant - gauche (retirez et remplacez),
  13. Libérez le loquet de la porte avant gauche en tirant sur le câble d'ouverture d'urgence.
  14. Fermez la porte avant côté gauche.
  15. Ouvrez la porte arrière gauche et baissez la vitre.
  16. Levez complètement la vitre avant gauche en accédant à l’outil de commutateur de vitre par la porte arrière gauche.
  17. Vérifiez l'espacement et l'affleurement de la vitre avant gauche et ajustez-le.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Espacement 8,00 mm +/- 1,8 mm Affleurement 0,00 mm +/- 2 mm.
  18. Ouvrez la porte avant côté gauche.
  19. Fermez le loquet de la porte avant gauche pour permettre le réglage de la hauteur de la fenêtre.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ne fermez pas la porte ALORS QUE la vitre est complètement levée, ce qui pourrait endommager la garniture brillante supérieure.
  20. Ajustez la vitre avant gauche pour permettre l’accès aux blocs du guide du lève-vitre.
  21. Desserrez les boulons (x2) qui fixent la vitre aux blocs de guide du lève-vitre d'environ un demi-tour pour maintenir la position tout en permettant le réglage.
  22. Ajustez la vitre en mouvement pour atteindre l’espacement souhaité, puis serrez les boulons à la main.
  23. Ajustez la vitre en mouvement pour atteindre l’affleurement souhaité sur l’applique du montant B.
  24. Utilisez une douille hexagonale de 5 mm pour ajuster la plaquette de friction afin d'incliner la vitre vers l'intérieur ou l'extérieur. Tournez dans le sens des aiguilles d'une montre pour effectuer des réglages extérieurs et tournez dans le sens contraire des aiguilles d'une montre pour effectuer des réglages intérieurs.
  25. Libérez le loquet de la porte avant gauche en tirant sur le câble d'ouverture d'urgence.
  26. Fermez la porte avant côté gauche.
  27. Levez complètement la vitre avant gauche en accédant à l’outil de commutateur de vitre par la porte arrière gauche.
  28. Vérifiez l'espace entre la vitre avant gauche et ajustez-le.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Espace 8,00 mm +/- 18 mm Ajustement 0,00 mm +/- 2 mm.
  29. Ouvrez la porte avant côté gauche.
  30. Fermez le loquet de la porte avant gauche pour permettre le réglage de la hauteur de la fenêtre.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ne fermez pas la porte ALORS QUE la vitre est complètement levée, ce qui pourrait endommager la garniture brillante supérieure.
  31. Ajustez la vitre avant gauche pour permettre l’accès aux blocs du guide du lève-vitre.
  32. Serrez les boulons (x2) qui fixent la vitre aux blocs du guide de lève-vitre.
    12 Nm (8.8 lbs-ft)
  33. Libérez le loquet de la porte avant gauche en tirant sur le câble d'ouverture d'urgence.
  34. Abaissez la glace avant côté gauche.
  35. Déconnectez l’outil spécial de commutateur de vitre.
  36. Installez les bouchons-boutons ronds qui couvrent les ouvertures dans la porte pour les blocs de guidage de lève-vitre.
  37. Installez le panneau de garniture de la porte avant côté gauche. Voir Panneau - garniture de porte - avant - gauche (retirez et installez),
  38. Mettez le véhicule en mode Entretien à l’aide de l’écran tactile. Voir Mode Entretien,
  39. Déverrouillez la passerelle du véhicule. Voir Passerelle (déverrouiller),
  40. Sur l’écran tactile, touchez l’icône de « Clé » du mode Entretien (dans le bas de l’interface utilisateur de l’écran tactile) et touchez Fermetures > Vitres > Étalonnage (avant gauche), cliquez sur Exécuter, et laissez la routine se terminer.
  41. Quitter mode Entretien. Voir Mode Entretien,
